VL6180X卫星测距传感模块结构设计

　　在消费电子、工业测距、智能设备的近距离检测场景中，这类集成式光电传感模块是实现非接触式距离感知的核心元件，本次呈现的VL6180X卫星模块结构，完全围绕贴片安装的实际使用需求完成建模还原。从实际选型应用的角度看，这类模块常被集成在智能门锁的接近唤醒、扫地机器人的沿边测距、手机的听筒接近熄屏、工业设备的物料到位检测场景中，不需要额外外接复杂的光学透镜，依靠封装内部集成的发射、接收单元就能完成毫米级的近距离测距，相比传统红外测距方案，受环境光干扰的幅度更低，测距一致性更稳定。

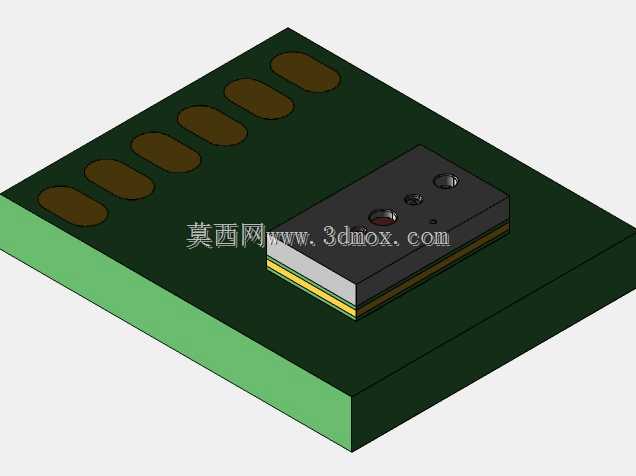

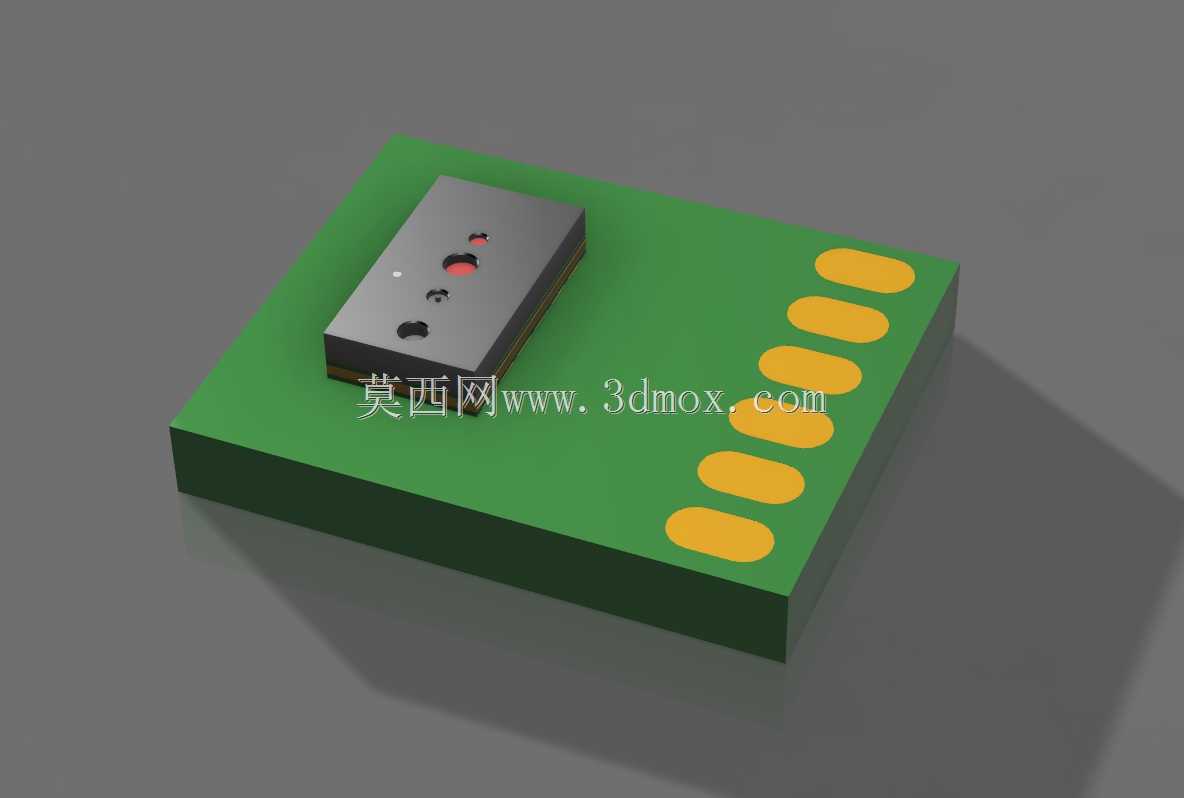

　　建模过程中优先还原了模块的分层安装结构，底层是标准厚度的FR4 PCB基板，基板边缘排布的6个椭圆形焊盘完全按照实际贴片工艺的焊盘尺寸绘制，焊盘间距、焊盘边缘到基板边缘的安全距离都符合SMT回流焊的生产要求，设计时特意预留了焊盘的拖锡圆角，避免贴片过程中出现连锡、虚焊的工艺问题。上层的传感芯片封装采用金属屏蔽罩结构，屏蔽罩表面开设的三个光学窗口位置完全对应内部的发射管、接收管与辅助检测单元，窗口的尺寸、相对位置都严格参照实物的光学通路要求设计，既保证屏蔽罩能够隔绝外部电磁信号对芯片运算单元的干扰，又不会遮挡光学通路影响测距精度。

　　从安装边界来看，整个模块的整体厚度控制在极低的水平，PCB基板厚度与上层芯片封装的叠加总高度，完全适配便携设备内部的紧凑安装空间，不需要在设备外壳上开设深度过深的避让槽，外壳对应光学窗口的位置只需要预留直径匹配的通光孔，就能保证模块的正常测距功能。模块的PCB外形采用规整的矩形设计，四个边角做了微小的圆角处理，避免生产转运过程中基板边角出现崩边、掉铜的问题，同时也方便在PCB拼板生产时提升板材利用率。

　　设计过程中特意还原了模块的装配公差配合，上层芯片封装与PCB基板的贴合位置预留了焊锡层的厚度空间，屏蔽罩与基板的焊接引脚位置对应基板上的焊盘，完全匹配实际生产中的回流焊温度曲线对应的焊接间隙要求。光学窗口的凹陷深度也做了准确还原，窗口内部的黑色哑光区域是为了减少内部光线的漫反射，避免发射管发出的光线在窗口内部形成串扰，影响接收单元的信号判断，这部分结构在建模时没有做简化处理，完整保留了窗口的台阶结构，方便后续做整机装配的干涉检查时，能够准确判断外壳通光孔与模块窗口的对位精度。

　　在实际设备集成时，这类模块的安装定位通常依靠PCB上的两个工艺孔或者基板边缘做定位基准，建模时保留了基板边缘的尺寸基准面，结构工程师在做整机布局时，可以直接抓取基板的底面作为安装贴合面，抓取焊盘的中心位置作为Layout的布线参考，不需要额外做基准转换。模块的整体重量极轻，贴片安装后完全依靠焊盘的焊接强度就能满足常规消费电子、工业设备的抗振动要求，不需要额外增加固定压片或者螺丝固定结构，能够有效减少整机的零件数量，简化装配工序。

　　从功能实现的结构支撑角度看，模块的金属屏蔽罩除了电磁屏蔽的作用，还能够为内部的光学元件提供物理防护，避免生产装配过程中镊子、吸嘴等工具直接触碰光学芯片表面造成划伤，屏蔽罩的顶面平整度控制在较高水平，安装后与设备外壳的内表面可以形成极小的间隙，减少环境杂散光从屏蔽罩与外壳的缝隙进入接收单元，进一步提升测距的稳定性。建模时对屏蔽罩的边缘折弯结构也做了还原，折弯处的圆角、壁厚都符合金属冲压件的工艺要求，不会出现无法加工的尖锐直角结构。
