小型电机偏心输出曲柄轴结构设计

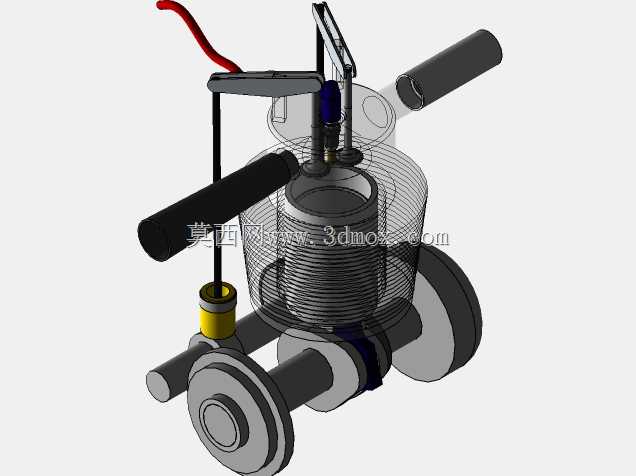

　　在小型动力输出、振动发生类机电设备的结构设计中，这类带偏心结构的电机输出轴是核心传动执行部件，常见于小型振动筛分设备、家用按摩器具、微型往复执行机构、便携打磨工具等场景，承担着将电机转子的旋转运动转化为偏心激振力或者特定轨迹往复运动的作用，不需要额外加装偏心块就能直接实现动力输出端的动不平衡特性，减少整机的零件装配数量，降低装配累积误差对设备运行稳定性的影响。

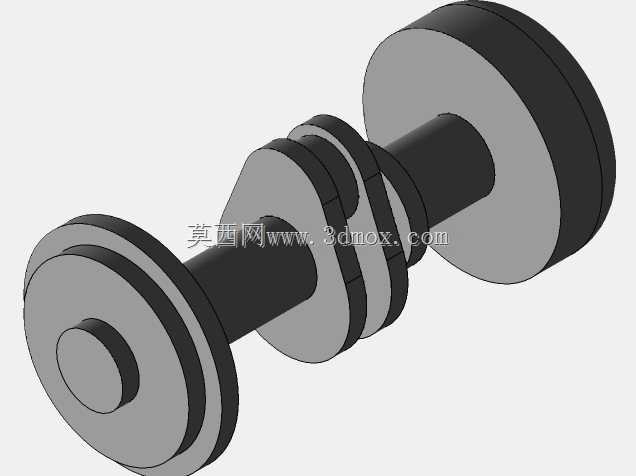

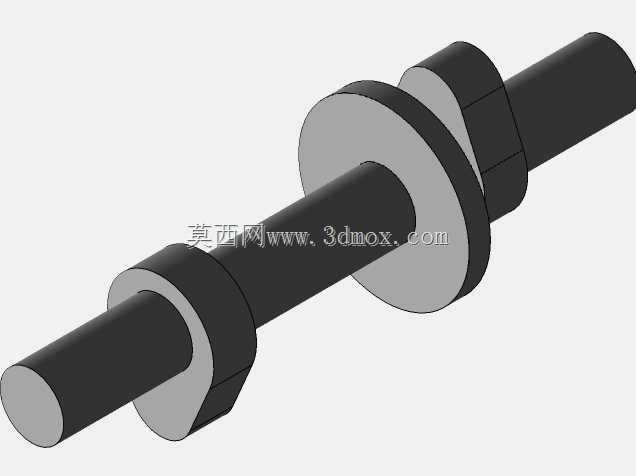

　　从结构设计逻辑来看，这款轴类零件采用一体化加工成型思路，主体为等直径的光轴段，两端预留轴承安装位，表面粗糙度需要满足滚动轴承或者滑动轴套的配合要求，轴径公差一般选取k6或者m6级过渡配合，保证轴承内圈与轴的同步转动，避免运行过程中出现跑内圈的磨损问题。中间位置设置两个偏心凸台结构，两个凸台的偏心方向保持一致，偏心距根据实际需要的激振力大小计算确定，凸台的外圆直径大于主体轴径，一方面作为偏心质量块提供运行所需的不平衡力矩，另一方面可以作为轴上零件的轴向定位面，抵住安装在轴上的轴承内圈或者传动件端面，省去额外加工轴用挡圈槽或者定位轴肩的工序，不过凸台与光轴衔接的位置做了小圆弧过渡处理，避免应力集中导致轴在交变载荷下出现疲劳断裂，毕竟这类带偏心结构的轴在运行过程中持续承受交变弯曲应力，应力集中位置是最容易出现失效的部位。

　　安装边界方面，两端光轴段的长度需要匹配设备壳体上轴承座的安装深度，装配时轴从一侧轴承座穿入，依次穿过内侧轴承、转子铁芯、外侧轴承，两端伸出轴段如果需要外接输出件，还要预留对应的键槽或者扁位，不过这款轴的结构没有额外加工键槽，更适合过盈配合直接压装转子的小型电机场景，偏心凸台的位置需要对应转子铁芯的外侧，避免转子转动过程中与凸台发生干涉，凸台的最大外圆直径要小于电机端盖的内孔直径，保证装配时轴组件可以顺利推入机壳内部，不会出现卡滞。

　　实际功能特性上，一体化的偏心轴结构相比分体式加装偏心块的方案，动平衡精度更容易控制，因为加工时可以一次装夹完成所有轴段和偏心凸台的车削加工，同轴度和偏心距的精度更容易保证，运行过程中不会出现偏心块松动移位的问题，适合转速较高的小型电机使用，比如每分钟转速达到三千转以上的串激电机，用这种一体轴的振动噪音会比分体结构低很多。另外轴的材质一般选取45号钢或者40Cr调质处理，表面硬度达到HB220-250，既有足够的韧性承受交变冲击载荷，又有足够的耐磨性应对轴承配合面的长期摩擦，偏心凸台的位置如果需要和其他零件接触，还可以做局部高频淬火处理，提升接触位置的耐磨性能。

　　在三维建模过程中，这类轴类零件需要重点标注偏心距的尺寸公差、各轴段的同轴度要求、过渡圆角的大小，还有两端轴颈的圆柱度公差，这些形位公差直接影响最终装配后的电机运行精度，如果偏心距误差过大，会导致实际激振力和设计值偏差，影响设备的工作效果；如果轴颈圆柱度超差，会导致轴承装配后出现偏载，运行时轴承发热过快，缩短使用寿命。建模时还要注意偏心凸台的相位角度，两个凸台必须保持同相位，否则会产生额外的不平衡力矩，导致电机运行时出现异常振动和噪音。

　　从应用场景的适配性来说，这种结构的轴不适合大功率大扭矩的电机使用，因为偏心凸台和轴主体衔接的位置强度有限，大扭矩下容易出现断裂，更适合功率在几百瓦以内的小型、微型电机，比如桌面级振动设备、手持按摩工具、小型振动给料器这类负载不大的设备，既能满足功能需求，又能最大化简化结构，降低生产加工成本，装配时也不需要额外调整偏心块的位置，提升装配效率。
