手持嵌入式人机交互操作终端结构设计

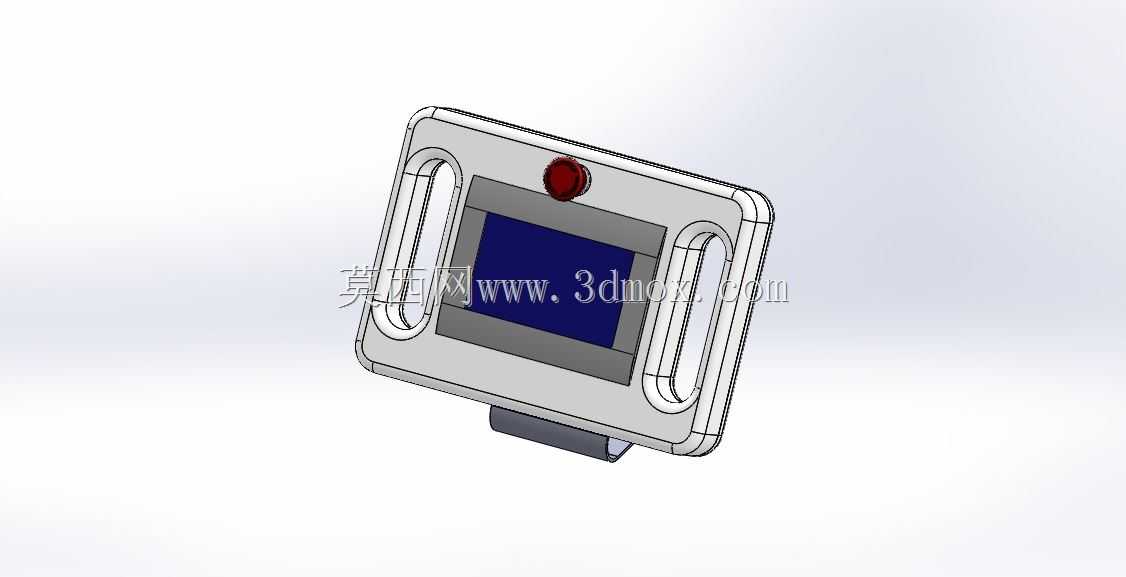

　　这款手持操作终端的结构设计，核心围绕工业现场移动式人机交互的实际使用需求展开，区别于固定式安装的触控屏柜体，整体采用带双侧握持槽的矩形壳体布局，壳体边缘做了等半径的圆弧过渡处理，避免现场操作时剐蹭操作人员衣物或设备线缆，壳体正面预留了嵌入式显示屏安装位，屏幕周边做了高出屏幕表面1.5mm的围边结构，在终端不慎跌落或与周边设备发生磕碰时，围边会先接触碰撞面，避免屏幕直接受冲击碎裂。

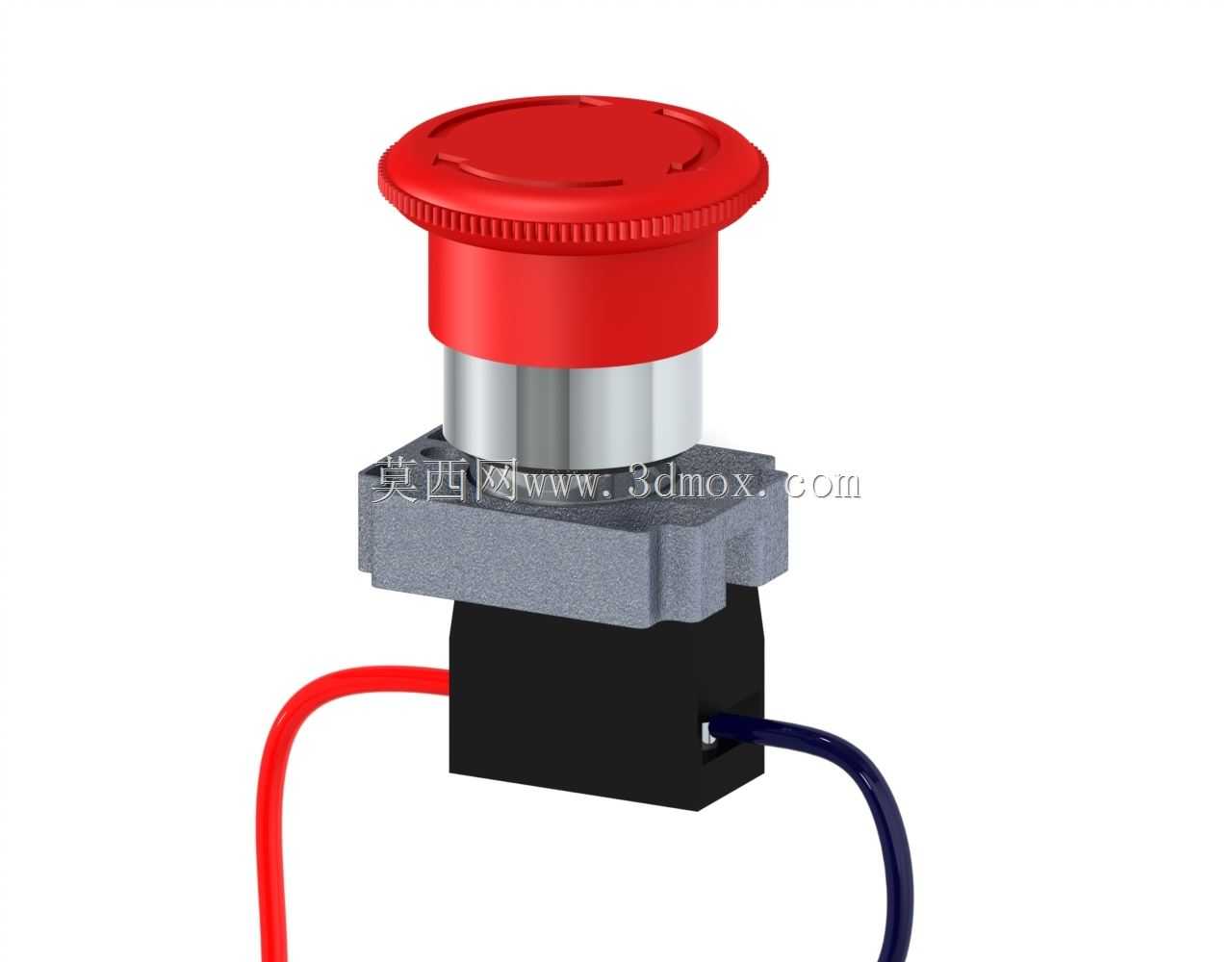

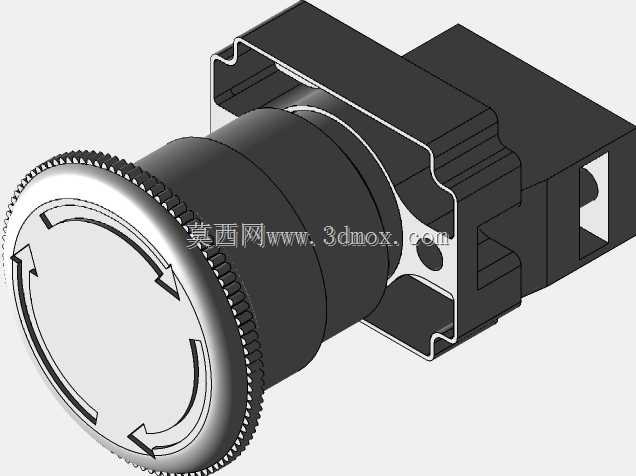

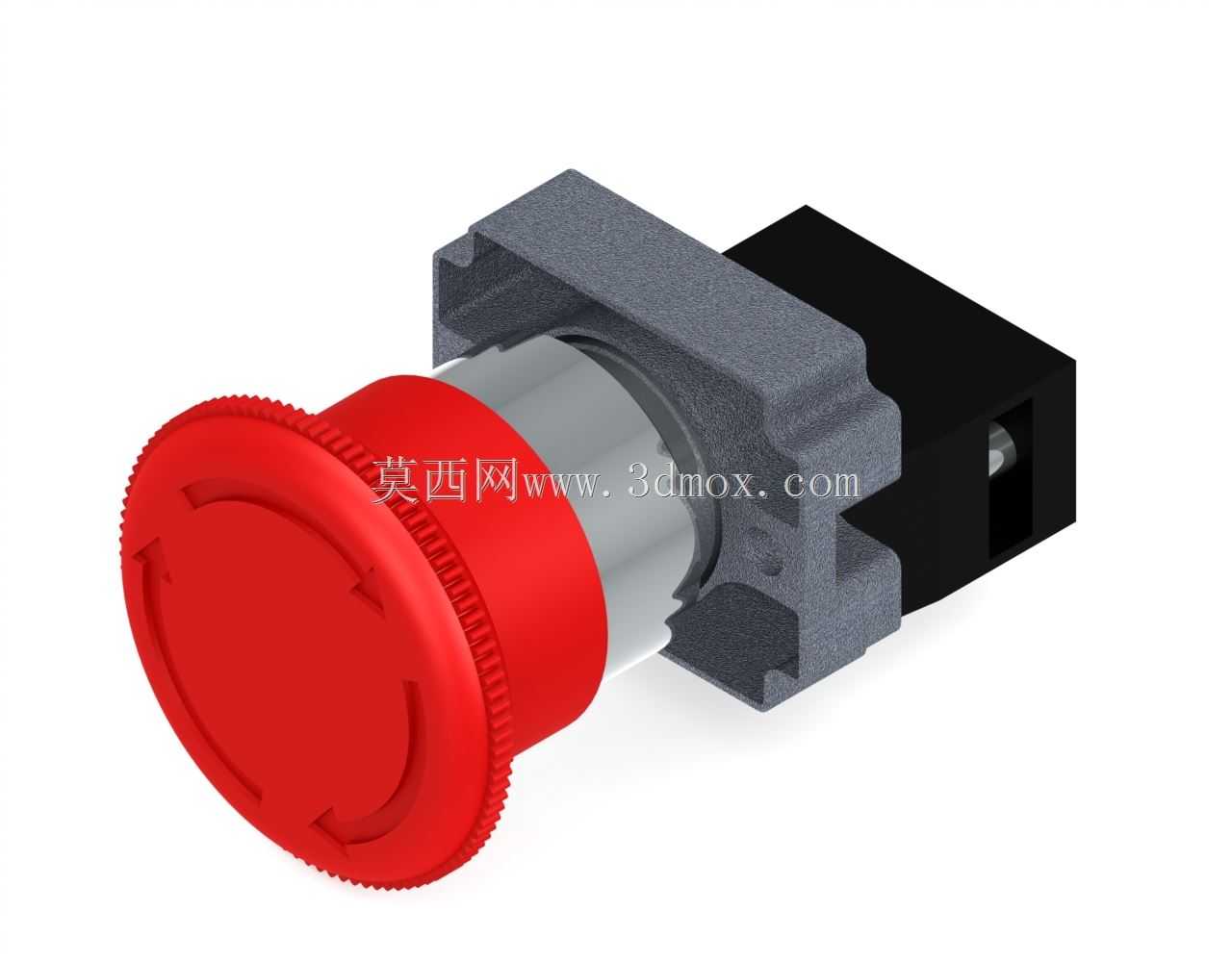

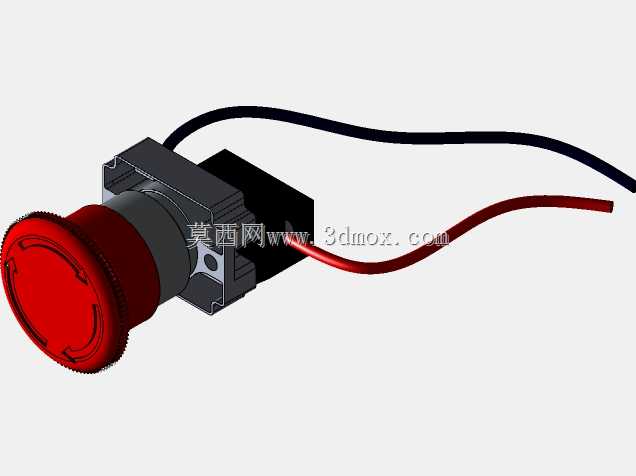

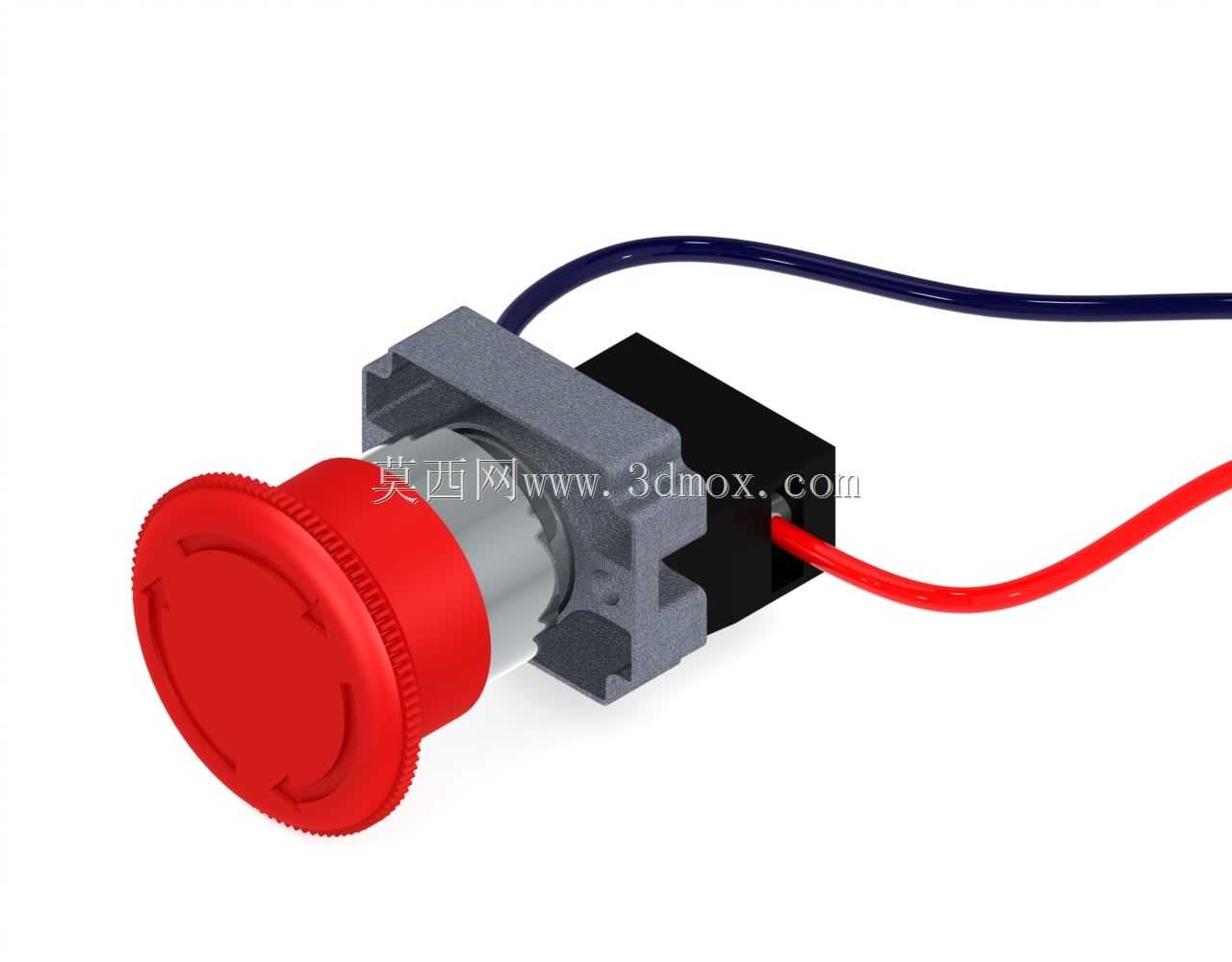

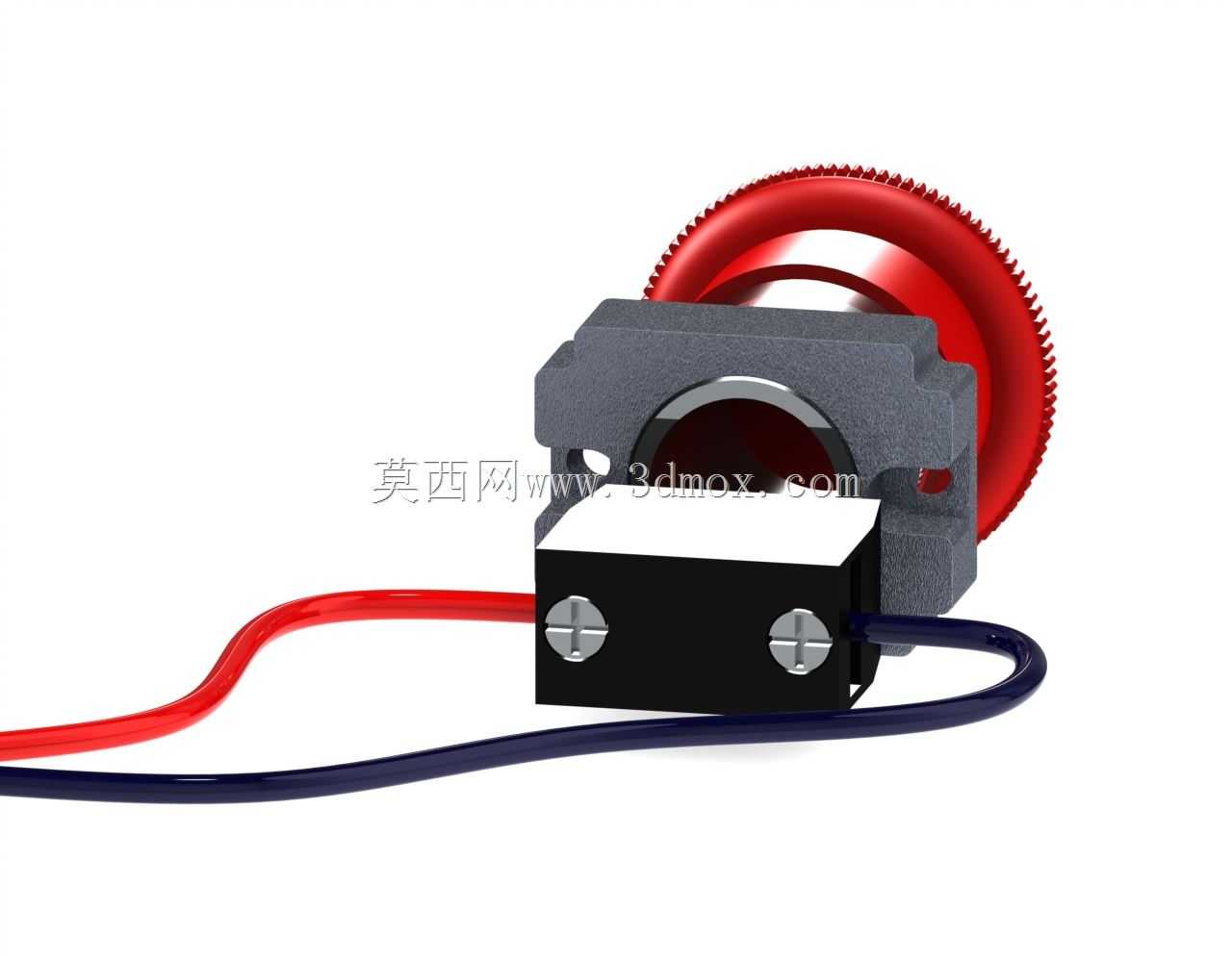

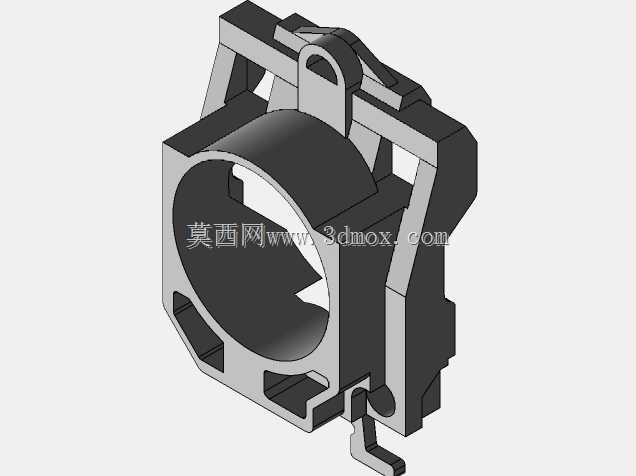

　　屏幕上方居中位置预留了急停按钮的安装孔位，孔位周边做了加厚的凸台结构，保证急停按钮按压时的结构强度，不会因长期反复按压导致壳体开裂，急停按钮选用蘑菇头式标准件，安装后凸出于壳体表面8mm左右，紧急状态下操作人员无需精准定位即可快速拍停，符合工业设备安全设计的基本要求。双侧的握持槽做了内凹的圆弧曲面处理，曲面弧度匹配成年人手掌自然握持的形态，槽内表面预留了细防滑纹的加工余量，操作人员长时间手持移动操作时不易打滑脱手，壳体底部设置了倾斜式的支撑脚结构，当需要将终端临时放置在工作台面操作时，支撑脚会将终端撑起15度左右的倾斜角，屏幕刚好对准操作人员的视线范围，无需额外加装支架即可满足桌面操作的视角需求。从安装边界来看，壳体内部做了分层的筋位设计，表层为操作面板层，中间层预留了主控电路板、接线端子的安装空间，底层预留了线缆出线的防护槽，手持使用时连接的通讯线缆从底部支撑脚旁的出线口引出，出线口处做了圆弧倒角处理，避免长期弯折线缆导致线芯断裂，内部筋位同时兼顾了电路板的固定与壳体的抗形变能力，即使操作人员单手握持单侧施力，壳体也不会出现明显的形变挤压内部电路板。

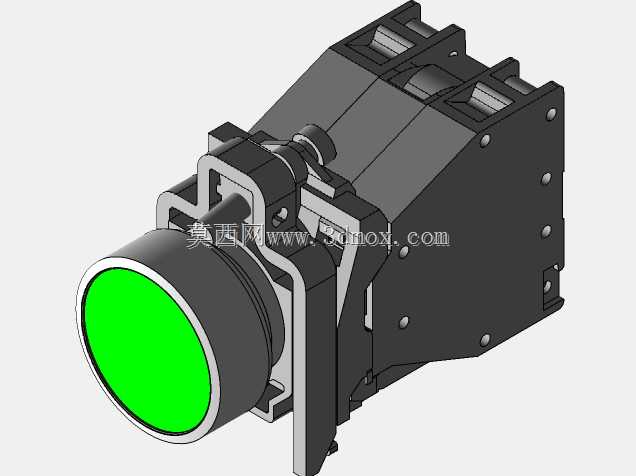

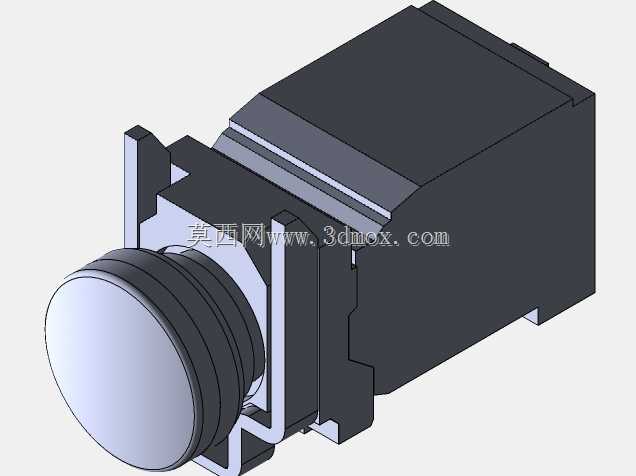

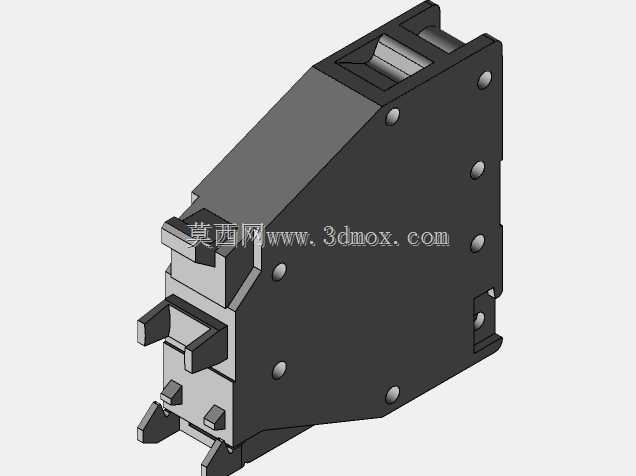

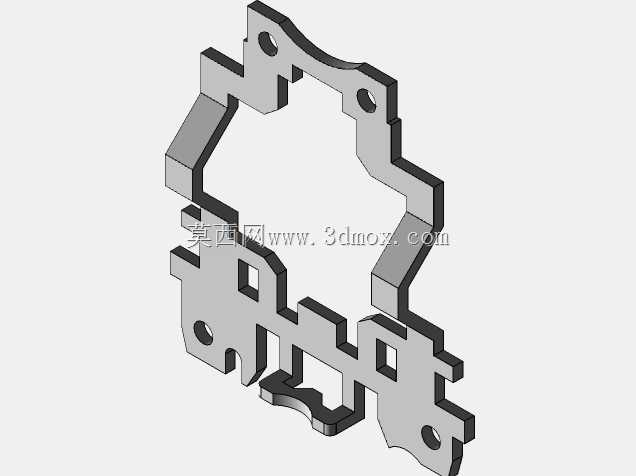

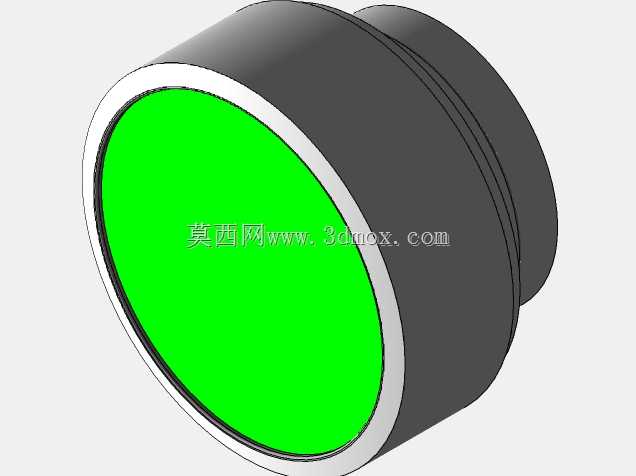

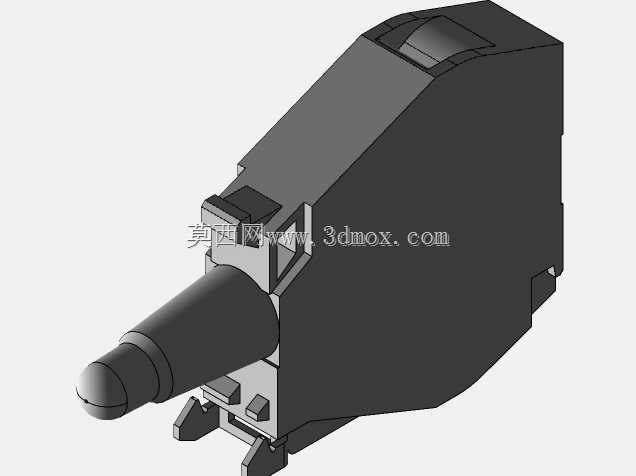

　　在实际工业场景中，这类手持操作终端多用于自动化产线的调试阶段、大型设备的近距离操作工位，比如机械手示教、非标设备的参数微调、工位旁的临时指令输入，相比固定式的操作屏，它可以跟随操作人员移动到最便于观察设备运行状态的位置，不需要在设备多个方位重复安装操作面板，也能避免操作人员在设备运行时处于视野盲区操作带来的安全隐患。设计过程中特意将所有操作元件都布置在正面区域，握持槽的位置刚好避开了所有操作按键与屏幕区域，双手握持时手指不会误触屏幕或急停按钮，壳体的壁厚选用2.5mm的工程塑料壁厚标准，既满足手持设备的轻量化要求，整体重量控制在单手握持无明显负重感的范围，又能满足工业现场的抗摔、抗油污要求，表面做哑光磨砂处理，不易残留指纹与现场的油污痕迹，日常清洁维护时直接用工业酒精擦拭即可，不会损伤表面质感。

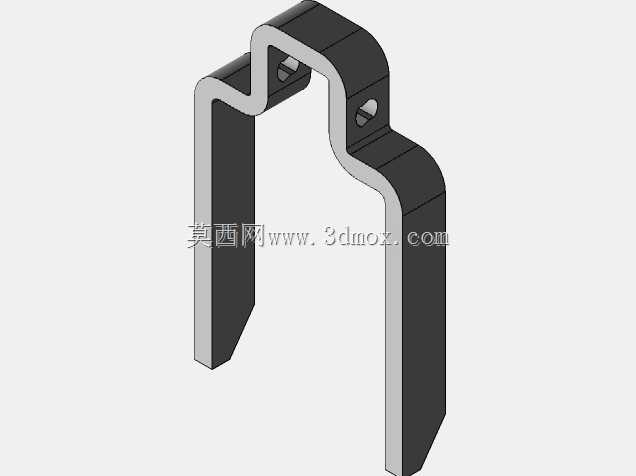

　　屏幕安装位的四周预留了密封胶条的安装槽，装配时在槽内嵌入发泡橡胶条，屏幕装配完成后可以达到IP54左右的防护等级，能够阻挡现场的粉尘、飞溅的切削液进入壳体内部，适配机加工车间、装配产线等多类工业现场的使用环境，急停按钮的安装位同样做了密封处理，按钮与壳体之间加装密封圈，避免液体从按钮缝隙渗入。壳体背部预留了可选配的背夹安装位，若操作人员需要长时间在产线内移动调试，可以通过背夹将终端固定在腰间的安全带上，解放双手处理其他作业内容，需要操作时直接取下即可，不需要额外放置在地面或设备台面上，减少终端跌落损坏的概率。内部的电路板安装柱做了统一高度的设计，所有安装柱的端面都在同一平面上，电路板通过自攻螺丝固定在安装柱上，安装柱根部做了加强筋连接到壳体内壁，避免螺丝锁附时安装柱断裂，接线端子的安装位置靠近出线口，内部线缆长度预留了10mm左右的余量，方便后期维护时拆卸端子重新接线，不需要完全拆开壳体即可完成常规的线路检修。
