桌面式超声波空气加湿设备结构设计

　　这款桌面型加湿设备的结构设计，核心围绕小空间空气湿度调节的实际使用需求展开，适配15-25平米的封闭室内场景，不管是秋冬季节干燥的居家卧室、长时间开启空调的办公室工位，还是对空气湿度有恒定要求的小型精密仪器存放桌面，都能通过稳定的雾化输出将环境相对湿度维持在40%-60%的人体舒适区间，避免空气过于干燥引发的呼吸道不适、静电积累损伤电子元器件等问题。

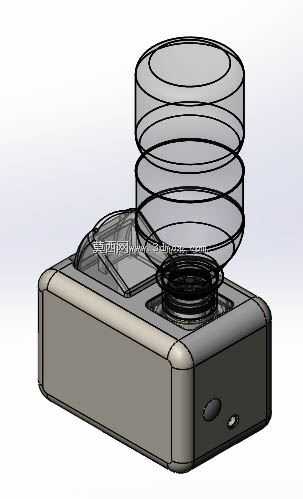

　　从功能实现逻辑来看，设备采用上置可拆卸储水容器、下置主机集成的分体式结构，储水容器采用倒置供水的设计思路，依靠大气压与主机水槽的液位差实现自动补水，无需额外配置供水水泵，既简化了内部管路结构，也降低了整机运行的故障概率。主机部分集成了雾化换能模块、控制电路、液位检测组件与操作按键，换能模块布置在主机水槽的中心位置，正对上方储水容器的出水接口，补水水流可以直接浸润雾化片表面，避免干烧情况出现。设备侧面设置的两个操作控件，分别对应档位调节与电源开关，控件凸起高度控制在1.5mm以内，既保证按压操作的触感反馈，也不会因为突出过多在搬运过程中发生误触。

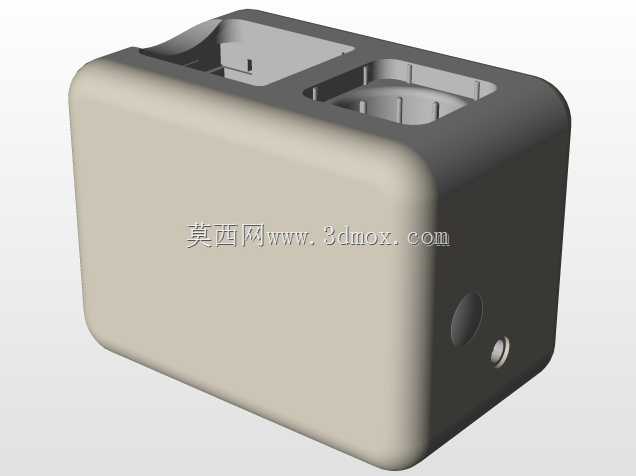

　　外形设计上充分考虑桌面摆放的空间占用问题，主机底座采用圆角矩形的轮廓，四个边角做R12的圆弧过渡，避免尖锐边角在日常使用中造成磕碰，主机整体高度控制在80mm，长宽尺寸控制在180mm*150mm，摆放时不会占用过多桌面有效使用面积。上方的储水容器采用圆柱形结构，直径与主机底座的宽度匹配，整体视觉协调性更强，储水容量设计为2.5L，按照最大雾化量300ml/h的输出标准，满水状态下可以连续运行8小时以上，覆盖整个夜间睡眠时段的使用需求，无需频繁加水。储水容器与主机的连接位置设置了硅胶密封圈与定位卡扣，安装时只需要将储水容器对准接口垂直放下即可完成装配，卡扣自动卡合锁定，拆卸时向上提拉即可分离，密封圈可以避免设备搬运倾斜时出现漏水问题。

　　结构设计过程中重点考虑了日常维护的便捷性，储水容器的注水口设置在顶部，直径达到60mm，日常加水时无需完全将储水容器从主机上取下，直接打开顶部密封盖即可注水，同时大口径的设计也方便使用者伸手进入容器内部清理水垢，避免长期使用后水垢堆积影响出水效率。主机的水槽部分采用可拆卸式设计，清理时可以将水槽组件从主机底座上取出，倒掉残留积水、擦拭雾化片表面的水垢残留后再装回即可，不需要触碰电路部分，降低清洁过程中的电路进水风险。

　　安装边界方面，设备摆放时需要预留上方100mm以上的无遮挡空间，保证雾化后的水汽可以顺利扩散到空气中，避免水汽直接在设备上方的遮挡物表面凝结成水滴；设备背部预留了20mm的散热间隙，保证内部电路工作时产生的热量可以顺利散出，不会因为积热导致电路元件寿命缩短。设备底部设置了四个硅胶防滑脚垫，脚垫高度3mm，既可以增大与桌面的摩擦力，避免设备被意外碰倒，也可以在设备底部与桌面之间留出空气流通间隙，避免设备长期放置在木质桌面时，凝结的微量水汽浸泡桌面留下痕迹。

　　从结构可靠性角度来看，主机外壳采用ABS注塑成型，壁厚控制在2mm，既保证外壳的结构强度，日常轻微磕碰不会出现开裂变形，也能控制整机重量，方便用户挪动位置。储水容器采用透明PET材质，使用者可以从外部直接观察剩余水量，及时补充加水，无需打开容器盖查看。内部的液位检测组件采用浮子式结构，当水槽内水位低于安全阈值时，设备会自动切断雾化模块的供电，同时触发提示，避免雾化片在无水状态下工作导致烧毁，提升使用的安全性。
