木工平刨作业用电刨主体结构

项目分类:通用五金配件 发布时间:2025-02-09 ID:925172
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构
  • 木工平刨作业用电刨主体结构

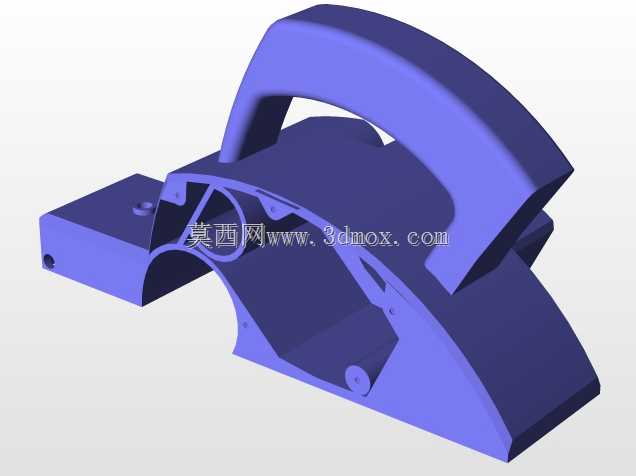

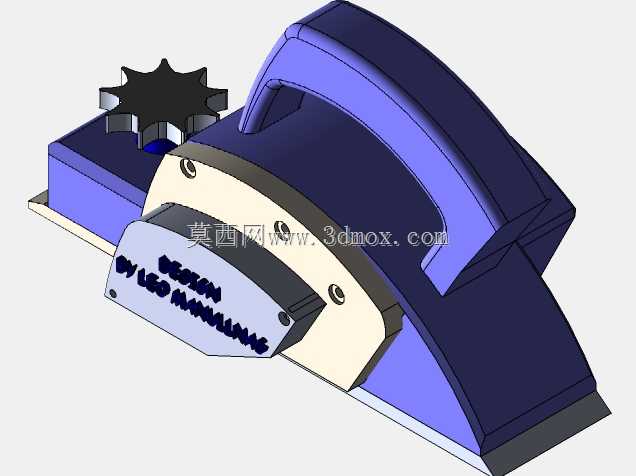

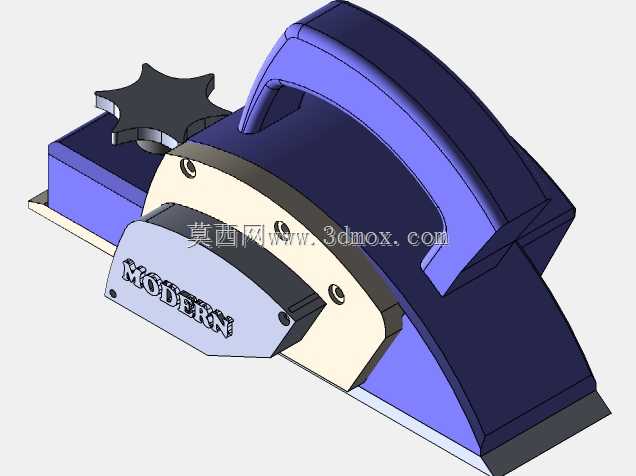

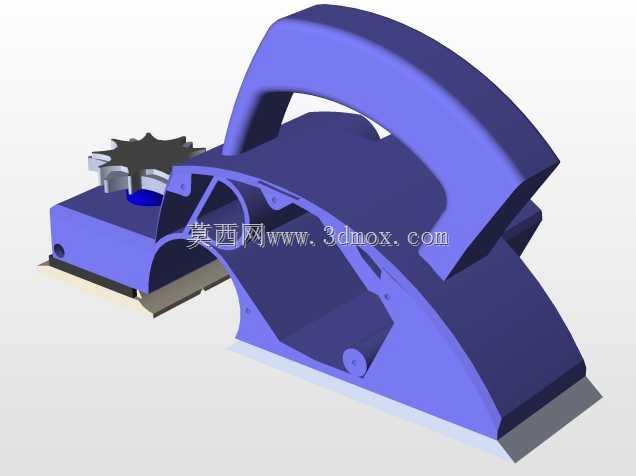

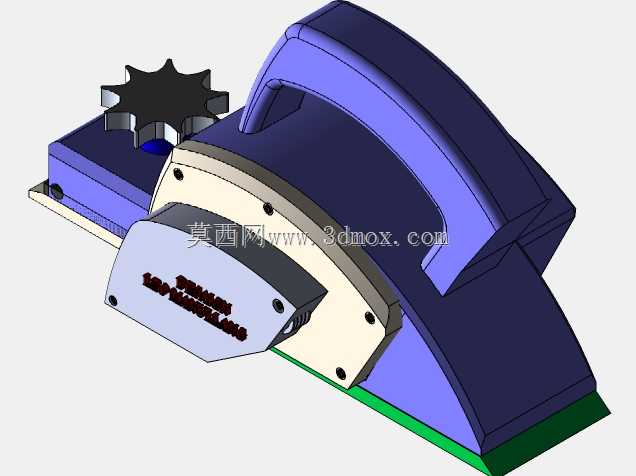

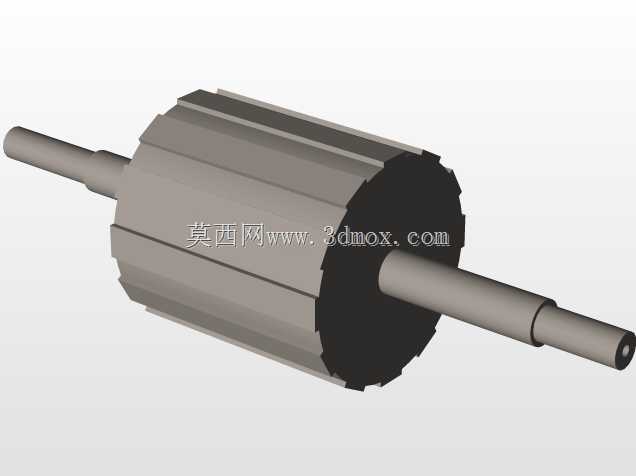

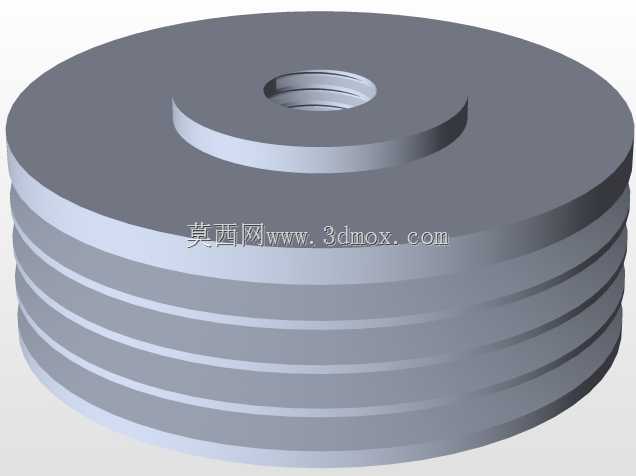

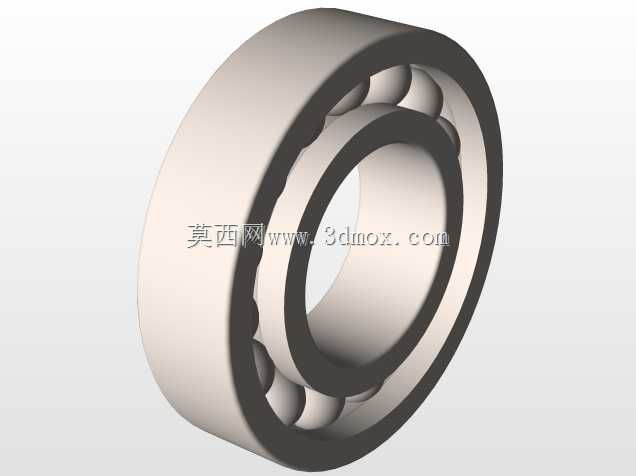

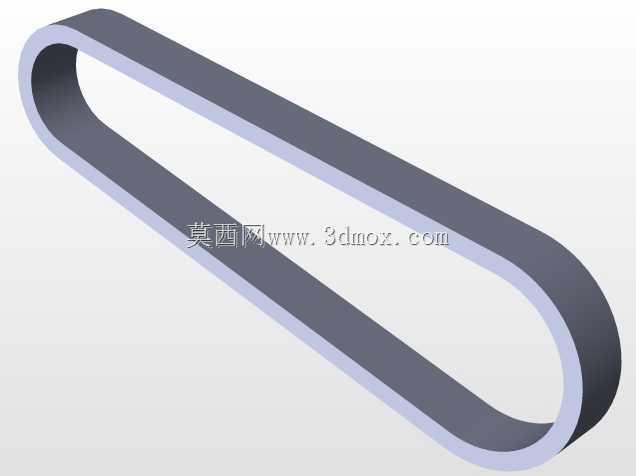

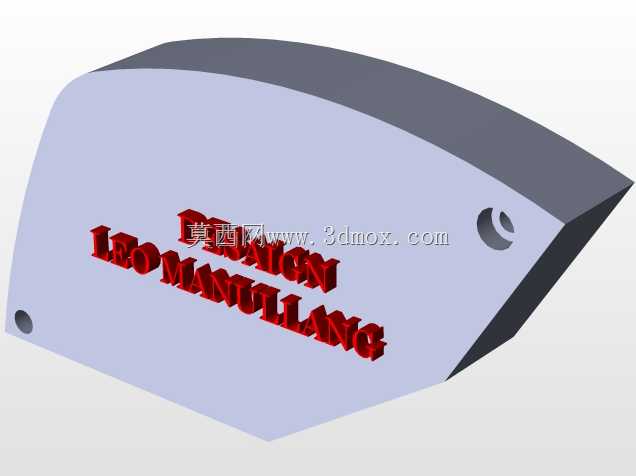

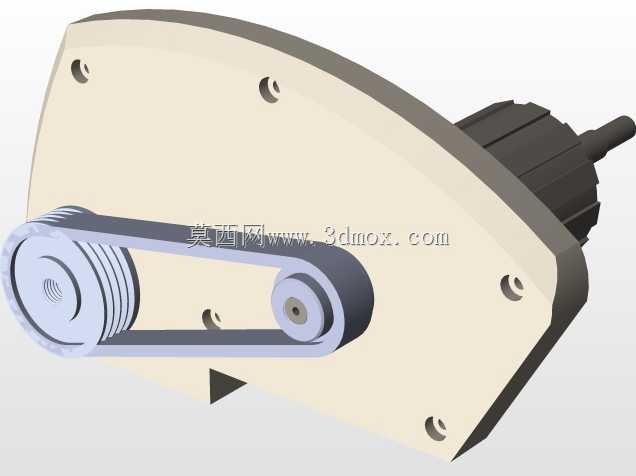

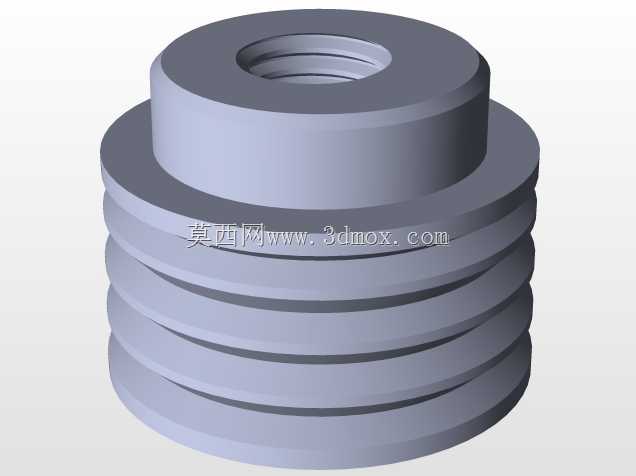

  在木工作业的现场场景里,不管是家装现场的木作安装、家具厂的毛料初平,还是户外木构施工的现场修整,电刨都是出镜率极高的手持加工工具,这次拆解建模的是电刨的核心底板与刀舱安装基准结构,也是决定电刨刨削精度的核心承载部件。很多新手在做木工工具建模的时候,容易把注意力全放在刀轴、电机这些动力部件上,实际上底板的平面度、安装孔位的位置度,才是直接决定刨削后木材表面平整度的关键——如果底板基准面翘曲0.1mm,刨出来的木料就会出现连续的波浪纹,后续砂光要多磨掉至少0.3mm的余量,既费料又耽误工时。

  从实际使用的场景倒推设计逻辑,这个底板部件首先要满足的是耐磨需求,毕竟作业时底板全程和木材表面滑动摩擦,尤其是加工带硬节的松木、柞木的时候,硬节的硬度接近普通低碳钢,如果底板材质硬度不够,用两三个月就会出现局部磨凹的情况,基准面直接失效。建模的时候特意把底板的工作面做了0.02mm的微凸中高设计,这个细节很多民用级电刨会忽略,实际使用中如果底板是绝对平面,手持施压的时候前后端受力不均,很容易出现刨头啃头、扫尾的问题,也就是木料的起始端刨削过深、末端缺料,微凸的中高量刚好抵消手持施压的形变,保证整个刨削行程里吃刀量一致。

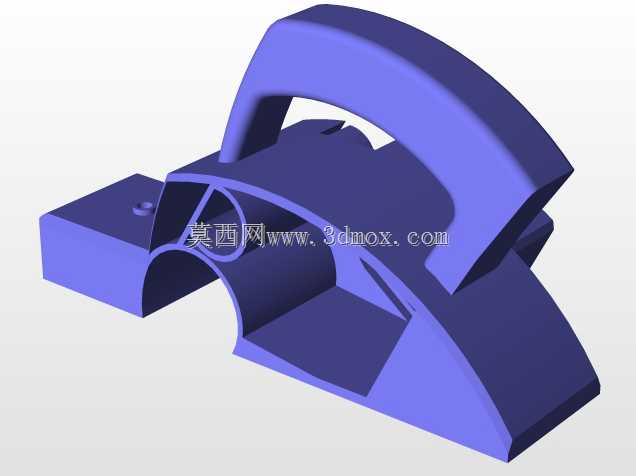

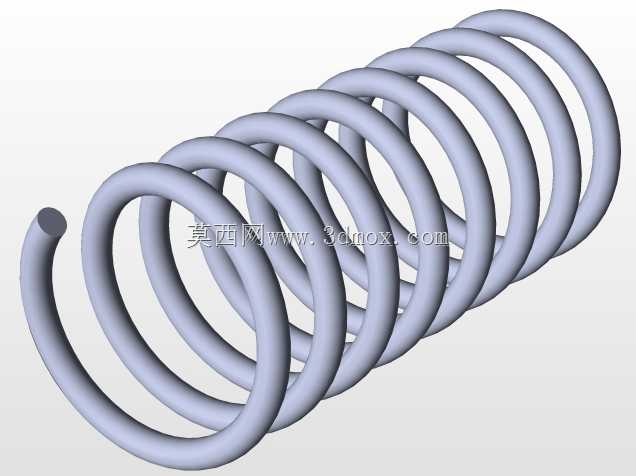

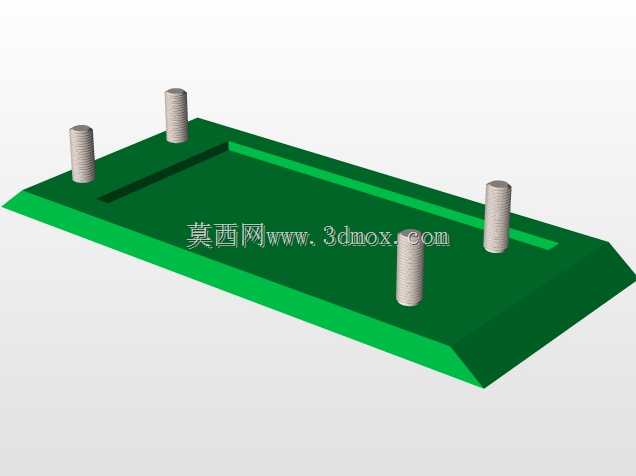

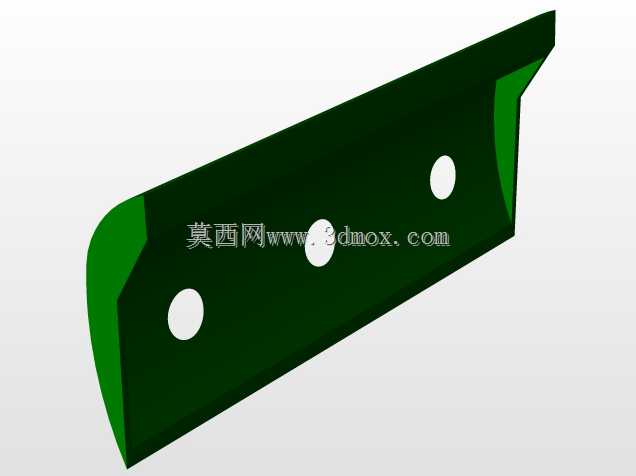

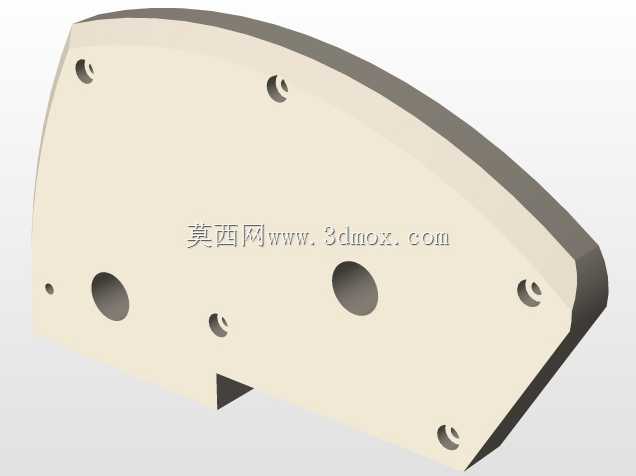

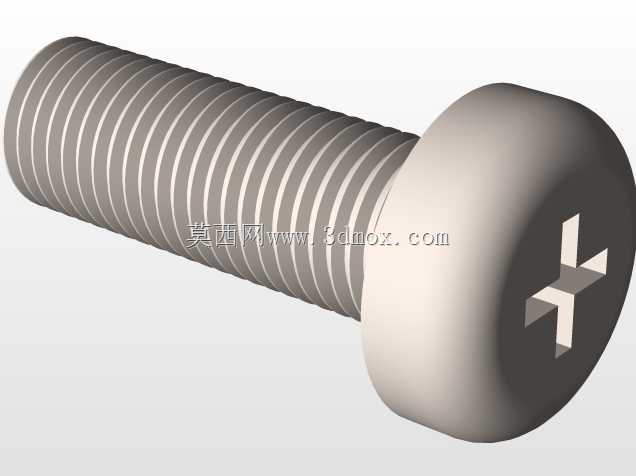

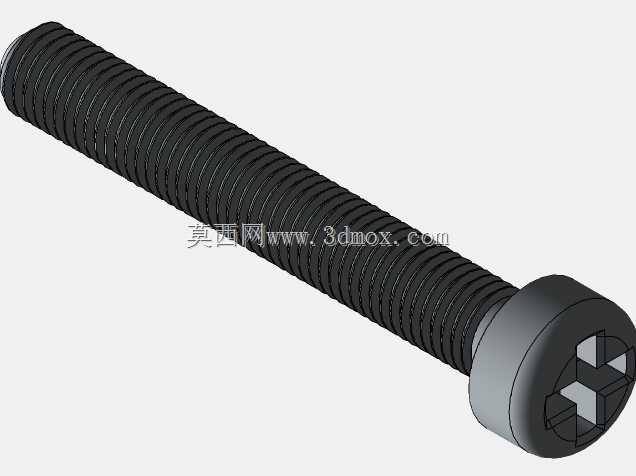

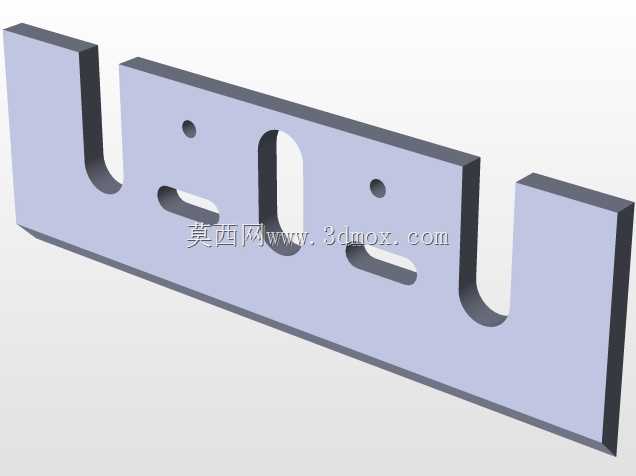

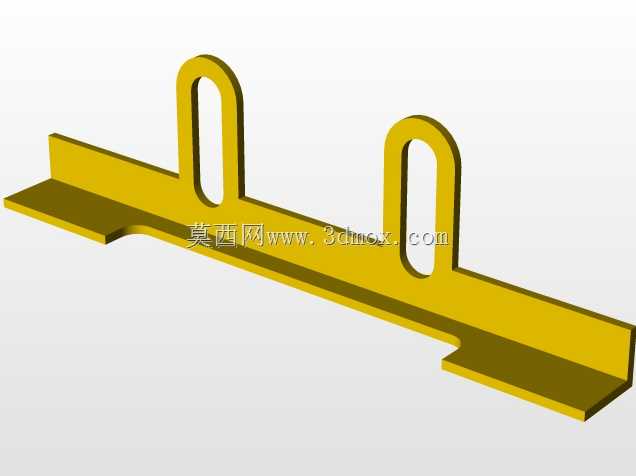

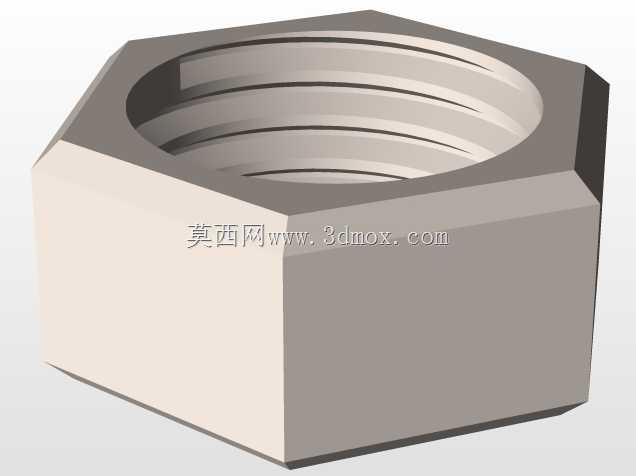

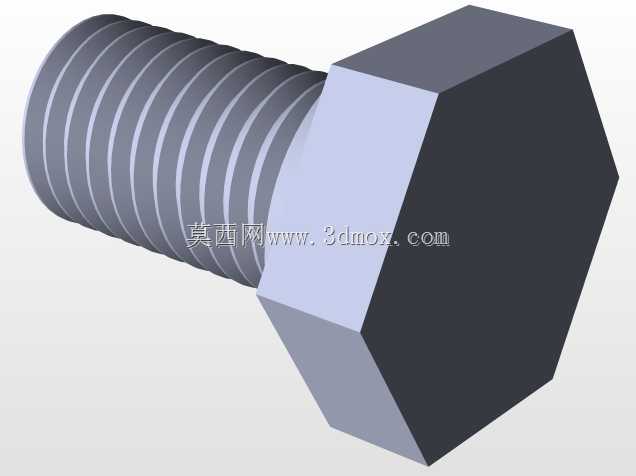

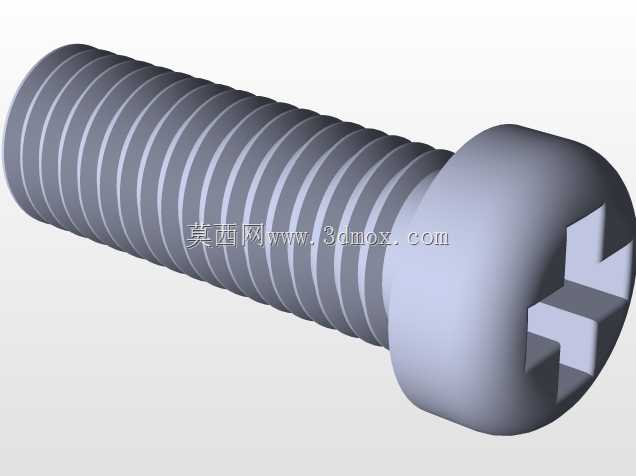

  再看安装边界的设计,底板上的四个沉头安装孔,位置是严格匹配电刨壳体的连接柱的,沉头孔的深度做了公差冗余,保证螺丝锁紧后沉头不会突出基准面,不然滑动的时候螺丝头会刮花木料表面。底板侧面的长条形让位槽,是给刨刀的出屑通道留的空间,槽的宽度比刀轴的切削直径大2mm,既不会让木屑卡在槽位里,也不会因为槽开太宽降低底板的整体刚性。靠近前端的斜切面是导向边,作业的时候顺着木料边缘推进的时候,这个斜切面能提前把翘起的木纤维压平,避免刨刀直接劈裂木纤维造成边缘崩茬。

  从尺寸匹配的角度说,这个底板的有效工作面长度是280mm,宽度是82mm,刚好覆盖手持电刨的常规作业宽度,长度方向的尺寸设计是经过现场验证的:如果底板太短,推刨的时候很难保持水平,新手很容易刨出斜面;如果底板太长,在加工有轻微弧度的毛料时,会出现局部刨不到的情况,280mm的长度刚好平衡了基准导向性和曲面适应性。底板的厚度是6mm,采用压铸铝合金材质建模的时候,在安装孔位周围做了局部加厚的加强筋,既控制了整体重量,避免整机太重长时间手持累手,又保证了连接位置的强度,不会因为摔碰、锁紧力过大出现孔位开裂的情况。

  很多人在做这类工具建模的时候,会忽略实际使用中的握持受力点,这个底板的前后端边缘都做了R1.5的圆角处理,不是为了好看,是因为作业的时候手有时候会搭在底板边缘调整角度,如果是锐边的话,很容易划伤手套甚至皮肤,圆角的大小也有讲究,太小了还是刮手,太大了会减少基准面的有效接触面积,R1.5是经过多代产品迭代下来的最优值。另外底板表面的粗糙度要求是Ra1.6,这个粗糙度等级既能保证滑动的时候阻力小,推起来不涩,又不会因为太光滑沾了木屑之后打滑,实际生产中这个面一般是精磨之后做硬质阳极氧化处理,表面硬度能到HV400以上,耐磨度是普通铝合金的5倍以上。

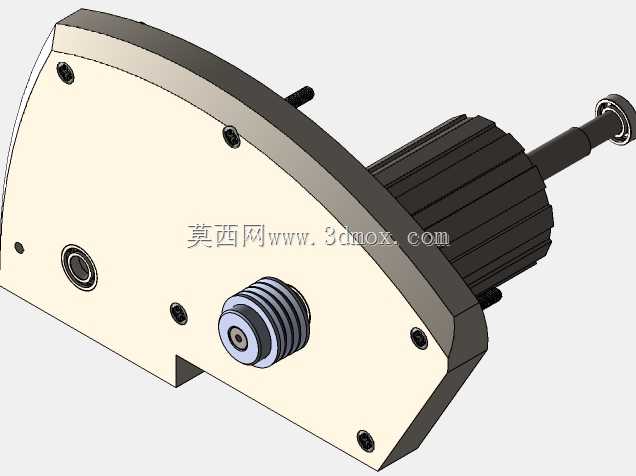

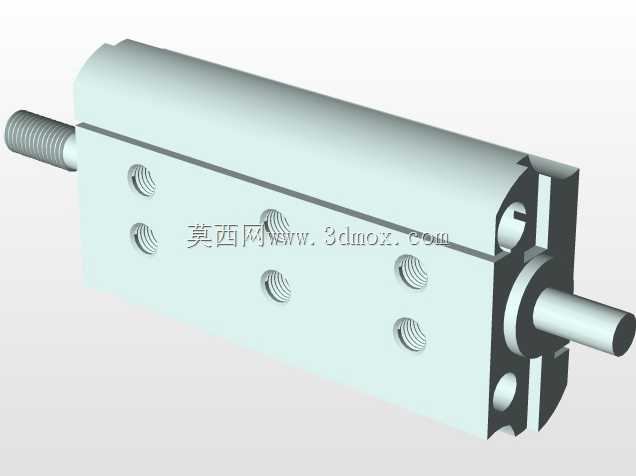

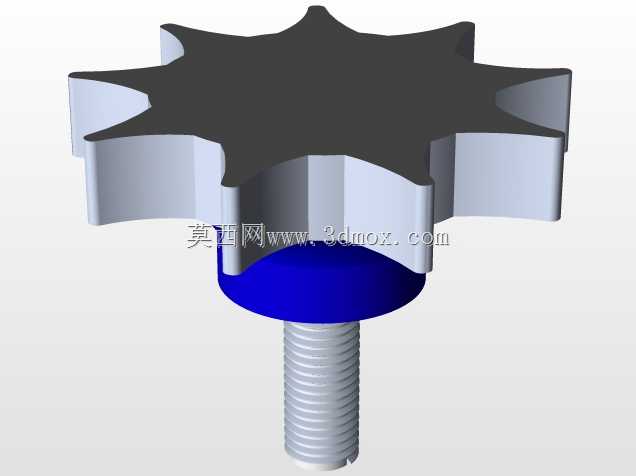

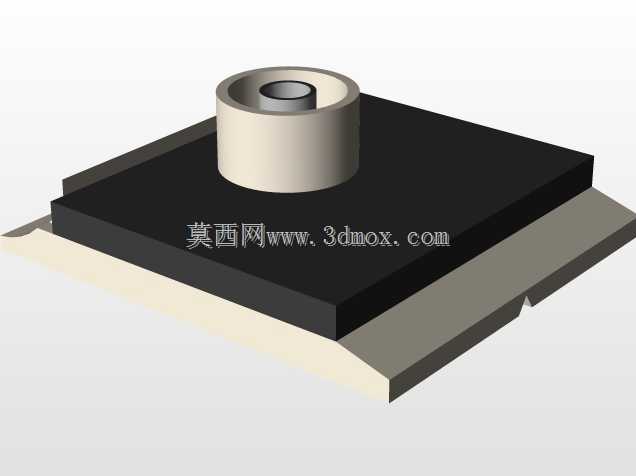

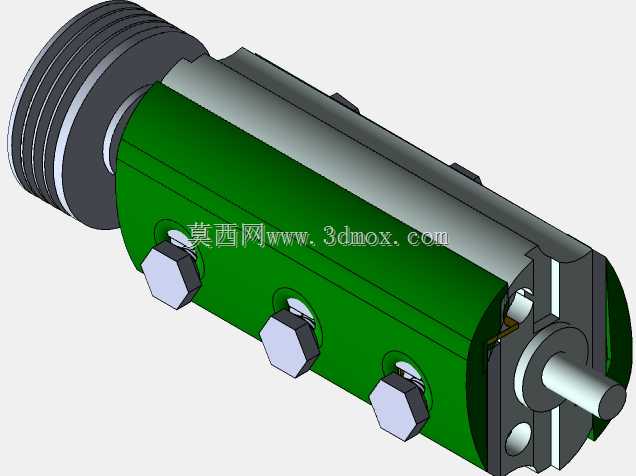

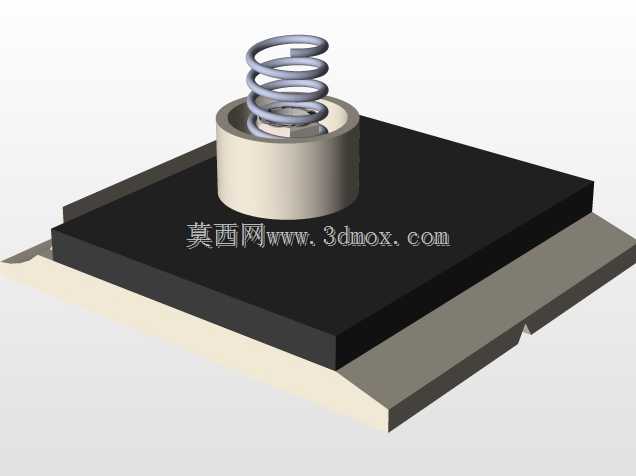

  从功能特性上说,这个底板结构还兼顾了深度调节的基准作用,电刨的前底板是可以微调高度的,用来控制吃刀深度,调节范围是0到1mm,建模的时候把前底板和后底板的连接配合面做了0.01mm的间隙配合,保证调节的时候顺滑不卡滞,同时不会有旷量,不然调好的吃刀量推两下就变了。后底板是和刀轴的切削圆周相切的,这个相切位置的精度要求极高,建模的时候特意做了装配基准的对齐参考,实际装配的时候只要把后底板的基准面和刀轴的最高点对齐,就能保证刨出来的面是平面,不会出现台阶印。

  在家具厂的批量作业场景里,这个结构的可靠性直接影响加工效率,比如加工实木门的门边料的时候,一根料长2米,需要用电刨先把两个大面刨平,再进压刨做定厚,如果电刨的底板精度不够,刨出来的面有波浪,压刨的时候就需要多次翻面找正,效率至少降三分之一。而在装修现场的作业场景里,经常需要在已经装好的门框、窗套上做局部修整,这时候电刨的底板能不能贴紧已加工面,就决定了修整后的位置能不能和周边构件严丝合缝,不会出现闪缝。很多维修过电刨的师傅都知道,电刨用久了精度下降,百分之八十的问题都出在底板磨损或者变形上,只要把底板重新磨平,精度就能恢复大半,足见这个部件在整个电刨结构里的核心地位。

  建模的时候没有做多余的装饰性结构,所有的倒角、让位、孔位都是从实际使用需求出发的,比如底板背面的加强筋走向,是顺着螺丝锁紧的受力方向布置的,既能提高刚性,又能在压铸的时候减少铝水的流动阻力,降低铸件的气孔、缩松缺陷。安装孔的位置距离底板边缘的距离是12mm,这个距离既保证了连接强度,不会因为离边缘太近出现铝件开裂,又不会因为离太远增加底板的整体宽度。可以说这个部件的每一处尺寸、每一个结构细节,都是在长期的木工生产实践里一点点优化出来的,没有任何多余的设计,每一处结构都对应着实际使用中的一个具体需求。
