2mm间距18针直插排针连接器结构

　　在消费电子、工业控制板卡、通讯设备的板级互连场景里，板对板信号传输的可靠性始终是结构设计阶段需要重点考量的环节，这类2mm间距18针排针连接器，正是为高密度板间信号连接场景开发的基础互连部件。不同于大间距接线端子，2mm的针脚间距能够在有限的PCB板面上排布更多信号通路，18针的引脚配置刚好覆盖多数中小规模信号传输需求，既不会因为引脚冗余占用过多板面空间，也能满足常规外设接口、传感信号、低速控制信号的并行传输要求。从实际使用场景来看，这类排针常被用在工控扩展模块、嵌入式开发板、电源转接板的板间连接位置，承担不同功能板卡之间的信号与小电流供电传输任务，插合后能够形成稳定的机械与电气连接，避免设备运行过程中因为振动、拉扯出现接触不良的问题。

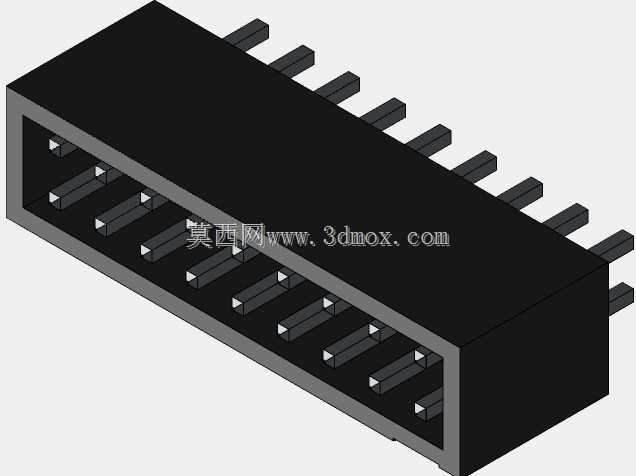

　　从结构设计逻辑来看，这款排针采用黑色高温绝缘塑壳作为基座，所有金属插针平行等距固定在塑壳内部，插针一端为直插式焊针，用于穿过PCB板对应的安装孔完成波峰焊或手工焊接，另一端为对接端，与配套的排母插座插合时能够实现稳定接触。塑壳的侧壁做了加厚处理，既可以在插合过程中为插针提供足够的支撑力，避免插针受力弯折，也能在焊接过程中隔绝高温，防止塑壳受热变形影响针脚位置精度。每根插针的位置度公差控制在±0.1mm以内，能够保证与对应排母插合时每根针都能顺利对位，不会出现个别针脚错位顶弯的问题，这一点对于批量生产的板卡组装环节尤为重要，能够大幅降低组装过程中的插件不良率。

　　在安装边界设计上，这款排针的塑壳宽度、高度都做了标准化适配，焊针伸出塑壳底部的长度刚好匹配常规1.6mm板厚的PCB，焊接后焊针穿过板面的剩余长度控制在1mm左右，既能够保证焊锡充分浸润形成可靠焊点，也不会因为焊针过长在板面背面突出过多，影响板卡背面的元件布局或者绝缘距离。排针整体的安装定位依靠塑壳底部的两个定位柱，对应PCB上预留的定位孔，插件时可以快速找准位置，不需要反复调整针脚与孔位的对齐度，焊接后定位柱也能分担一部分插合过程中的侧向力，减少焊盘的受力，避免长期插拔后焊盘脱落。塑壳顶部的对接端做了导向倒角，插针端部也做了收尖处理，和排母插合时能够顺利导入，即使存在少量对位偏差也能顺着倒角滑入对应插孔，降低现场组装的操作难度。

　　从功能特性上看，这款排针的接触件采用铜合金基材，表面做镀锡处理，既能够保证接触电阻处于较低水平，减少信号传输过程中的损耗，也具备不错的抗氧化能力，在常规工业环境下长期使用也不会出现接触表面氧化导致的接触不良问题。绝缘塑壳采用耐高温的工程塑料材质，能够承受波峰焊时的高温冲击，不会出现融化、变形、针脚移位的问题，同时塑壳材料具备不错的绝缘性能，相邻针脚之间的绝缘电阻能够满足低压信号传输的安规要求，避免相邻针脚之间出现漏电、信号串扰的问题。排针的单针载流能力能够满足常规小电流信号与供电的传输需求，对于多数板载3.3V、5V的供电线路以及毫安级的传感信号传输来说，完全可以稳定承载，不会出现针脚发热的问题。

　　在实际选型应用中，这类排针可以和同间距的直插排母、卧式贴装排母配套使用，根据板卡之间的堆叠高度选择不同塑高的排母，就可以实现不同间距的板间堆叠，不需要额外定制互连部件，通用性很强。设计板卡封装的时候，只需要按照标准2mm间距排布焊盘与定位孔，就可以直接适配这款排针，不需要单独开模定制，能够大幅缩短产品的开发周期，也能降低物料采购的成本。在结构可靠性验证环节，这类排针通常需要经过多次插拔循环测试、振动测试、高低温环境测试，保证在不同使用环境下都能维持稳定的接触性能，对于工业类设备来说，这种经过长期市场验证的标准互连部件，比定制化的接插件具备更高的可靠性与更低的供应链风险。
