可折叠桌面LED照明台灯结构设计

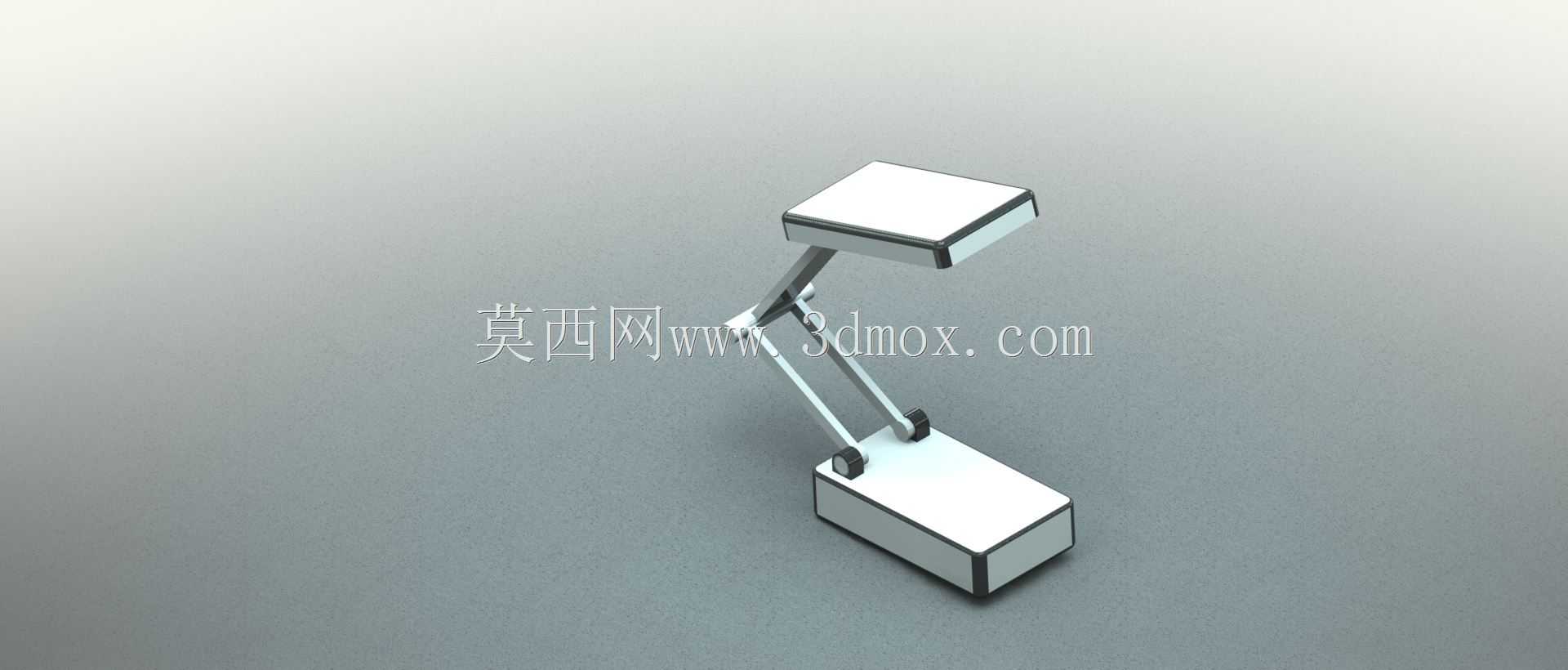

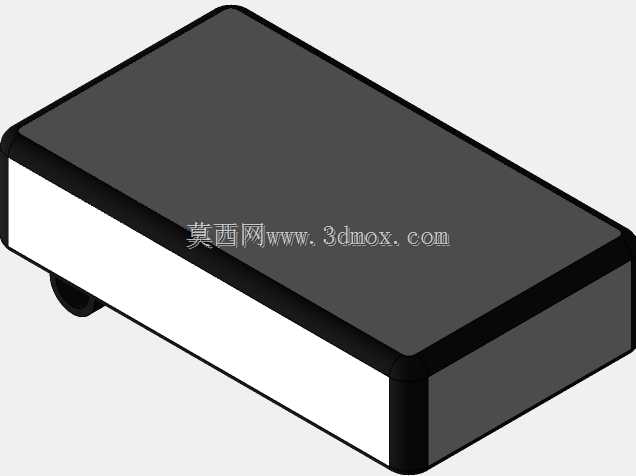

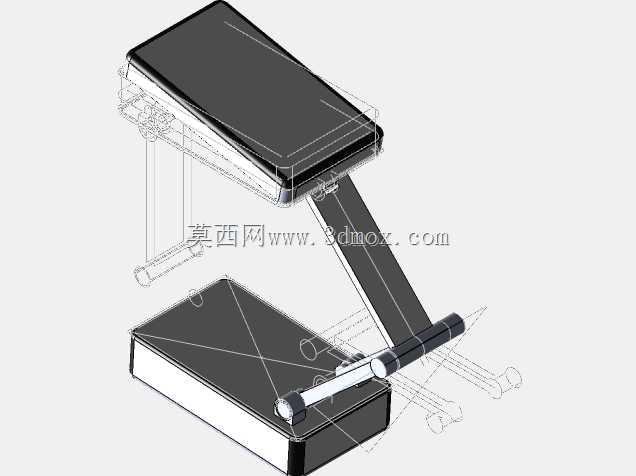

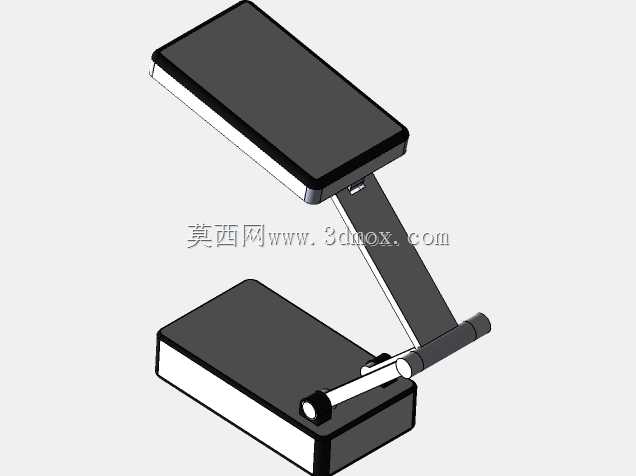

　　这款桌面LED照明灯具的三维结构，核心围绕桌面近距离作业的照明需求展开，在结构设计阶段优先考虑了桌面使用场景的空间适配性，整体采用分体式三段铰接结构，从下到上分别为配重底座、双平行支臂、灯头模组三个核心部分，各段之间通过阻尼转轴实现角度锁定，无需额外支撑结构即可维持调整后的照射姿态。底座部分采用内置配重的长方体结构，底面预留防滑垫安装槽，整体重心完全落在底座投影范围内，即便支臂调整到最大伸展角度、灯头探出底座边缘达到支臂全长的三分之二时，整体结构依然不会发生倾覆，适配绝大多数平整的办公桌面、设计工作台、学生书桌的放置需求，底座的外形尺寸控制在常规鼠标垫的四分之一大小，不会过多占用桌面的作业空间，边角全部做R3圆角处理，避免日常挪动时剐蹭桌面物品或者划伤使用者。

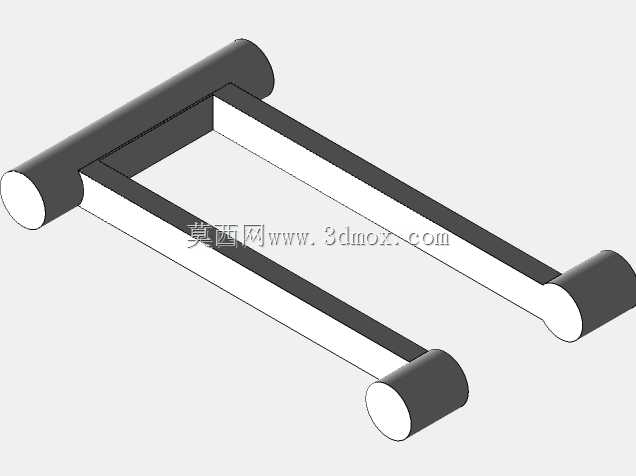

　　支臂部分采用双平行四边形连杆结构，两根平行的金属支臂通过两端的铰接点连接底座与灯头，这种结构的优势在于调整灯头高度与前后位置时，灯头的照射面可以始终保持与桌面平行的状态，不需要额外调整灯头的俯仰角度就能维持照射区域的光照均匀度，支臂的每一个铰接点都内置阻尼垫片，调整时的阻尼力矩经过匹配计算，既可以单手完成角度推拉调整，又能在调整到位后无松动下滑，支臂的伸展高度覆盖从桌面贴合位置到距离桌面450mm的区间，完全满足坐姿作业时，从近距离精细作业到大范围桌面铺陈照明的高度需求。

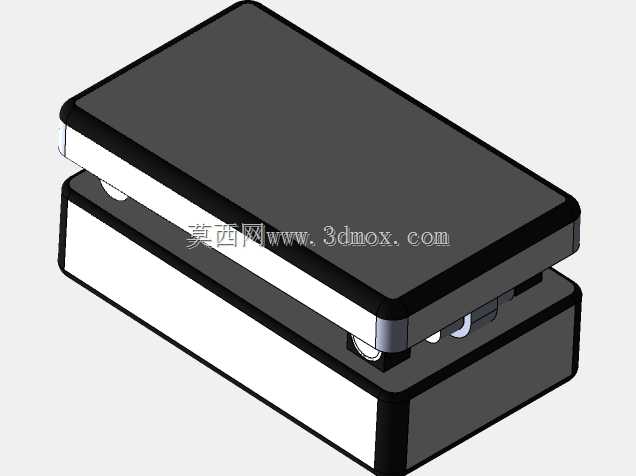

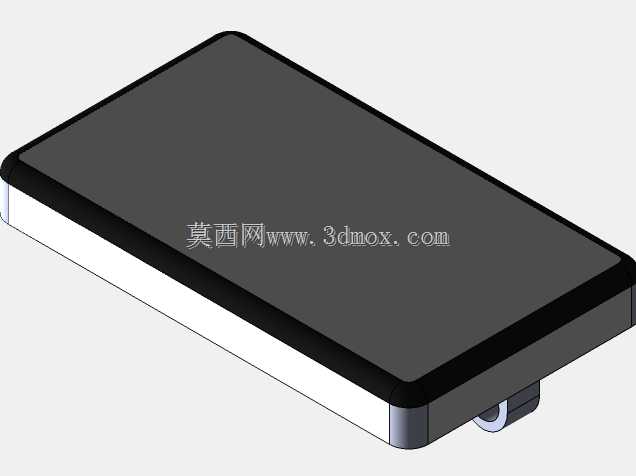

　　灯头部分采用薄型长方体结构，内部预留LED灯板安装位、匀光扩散板卡槽以及驱动电路的放置空间，灯头的出光面做微倾斜角度设计，配合支臂的角度调整，可以将光照区域精准覆盖A3幅面的桌面范围，灯头与支臂的连接位置同样设置铰接转轴，可以独立调整灯头的俯仰角度，满足特殊作业时的倾斜照射需求，比如查看工件表面凹凸纹理、手绘描线时的侧光照明场景。在实际应用场景中，这款灯具的结构适配多种桌面作业场景，包括机械设计人员的手绘草图作业、装配工位的小型零件组装照明、学生日常读写照明、桌面手工制作的局部照明等，折叠后整体可以收拢为长方体形态，整体厚度不超过80mm，方便收纳到桌面抽屉或者文件柜层架中，也适合经常需要更换工位的使用者随身携带。结构设计过程中，所有铰接位置的转轴都采用标准件选型，预留了标准M3螺丝的安装孔位，不需要定制特殊连接件就能完成装配，外壳部分的壁厚统一设置为2mm，适配注塑加工的工艺要求，底座、支臂外壳、灯头外壳的分型面都设置在结构的非外观面，减少后续外观处理的工序，各部分的走线都设计在支臂的中空内腔中，外部无裸露线材，既避免日常使用中线材剐蹭物品，也提升了整体外观的整洁度。

　　安装边界方面，这款灯具为桌面放置式结构，不需要在桌面打孔或者额外安装固定夹具，只要放置在水平平整的硬质表面即可正常使用，工作时的灯头最高位置距离放置面不超过500mm，支臂最大水平探出距离不超过300mm，在工位布局时只需要预留对应范围的无遮挡空间即可，不会和桌面的显示器、文件架、工位隔板等物品产生干涉。功能特性上，结构预留了触控开关的安装位在底座上表面靠前位置，使用者伸手即可触碰操作，灯头内部的空间足够容纳恒流驱动电路，支持后续拓展亮度调节、色温调节等功能模块，不需要改动整体外壳结构，配重底座内部除了放置配重块之外，还预留了可选装充电电池的仓位，可以拓展为充电式无线使用版本，满足没有外接电源的临时作业场景照明需求。
