模块化储能电池包结构设计方案

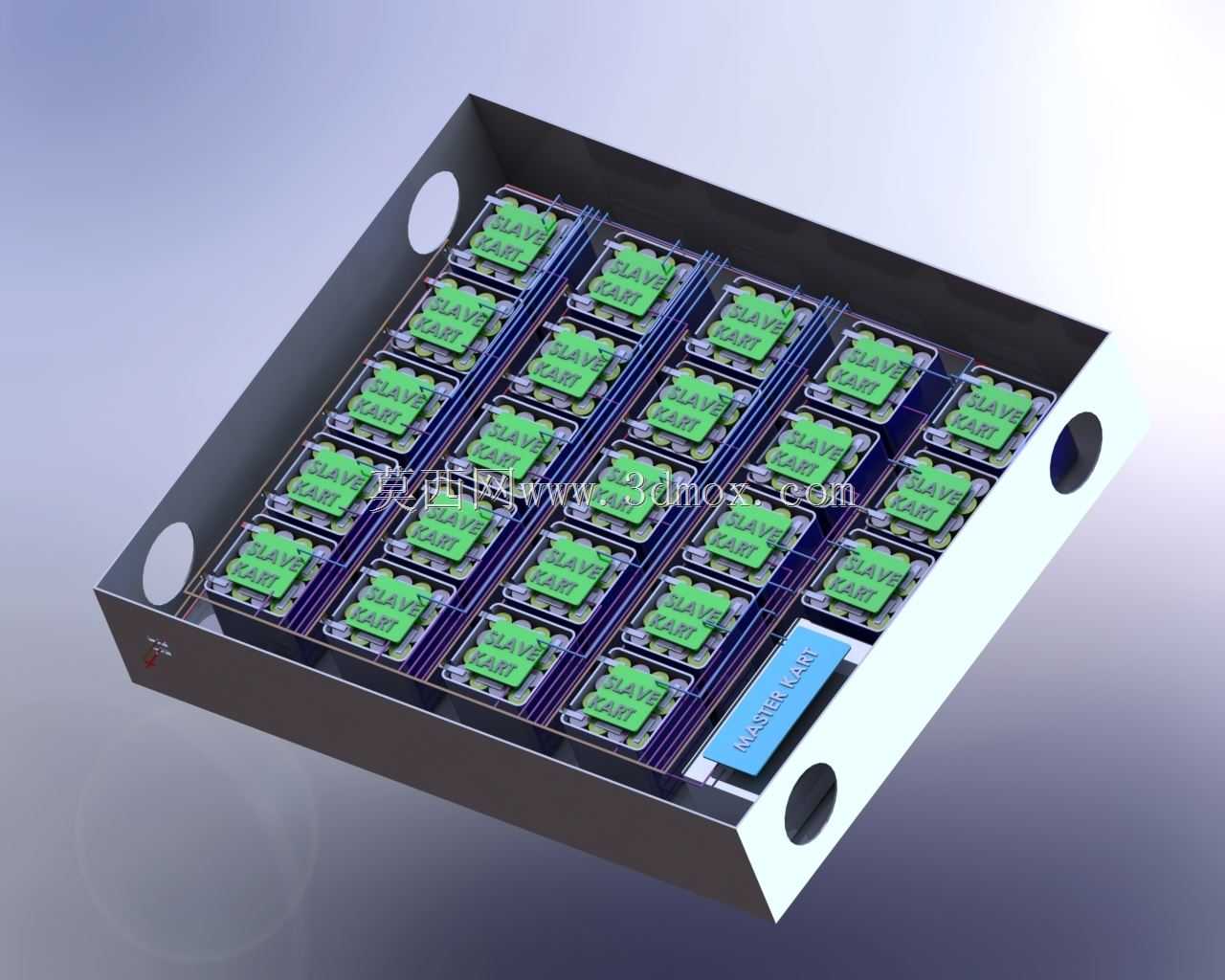

　　在分布式储能、工业后备电源、中小型动力供电场景中，成组电池包的结构合理性直接决定整套供电系统的运行稳定性与维护便捷性。这套电池包采用托盘式承载结构设计，整体为带安装定位孔的矩形金属托盘作为基底，托盘边缘预留的圆形吊装与安装孔，可直接适配标准储能机柜、动力设备舱的安装点位，无需额外加工转接支架，安装时可通过螺栓直接完成与设备舱体的刚性连接，安装边界完全匹配常规工业储能舱的层架间距，不会出现干涉问题。

　　电芯排布采用规整的矩阵式布局，单组电芯通过独立的定位卡槽固定在托盘内部，相邻电芯之间预留均匀的散热间隙，既可以满足自然对流散热的气流通道需求，也能为后续加装液冷板、隔热垫预留足够的装配空间，避免电芯在充放电过程中因热量积聚引发的性能衰减。每列电芯上方设置独立的采样连接排安装位，连接排走线沿托盘内侧的预留线槽布置，完全规避与电芯外壳、金属托盘的直接接触，降低绝缘失效的风险。

　　托盘侧边集成了电池管理模块的安装位，模块固定位与电芯阵列的走线距离控制在最短范围内，可减少采样线路的长度，降低信号传输过程中的损耗与干扰，同时模块位置避开了电芯的正上方区域，方便后期运维时直接拆卸检测，无需拆解整组电芯即可完成模块的更换调试。托盘的侧壁采用折边加强结构，在不增加整体板材厚度的前提下提升了整体抗形变能力，可承受运输、安装过程中的常规冲击载荷，避免托盘变形挤压内部电芯。

　　设计过程中优先考虑了成组后的维护便利性，所有电芯的固定压条均采用可拆卸式连接，单颗电芯出现故障时，仅需拆除对应位置的压条与连接排即可完成更换，无需拆解整组模组，大幅降低后期运维的时间成本。托盘表面做了绝缘防腐处理，可适应工业场景下的潮湿、多粉尘环境，避免长期使用过程中出现锈蚀、绝缘层破损的问题。整体结构的尺寸设计兼顾了通用性，既可以单组独立使用作为小型设备的供电单元，也可以多组并排拼接组成大容量储能阵列，拼接时相邻托盘通过侧边的定位凸台完成对位，拼接后整体结构的平面度可满足上层叠装的要求，适配多层堆叠的储能柜安装需求。

　　在结构强度校核阶段，针对托盘的承载能力做了针对性优化，托盘底部设置了横向加强筋，可承受整组电芯满装后的重量载荷，长期放置不会出现底部下凹变形的问题。电芯定位卡槽的尺寸公差控制在合理范围内，既可以保证电芯安装时的顺畅度，也能限制电芯在托盘内的窜动，避免设备运行过程中因震动导致的连接排松动、电芯移位问题。整体走线槽的设计做了圆角处理，避免线束安装时被锐边割破绝缘层，提升整体电气安全性能。
