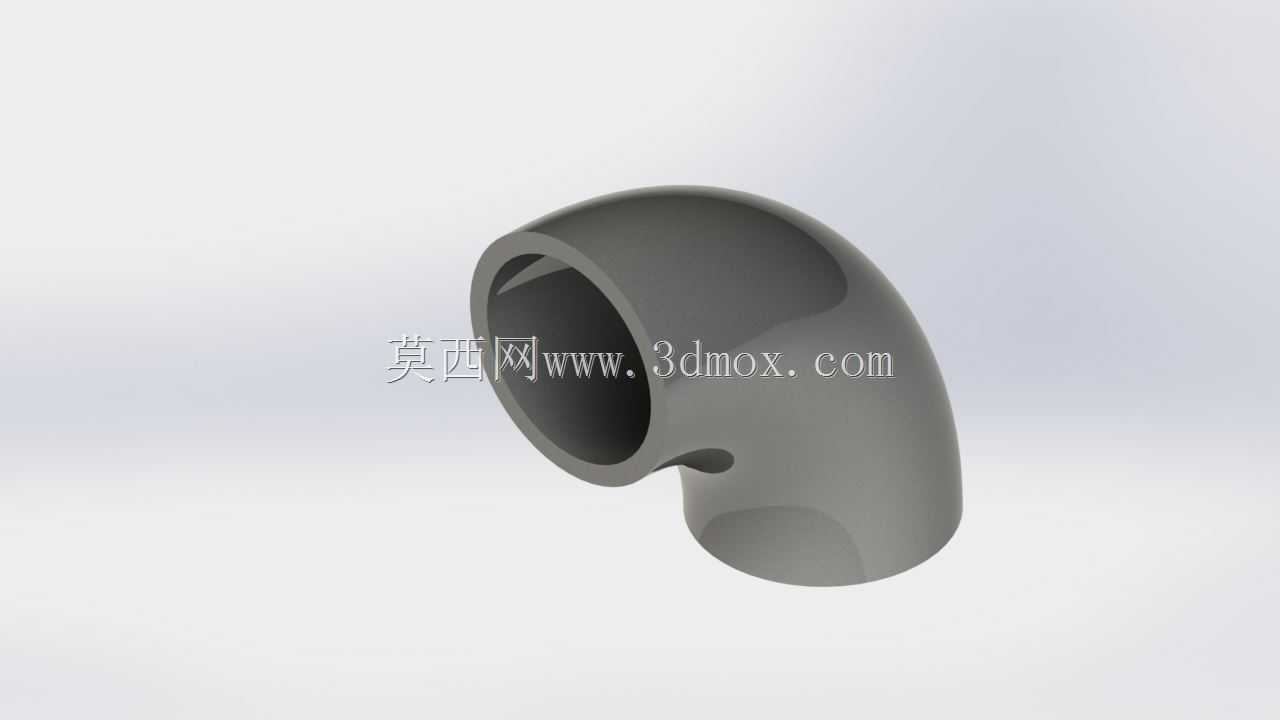

DN80规格SCH80等级90度弯头管件结构

　　在石油化工、市政给排水、工业流体输送的管路系统搭建中，管路走向的转向衔接是管路布设时无法避开的结构需求，90度弯头作为管路系统中用量极大的转向连接件，其结构合理性、承压能力直接决定整条管线的运行稳定性与使用寿命。这款DN80公称通径、SCH80壁厚等级的90度弯头，针对中高压流体输送场景设计，可适配公称通径80mm的对应壁厚管路，在管路需要做90度转向的位置完成两段同规格管路的衔接，改变流体的输送方向，常见于工艺管线的水平转垂直布设、管线绕开设备或建筑结构的转向节点、泵阀进出口的管路转向连接位置。

　　从结构设计来看，这款弯头采用长半径弯头的曲率设计，弯曲半径为公称通径的1.5倍，相较于短半径弯头，这种曲率能让流体在转向过程中的流态更平缓，大幅降低流体转向时对弯头内壁的冲蚀，同时减少管路的局部阻力损失，降低输送过程中的动力损耗，尤其适合输送含固体颗粒的浆液、高速流体或者对管路压损控制有要求的工艺系统。弯头整体采用等壁厚设计，壁厚匹配SCH80等级对应的钢管壁厚，两端的连接端面与对接钢管的外径、壁厚完全匹配，可采用焊接方式与两端管路完成刚性连接，连接后的管路内壁齐平，不会出现台阶状的结构凸起，避免流体在连接位置形成涡流或者杂质沉积。

　　弯头外侧的圆弧过渡区域做了均匀的壁厚补强，因为流体转向时对外侧壁的冲刷压力远大于内侧，设计时在不增加整体壁厚的前提下，对外侧受冲蚀区域做了壁厚冗余设计，既控制了管件整体重量，又提升了易磨损位置的使用寿命，内侧的圆弧过渡则做了平滑修型，避免流体在内侧形成滞流区，减少介质残留或者结垢的概率。从安装边界来看，这款弯头的两个连接端面的中心距符合长半径90度弯头的标准尺寸要求，安装时无需额外调整管路的预留间距，可直接替换同规格的标准弯头，两端的焊接坡口采用标准V型坡口设计，适配现场的手工电弧焊、氩弧焊等常规焊接工艺，焊接时的组对间隙、坡口角度都符合压力管道施工的规范要求，降低现场安装的施工难度。

　　在实际工程应用中，这类SCH80等级的弯头可承受较高的管路工作压力，适配中高压的清水、蒸汽、油品、化工介质等多种流体的输送场景，在化工装置的工艺管线、热电厂的汽水管线、市政中高压供水管线中都有广泛应用。建模过程中完全遵循压力管道管件的相关尺寸标准，还原了弯头的内外壁曲面结构、焊接坡口的细节形态，甚至对外壁的微小工艺凸台结构也做了还原，可直接用于管路系统的三维布管设计、管路应力分析模拟、施工安装的碰撞检查等场景，结构工程师在做管路布设时，可直接调用该模型完成管线的装配，无需重新绘制弯头结构，能有效提升管路设计的效率，同时保证管件尺寸与实际工业产品完全一致，避免设计阶段出现尺寸偏差导致的现场安装干涉问题。在做管路应力计算时，该模型的壁厚、曲率、重量参数都与实际产品匹配，可直接导入应力分析软件完成管路的受力模拟，验证弯头位置在热胀冷缩、流体水锤作用下的结构强度，为管线的支吊架布设、补偿器位置选择提供准确的模型依据。
