带BMS管理系统的50V电池模组结构设计

　　在低速电动代步车、小型储能备电、工业巡检机器人这类对供电稳定性有明确要求的场景中，50V电压等级的电池包是适配多数低压动力系统的核心供能单元，这套集成BMS管理功能的电池段结构，正是围绕这类场景的实际安装与使用需求完成的三维结构设计。从实际落地的使用逻辑来看，这类电池段不会作为独立产品直接投入使用，而是作为标准化电池模块，可根据整包容量需求进行串并联拼接，也可单独作为小型设备的独立供能单元，适配不同功率等级的负载需求。

　　设计过程中首先要解决的是电芯排布的空间利用率问题，模型中采用方形铝壳电芯竖向紧密排列的布局，电芯之间预留0.8mm的膨胀间隙，既避免电芯充放电过程中膨胀挤压造成的结构变形，也尽可能压缩模组整体的横向占用空间，让整个电池段的外轮廓保持规整的长方体形态，方便在设备舱内进行贴装固定。电芯组的底部设置一体化注塑承托底座，底座上开有与电芯底部轮廓匹配的定位卡槽，装配时电芯可直接卡入卡槽完成初定位，不需要额外的治具辅助就能保证电芯排列的整齐度，底座边缘预留的穿线孔位可将电芯采样线规整引出，避免线束在模组内部杂乱堆叠造成的绝缘风险。

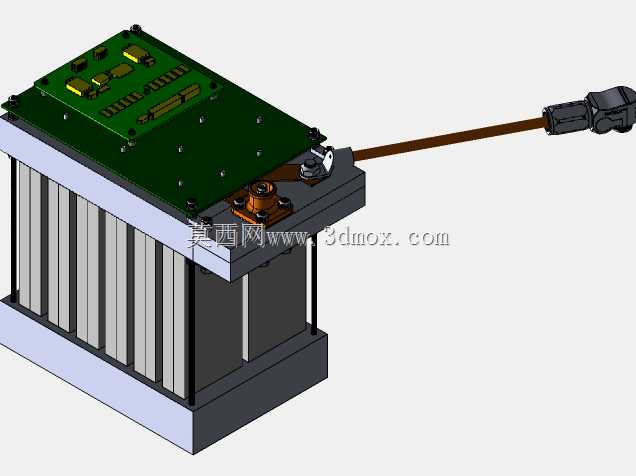

　　上层BMS控制板的安装结构是这套设计的核心部分，控制板通过四个铜柱支撑固定在电芯组的顶部端面上，铜柱的高度经过精确计算，既保证控制板底部与电芯顶盖之间留有足够的绝缘安全间隙，也避免控制板上的采样接插件与电芯极柱产生位置干涉。控制板上集成了电压采样回路、温度采集回路与充放电控制回路，对应的采样线束通过定制的柔性排线与外部接插件连接，也就是模型中伸出的带护套连接线束，线束出口处设置了橡胶护线套结构，避免线束在装配拉扯过程中出现外皮磨损，接插件选用带锁扣的防水型号，可适配有一定防尘防水要求的户外使用场景。

　　从安装边界来看，整个电池段的外部安装面集中在底部底座与侧面的固定耳位上，底座上预留的四个M5安装孔位可直接与设备舱的安装底板通过螺栓锁附，侧面的金属固定片可作为辅助固定点，在有振动要求的使用场景中增加固定点数量，避免车辆行驶或设备移动过程中模组出现窜动。模组顶部的BMS板上方没有额外设置上盖结构，是因为这套电池段作为模块化单元，最终会装入整包的密封外壳内，这样的设计可以减少不必要的结构件重量，同时也方便整包装配过程中对BMS板进行功能调试与故障排查。

　　结构细节上，电芯极柱与汇流排的连接采用激光焊接的预留结构，汇流排上方设置绝缘防护盖板，避免异物掉落造成极柱短路，温度传感器的安装位直接贴附在中间位置的电芯表面，可准确采集模组核心区域的电芯工作温度，为BMS的过温保护控制提供准确的数据支撑。整个模组的结构设计完全遵循低压动力电池的安全设计规范，所有导电部件之间的电气间隙、爬电距离都满足50V电压等级的绝缘要求，外部引出的接插件引脚定义做了防呆设计，可避免装配过程中出现插反的问题。

　　在实际选型适配过程中，结构工程师可直接基于这套三维模型调整电芯的数量与排布方式，快速衍生出不同容量、不同尺寸的同系列电池段产品，不需要从零开始搭建基础结构，可大幅缩短同类产品的开发周期。模型中所有的安装孔位、配合间隙都按照实际生产的公差要求进行了预留，导出工程图后可直接用于零部件的开模与加工，不需要再进行额外的结构修正，能有效减少从设计到量产过程中的反复调整成本。
