150W恒流LED驱动电源结构设计

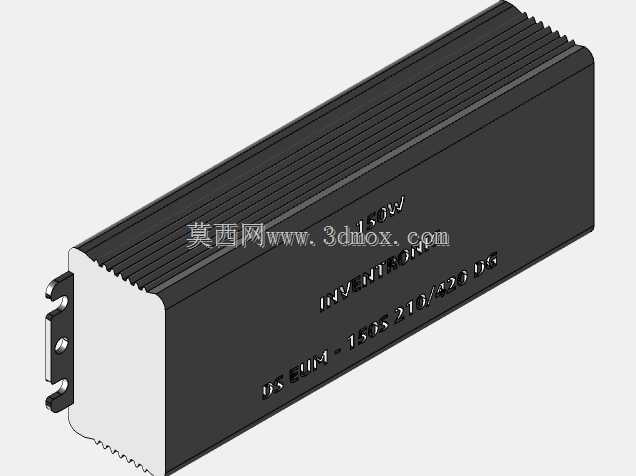

　　这款150W功率等级的驱动装置，主要面向户外大功率LED照明场景做供电适配，常见应用在道路照明、厂区高杆灯、大型户外广告屏背光、工业厂房高位照明这类需要稳定恒流输出的供电环节，核心作用是把前端输入的交流市电做整流、滤波、恒流控制后，给后端LED灯组提供稳定的工作电流，避免电压波动造成灯珠光衰过快或者直接烧毁。从结构设计来看，整体采用长条形拉伸铝壳作为主体外壳，外壳表面直接做出连续的平行散热鳍片，没有额外加装独立散热风扇，属于全密封无风扇的被动散热结构，这种设计首先是考虑户外使用的防护需求，壳体两端做密封压接结构后可以达到较高的IP防护等级，能适应露天环境下的雨淋、粉尘侵蚀，同时无风扇结构彻底消除了机械转动部件的失效点，能大幅提升长期户外工作的平均无故障时间，减少后期运维的更换频次。壳体的安装端做了突出的金属固定耳，固定耳上预留了两个标准安装孔，安装时不需要额外做定制支架，直接通过螺栓就可以把整个驱动模块固定在灯杆内壁、灯具背部的安装位上，固定耳和壳体主体是一体化结构，避免了拼接安装耳带来的结构强度不足问题，在户外长期受震动、风力载荷的场景下不会出现安装脚断裂的情况。出线端做了防水格兰头的预留位，输入输出线缆从壳体端部穿出后可以通过格兰头做锁紧密封，避免线缆拉扯造成内部接线松脱，同时阻断水汽从线缆间隙进入壳体内部。

　　内部的PCB布局沿着壳体长度方向排布，功率器件直接通过导热硅胶垫贴合在铝壳内壁上，把工作时产生的热量直接传导到外壳鳍片上散出，不需要额外的导热转接件，既压缩了整体的结构厚度，也减少了导热路径上的热阻，能让功率MOS、整流桥这类发热量大的器件工作温度控制在合理区间。从安装边界尺寸来看，整体的长宽高比例适配常规LED灯具的背部安装空腔，不会因为驱动模块体积过大造成灯具外壳需要重新开模，壳体的边角做了小圆弧过渡，安装时不会割伤安装人员的手部，也不会刮损灯具内部的布线绝缘层。

　　在电路结构的布局上，高压输入区和低压输出区做了明确的物理隔离，中间预留了足够的电气安全间隙，符合强电设备的安规设计要求，避免高压侧和低压侧之间出现爬电距离不足的安全隐患。壳体表面的标识区域采用激光蚀刻的方式标注参数，不会因为长期户外日晒雨淋出现标识脱落模糊的问题，后期运维人员可以直接通过壳体标识快速确认设备的功率、输入输出参数，不需要拆壳查看内部板件。这款驱动的结构设计没有做多余的装饰性结构，所有的外形特征都是围绕散热、安装、防护三个核心工程需求展开，鳍片的间距做了优化设计，既保证足够的散热面积，也避免户外使用时积灰、积落叶堵塞散热间隙，在自然对流的环境下就能满足满功率工作的散热需求。

　　对于做照明设备结构设计的工程师来说，这类标准化尺寸的驱动模块可以直接套用在同功率等级的多款灯具设计中，不需要针对每款灯具重新开发驱动的结构固定位，能大幅缩短灯具产品的开发周期，同时成熟的密封结构设计也减少了新开发产品做防护等级测试的验证成本。在做三维建模的时候，需要重点注意壳体鳍片的拔模角度，拉伸铝壳的生产工艺决定了鳍片侧面需要预留合理的拔模斜度，不能做成完全垂直的结构，否则开模挤出的时候会出现脱模困难、鳍片变形的问题；另外端部的固定耳安装孔需要预留足够的安装操作空间，要考虑螺栓拧紧时的扳手操作空间，不能出现孔位离壳体侧壁过近导致螺栓无法正常拧紧的情况。内部的元器件高度也要做严格的管控，最高的元器件比如电解电容的顶部离壳体内壁要预留至少1mm的安全间隙，避免装配时压损元器件，同时也给导热材料的压缩量预留空间，保证功率器件和壳体内壁的贴合紧密程度。
