燃煤电厂顶部空气风箱结构设计

　　在燃煤火力发电机组的锅炉风烟系统里，顶部空气风箱是布置在炉顶区域、负责统筹分配一次风与二次风的核心风道部件，直接关联锅炉燃烧器的配风均匀性，进而影响炉内燃烧效率、氮氧化物生成浓度以及受热面的热偏差水平。这类风箱通常安装在锅炉顶部的大风道出口与各层燃烧器入口的衔接位置，需要匹配锅炉满负荷运行时的总通风量要求，同时兼顾不同负荷段下的配风调节需求，避免出现局部风速过高导致的风道磨损、或是配风不均引发的燃烧偏斜问题。

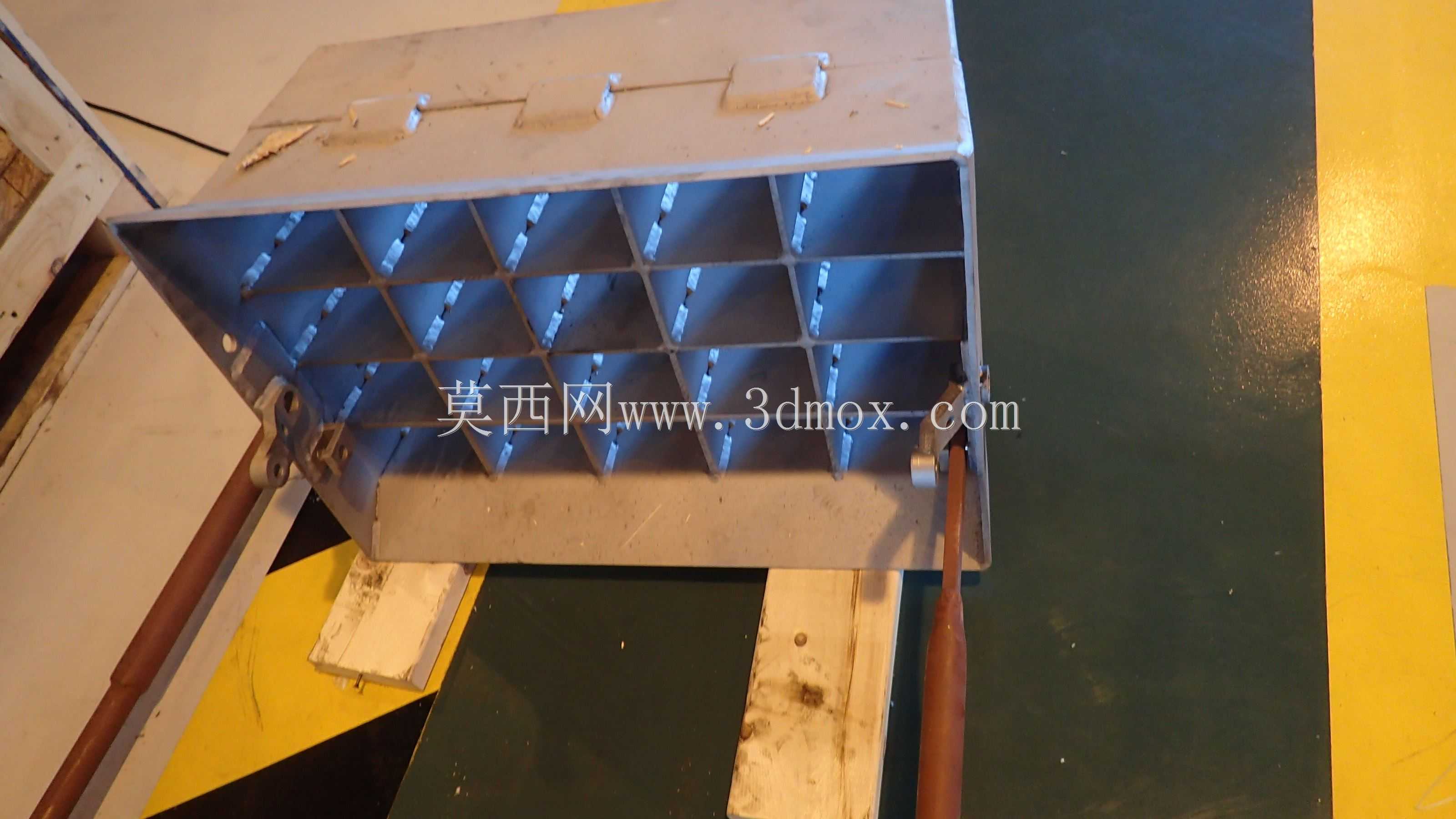

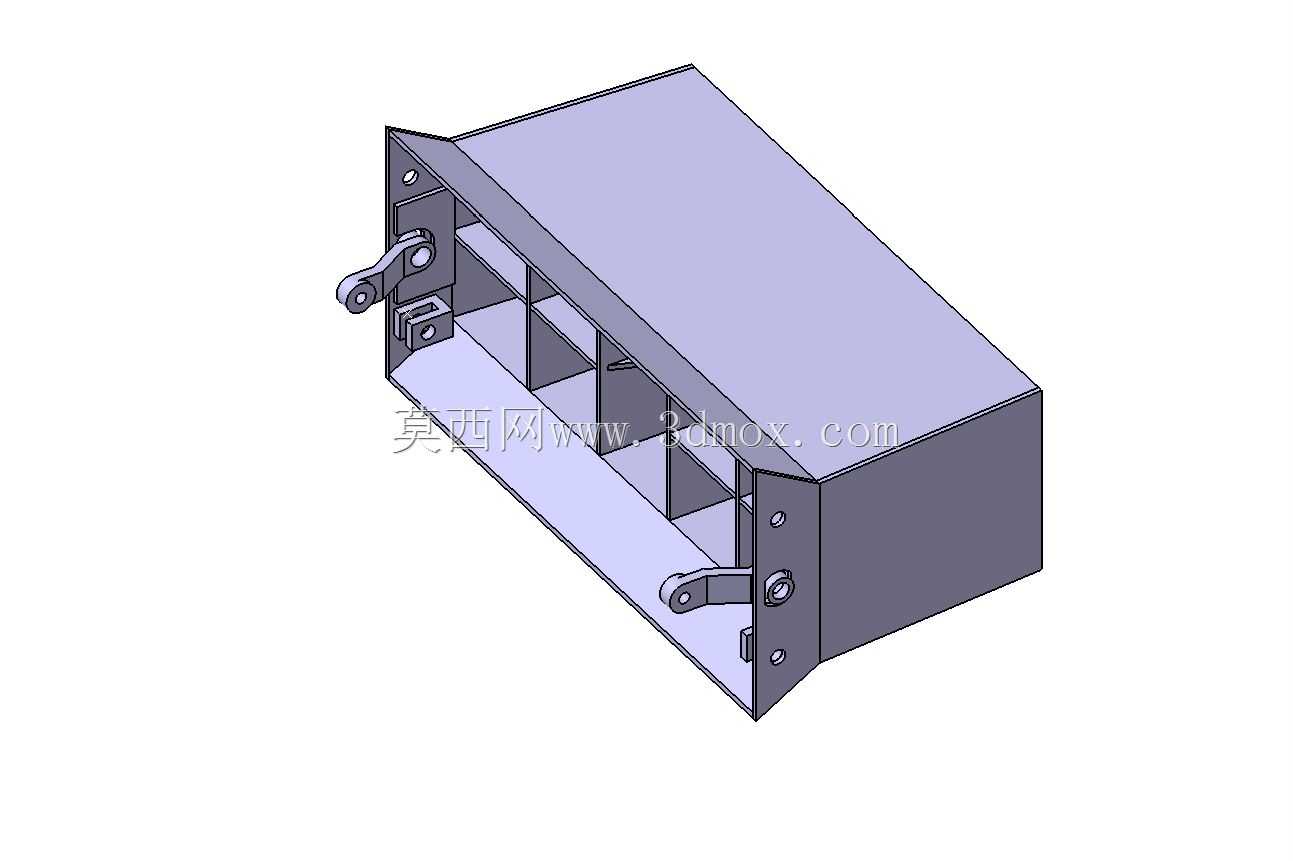

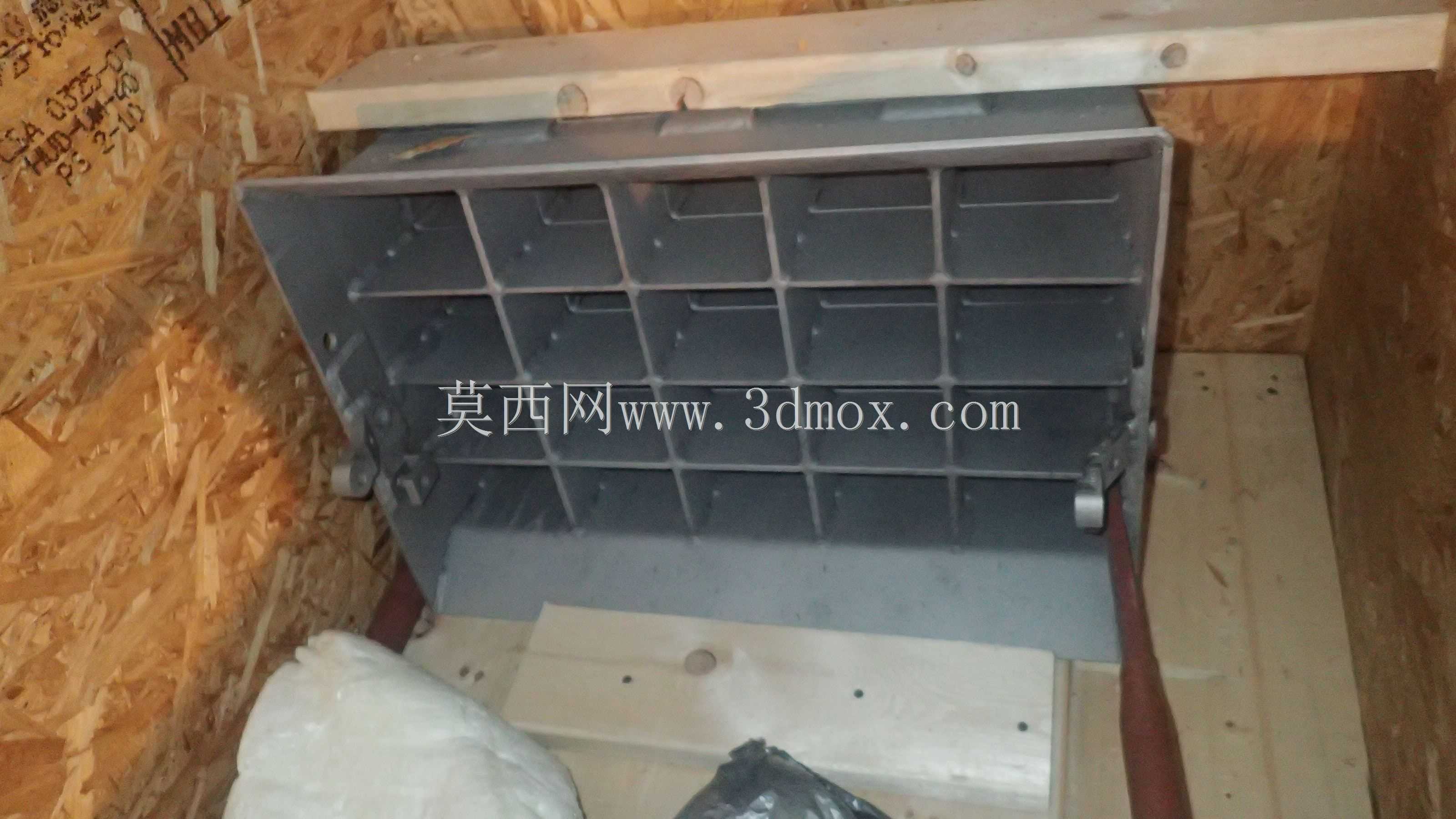

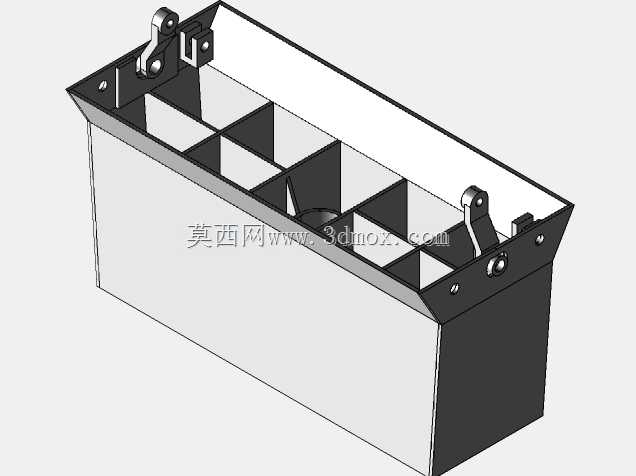

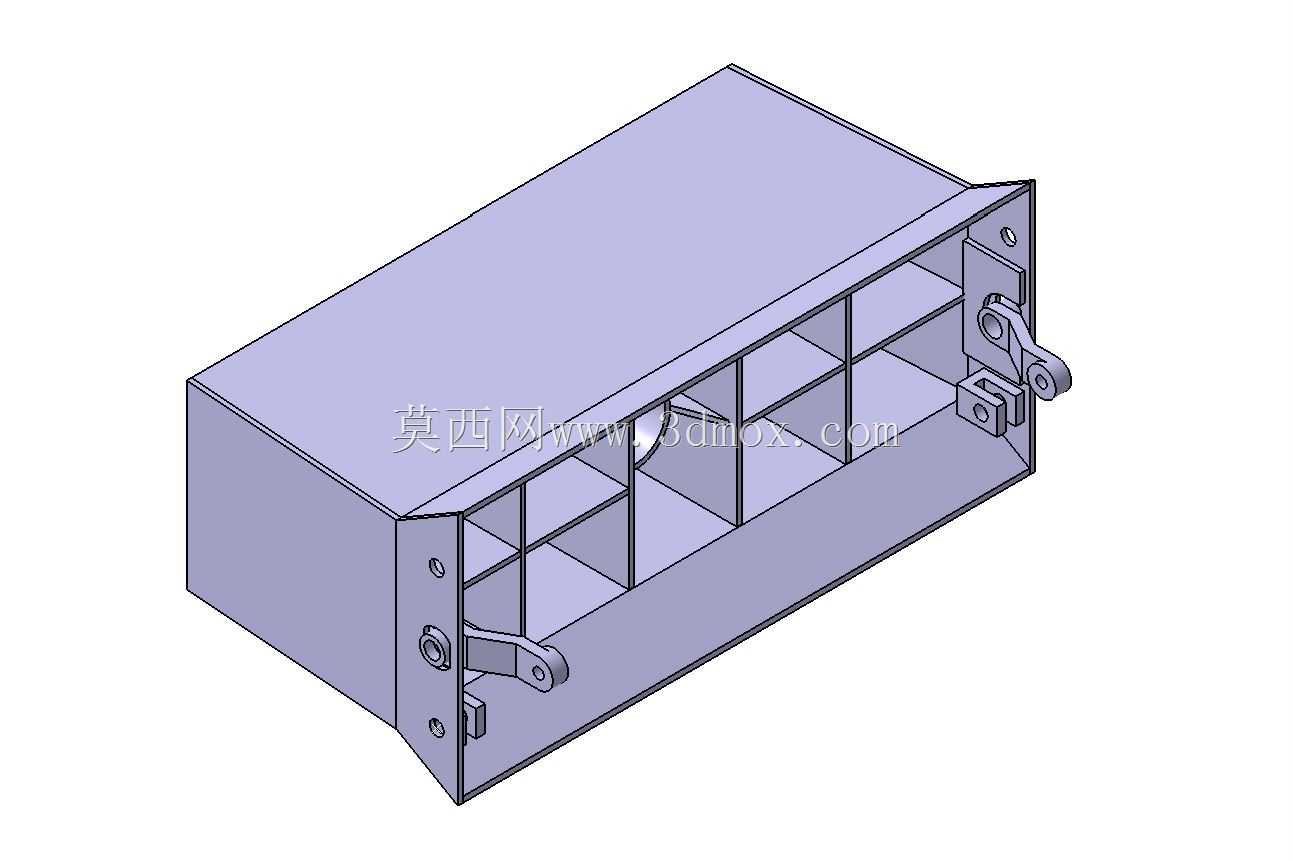

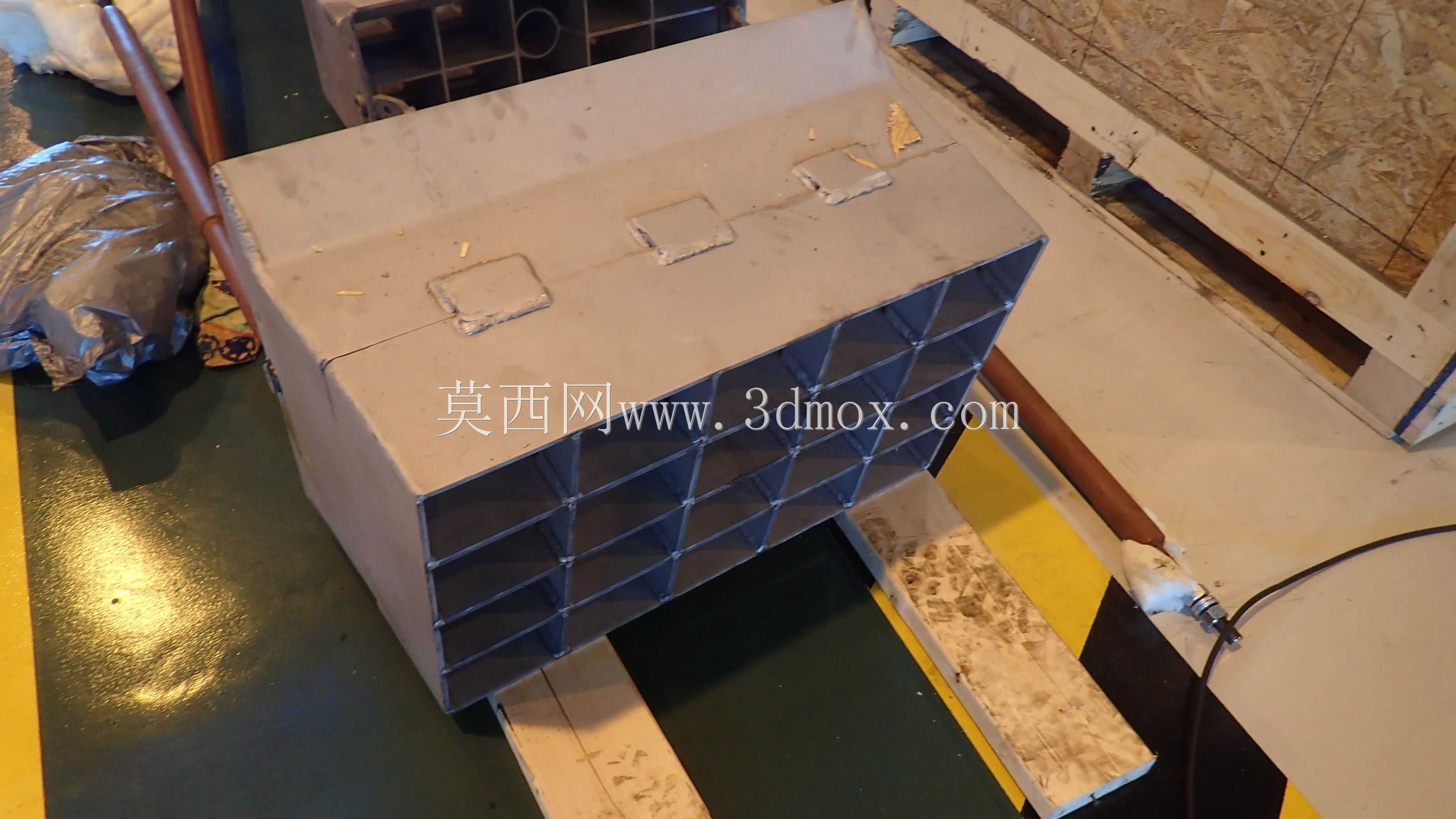

　　从结构设计角度来看，该风箱采用长方体箱型焊接结构，主体板材选用普通碳素结构钢，壁厚根据风道内风压等级选取，常规亚临界机组配套的同类型风箱壁厚多在4-6mm区间，外部间隔布置横向与纵向的加强筋，避免风机启停过程中风压波动引发的箱体共振变形。风箱两端设置带安装支耳的连接法兰，法兰面加工有密封槽，配套耐高温石棉橡胶垫片实现与相邻风道的硬密封连接，支耳上的安装孔预留2-3mm的调节余量，抵消现场安装时的土建基础误差与风道焊接变形量。风箱内部设置多道导流隔板，隔板的角度与布置位置经过流场仿真优化，将进入风箱的高速气流均匀拆分到各个出口支管，避免箱内出现涡流区造成的压损过大问题，隔板与箱体采用连续角焊缝连接，焊缝高度不低于板材壁厚的0.7倍，防止长期受气流冲刷出现焊缝开裂漏风。

　　实际应用场景中，该风箱输送的介质是经过空气预热器加热后的热二次风，风温通常在300-350℃区间，因此设计时需要考虑热膨胀补偿，在风箱与固定风道的连接位置预留膨胀间隙，或是在相邻段设置非金属膨胀节，避免热态运行时的热应力拉扯损坏焊缝。风箱外侧设计有快开式检修门，方便停机时进入箱内检查导流板磨损情况、清理积灰，检修门采用杠杆式锁扣压紧结构，无需额外工具即可快速开启，密封面采用耐高温石墨盘根，保证运行时无漏风。安装边界方面，该风箱的底部支撑需要落在锅炉顶部的刚性梁上，支撑点设置滑动支座，允许风箱沿长度方向自由热膨胀，支耳的连接螺栓采用高强度螺栓，紧固力矩符合烟风煤粉管道设计规范的相关要求，避免运行中出现螺栓松动。

　　设计过程中需要重点核算风箱的整体刚度，在额定风压下箱体的最大变形量不超过箱体长度的1/1000，防止变形后法兰面出现密封间隙导致漏风，漏风不仅会增加送风机的电耗，还会造成进入炉膛的风量偏离设计值，影响燃烧调整的准确性。内部导流板的设计需要结合CFD流场仿真结果反复迭代，保证各个出口支管的风量偏差控制在5%以内，对于靠近入口位置的导流板，表面可以额外堆焊耐磨层，应对气流中携带的少量飞灰冲刷，延长部件的使用寿命。风箱的进出口尺寸需要与上下游风道完全匹配，法兰螺栓孔的孔距、孔径严格遵循烟风管道法兰的通用标准，方便现场安装时直接对接，无需额外制作过渡段。

　　这类顶部空气风箱区别于常规的水平布置风箱，安装位置在炉顶高处，因此设计时还需要考虑吊装的便利性，箱体顶部设置有专用吊耳，吊耳的位置经过重心核算，保证吊装时箱体保持水平，避免吊装过程中出现变形。日常运行中，风箱外部会包覆保温层，减少热空气的散热损失，保温层外设置金属护板，防止雨水渗入保温层影响保温效果。在机组检修期间，需要重点检查风箱内部的焊缝磨损情况、导流板是否有变形脱落、法兰密封垫是否有老化破损，发现问题及时处理，避免运行中出现漏风、部件脱落堵塞风道的问题，保障锅炉风烟系统的稳定运行。
