鹌鹑电子IEC320C14RC电源接插件结构

　　做电气柜内部布线、小型工控设备供电接口选型的时候，IEC规格的电源输入接插件是绕不开的标准件，这次拆解还原的这款C14规格接插件，是日常设备里普及率极高的AC输入接口，平时拆开关电源、小型工控主机、桌面测试仪器的时候，机身上那个品字形的市电输入口基本都是这个规格的衍生型号。

　　先从实际应用场景说，这类接插件最核心的使用场景是作为设备端的市电输入接驳端，替代传统的直接焊线出线结构，一方面能让设备的供电线缆实现可插拔更换，运输、售后维护的时候不用拖着整根电源线，线缆损坏也不用拆设备换线，直接替换标准品字电源线就行；另一方面标准化的接口尺寸能兼容全球范围内符合IEC320标准的公头线缆，不管是国标三插、美标插头还是欧标插头转C13的线，都能直接适配，不用针对不同销售区域单独改设备的进线结构，对出口型设备的设计来说能省不少安规认证的重复工作。

　　从功能特性上看，这款接插件的三个接触端子分别对应火线、零线、保护接地，接地端子的接触弹片做了前置设计，插头插入的时候接地脚先接触，拔出的时候最后断开，完全符合安规设计里的接地优先要求，能避免设备带电插拔过程中出现外壳浮电的风险。端子的接触部分用的是弹性铜材冲压结构，表面做了镀镍处理，既能降低接触电阻减少大电流通过时的温升，也能避免长期使用后铜材氧化导致的接触不良，额定通流能力匹配常规10A级别市电输入的需求，覆盖绝大多数桌面级设备、小型工控单元的供电功率上限。

　　设计思路上，整个接插件的外壳用的是阻燃级工程塑料注塑成型，卡扣结构做了嵌入式设计，安装的时候可以直接卡在设备面板的标准开孔里，不需要额外打螺丝固定，面板开孔的尺寸是行业通用的C14安装位，替换同规格其他品牌的接插件不用重新改面板开孔，兼容性拉满。端子和塑料外壳之间做了防呆错位结构，装配的时候不会把火零地端子的位置装反，端子尾部的焊线位置做了挡墙结构，焊锡的时候不会有锡渣流到接触腔里造成短路风险，外壳的拼接缝做了错位迷宫结构，能避免手指误触到内部带电端子，满足基本的电气间隙要求。

　　再说到安装边界的尺寸，这款接插件的面板外露部分轮廓是标准的品字接口外形，嵌入设备内部的深度控制得比较紧凑，就算是内部空间局促的小型开关电源、薄型工控设备也能装下，不会和内部的PCB板、布线结构产生干涉。接插件的固定卡扣在外壳两侧，卡扣的压缩行程适配1.0-1.5mm厚度的设备面板，不管是金属钣金机箱还是塑料外壳的设备，都能卡接牢固，长期插拔不会出现松动移位的问题。端子尾部的接线端既可以做焊线处理，也可以搭配快速插簧端子，方便生产线上快速装配，不用每个接头都上焊锡，能提升整机组装的效率。

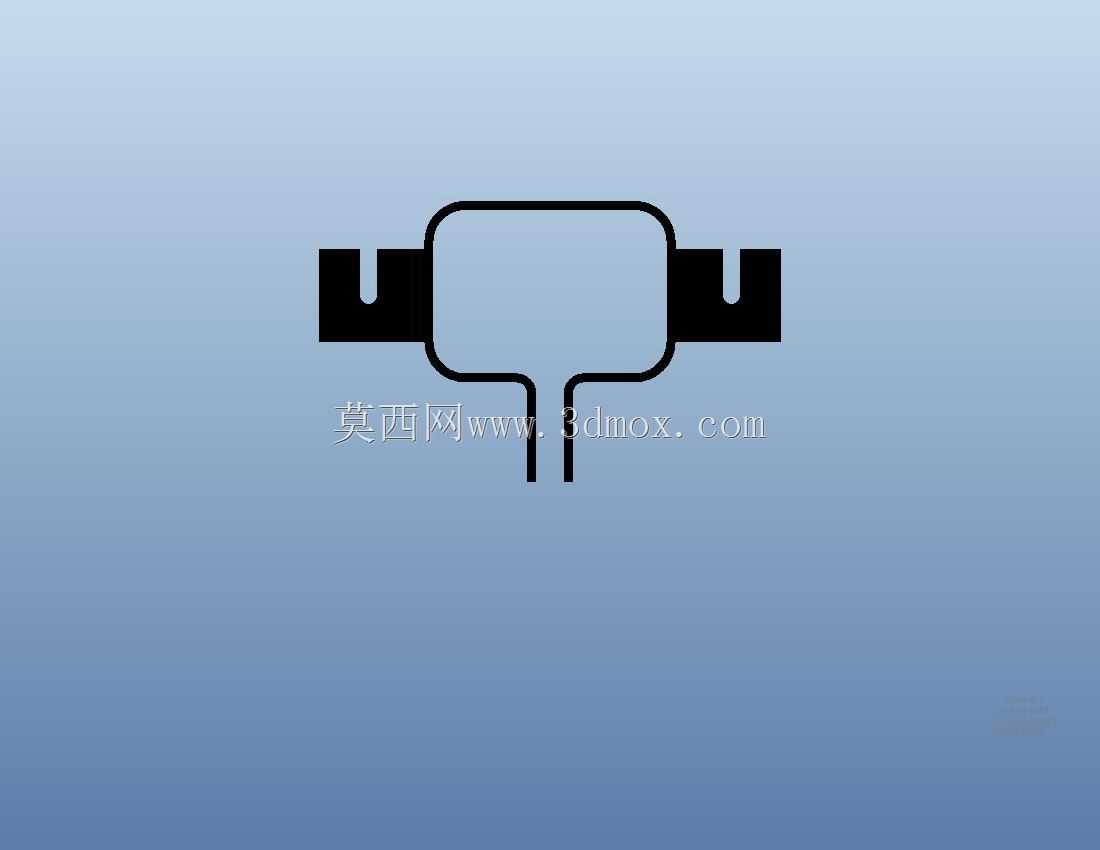

　　平时做三维建模的时候，这类标准接插件的模型重点要还原的是安装配合尺寸，比如面板开孔的长宽尺寸、卡扣的位置和压缩量、端子的相对位置、插头插入的配合深度，这些尺寸如果做不准，实际结构设计的时候就会出现装不上、插不到位的问题。建模的时候要注意把接触弹片的倾斜角度做准确，不然模拟装配的时候会出现干涉，还有外壳上的导向筋结构，是插头插入时的定位结构，位置偏差大了插头插进去会有卡顿甚至插不进去的情况。另外接地端子的突出长度要比火零端子长2mm左右，还原真实的接地优先结构，这部分细节虽然不影响安装，但能体现出模型对安规设计的还原度，做电气布线模拟的时候也能更贴近真实的通断顺序。

　　很多刚入行的结构工程师做设备供电接口设计的时候，容易忽略接插件尾部的布线空间，只算面板上的安装尺寸，结果实际装配的时候电源线弯不过来，顶到内部的元器件，这款接插件的尾部出线方向是垂直于面板的，建模的时候已经把尾部端子的突出长度、焊线后需要的弯曲半径都预留出来了，做结构校验的时候直接调用模型就能检查内部空间是否足够，不用自己再去查手册算尺寸，能省不少前期选型校核的时间。
