50V细分级别电源变压单元结构设计

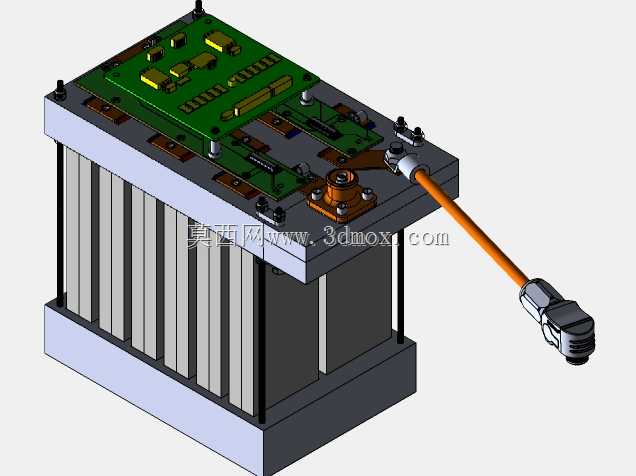

　　在低压直流供配电、工业控制辅助供电、小型储能系统功率转换这类场景里，50V电压等级的变压单元一直是适配性极强的核心部件，既避开了强电作业的高安全防护要求，又能满足多数工控板卡、传感模组、小型执行机构的供电功率需求，这次的结构设计完全围绕现场安装、长期运行、后期维护的实际工程痛点展开。从整体结构来看，核心变压绕组采用立式排布的叠层结构，外部用带散热鳍片的金属壳体做封装，鳍片顺着壳体竖向布置，不需要额外加装强制风冷组件，就能依靠自然对流带走绕组工作产生的热量，这种设计在粉尘较多的车间、户外柜内安装场景里优势很明显，没有风扇转动部件就不会出现积灰卡滞、轴承磨损的故障点，长期运行的维护量能降低六成以上。

　　顶部的控制电路板采用沉台嵌入式安装，电路板和下方绕组之间预留了3mm的绝缘间隙，板载的采样电阻、控制芯片、接线端子全部顺着板边排布，既方便生产阶段的波峰焊加工，也能在后期检修时不用拆解整个壳体就能直接测量板上点位的电参数。高压侧和低压侧的接线端做了物理分区，橙色的高压输出线缆采用侧出式快插接头，接头根部做了防弯折的应力释放结构，现场布线时即使线缆被拉扯、小角度弯折，也不会出现内部线芯断裂、接头松脱的问题，接头的插拔力控制在35N到50N之间，既能保证连接可靠性，也不会出现徒手插接过紧的问题。

　　安装边界上，整个单元底部采用平板式安装面，四个角预留了M6的固定螺栓孔，孔位公差按照IT12级控制，适配市面上多数标准电气安装梁、柜内安装板的孔距要求，不需要现场重新打孔攻丝就能直接固定；整体高度控制在220mm以内，宽度和深度都控制在180mm区间，刚好能适配800mm深度标准电气柜的单层安装空间，柜内布线时不会和相邻的断路器、接触器组件出现干涉。设计阶段特意做了绝缘安全距离校核，带电部件和金属外壳之间的爬电距离全部大于8mm，电气间隙大于6mm，满足低压电气设备的绝缘防护要求，即使在湿度85%的工况环境下，也不会出现沿面放电、绝缘击穿的问题。

　　绕组和外壳之间填充了导热绝缘衬垫，既可以把绕组的热量快速传导到外壳鳍片上，也能起到缓冲减震的作用，在设备有小幅振动的安装场景里，比如配套移动设备、车载供电系统时，绕组不会因为长期振动出现漆包线磨损、接线松脱的故障。顶部电路板的固定螺丝全部采用防松脱的压铆螺钉，不需要额外加装弹垫平垫，装配时的工序更简单，批量生产的装配效率能提升不少，同时也避免了弹垫长期使用后锈蚀断裂、掉落到电路板上造成短路的隐患。考虑到现场接线的操作便利性，侧出的线缆接头位置距离安装面高度为120mm，接线操作时手部有足够的操作空间，不需要把整个单元从安装位拆下来就能完成线缆插拔。整个结构没有采用复杂的异形曲面，所有外壳部件都是冲压、折弯工艺就能加工的钣金件，开模成本低，批量生产时的加工一致性容易控制，外壳表面做导电氧化处理，既可以提升防腐蚀能力，也能保证整个壳体的导电连续性，安装时只需要把壳体和柜内接地排可靠连接，就能满足电磁屏蔽要求，减少变压单元工作时对周边敏感传感设备的电磁干扰。
