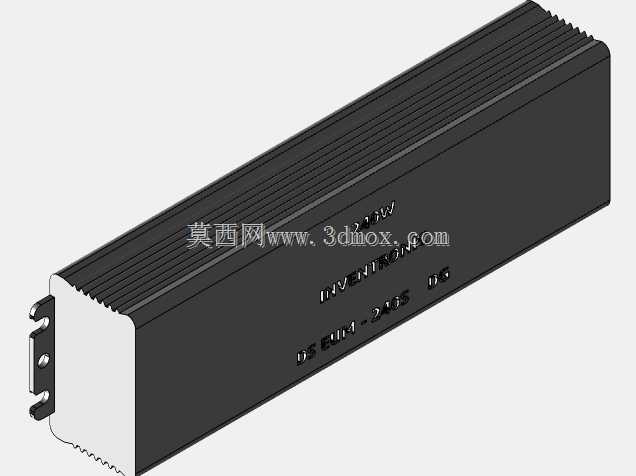

240W工业级驱动电源长条形结构设计

　　这款长条形工业驱动供电单元，在工业自动化配套、户外亮化工程、精密设备供电场景中有着极高的适配性，日常选型中经常会碰到安装空间局促、散热条件受限、接线端防护不足的问题，这款结构的设计刚好针对性解决了这类现场痛点。从结构设计思路来看，整体采用一体化拉伸铝壳作为主体散热结构，外壳表面做了平行分布的散热齿结构，齿高与齿间距经过匹配240W功率损耗的热仿真验证，在自然对流条件下即可将核心功率器件的结温控制在安全阈值内，无需额外加装散热风扇，避免了风扇转动带来的积尘、震动、寿命短板问题，适配长期无人值守的工业安装场景。

　　壳体两端的端板采用卡扣加螺丝的双重固定方式，一端预留了快接式接线端子的安装位，端子外侧做了凸起的防护挡边，既可以避免接线后线缆受力直接拉扯端子焊点，也能在侧面溅水、落尘时给接线端提供额外防护，满足常规工业场景的基础防护要求；另一端为密封端板，仅预留了状态指示灯的透光孔，日常运行时可通过指示灯直观判断供电状态，无需拆开壳体检测。外形尺寸方面，整体采用窄长型的截面设计，宽度控制在较小的尺寸范围内，适配标准DIN导轨旁的侧装空间，也可以直接通过壳体两端的固定耳用螺丝锁附在设备内壁、安装梁上，安装边界预留了足够的接线操作空间，接线端一侧预留的手指操作空间可以满足不用特殊工具就能完成线缆压接、锁紧的操作，现场安装效率更高。壳体表面的标识采用激光蚀刻工艺，不会因为长期高温、擦拭出现标识脱落的问题，型号、功率、接线定义的标识位置刚好在接线操作的可视范围内，接线时无需反复翻转设备核对定义，减少现场接错线的概率。从实际用途来看，这款供电单元主要是给工业现场的传感模块、驱动板卡、小型执行机构提供稳定的直流供电，内部的灌封腔设计可以在装配完成后填充导热灌封胶，既可以提升内部器件的散热效率，也能在高湿、多粉尘的现场环境中保护内部电路板不受腐蚀、短路，相比普通开放式的电源模块，环境适应性提升明显。

　　结构设计时还考虑了批量生产的装配便利性，铝壳采用标准拉伸型材切割，不需要复杂的二次加工就能满足装配精度要求，端板采用冲压成型，尺寸一致性好，装配时不需要额外修配就能完成组装，生产良率高，成本可控。安装固定位的孔位做了沉头设计，锁附螺丝后螺丝头不会突出壳体表面，避免多台设备并排安装时出现干涉，也不会刮伤安装人员的手部。壳体的边角做了小圆弧过渡处理，没有尖锐的棱角，在机柜内部布线时不会刮伤线缆绝缘层，减少现场布线的安全隐患。内部的PCB安装位预留了导热垫的压缩空间，装配时功率器件通过导热垫直接贴合铝壳内壁，热阻更低，长期满负载运行时的温度升幅更小，器件寿命更有保障。

　　接线端子选用了大电流的弹片式端子，单孔可以接入符合线径要求的多股软线，锁紧后拉力满足工业布线的拉力要求，不会因为设备运行震动出现线缆松脱的问题。整体结构没有多余的装饰性设计，所有结构特征都服务于散热、安装、防护、装配的实际需求，没有为了外观增加不必要的加工工序，是典型的工业级实用化结构设计，在做同类供电产品的结构选型、三维建模参考时，这款结构的散热齿设计、端板固定方式、接线端防护结构、安装位布局都有很高的参考价值，建模时可以直接参考其尺寸比例、特征排布，结合自身的功率需求、安装空间调整对应参数，减少前期结构验证的时间成本。
