往复式活塞曲柄连杆传动结构

　　这套往复式活塞传动结构，是内燃机、容积式泵、液压执行单元里最核心的运动转换组件，日常做动力类设备选型、非标传动结构设计时，这类结构的参数匹配直接决定整套设备的运行效率与寿命。从实际应用场景来看，小到便携燃油动力工具的单缸动力单元，大到固定工位的液压增压泵、低压流体输送泵，都能见到同原理结构的身影，只是根据输出功率、工作介质的不同，在密封形式、材质选型、配合公差上做针对性调整。

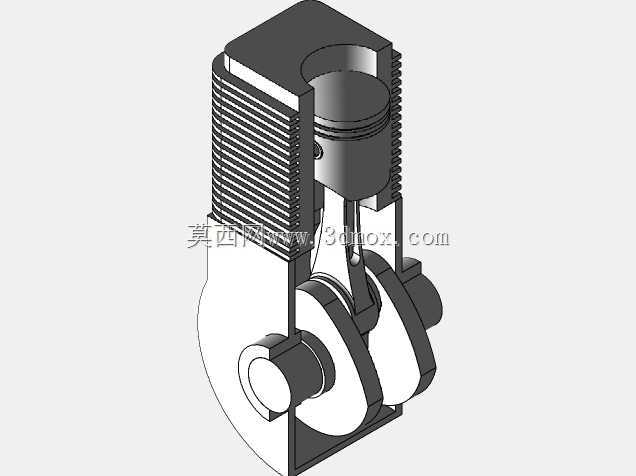

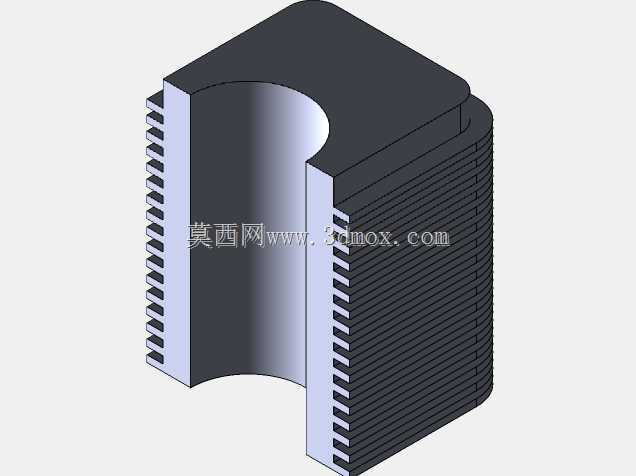

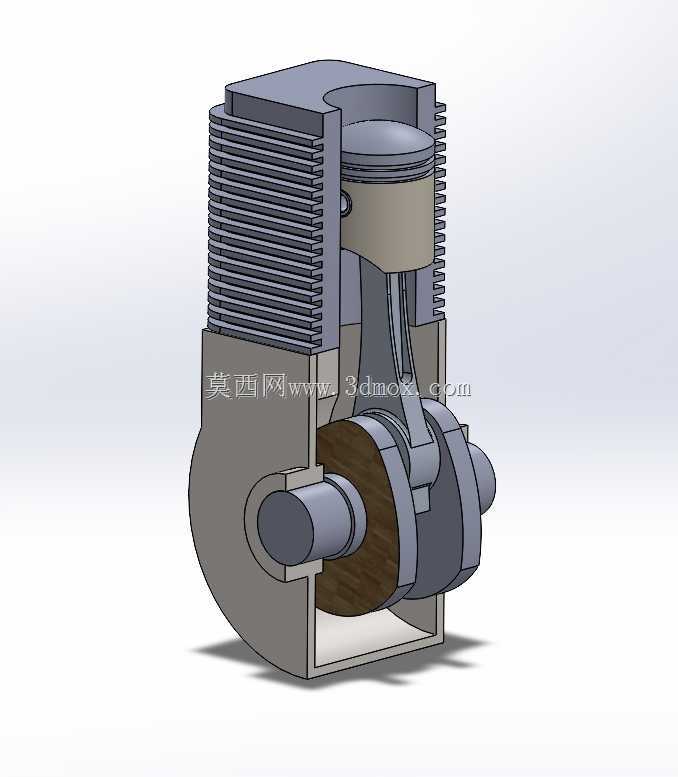

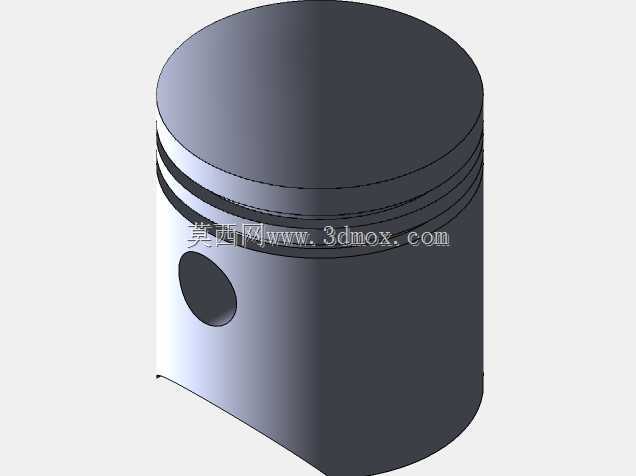

　　从结构功能逻辑来看，这套组件的核心作用是把活塞的直线往复运动，通过连杆与曲柄轴的配合转换为旋转扭矩输出，反过来也可以将曲柄的旋转输入转换为活塞的直线推压动作，适配不同的动力传递需求。活塞部分采用圆柱式结构，与气缸内壁做高精度间隙配合，侧面预留活塞环安装槽位，实际生产中会根据工作介质选装气环、油环或者密封导向环，燃烧工况下用合金铸铁活塞环保证高温下的密封与耐磨性能，液压或者气动工况下则会更换为填充聚四氟乙烯组合密封，降低内泄提升容积效率。气缸外壁设计有密集的横向散热鳍片，这是风冷式散热结构的典型特征，鳍片的间距、高度经过匹配计算，保证设备运行时活塞与缸壁摩擦产生的热量、燃烧工况下的燃气热量能够快速通过鳍片与空气对流散出，避免缸内温度过高导致润滑失效、零件热变形卡滞。

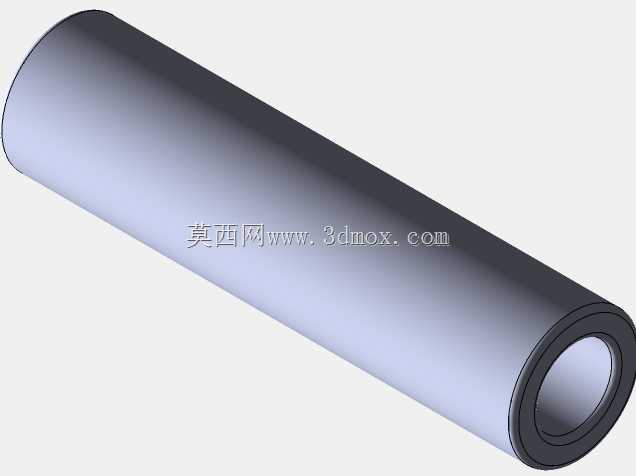

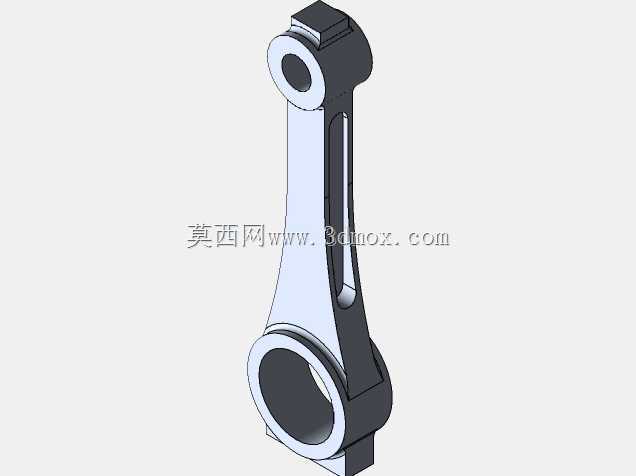

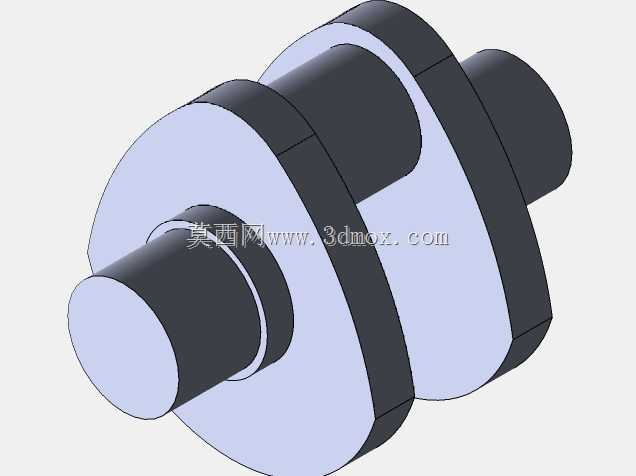

　　设计这类结构时，首先要确认的是活塞行程与曲柄偏心距的对应关系，曲柄的偏心回转半径直接决定活塞的往复运动行程，两者为严格的2倍数值关系，这个参数一旦确定，整套结构的安装长度边界就基本固定。连杆作为连接活塞与曲柄的传力部件，小头端通过活塞销与活塞内部的销座铰接，大头端做剖分式结构配套轴瓦与曲柄销连接，设计时需要校核连杆的抗弯、抗扭强度，尤其是高速往复工况下，还要做动平衡计算，避免往复惯性力带来的整机振动。曲柄轴的支撑端设计有双轴承安装位，实际装配时会根据载荷大小选装深沟球轴承或者滑动轴瓦，保证旋转过程的同轴度，降低运行噪音与磨损。

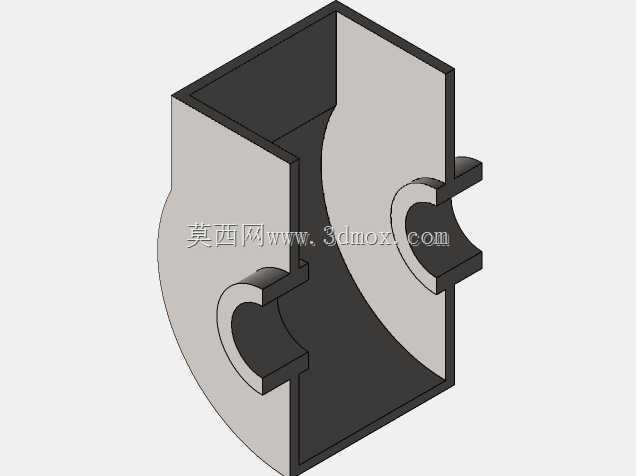

　　从安装边界来看，这套结构的气缸部分为圆柱外形，下端曲轴箱为近似方形的安装基座，基座上预留有螺栓固定孔位，安装时需要保证气缸中心轴线与曲柄回转中心的垂直度公差控制在0.02mm以内，否则会出现活塞偏磨、连杆受力异常的问题，大幅缩短组件使用寿命。活塞处于上止点位置时，活塞顶面与气缸盖之间需要预留合理的压缩间隙，燃烧工况下这个间隙决定了压缩比参数，泵类工况下这个间隙则影响容积效率，间隙过小容易出现活塞撞缸的故障，间隙过大则会导致工作效率下降。

　　实际做三维建模时，这类结构需要重点关注运动干涉检查，尤其是曲柄旋转到不同角度时，连杆大头与曲轴箱内壁、活塞裙部与曲轴箱的间隙是否足够，很多新手建模时容易忽略运动过程的间隙校核，做出的模型转到特定角度就会出现零件穿模，实际生产中就会出现零件碰撞打坏的故障。另外活塞销孔、曲柄销孔的同轴度，连杆大小头孔的平行度都是建模时需要严格标注的形位公差，这些公差直接影响装配后整套结构的运行顺畅度。在不同应用场景下，这套结构的细节会做适配调整，比如用在燃油发动机上时，活塞顶面会设计特殊的凹坑形状来匹配燃烧室形状，优化油气混合效果；用在液压泵上时，活塞上会增加多道密封槽，进出油口的配流结构会集成在缸体端部；用在小型空气压缩机上时，会在气缸盖上集成进排气阀片结构，不需要额外的配流机构。
