十字轴式双万向节传动连接结构

项目分类:通用机械零部件 发布时间:2025-02-09 ID:925488
  • 十字轴式双万向节传动连接结构
  • 十字轴式双万向节传动连接结构
  • 十字轴式双万向节传动连接结构
  • 十字轴式双万向节传动连接结构
  • 十字轴式双万向节传动连接结构
  • 十字轴式双万向节传动连接结构
  • 十字轴式双万向节传动连接结构
  • 十字轴式双万向节传动连接结构
  • 十字轴式双万向节传动连接结构
  • 十字轴式双万向节传动连接结构
  • 十字轴式双万向节传动连接结构

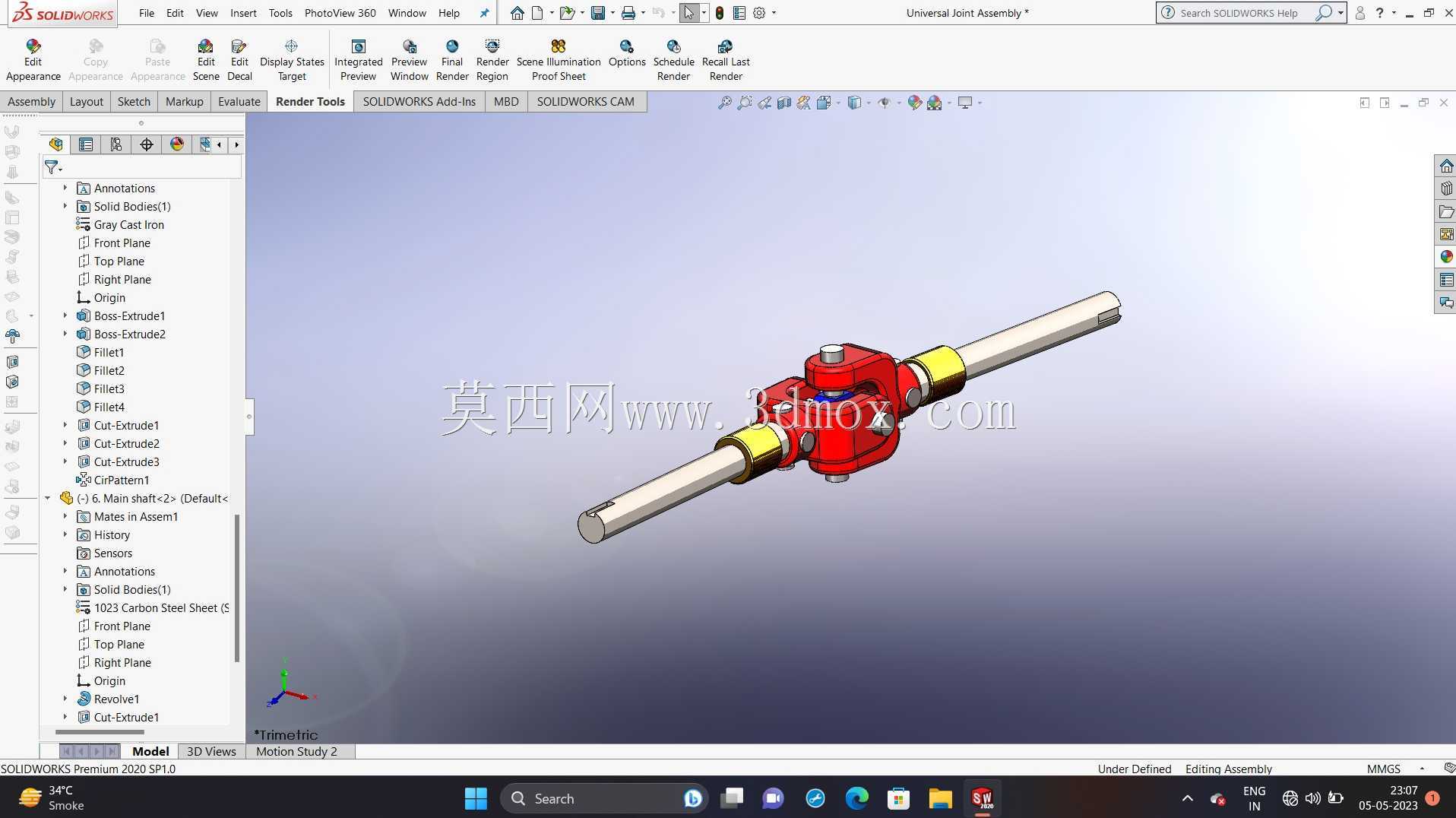

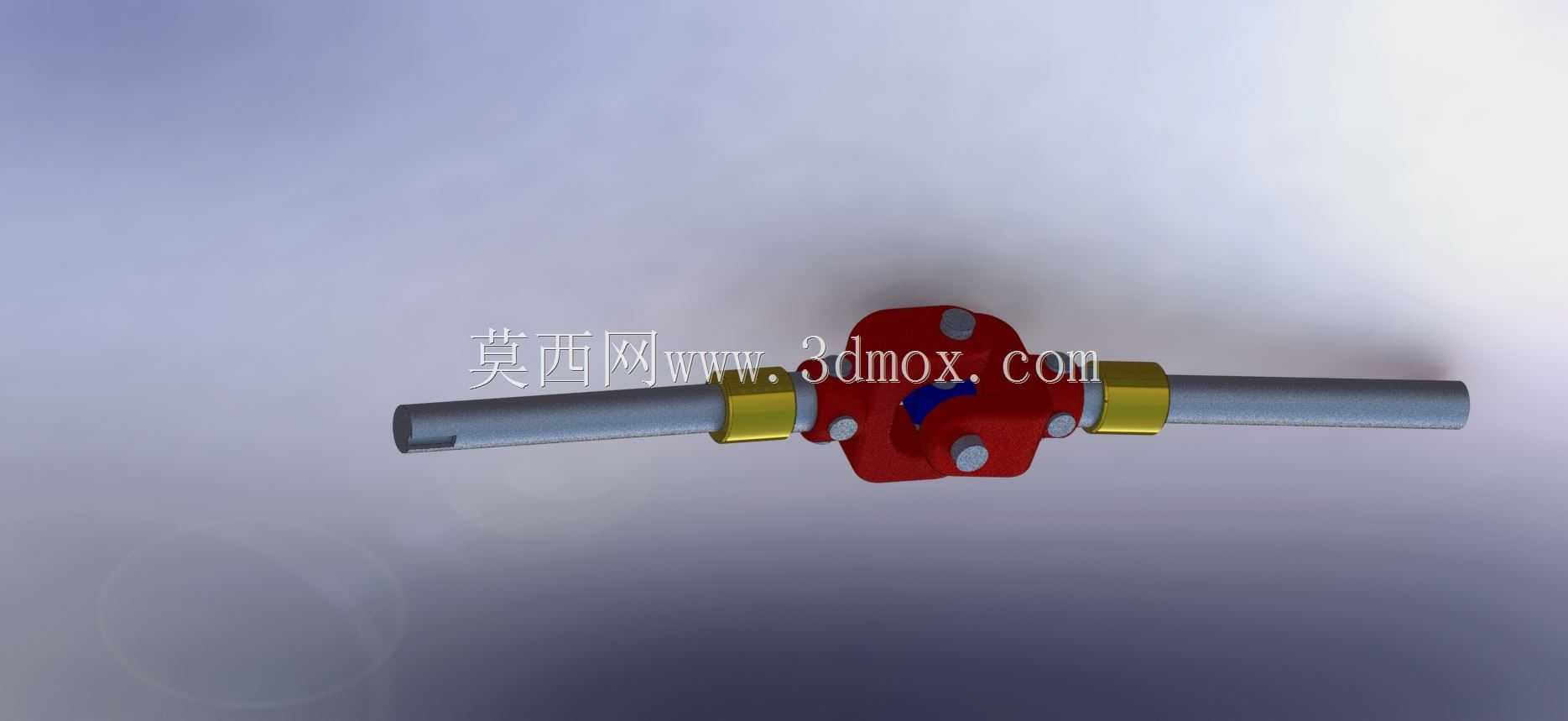

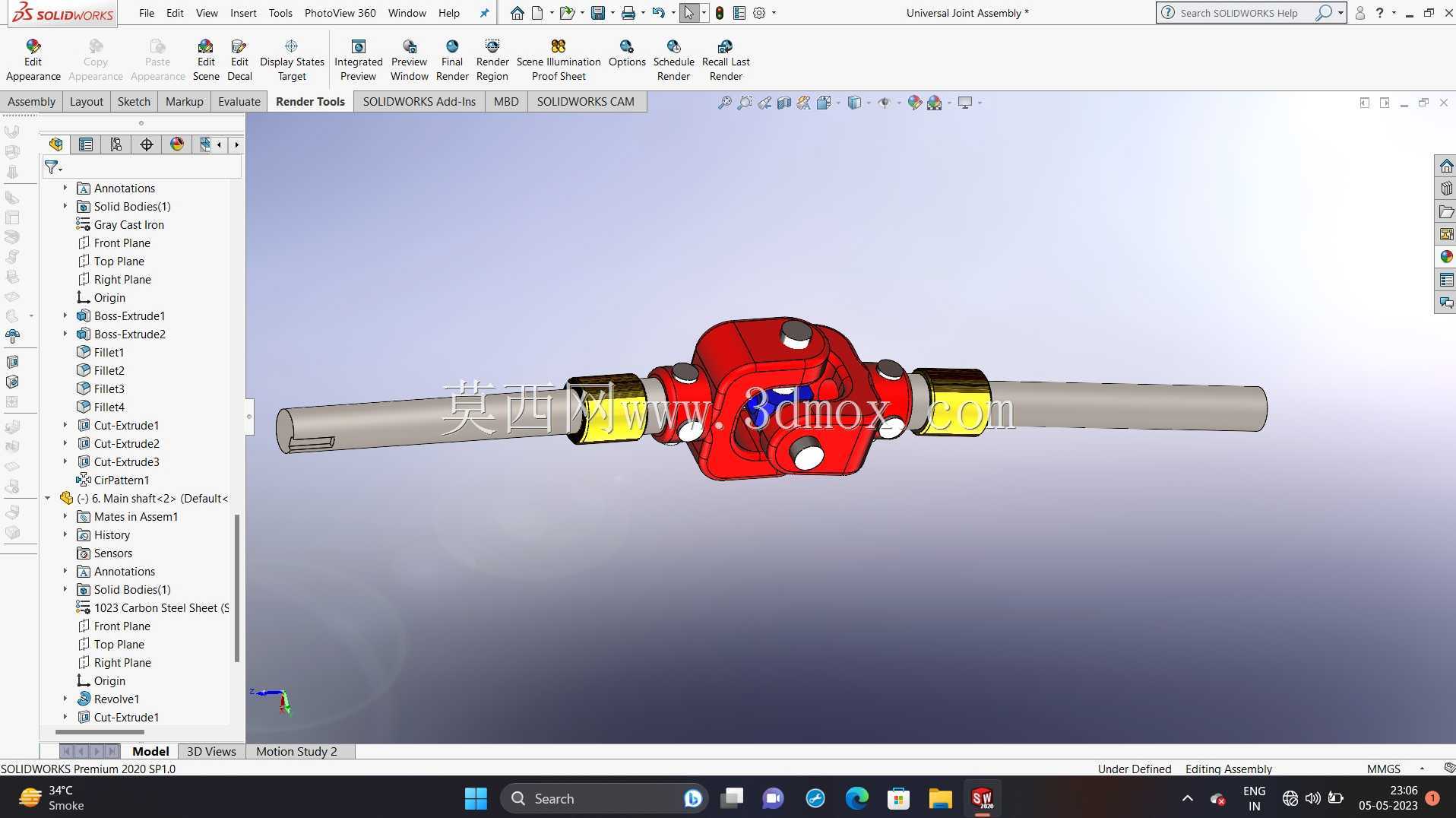

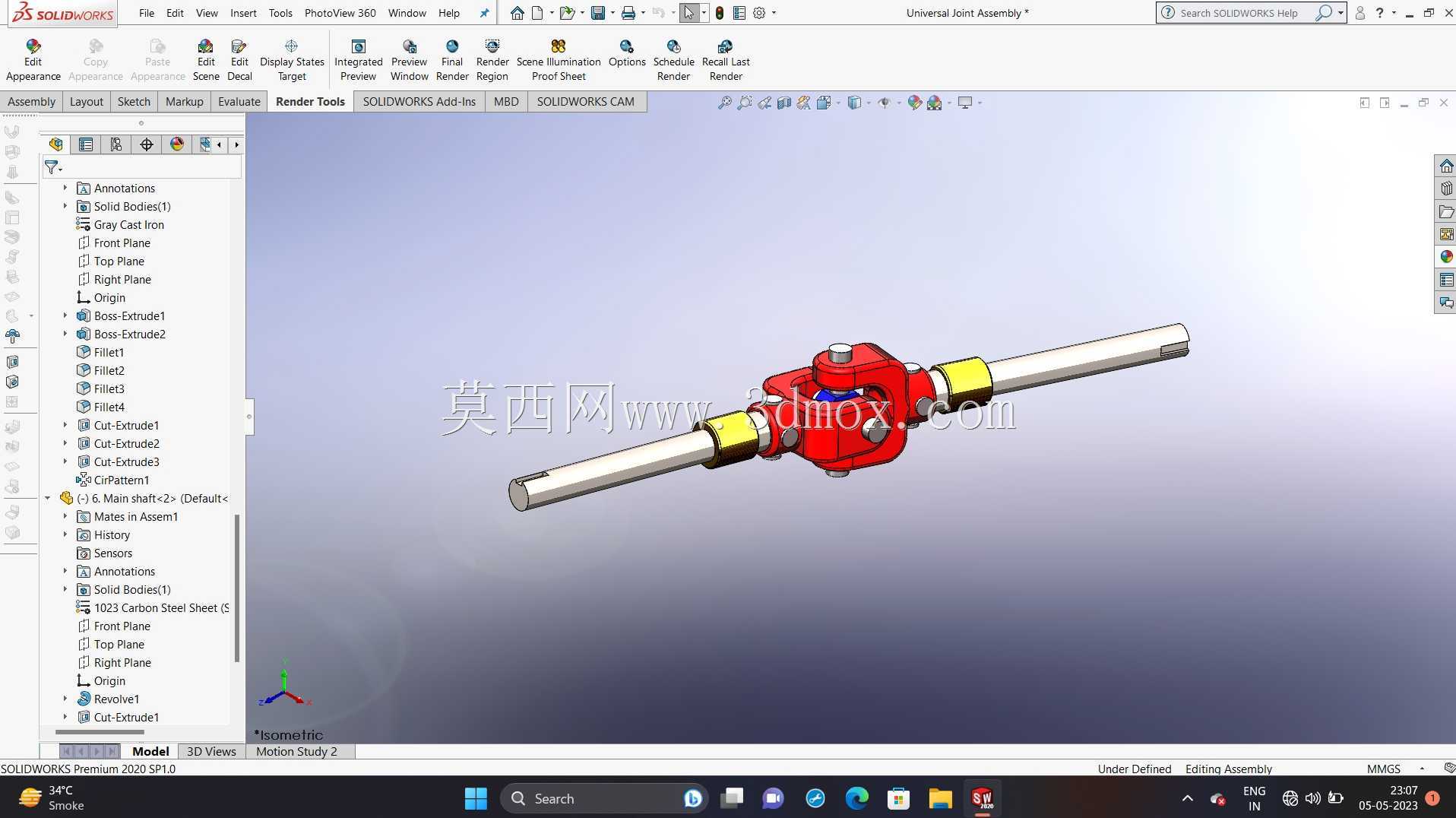

  在传动系统布局中,经常会遇到动力输出端与负载输入端轴线无法保持共线、存在空间夹角或者工作中相对位置会发生动态偏移的工况,这时候刚性联轴器无法满足补偿偏移的需求,万向节传动结构就成为这类场景下的核心连接部件。本次呈现的十字轴式万向节结构,采用双十字轴布局,相比单万向节可以消除单节传动时的转速波动问题,保证输入与输出端的转速同步性,适合对传动平稳性有要求的动力传输场景。

  从实际应用场景来看,这类结构最常见于车辆底盘的传动路径中,连接变速器输出轴与驱动桥主减速器输入轴,因为车辆行驶过程中悬架会随路面起伏产生跳动,变速器固定在车架上、驱动桥随悬架上下位移,两轴的轴线夹角和距离会持续变化,万向节可以在这种动态偏移的状态下持续稳定传递扭矩。除了车辆领域,在工业机床的进给传动、工程机械的工作机构传动、船舶甲板设备的动力传输中,这类双万向节结构也有大量应用,只要是两轴存在角向偏移、且需要在偏移状态下传递旋转动力的位置,都可以适配这类结构。

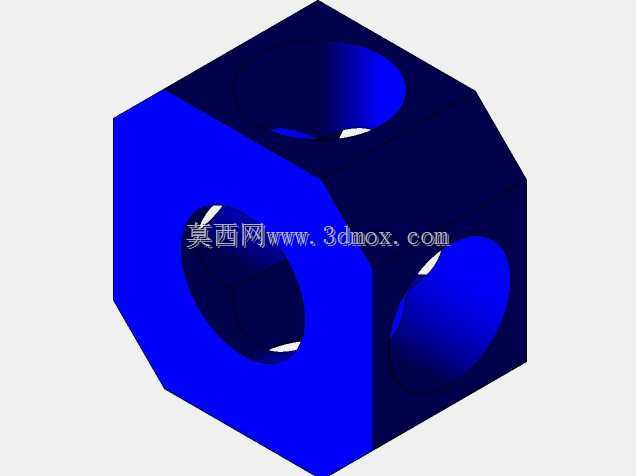

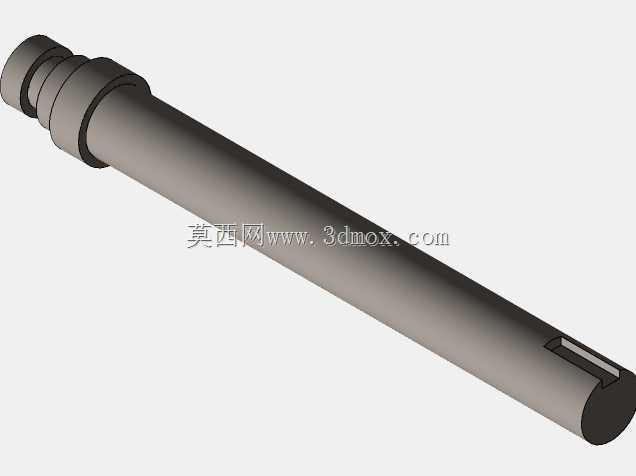

  从功能特性上看,该万向节组件的核心作用是实现变角度动力传递,补偿两轴之间的角向、轴向、径向偏移,同时传递额定范围内的旋转扭矩。结构上两个十字轴配合中间的连接叉体,两端的轴头可以分别连接输入与输出轴,轴头位置设置的限位与密封结构,能够避免工作中连接松脱,同时阻挡外界粉尘、水汽进入十字轴的铰接位置,减少铰接副的磨损。十字轴的铰接位置预留了润滑脂存储空间,日常维护时可以通过注油嘴补充润滑脂,降低铰接转动时的摩擦阻力,延长部件的使用寿命。

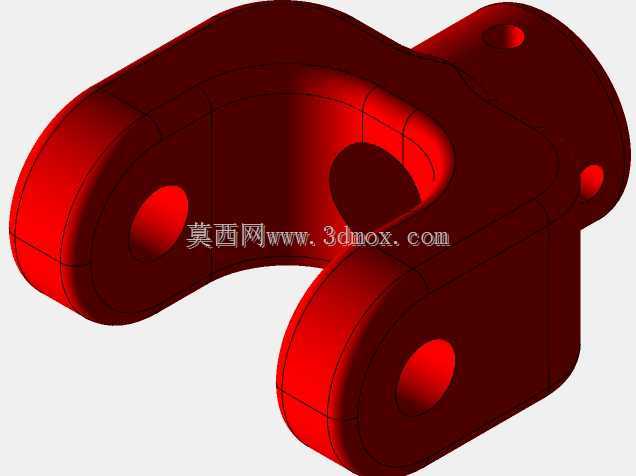

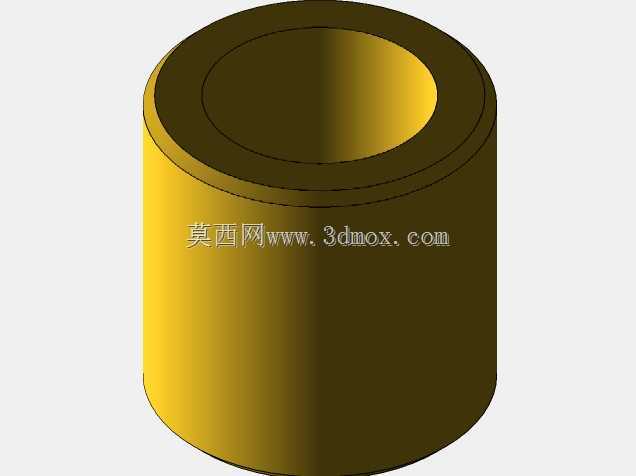

  设计思路上,这款万向节采用对称式布局,中间的连接叉体同时与两个十字轴配合,两端的轴叉结构完全一致,这种对称设计一方面可以抵消单万向节传动时的不等速特性,让输出轴的转速与输入轴完全一致,避免转速波动带来的传动冲击与振动;另一方面对称结构也降低了加工与装配的难度,两端的连接轴头可以采用统一规格,减少备件种类。十字轴的轴颈与叉体的配合位置采用滚针轴承结构,相比滑动摩擦结构,滚针轴承的转动阻力更小,承载能力更强,能够承受高扭矩传递时的径向载荷,适合大扭矩、中高转速的传动工况。

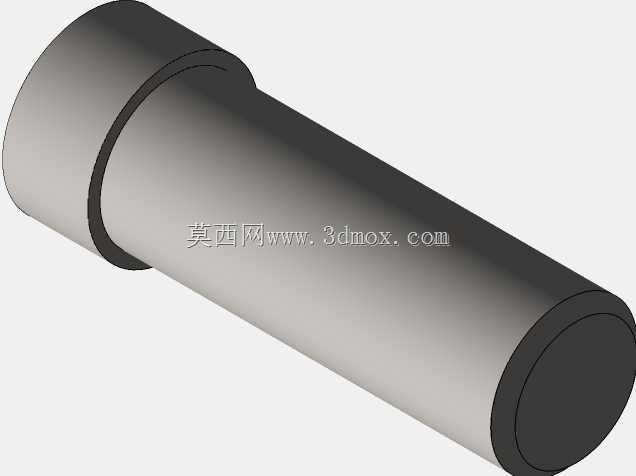

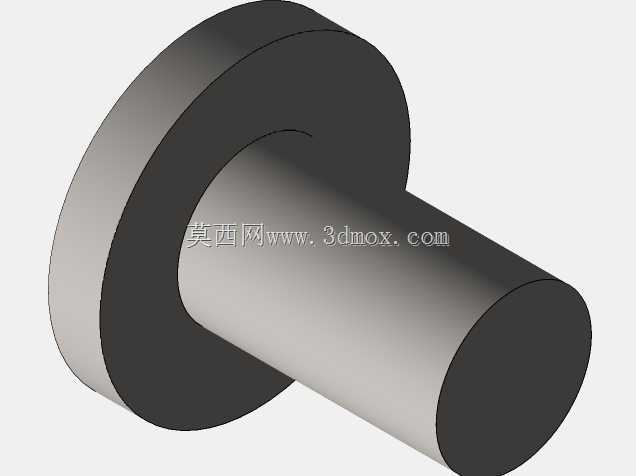

  从安装边界来看,该万向节组件的整体轴向长度在两轴处于共线状态时为固定值,当两轴存在夹角时,轴向尺寸会随夹角变化产生小幅伸缩,因此在布局安装时需要在轴向预留一定的窜动间隙,避免部件卡滞。两端轴头的直径为标准尺寸,可以适配对应规格的法兰或者轴套连接,允许的最大两轴夹角根据结构强度设定,在最大夹角范围内可以正常传递额定扭矩,超过夹角范围会导致十字轴轴颈受力异常,加剧磨损甚至出现断裂风险。安装时需要保证两个十字轴的相位一致,也就是两端叉体的平面处于同一平面,否则会失去双万向节的等速传动效果,出现转速波动的问题。

  在实际选型适配时,需要根据传递的最大扭矩、工作转速、两轴的最大偏移角度来确定万向节的规格,这款结构的十字轴采用合金钢材加工,表面经过淬火处理,具备足够的硬度与韧性,能够承受传动过程中的冲击载荷,轴体部分采用中空或者实心结构根据扭矩需求调整,在满足强度要求的前提下尽可能降低自身重量,减少旋转时的转动惯量,提升传动响应速度。日常使用中需要定期检查铰接位置的密封件是否破损,及时补充润滑脂,避免因为缺油导致铰接副早期磨损,当十字轴轴颈出现磨损间隙过大时,需要及时更换部件,避免传动过程中出现冲击、振动,影响整个传动系统的稳定性。
