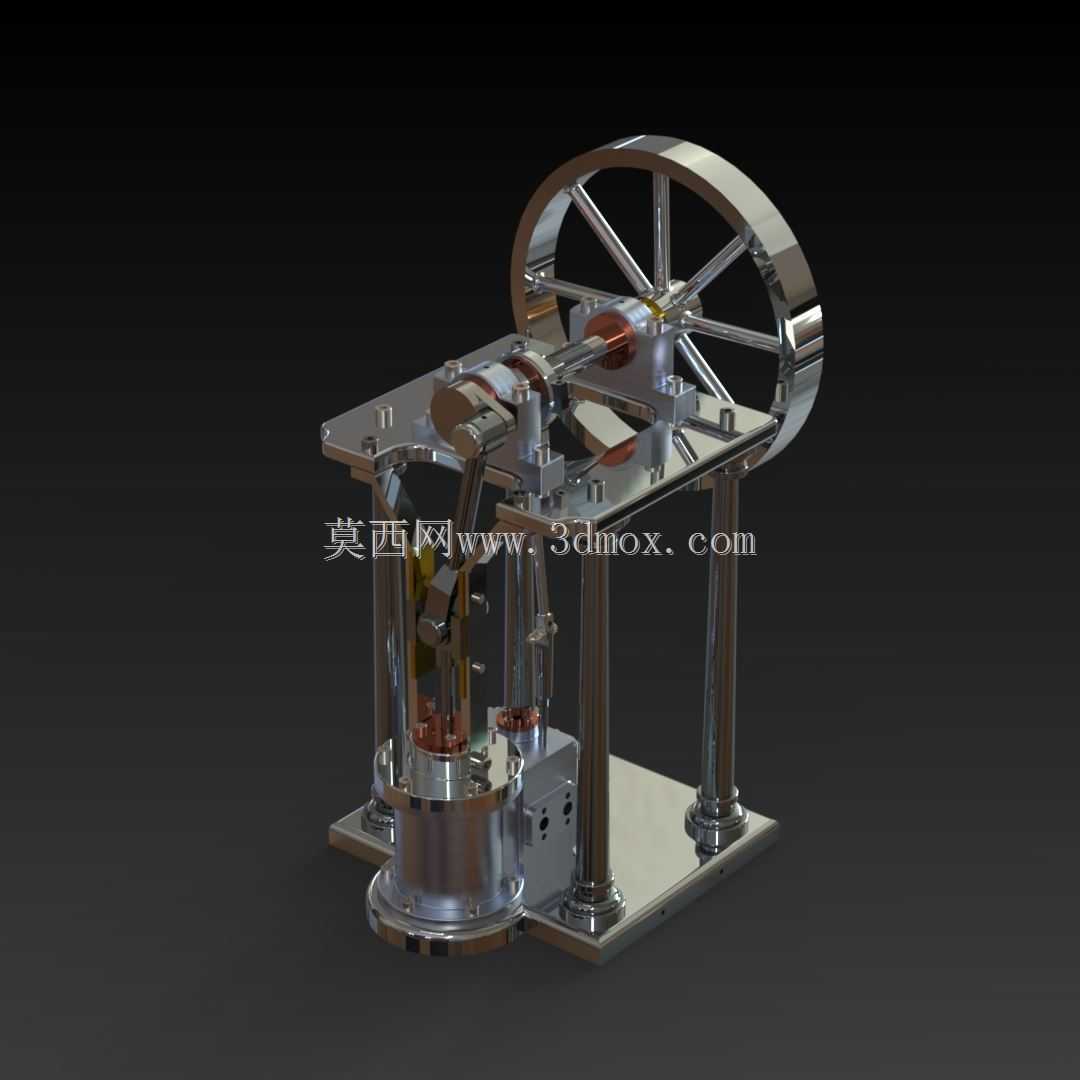

带滑动十字架构的单缸立式蒸汽机结构

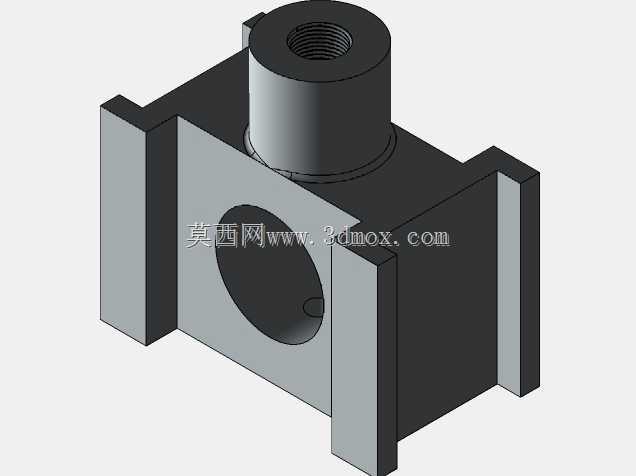

　　这套立式单缸蒸汽机结构，核心采用h.muncaster形式的滑动十字架作为活塞与曲柄之间的传动转接构件，从实际工程应用场景来看，这类小尺寸往复式动力装置常被用于小型教学演示台架、复古动力模型展陈、低压蒸汽驱动的微型实验负载配套，也可作为小型蒸汽动力系统的核心动力输出单元，适配低转速、恒定扭矩输出的轻载工况。从结构功能层面拆解，滑动十字架的核心作用是隔绝活塞侧向力，传统单缸蒸汽机如果直接将活塞连杆与曲柄连接，活塞在往复运动过程中会受到连杆摆动带来的侧向分力，长期运行会加剧气缸壁的偏磨，缩短密封件与缸体的使用寿命，而滑动十字架通过十字头在垂直导向槽内的直线往复运动，将活塞的直线运动与连杆的摆动动作完全解耦，活塞仅承受轴向的蒸汽推力，侧向力全部由十字头的导向支撑面承担，大幅降低缸套的磨损速率，提升整机运行的稳定性与维护周期。

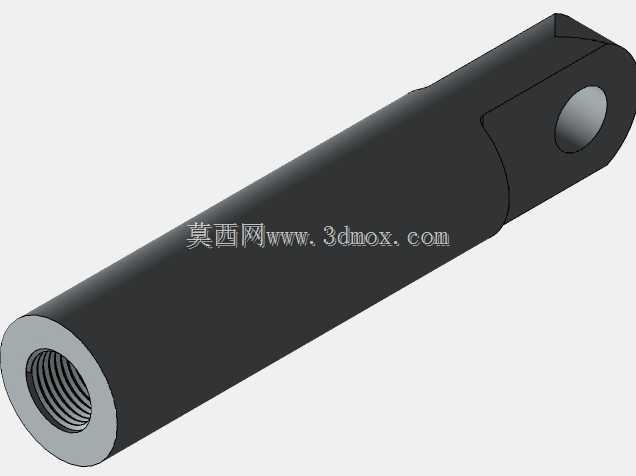

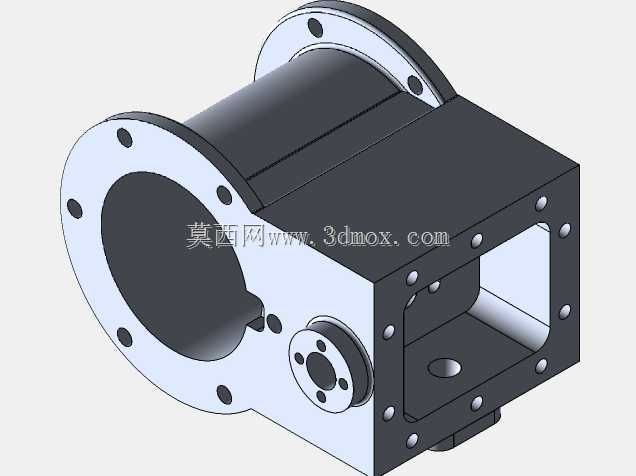

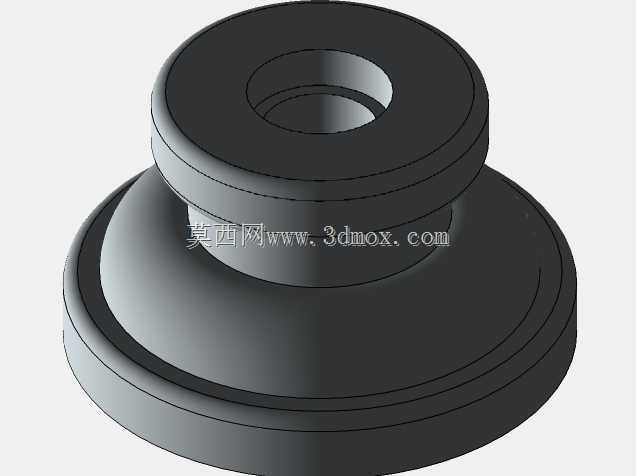

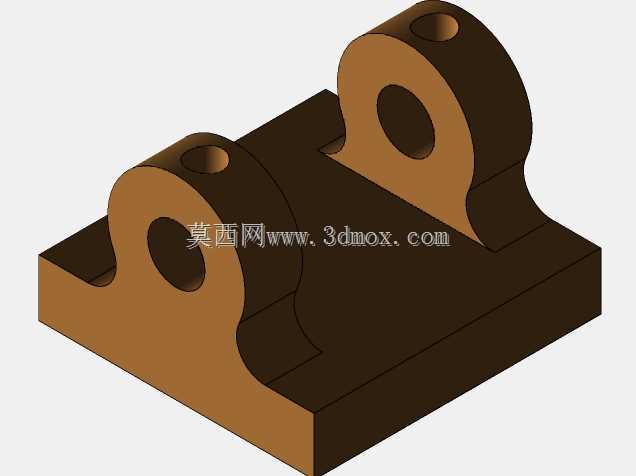

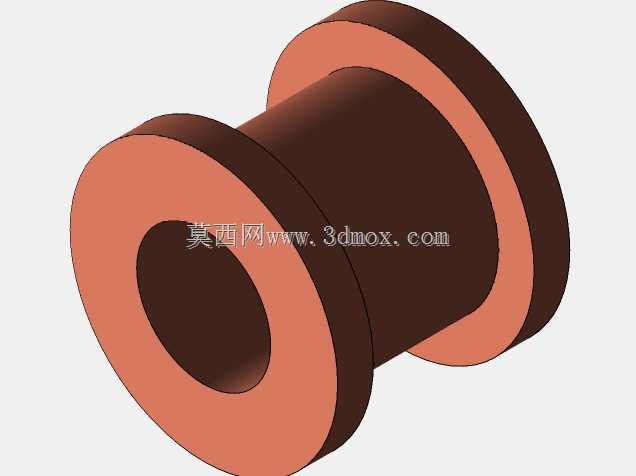

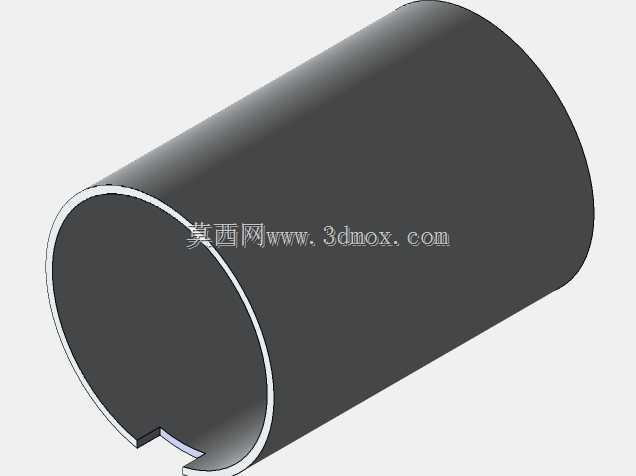

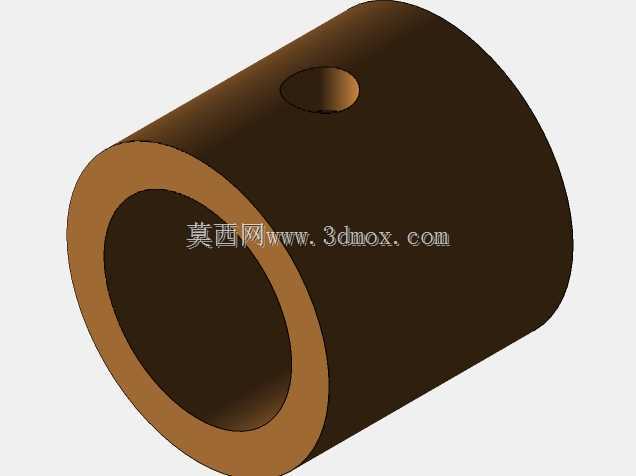

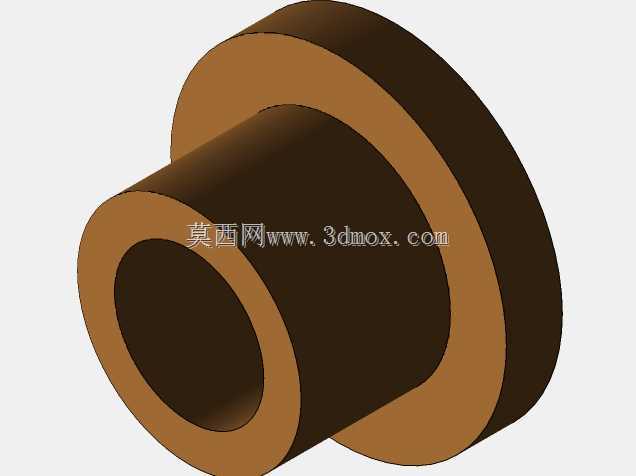

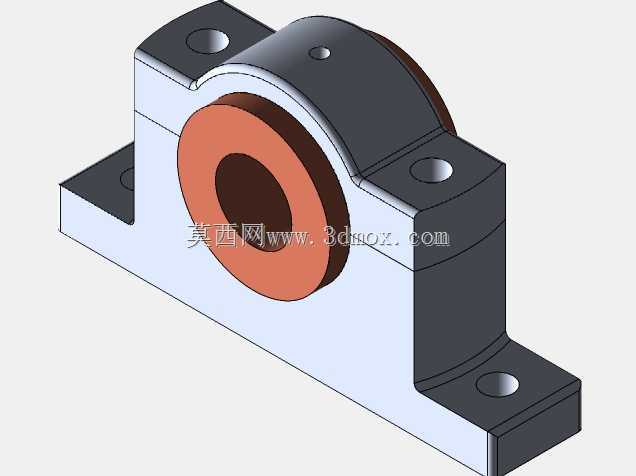

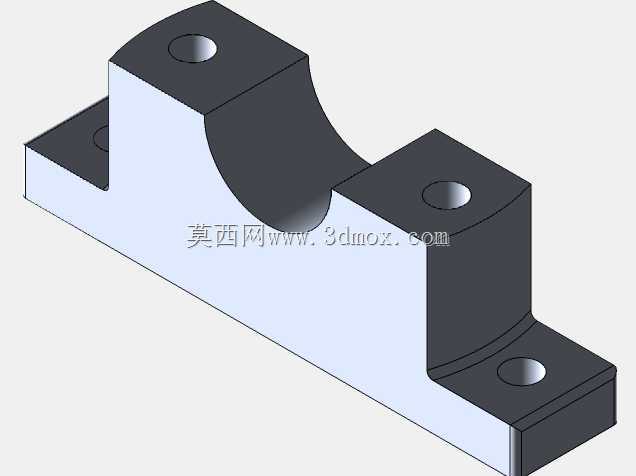

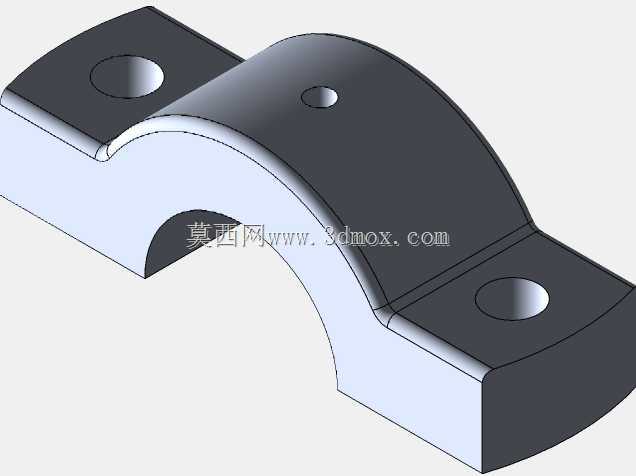

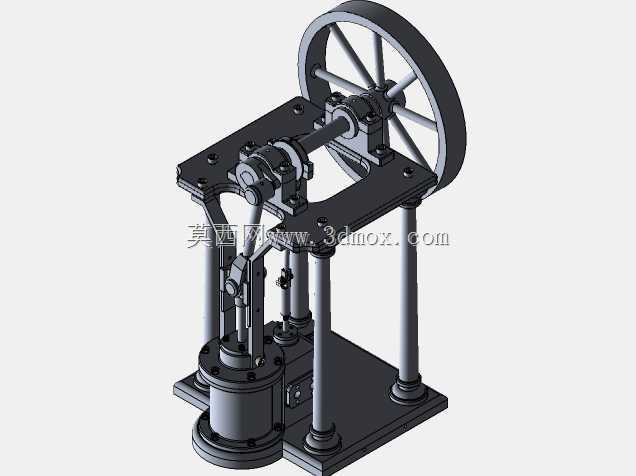

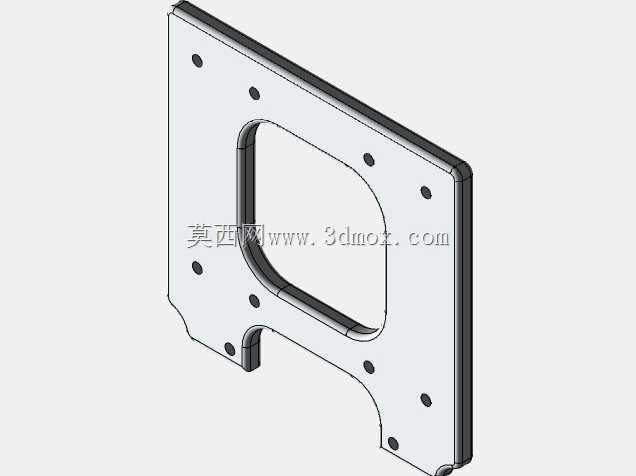

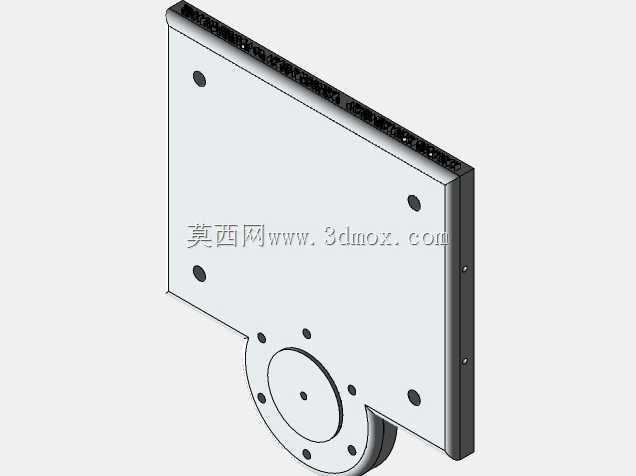

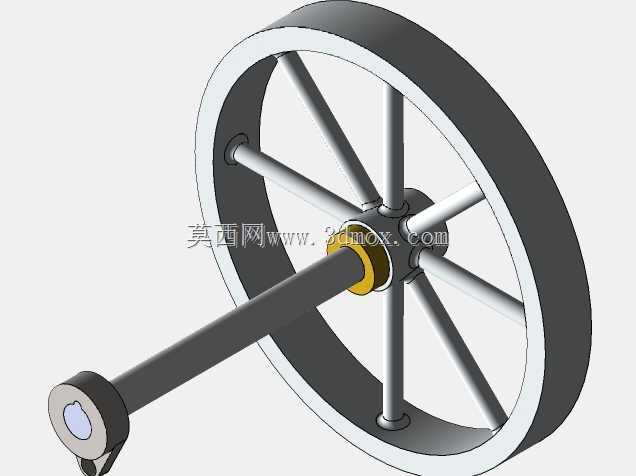

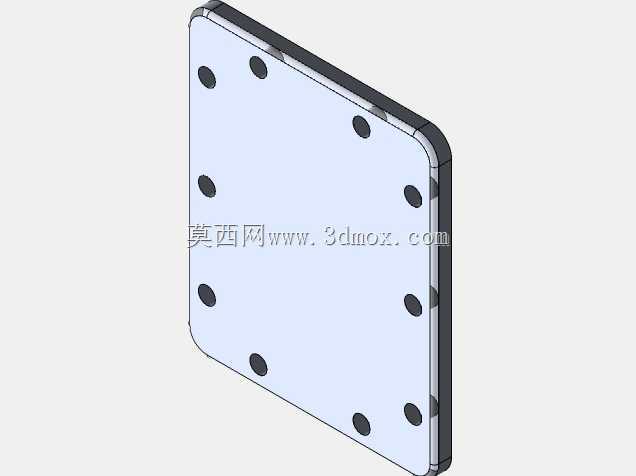

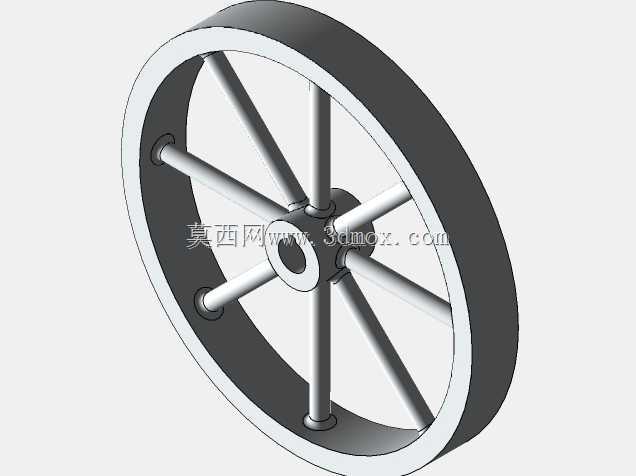

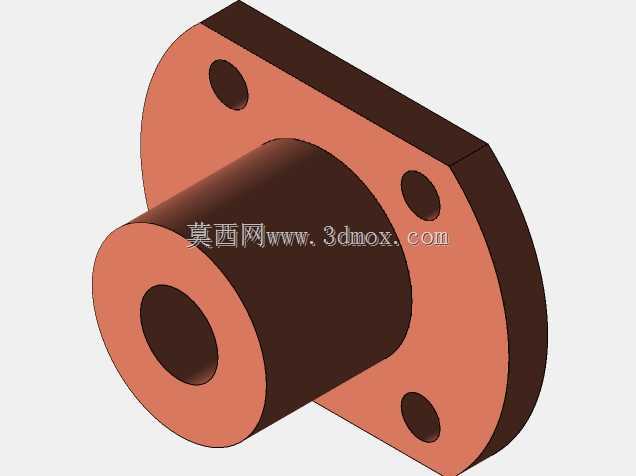

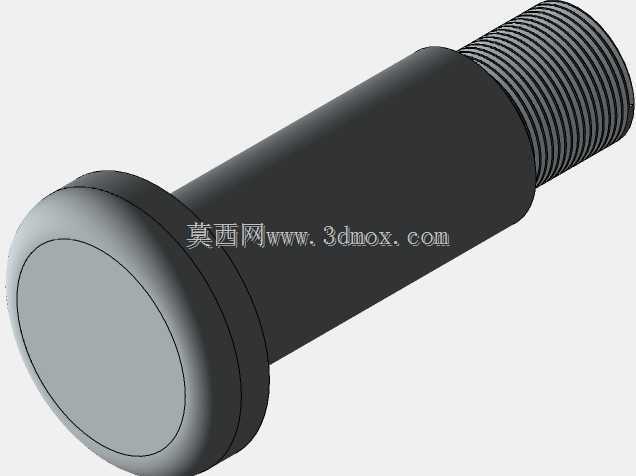

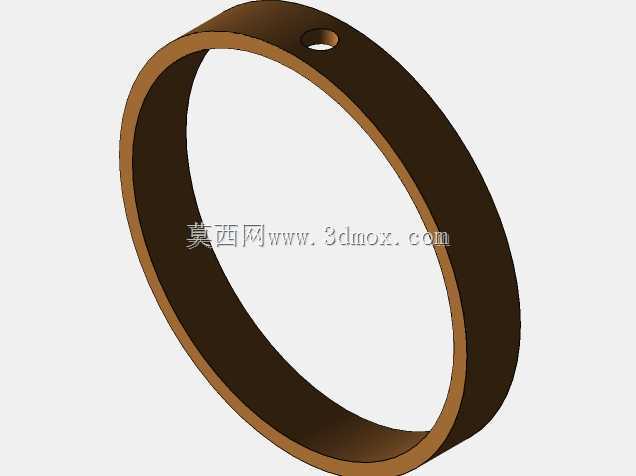

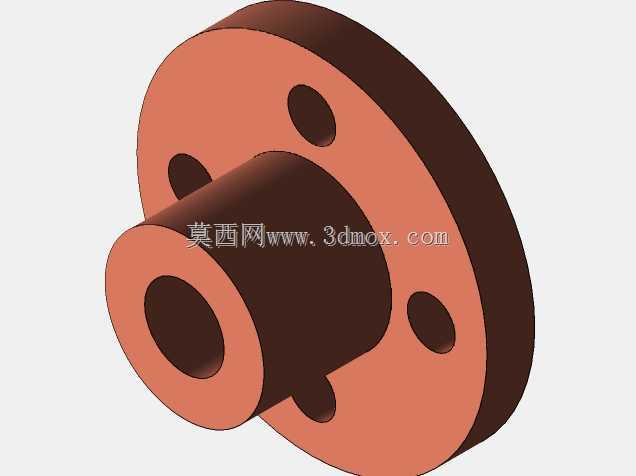

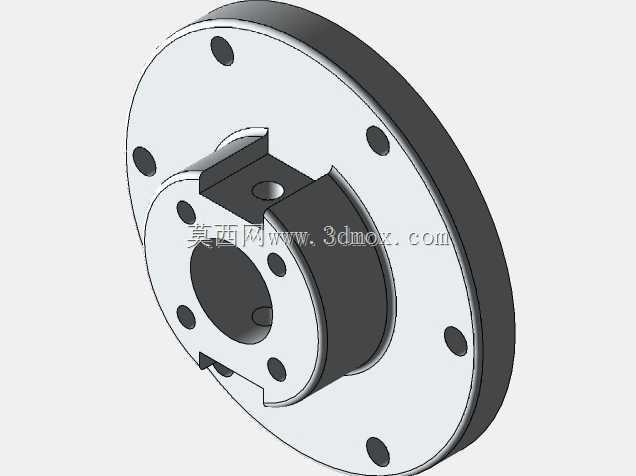

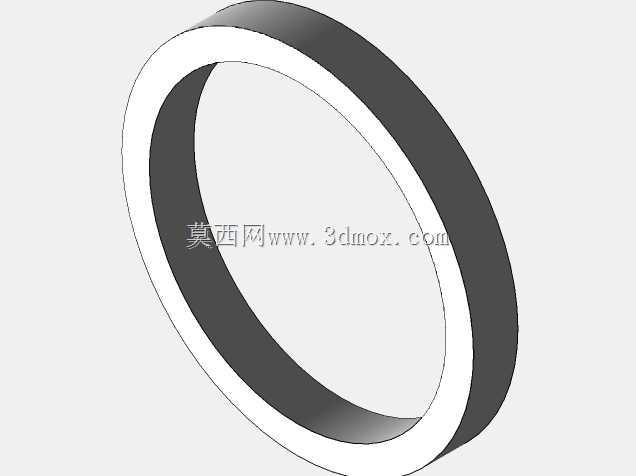

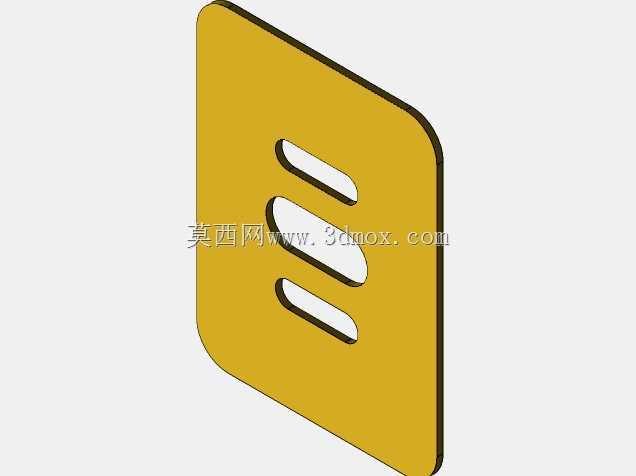

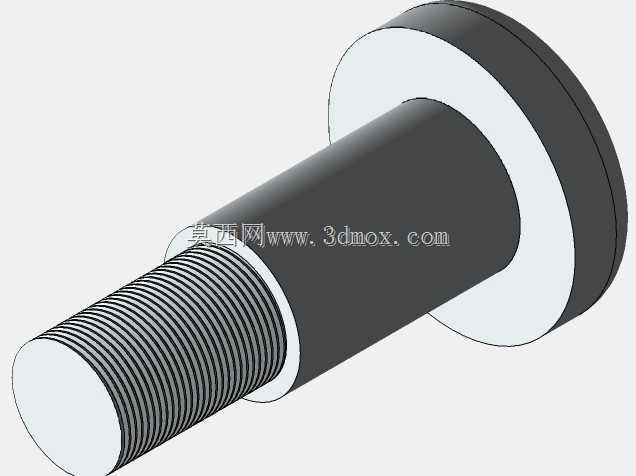

　　整机的支撑结构采用四根立式光柱作为立柱，上下分别连接顶部的曲柄飞轮安装台板与底部的基座承托板，底部基座集成了锅炉安装位、阀组固定座，台板上预留了曲柄轴的轴承安装孔位，飞轮采用辐条式结构，大直径的飞轮设计核心是利用转动惯量储存能量，抵消单缸蒸汽机往复运动的死点冲击，让输出轴的转速更平稳，避免出现运转卡顿的问题。从设计思路上看，这套结构优先保证传动链路的同轴度，气缸的中心轴线与十字头导向槽的中心轴线、曲柄销的运动平面完全重合，装配时需要先调整立柱的等高，保证上下台板的平行度误差控制在0.02mm以内，再依次装入气缸组件、十字头滑块、连杆、曲柄轴与飞轮，最后配做阀组的驱动拨叉，保证进排气的正时与活塞行程匹配。

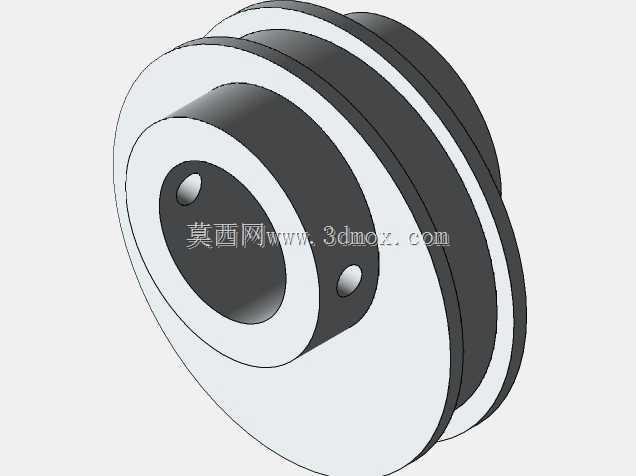

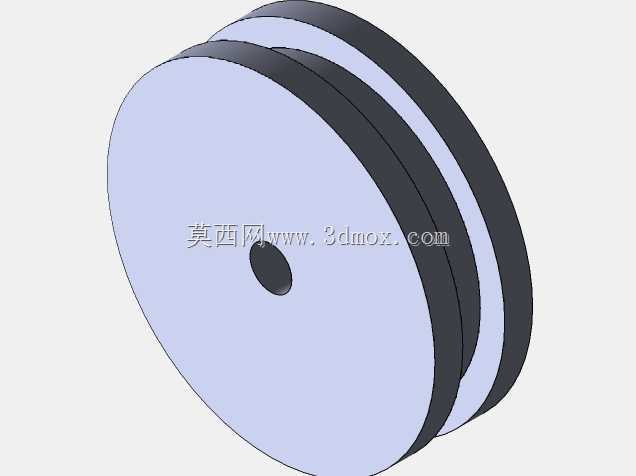

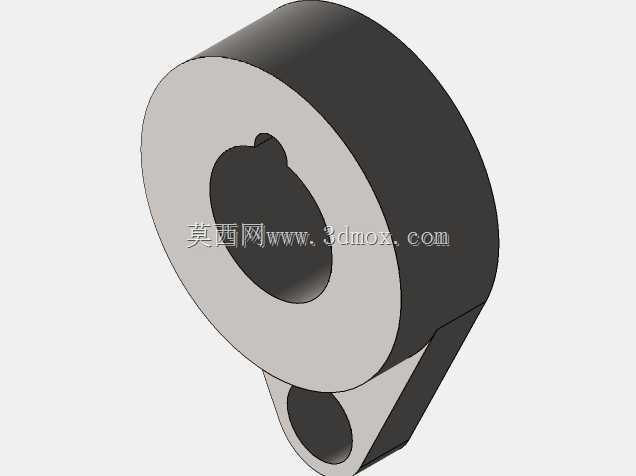

　　外形尺寸方面，整机的安装边界以底部方形基座为基准，基座的长宽尺寸适配常规小型实验台的安装孔位，整机高度控制在可放入标准透明展示罩的范围内，飞轮的最大回转半径不会超出基座的投影范围，避免运转时出现干涉。安装过程中需要注意，十字头与导向槽的配合间隙要控制在合理范围，间隙过大会导致传动过程中出现撞击异响，间隙过小则会出现卡滞，尤其是热态运行时金属构件受热膨胀，需要预留足够的热膨胀余量；曲柄轴的两个支撑轴承要采用同轴度校准，避免轴系运转时出现附加弯矩，导致轴承过早失效。蒸汽的进排气通路采用侧置阀组设计，阀杆的驱动由曲柄轴上的偏心轮带动，随着飞轮转动，偏心轮带动阀杆做往复运动，交替切换气缸上下腔的进排气路径，推动活塞持续做往复运动，再通过十字头、连杆将直线运动转化为曲柄轴的旋转运动，最终通过飞轮轴对外输出扭矩。这类结构的实际使用中，需要定期在十字头导向面、曲柄销、连杆轴承位置加注润滑脂，减少运动副的磨损，同时要定期检查气缸活塞的密封件状态，避免蒸汽泄漏导致输出功率下降。

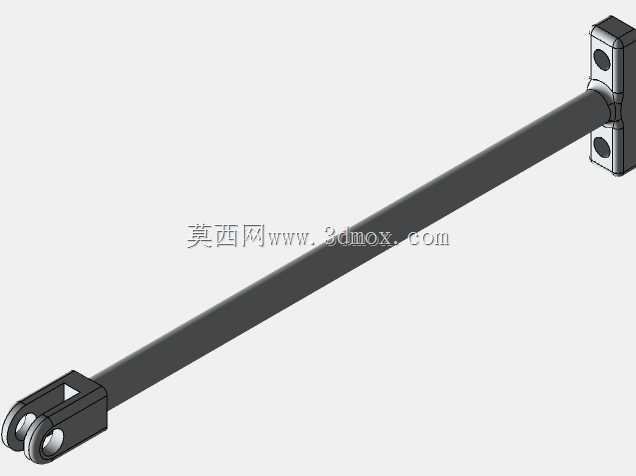

　　不同于卧式蒸汽机结构，立式布局的优势在于占地面积更小，重心集中在基座位置，运转时的整机振动更小，不需要额外做大面积的地脚固定，适合桌面级的实验与展示场景；滑动十字架的结构也让整机的传动链路更直观，便于教学过程中拆解演示往复式动力机械的工作原理，观察从直线运动到旋转运动的转化过程，理解飞轮储能、配气正时、侧向力抵消这些经典机械设计的核心逻辑。在建模过程中，所有运动副的配合关系都按照实际装配约束设置，十字头与导向槽为滑动配合，连杆两端分别与十字头销、曲柄销为旋转配合，曲柄轴与台板上的轴承位为旋转配合，可直接用于运动仿真，模拟不同蒸汽压力下的运转转速、输出扭矩变化，也可作为同类小型往复式动力装置设计的参考蓝本，调整气缸直径、活塞行程、飞轮直径等参数即可适配不同的输出功率需求。
