六轴铰接式工业搬运机械臂结构设计

　　在离散制造的产线升级场景里，这类多关节铰接机械臂的适配性远高于传统专机，不管是3C电子产线的小件周转、汽配加工工位的工序间转运，还是仓储环节的料箱码垛，都能通过调整末端执行器与运动路径快速适配，不需要像专用移栽设备那样重新做大规模的机架改制。从实际落地的工况来看，这类机械臂的核心用途是替代人工完成重复度高、负载一致性强的搬运动作，尤其是在存在切削液飞溅、金属粉尘、高温烘烤的工位，人工长期作业容易出现职业损伤，机械臂可以保持24小时稳定的作业节拍，动作重复定位精度能控制在产线要求的公差范围内，不会出现人工搬运的放置偏移、磕碰工件问题。

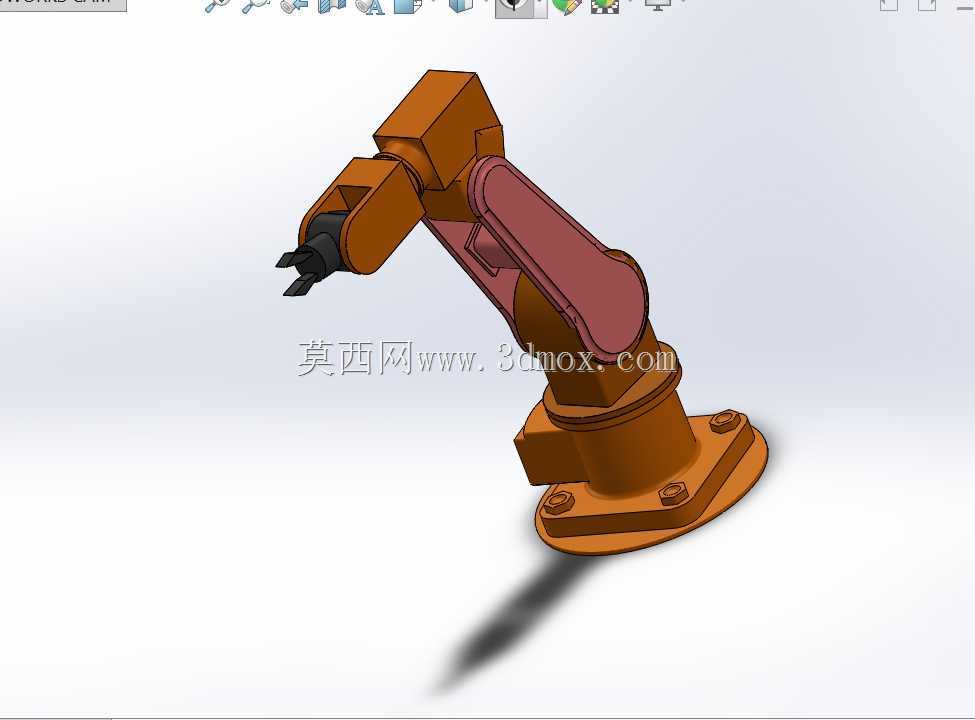

　　这款机械臂采用全铰接式关节布局，从底座到末端执行器一共设置六个旋转自由度，大臂、小臂的关节处都预留了谐波减速器与伺服电机的安装腔体，走线全部采用内部中空走线的设计，避免外部拖链在高速往复运动中出现剐蹭、线缆疲劳断裂的问题。底座采用法兰式安装结构，四个均布的安装螺栓孔可以直接固定在预制的设备安装平台或者行走轴滑台上，安装面的平面度要求控制在0.1mm以内，避免底座安装倾斜导致的大臂旋转过程中出现负载偏载，长期运行加剧关节减速器的磨损。底座的回转支撑采用交叉滚子轴承，能够同时承受轴向载荷、径向载荷与倾覆力矩，即使大臂完全伸展到最大作业半径时，底座也不会出现晃动，保证末端抓取的稳定性。

　　设计阶段采用模块化拆分思路，大臂、小臂、腕部、底座四个模块都设置了统一的安装定位止口与连接螺栓组，后期维护时可以单独更换某一个关节模块，不需要将整台臂全部拆解，能大幅缩短产线停机维护的时间。自适应抓取机构的连接法兰采用标准ISO接口，可以快速更换夹爪、真空吸盘、磁吸吊具等不同末端执行器，适配不同材质、不同外形尺寸的工件：比如搬运钣金件时可以换真空吸盘，搬运机加工金属零件时换气动两指夹爪，搬运易碎的塑料壳体时换带软质包覆的柔性夹爪。腕部设置三个正交的旋转自由度，可以实现末端工件的任意姿态调整，不管是机床上下料时的工件翻转，还是装配工位的角度对位，都能通过关节联动完成对应的动作，不需要额外增加变位机构。

　　从安装边界来看，这款机械臂的底座安装 footprint 控制在直径300mm的圆形范围内，大臂完全收拢时整机的最大回转半径不超过450mm，不会占用过多的产线空间，适合在现有老旧产线的工位间隙中加装，不需要对原有产线布局做大规模调整。大臂的最大伸展作业半径可以覆盖以底座中心为圆心、1200mm半径内的作业区域，垂直方向的作业行程从安装面以上200mm到1500mm，能够适配常见的机床操作高度、输送线高度以及料架堆叠高度。关节处的密封结构采用双唇形密封圈，能够阻挡车间内的金属粉尘、切削液雾气进入关节腔体内部，保护内部的减速器与电机，适配多数机加工、装配车间的现场环境，不需要额外加装整机防护外罩。

　　可编程控制系统预留了标准的工业总线接口，可以直接对接产线的PLC总控系统，接收上游工位的工件到位信号后自动执行抓取、转运、放置动作，也可以通过示教器快速录制运动路径，切换生产产品时只需要调用对应的程序路径即可，不需要重新做复杂的参数调试。整个结构在设计阶段就做了动平衡优化，大臂与小臂的配重经过反复校核，高速运动时不会出现明显的振动，即使在最大负载工况下，末端的运行抖动量也能控制在0.2mm以内，满足精密装配、机床上下料的精度要求。关节的驱动电机全部采用伺服电机搭配编码器，能够实时反馈关节的位置、扭矩数据，出现碰撞、过载时可以立刻触发停机保护，避免设备损坏或者工件磕碰。
