龙门式码垛搬运机械臂产线布局

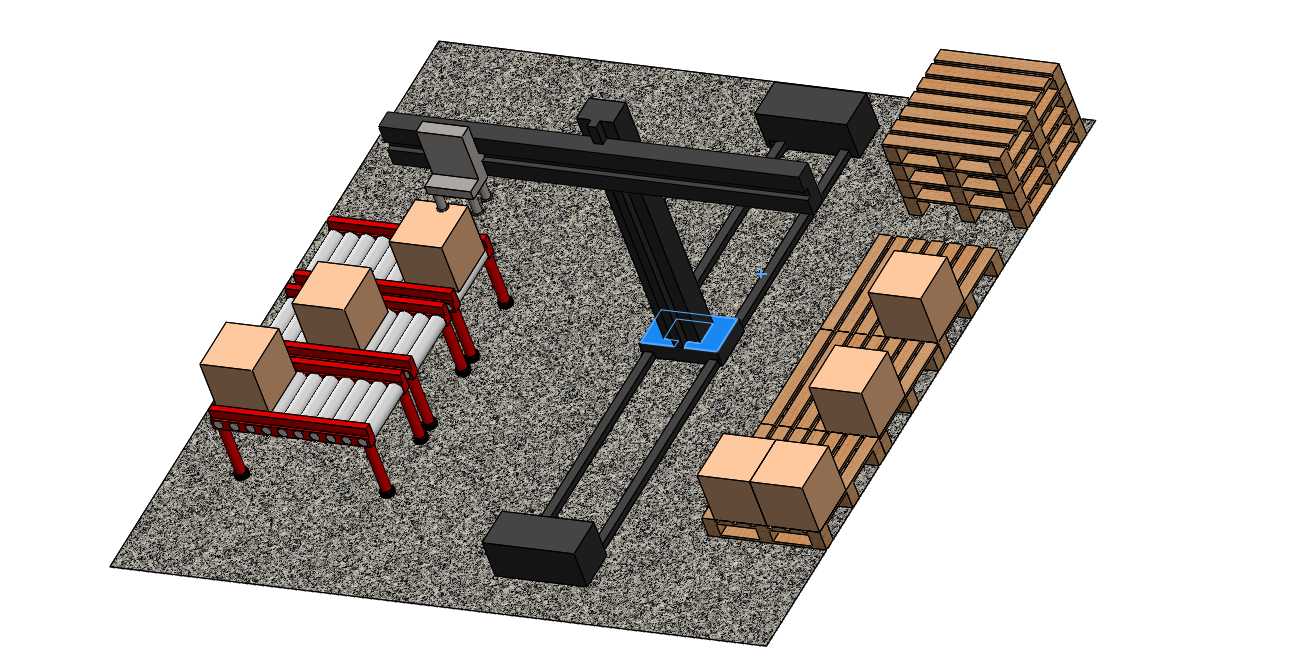

　　这套龙门式码垛机械臂的三维建模，完全围绕制造车间末端物流的实际码垛需求搭建，没有做多余的装饰性结构，所有部件的尺寸设定都贴合常规车间的安装边界。从整体布局来看，设备的横向龙门导轨跨度覆盖了两侧的物料暂存位与托盘堆放区，纵向行程可抵达所有待码放工位，垂直升降轴的行程满足1.2米标准托盘加上四层箱体的堆码高度要求，整体安装时不需要额外开挖地坑，地面水平度满足每米2mm公差即可完成固定，适配大部分常规生产车间的地面条件。

　　日常运行时，这套设备主要承接生产线末端的成品箱体转运码垛任务，上游辊筒输送线将完成包装的箱体逐个输送到待抓取位，机械臂的末端执行器会根据箱体的外形尺寸调整夹爪间距，夹紧后沿着龙门导轨移动到对应托盘位置，按照预设的堆码层序逐个摆放，空托盘由侧边的托盘仓自动补位，满垛托盘可由叉车直接从取货位叉走，整个流程不需要人工介入，单工位的码垛效率可匹配每分钟6到8箱的上游产线输出速度，适配家电、食品、日化等行业的标准纸箱包装产品码垛需求。

　　结构设计上，龙门的横梁采用矩形钢管焊接后去应力处理的结构，导轨安装面做了铣削加工保证直线度，两端的支撑立柱底部配有可调脚杯，可在安装时微调水平，抵消地面的轻微不平整。移动横梁的驱动采用齿轮齿条传动，配合直线导轨导向，重复定位精度控制在±0.5mm以内，完全满足码垛作业的位置精度要求。末端的夹爪采用可调式结构，夹指表面贴有防滑橡胶垫，既可以夹持硬质纸箱，也能适配带缠绕膜的软包装箱体，夹爪的开合行程覆盖200mm到600mm的箱体宽度范围，不需要更换夹具就能适配同产线不同规格的产品。

　　设计过程中优先考虑了设备的运行可靠性，所有传动部件都预留了润滑注油口，日常维护时不需要拆解结构就能完成保养，走线全部采用拖链内置布置，避免线缆在往复移动中出现磨损。两侧的物料暂存区分别设置了辊筒输送位和木托盘暂存位，辊筒线的高度设定为750mm，和车间常规的输送线高度保持一致，不需要额外做转接结构。托盘位的尺寸适配1200mm*1000mm的标准工业木托盘，每个托盘位预留了100mm的叉车操作间隙，方便满垛后快速转运。

　　从运动逻辑来看，机械臂的运行路径做了避障优化，移动过程中会自动避开已码放的箱体和托盘架，不会出现碰撞干涉，垂直轴的升降速度根据负载做了匹配，满载50kg箱体时升降速度控制在0.3m/s，空载时可提升到0.8m/s，兼顾运行效率和稳定性。整个模型的结构完全按照实际加工装配的逻辑搭建，所有连接孔位、配合公差都符合机械设计的常规标准，可直接作为同类设备设计的参考模板，也能用于产线布局的方案演示，验证不同工位排布下的设备运行覆盖范围，提前规避安装后出现的行程不足、干涉等问题。
