轻量化仿生通用电气支架4.0版本

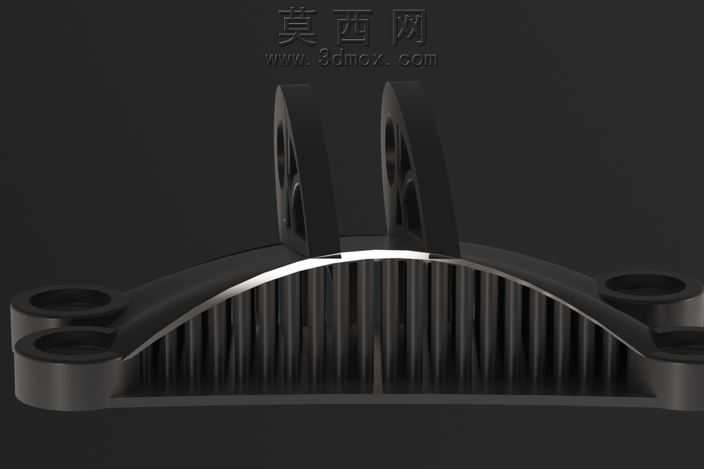

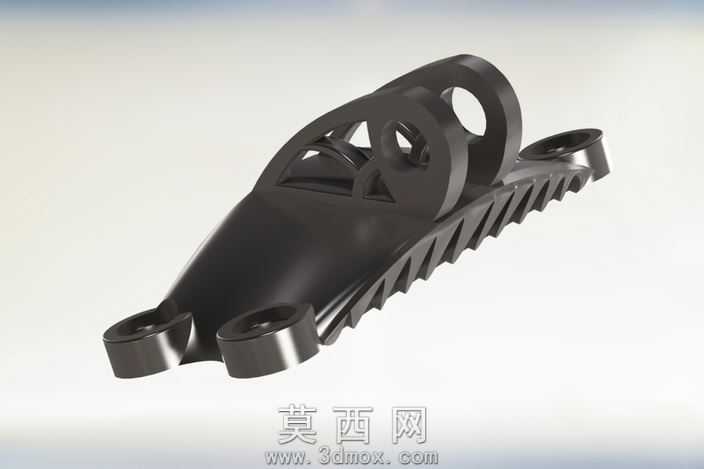

本款通用电气支架4.0版本采用三维参数化建模方式完成整体结构设计，建模阶段以功能适配为核心基础，围绕电气部件安装固定的核心需求，先完成基准安装位的尺寸约束，确定两端安装孔位的同轴度、平面度公差基准，再逐步搭建主体承载结构。设计过程中融入仿生设计思路，参考生物力学的受力传导路径优化主体筋条布局，将传统实心承载结构替换为渐变式齿状加强筋与镂空减重结构结合的形态，在保证整体结构强度、抗形变能力满足安装使用要求的前提下，大幅削减非受力区域的多余材料，最终实现结构质量从原始1946.92克降低至642克，减重比例达到67%，有效降低了支架自身的载荷负担与材料消耗。模型渲染阶段采用哑光黑色工程塑料材质搭配金属安装衬套的材质组合，通过调整材质的粗糙度、反射率参数，还原工业零部件的真实质感，渲染光影采用柔和的侧上方主光源搭配环境补光，清晰呈现支架表面的结构细节、筋条过渡圆角与安装孔位的加工特征。结构设计上，支架顶部设置多组铰接式安装位，可适配不同规格的电气部件固定需求，底部两侧的带衬套安装孔可实现与安装基面的稳固连接，主体侧面的锯齿状筋条沿受力方向排布，既可以提升结构的抗弯抗扭性能，也能形成自然的散热通道，适配电气部件工作时的散热需求。整体建模过程严格遵循机械设计的公差配合要求，所有安装孔位、连接结构均预留合理的装配间隙，可直接用于后续的工程出图、3D打印验证或注塑开模生产，结构的圆角过渡、壁厚均匀性都经过参数化校验，避免出现应力集中、壁厚不均导致的生产缺陷。
