民航客机涡扇喷气发动机外观结构

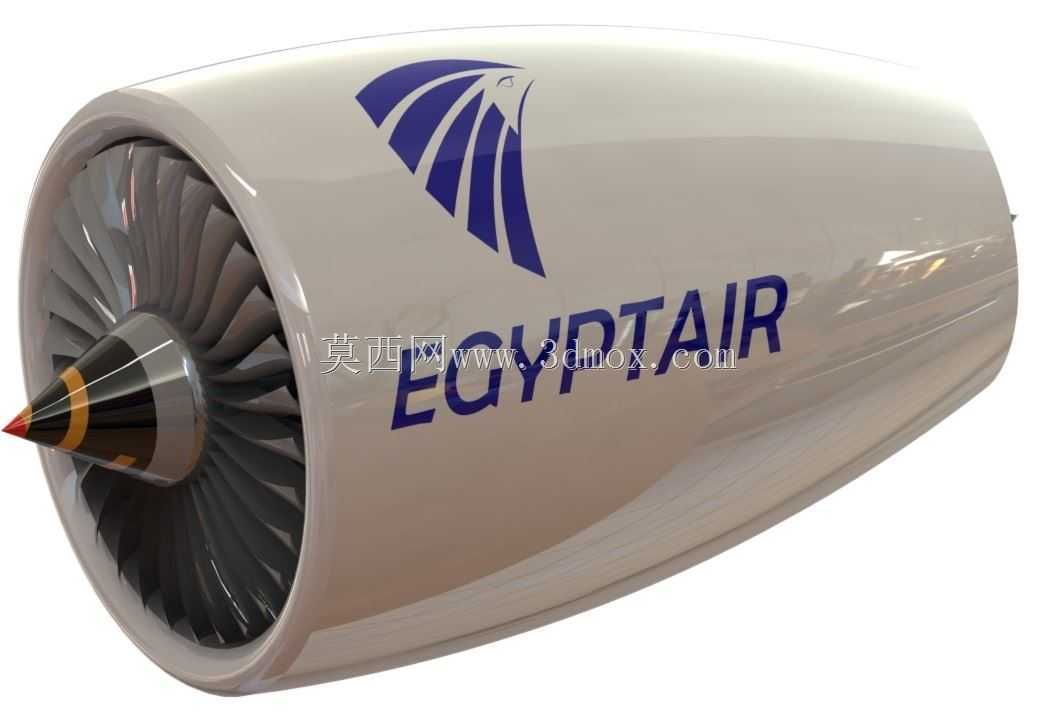

　　该喷气发动机模型还原了大涵道比涡扇发动机的外部包覆结构与前端进气风扇布局，对应民航干线客机的翼下吊装动力单元场景，这类动力装置是当前民航客运机型的核心动力来源，承担着飞行全阶段的推力输出、引气供给、附件驱动等多重功能，直接决定飞行器的航程、载重与燃油经济性表现。从实际装机场景来看，这类发动机通常采用翼下吊装的安装形式，安装边界需要匹配机翼挂架的连接点位，短舱外形需要兼顾气动减阻与地面维护的操作空间，前端进气唇口的圆弧曲率经过多轮气动优化，能够在不同飞行姿态、不同速度区间下保证进气道内流场的均匀性，避免风扇叶片出现进气畸变引发的振动或喘振问题。

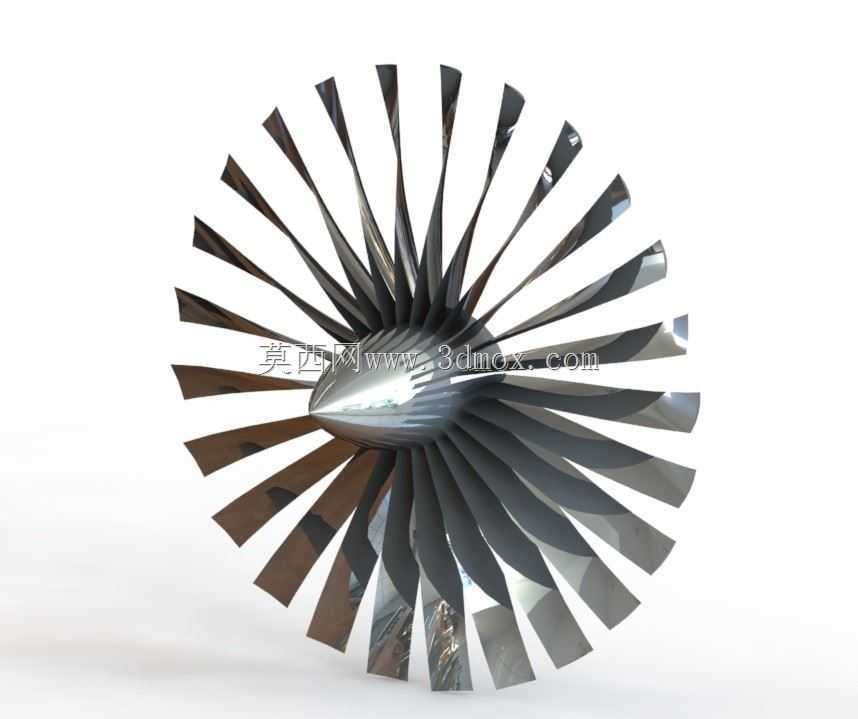

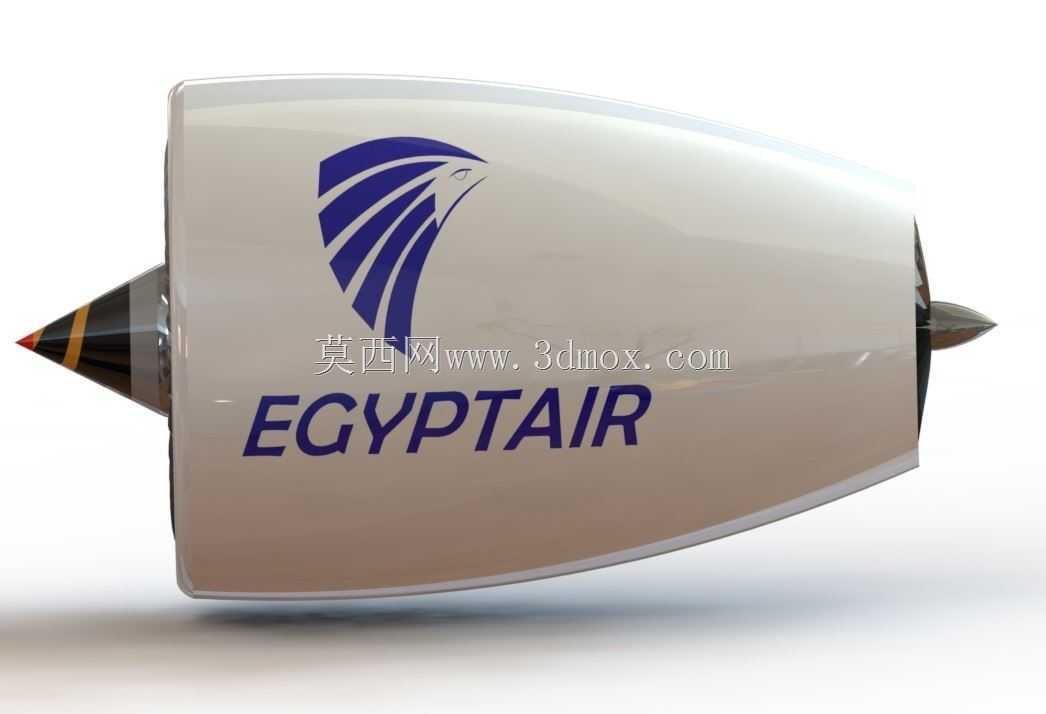

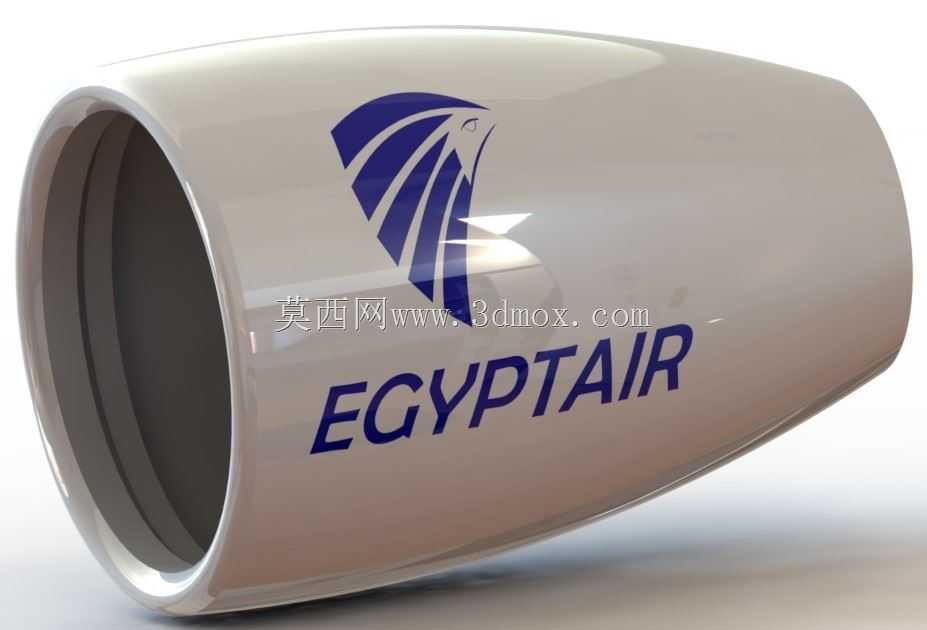

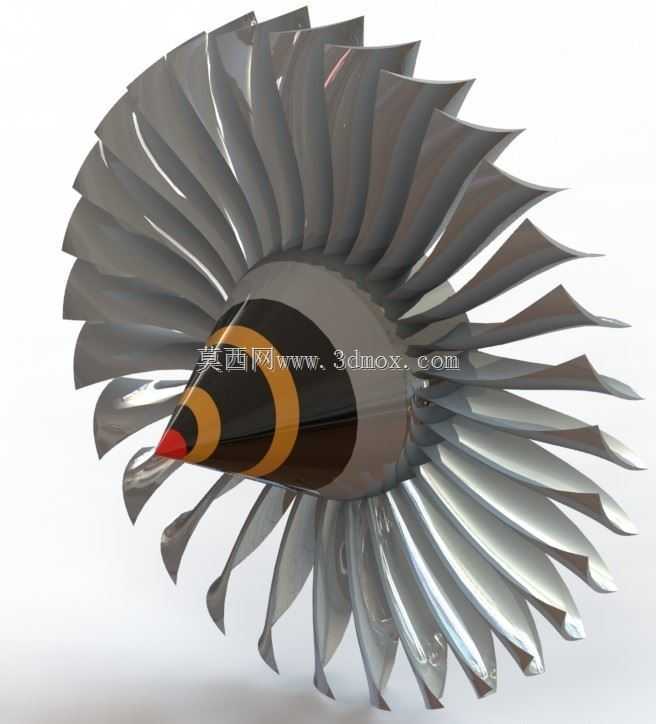

　　模型呈现的短舱外部包覆结构，实际承担着整流、降噪、内部构件防护的作用，短舱内壁与风扇机匣之间预留了反推装置的作动空间，外部涂装标识对应航司的视觉识别体系，同时也为地面维护人员提供了清晰的操作区域标识。前端风扇叶片采用宽弦后掠的布局形式，叶片叶型的扭转角度沿径向渐变，能够在不同叶高线速度下匹配最佳的进气攻角，提升风扇的压气效率，降低叶片表面的气流分离损失，风扇轮盘与叶片的连接结构采用榫头榫槽的配合形式，能够承受高转速下的巨大离心载荷，同时保证叶片更换维护的便捷性。

　　设计过程中首先围绕推力指标确定涵道比参数，大涵道比的布局能够在亚音速巡航阶段获得更高的推进效率，降低燃油消耗，短舱的外径尺寸需要匹配风扇直径，同时要考虑翼下安装时与地面的净空距离，避免起降阶段短舱触地引发安全事故。进气锥的流线型设计能够引导来流平滑进入风扇叶片通道，锥面的斜率经过反复流场仿真验证，能够减少进气道内的涡流损失，提升进气总压恢复系数。短舱的分段结构设计充分考虑了维护可达性，风扇机匣段、核心机舱段、反推装置段、尾喷口段均采用快卸连接结构，日常航线维护时可以快速打开对应舱段，检查内部管路、线缆、附件的工作状态，无需对整台发动机进行拆解。从安装边界来看，发动机与挂架的连接采用主辅安装节的布局形式，主安装节承担核心的推力传递与载荷承载，辅安装节用于限制发动机的热膨胀位移，同时传递部分侧向载荷，安装节的位置设计需要匹配发动机的重心位置，避免工作过程中产生额外的附加力矩，影响挂架与机翼的结构寿命。模型呈现的外部结构细节，还包含了短舱表面的维护口盖轮廓、传感器安装点位、管路走线的预留凹槽，这些细节都是实际工程设计中需要反复协调的内容，既要保证气动外形的光顺，又要满足内部系统的安装、维护、检测需求。

　　这类动力装置在实际工作中，风扇段产生的推力占总推力的八成左右，核心机驱动风扇转动的同时，自身产生的高温高压燃气通过尾喷口排出，贡献剩余部分的推力，外涵道的冷气流还能够起到降低发动机舱温度、隔绝核心机热辐射、降低喷流噪声的作用。短舱的材料选择上，外部整流罩通常采用复合材料夹层结构，在保证结构强度的同时降低自身重量，进气唇口区域采用金属材料并配套防冰系统，避免高空低温环境下结冰影响进气效率，风扇叶片采用钛合金或复合材料制造，能够承受鸟撞等外来物冲击的载荷，满足适航条款中的安全性要求。在建模过程中，需要严格控制短舱的外形曲面连续性，保证曲面的G2连续，避免气动分析时出现局部流场突变，风扇叶片的叶型数据需要匹配压气机的气动设计参数，保证叶片的安装角、弦长、扭转角度与设计值一致，才能真实反映发动机的实际结构特征，为后续的气动仿真、结构强度分析、维护模拟提供准确的三维数模基础。
