汪克尔三角转子旋转动力装置结构

　　在小型轻量化动力配套场景中，三角转子结构的动力装置一直是特殊工况下的备选方案，不同于传统往复式活塞内燃机通过曲柄连杆将活塞直线运动转化为旋转输出，这类旋转式动力单元直接通过三角转子在缸体内的偏心回转完成进气、压缩、做功、排气的完整循环，省去了往复运动部件的惯性损耗，在同排量级别下能实现更高的功率密度，整体轴向尺寸更紧凑，适合对安装空间轴向长度有严格限制的动力配套场景，比如小型便携动力单元、轻型载人飞行器动力试验、特殊改装载具的动力舱布置等。

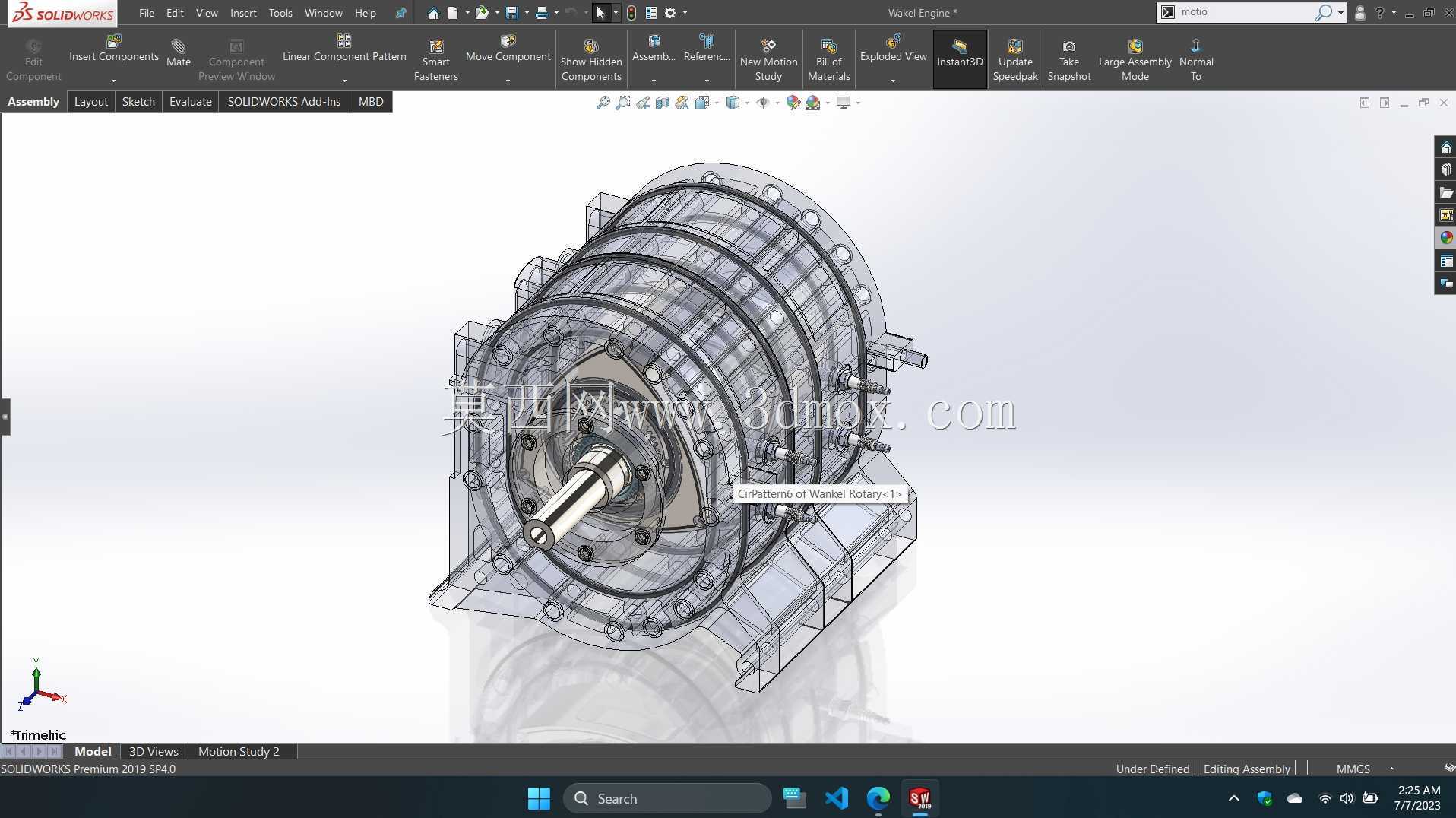

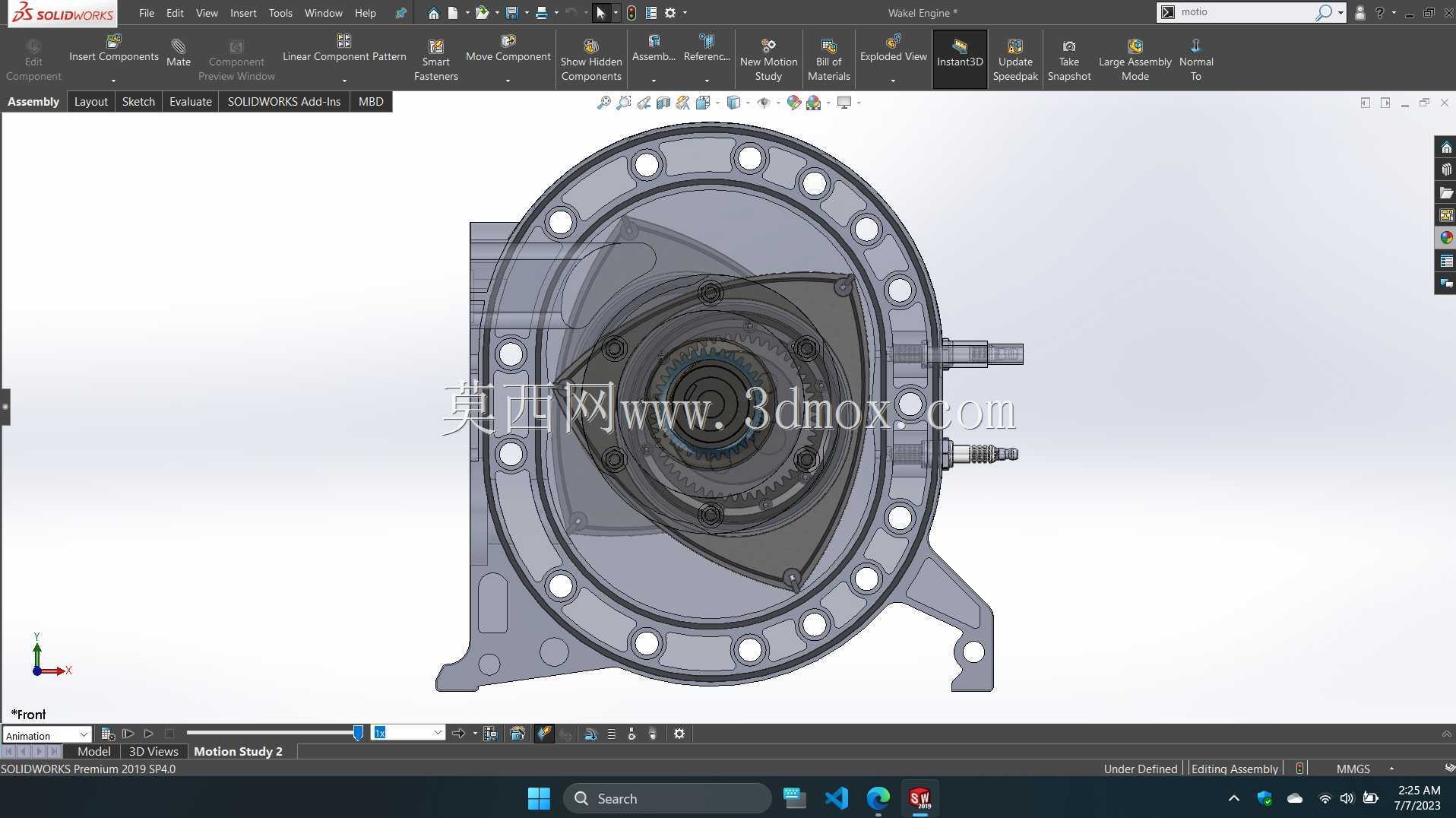

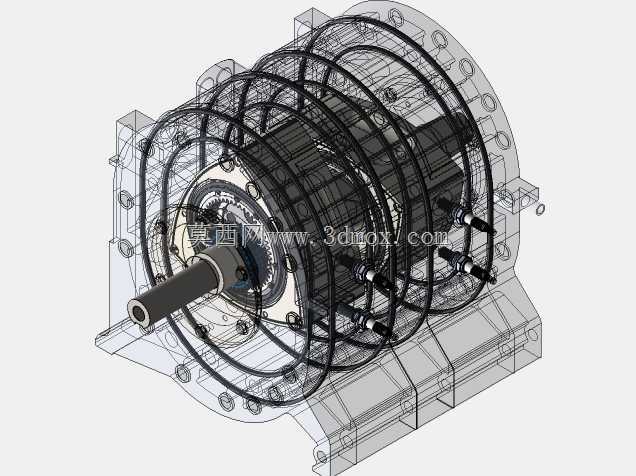

　　从结构设计逻辑来看，这套转子动力的核心围绕三角转子、偏心输出轴、前后端盖、缸体型线的配合展开，缸体内壁为双弧外次摆线加工型面，三角转子的三个顶角始终与缸壁保持密封接触，将缸内空间分隔为三个独立可变容积的腔室，转子每绕偏心轴公转一周，三个腔室各自完成一次完整的四冲程循环，输出轴的转速为转子公转转速的三倍，这种传动特性让动力输出的平顺性远优于同缸数的往复式内燃机，不需要额外设置大质量的飞轮来抵消往复惯性力，整体运动部件数量比同功率级活塞机减少近40%。

　　建模过程中需要重点关注几个配合边界：首先是转子顶角的密封片安装槽尺寸，密封片在槽内需要保留0.02-0.05mm的轴向窜动间隙，同时径向要保证工作状态下能持续贴紧缸壁，避免工作时出现腔室窜气导致压缩比不足；其次是偏心轴的偏心距与转子偏心轴承座的同轴度配合，偏心距的尺寸公差直接决定了三个腔室的容积变化率，也就是实际压缩比的偏差，建模时需要将偏心轴的主轴颈、偏心轴颈的圆柱度公差控制在0.008mm以内，避免高速回转时出现偏心振动。

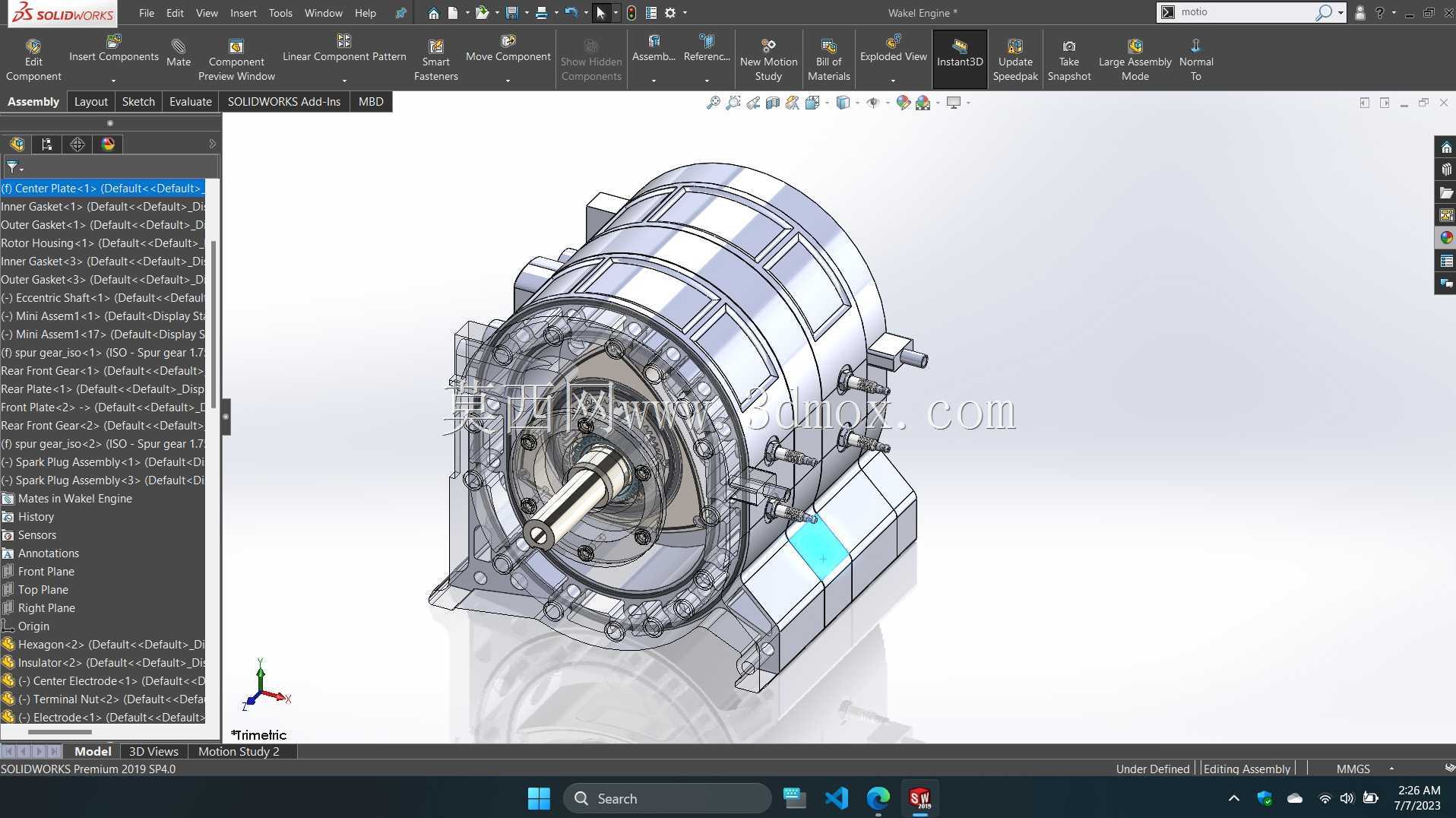

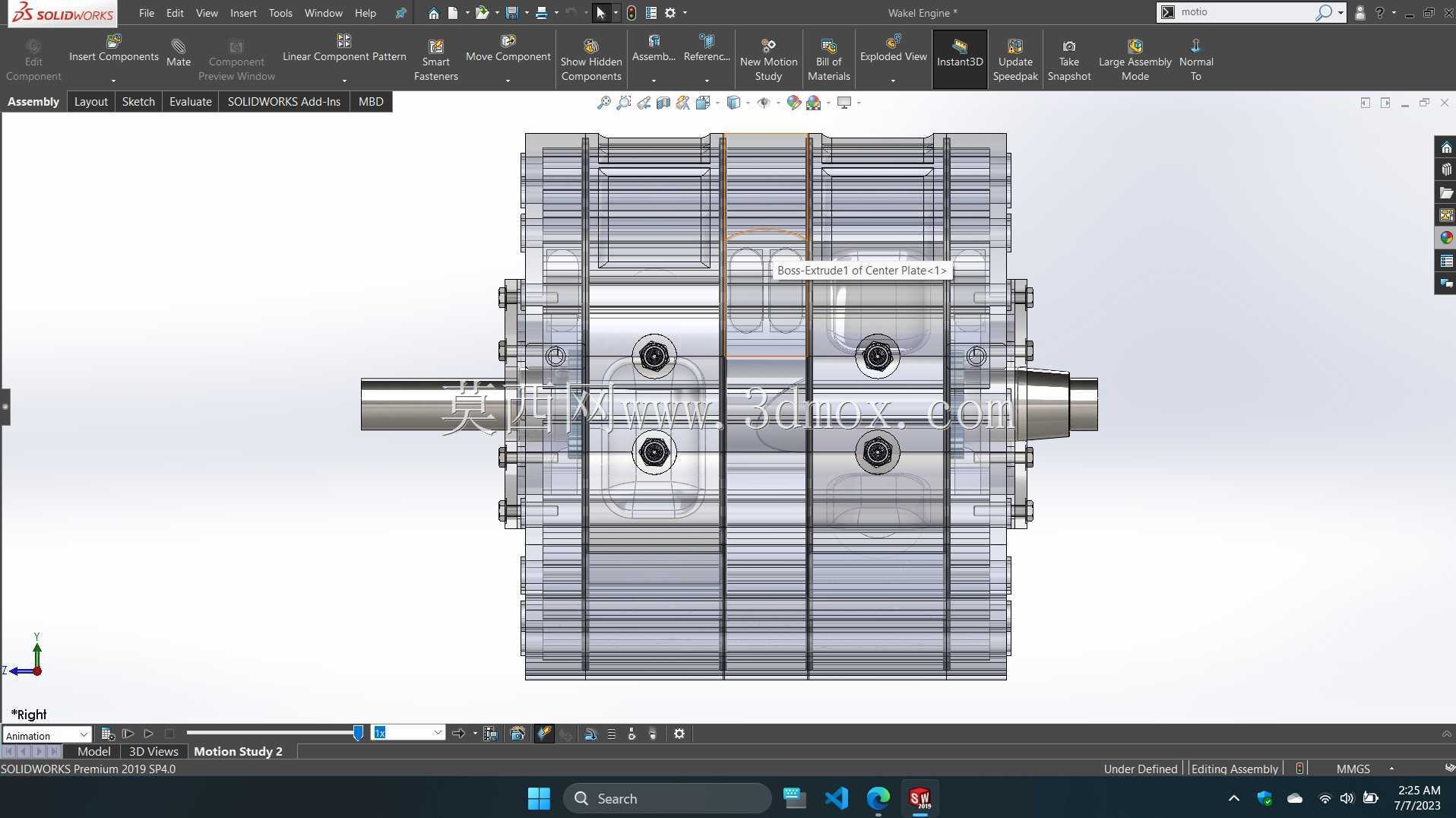

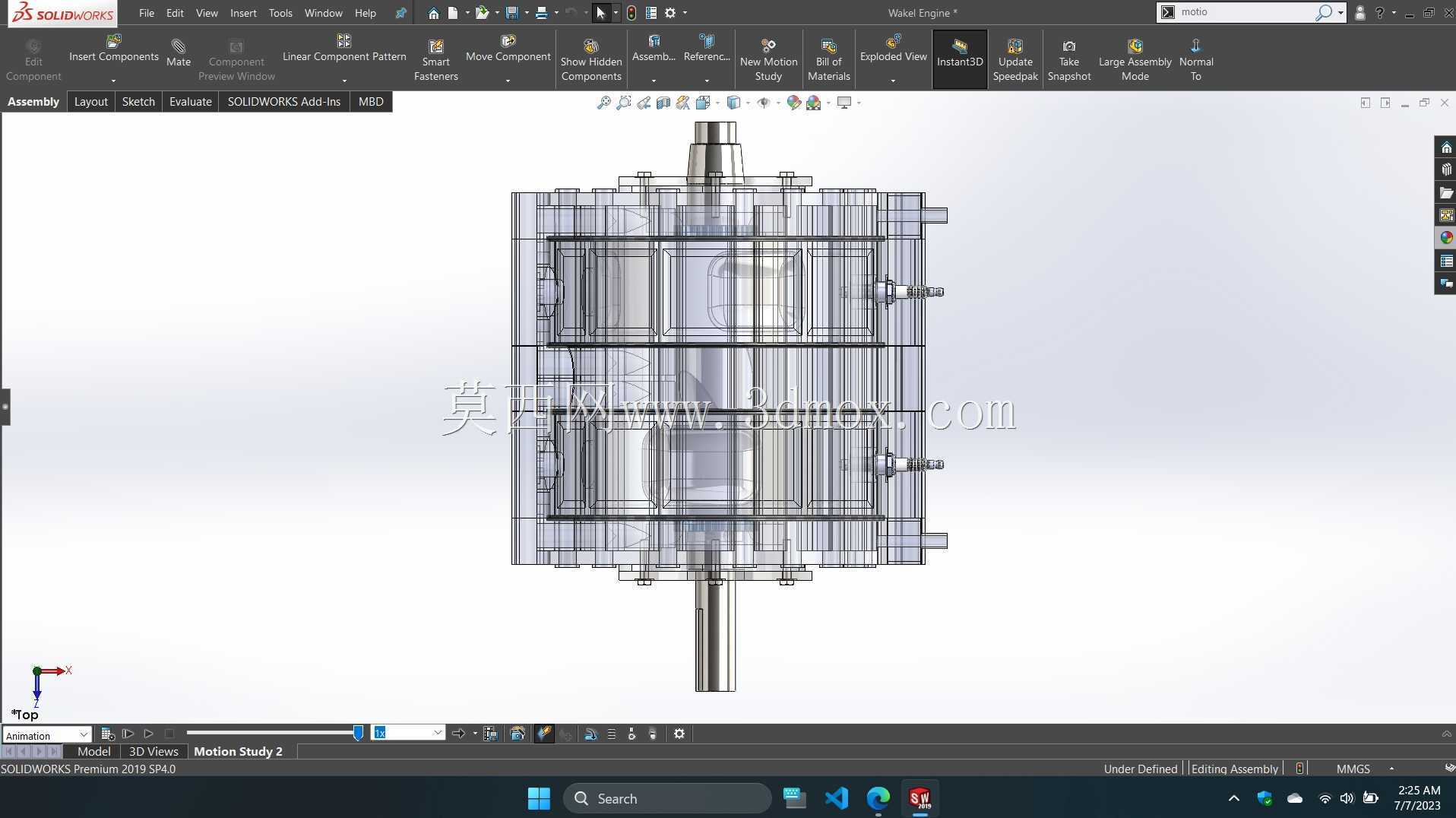

　　外形安装边界上，这套动力单元的主体为圆柱形壳体结构，输出轴从前端盖中心伸出，轴端设置标准平键槽用于连接负载端的传动法兰，壳体侧面分布有进气口、排气口、火花塞安装位，安装脚位分布在壳体下部的两侧支撑座上，支撑座上的安装孔中心距、孔径尺寸匹配通用小型动力的安装支架规格，可以直接替换同功率段的小型活塞发动机安装位，不需要额外改动支架结构。壳体的冷却流道布置在缸体外壁的夹层中，采用水冷循环结构，流道的截面尺寸经过计算匹配高转速下的散热需求，避免连续高负荷运转时缸体型面出现局部过热，导致密封片异常磨损。

　　在功能特性层面，这类转子动力没有复杂的配气机构，进排气口直接开设在缸体侧壁上，通过转子转动时的位置变化自动控制进排气的开闭正时，省去了凸轮轴、气门、气门弹簧等一系列配气部件，不仅降低了整体结构重量，也减少了配气机构带来的机械损耗和故障点。但建模时需要注意进排气口的开设位置与转子运动轨迹的匹配，避免出现进排气重叠角过大导致的废气倒灌，或者重叠角过小导致排气不彻底、进气充量不足的问题，直接影响动力输出效率。

　　针对实际应用中的密封磨损问题，结构设计上在转子的三个侧面都设置了端面密封槽，安装端面密封条与前后端盖贴合，配合顶角的径向密封片形成完整的腔室密封体系，建模时需要给密封件预留受热膨胀的间隙，避免工作温度升高后密封件卡滞在槽内，造成密封失效。偏心轴的前后支撑轴承采用深沟球轴承搭配止推轴承的组合结构，既可以承受径向的回转载荷，也能抵消转子回转时产生的轴向窜动力，保证输出轴的回转精度。

　　从三维建模的实操角度来看，缸体的双弧外次摆线型面是建模难点，需要先根据偏心距、转子创成半径、等距半径参数绘制准确的型线草图，再通过拉伸、布尔运算得到缸体的基础实体，之后再加工流道、安装孔、密封槽等细节结构；三角转子的三个型面为内包络线，需要与缸体型线做运动干涉检查，确保转子在整个回转行程内，三个顶角都能与缸壁保持贴合，没有卡滞或者间隙过大的位置。所有配合面的倒角、圆角都需要按照实际加工工艺设置，避免出现应力集中的尖角位置，影响部件的结构强度。

　　在实际选型适配时，这类动力单元更适合高转速、轻负载的连续运转场景，不适合低转速大扭矩的输出工况，因为低转速下缸内的密封效果下降，燃气泄漏量增加，会导致扭矩输出不足、燃油经济性变差。安装时需要注意输出轴与负载端的同轴度校正，偏心轴本身存在偏心质量，虽然转子本身做了动平衡设计，但如果连接端同轴度偏差过大，高速运转时会产生额外的振动，加速轴承和密封件的磨损。
