民用航空涡扇喷气发动机结构设计

　　该喷气发动机结构主要面向民用航空动力场景，适配窄体民航客机的翼下吊装动力单元需求，核心承担飞行过程中的推力输出、引气供给、附件驱动等核心功能，是民航客机完成起飞、巡航、进近全阶段飞行的核心动力来源。从实际工况适配角度，该结构重点匹配亚音速巡航阶段的气流压缩效率需求，进气道唇口采用大曲率圆弧过渡设计，可在大迎角飞行、侧风降落等复杂进气工况下，保证进入压气机段的气流均匀度，避免压气机喘振等故障发生。

　　设计过程中优先梳理了核心流道的尺寸边界，进气道入口直径按照单台发动机100kN级推力等级匹配，整体机匣长度控制在3.2米左右，最大外径不超过1.8米，可直接适配主流单通道客机的翼下吊挂安装间距，不会与机翼前缘缝翼、襟翼作动机构产生运动干涉。机匣外侧预留的安装节位置按照三点式吊挂布局设计，前安装节位于压气机机匣两侧，主推力安装节位于涡轮段机匣上部，可将发动机工作过程中的推力、振动载荷均匀传递到机翼吊挂结构上，避免局部应力集中。

　　功能结构层面，前端风扇段采用宽弦叶片设计，叶片根部与轮盘采用燕尾型榫槽连接，既保证叶片高速旋转时的连接强度，也方便日常维护中的叶片单独更换；风扇后流道分为内外涵道，外涵道直接将风扇加速后的气流排出产生推力，内涵道气流依次经过低压压气机、高压压气机完成多级压缩，进入燃烧室与燃油混合燃烧后，驱动高低压涡轮转动，涡轮输出的扭矩通过同轴传动轴分别驱动前端风扇与压气机轮盘，完成整个工作循环。该结构还原了可调静子叶片的作动连接结构，可根据不同飞行阶段的进气流量需求调整静子叶片安装角，拓宽压气机的稳定工作边界。

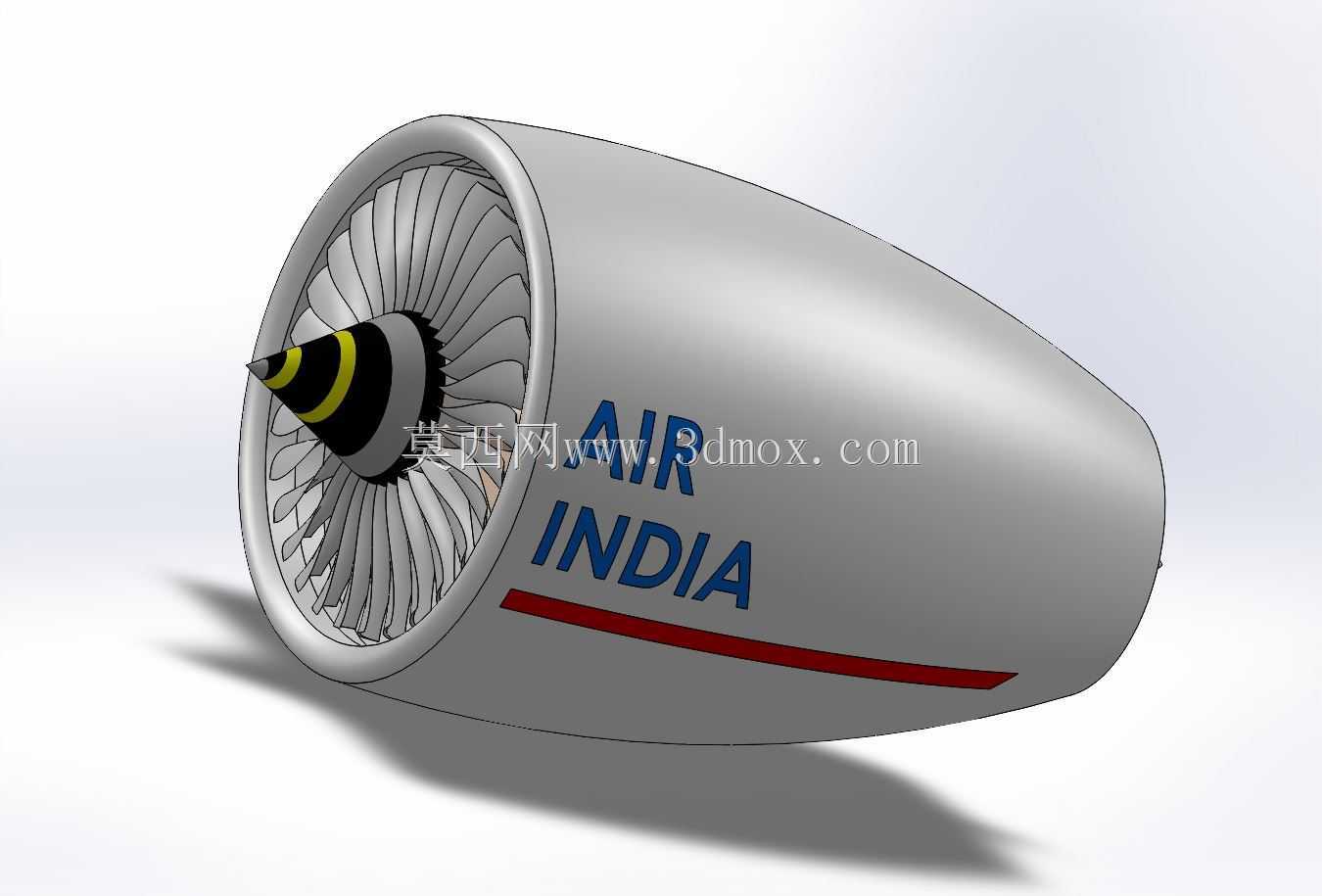

　　外形设计上参考了民航运营机型的实际涂装特征，机匣外侧的标识区域预留了航司标识喷涂位置，整流罩表面的红色装饰条位置与实际机型的维护标识位置对齐，前端进气锥采用黄黑相间的警示条纹设计，符合地面维护时的人员安全警示要求。尾喷管段采用收敛型出口设计，可在亚音速飞行阶段最大化排气推力，喷管内壁预留了热障涂层的安装厚度空间，可适配高温排气的隔热需求。

　　从建模逻辑来看，整个结构采用自顶向下的设计思路，先确定整机的推力轴线作为基准，再依次划分风扇段、压气机段、燃烧室段、涡轮段、尾喷段的轴向尺寸区间，每个部件的安装边位置按照实际航空发动机的法兰连接尺寸设计，相邻机匣段的连接螺栓孔采用圆周均布布局，螺栓孔数量与孔径匹配对应推力等级的连接强度要求。内部旋转部件的同轴度公差按照0.02mm的设计基准控制，避免高速旋转时产生过大的不平衡振动，叶片型面采用三次样条曲线拟合，还原了实际叶片的叶型扭转角度，保证气流在叶栅通道内的流动效率。

　　针对日常维护的需求，模型中还原了机匣上的探孔位置，包括孔探仪检查孔、滑油加注口、传感器安装座等附属结构，这些位置的尺寸与实际维护设备的接口尺寸匹配，可直接用于地勤维护培训的场景演示。附件机匣的安装位置位于发动机下部，预留了燃油泵、滑油泵、发电机等附件的安装接口，可还原发动机附件传动系统的布局逻辑，帮助设计人员理解航空发动机的附属系统排布规则。
