汽车正反换挡齿轮啮合传动结构

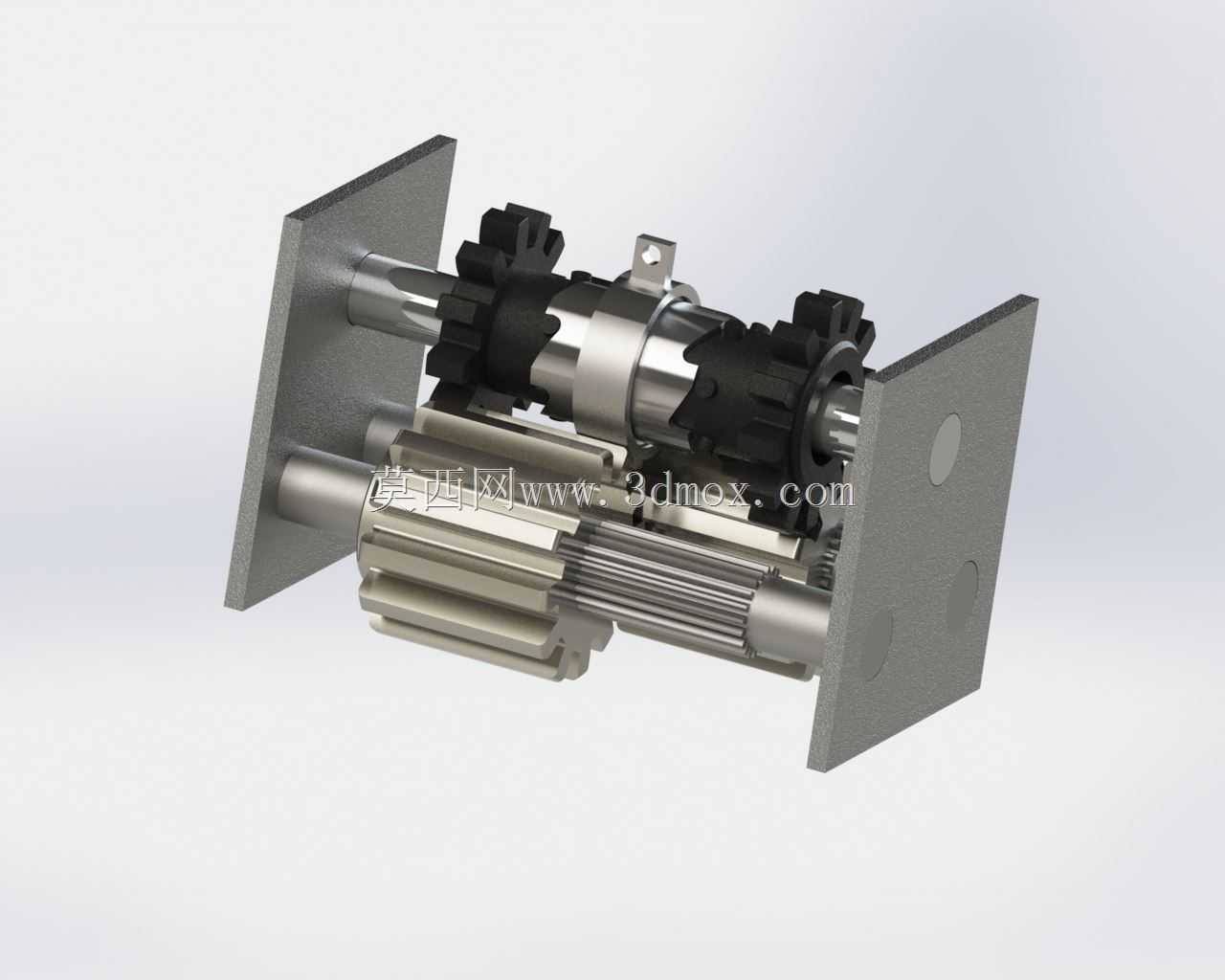

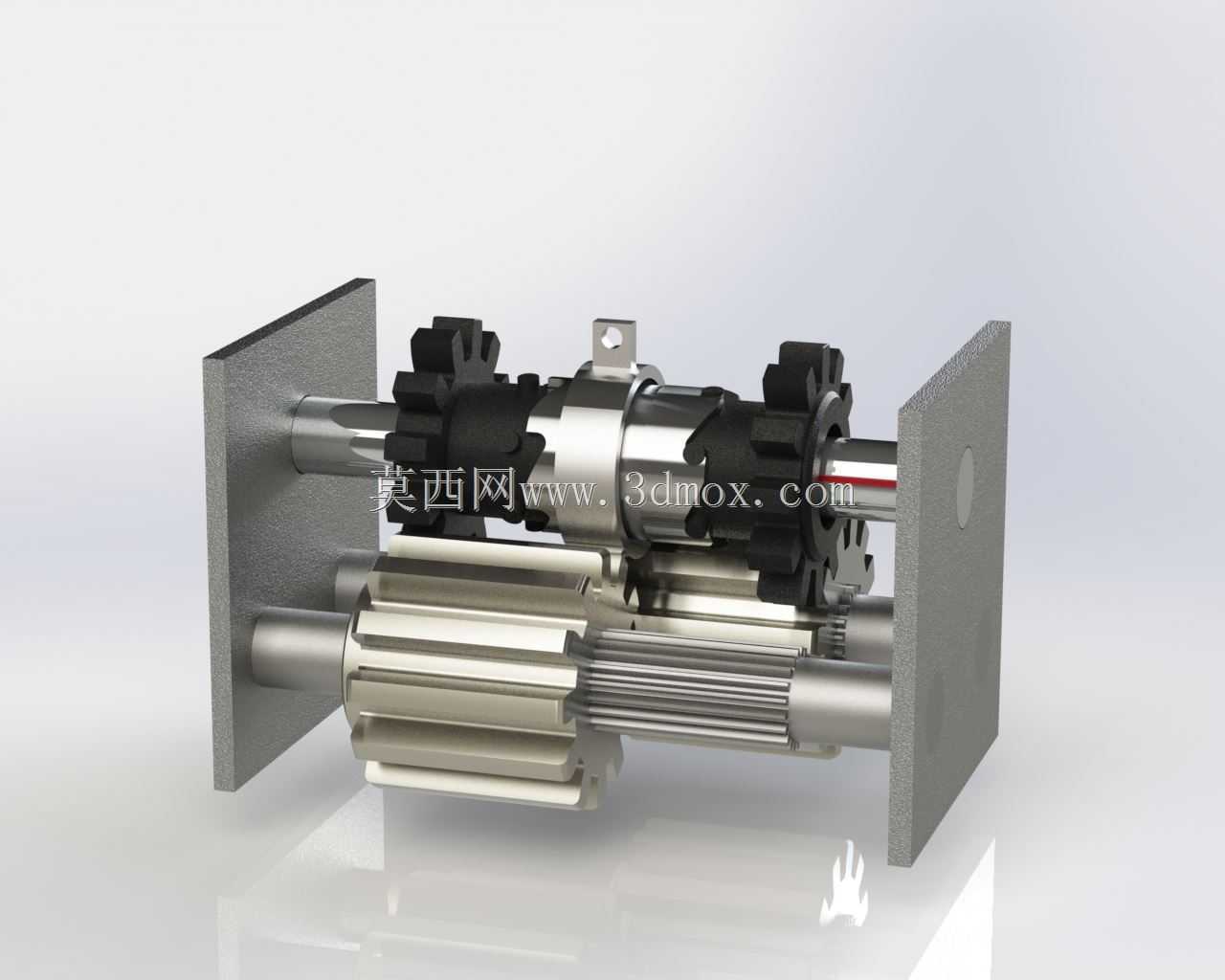

　　这套正反换向齿轮传动结构，主要应用在小型乘用车辆的手动换挡传动单元中，承担前进挡与倒挡的动力换向传递功能，是变速箱核心换向机构的简化演示构型。从实际装车场景来看，这类结构多布置在变速箱输入轴与输出轴之间的腔体内，周边需要预留拨叉的滑动行程空间，两侧的安装立板对应变速箱壳体上的轴承座安装位，立板上的轴孔同轴度公差需要控制在IT7级以内，避免轴系转动时出现卡滞、偏磨的问题。整套结构的轴向安装边界控制在180mm范围内，径向最大轮廓尺寸不超过120mm，能够适配多数紧凑型横置变速箱的内部安装空间，输入轴与输出轴的中心距按照标准渐开线圆柱齿轮的啮合中心距设计，齿侧间隙预留0.12-0.2mm，满足常温工况下的热膨胀补偿需求。

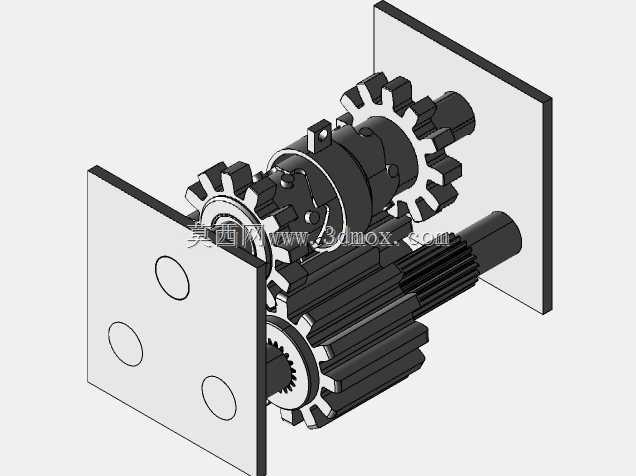

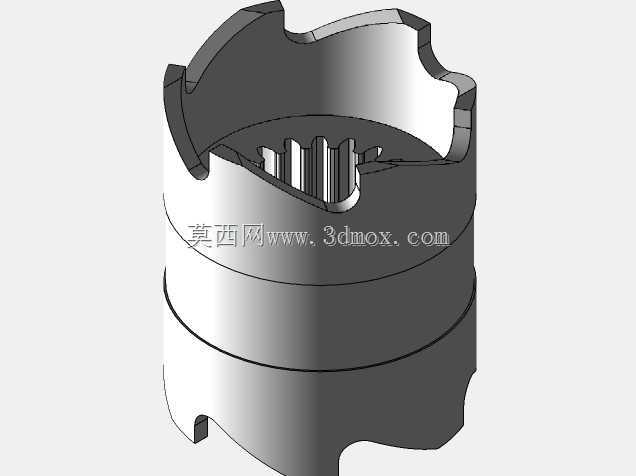

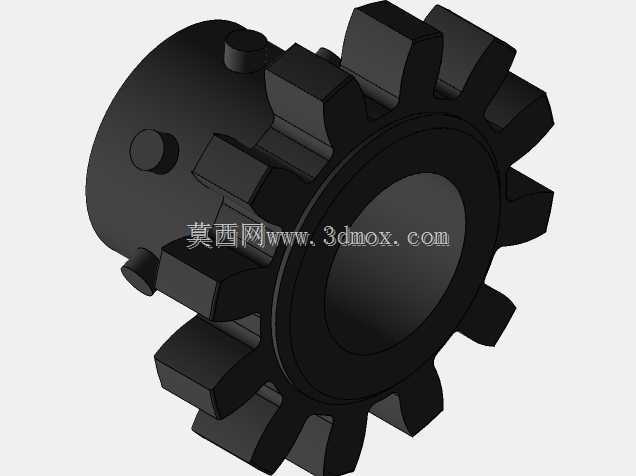

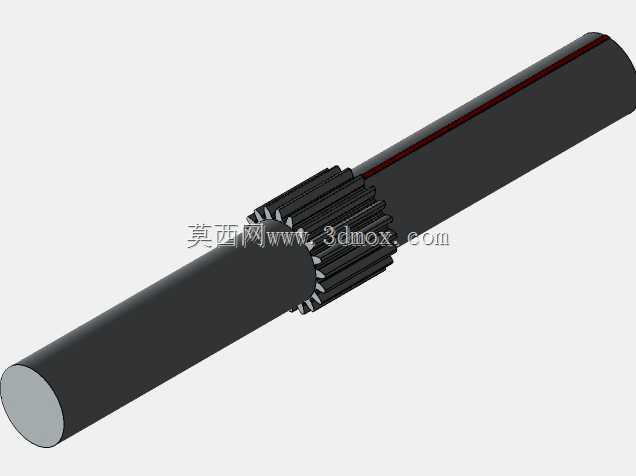

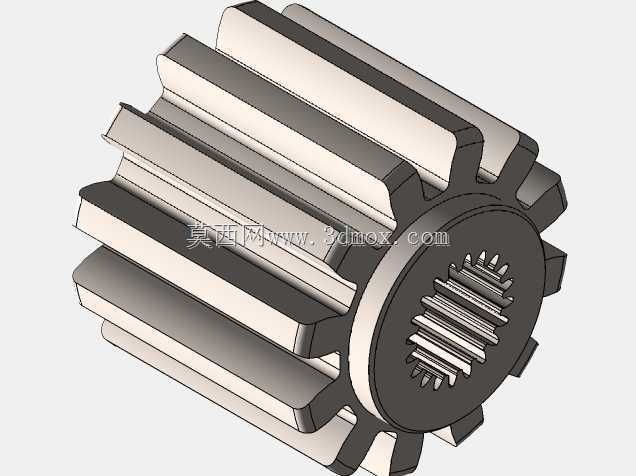

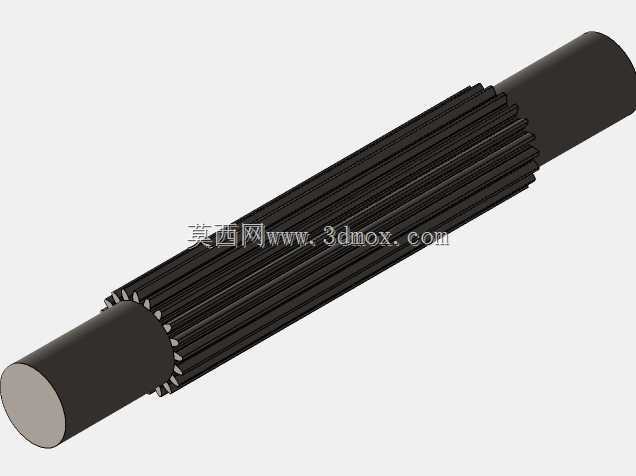

　　从功能特性来看，上方带结合齿的滑动齿套是实现换向的核心部件，通过拨叉带动齿套轴向滑动，分别与下方前进挡齿轮组、倒挡中间齿轮的结合齿圈啮合，即可切换动力传递路径，实现输出轴的正反向转动。下方平行布置的两根传动轴上，固定装配的直齿圆柱齿轮采用常啮合设计，齿部经过渗碳淬火处理，表面硬度达到HRC58-62，能够承受换挡瞬间的冲击载荷，花键轴段与滑动齿套的配合采用间隙配合，保证齿套滑动顺畅无卡滞。设计过程中特意将倒挡传动路径的齿轮传动比设置为比前进一挡更大的数值，匹配倒车时的低速大扭矩输出需求，同时所有齿轮的齿顶圆都做了倒角处理，避免换挡结合时出现打齿问题。

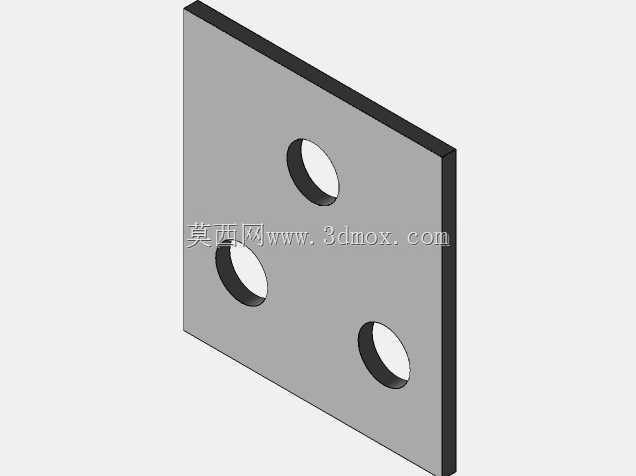

　　在结构设计思路上，这套构型没有采用复杂的同步器结构，属于基础的滑动齿套换向原理演示结构，重点突出正反向动力传递的齿轮啮合逻辑，两侧的安装立板除了支撑轴系之外，还模拟了变速箱壳体的限位作用，立板与轴端的轴承配合位设置了挡圈槽，用于轴向固定轴承外圈，防止轴系工作时出现轴向窜动。滑动齿套上的拨叉槽宽度按照通用换挡拨叉的端部尺寸设计，槽内表面粗糙度要求达到Ra1.6，减少拨叉滑动时的磨损。需要注意的是，实际装车的同类型结构会在轴系上增加同步环、定位弹簧、钢珠等部件，实现换挡的同步与自锁功能，这套演示结构省略了周边辅助部件，核心保留齿轮啮合与换向的核心传动关系，能够帮助设计人员快速理解正反转换挡的动力传递路径，在做变速箱初期方案布局时，可以直接参考这套结构的轴系布置、齿轮排布逻辑，调整齿轮模数、齿数、中心距参数即可适配不同扭矩等级的传动需求。安装时需要保证两根平行轴的轴线平行度误差不超过0.03mm/100mm，否则会加剧齿轮的偏磨，降低整套传动结构的使用寿命，齿轮啮合时的接触斑点需要沿齿高方向不小于40%，沿齿长方向不小于50%，才能保证动力传递的平稳性，减少工作时的传动噪音。
