含参数化方程式的直齿圆柱齿轮结构设计

　　直齿圆柱齿轮是平行轴传动场景中应用最广泛的基础传动零件，这类带参数化方程式驱动的齿轮模型，核心是通过几何关系约束实现模数、齿数、压力角等核心参数的联动修改，避免传统建模中逐个特征调整带来的尺寸错漏，尤其适合传动方案迭代阶段的快速选型验证。从实际应用场景来看，这类齿轮覆盖从小功率精密传动到中载动力传输的多类工况：小型精密仪表的传动链里，小模数直齿轮负责传递运动、保证传动比精度，对齿形误差、齿圈径向跳动要求极高；中型输送设备、小型机床的进给机构中，中等模数的直齿轮承担动力传递职能，需要兼顾齿面接触强度与齿根弯曲强度；而轻工机械、自动化生产线的传动工位，这类标准化直齿轮可以直接匹配通用安装尺寸，减少非标设计的重复工作量。

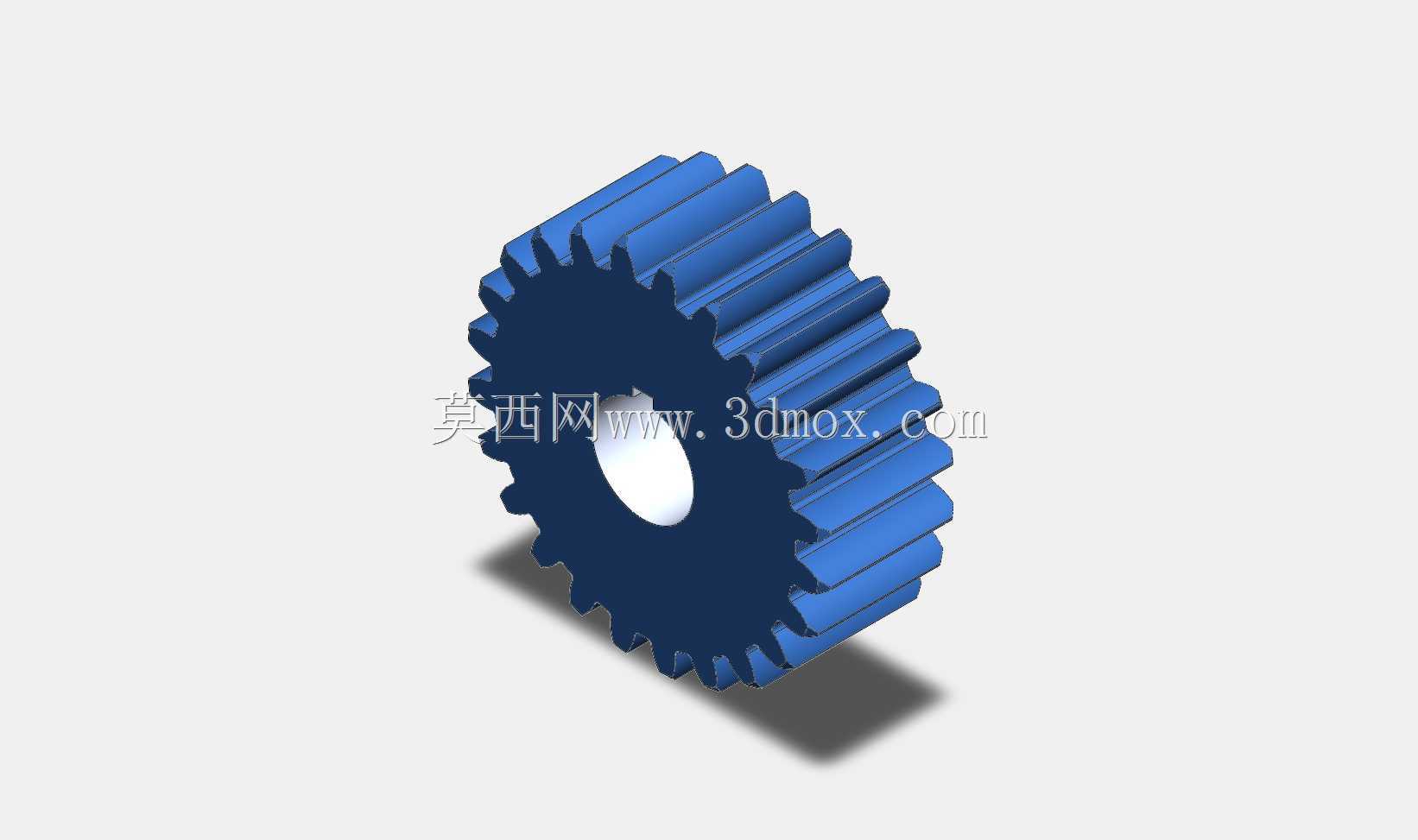

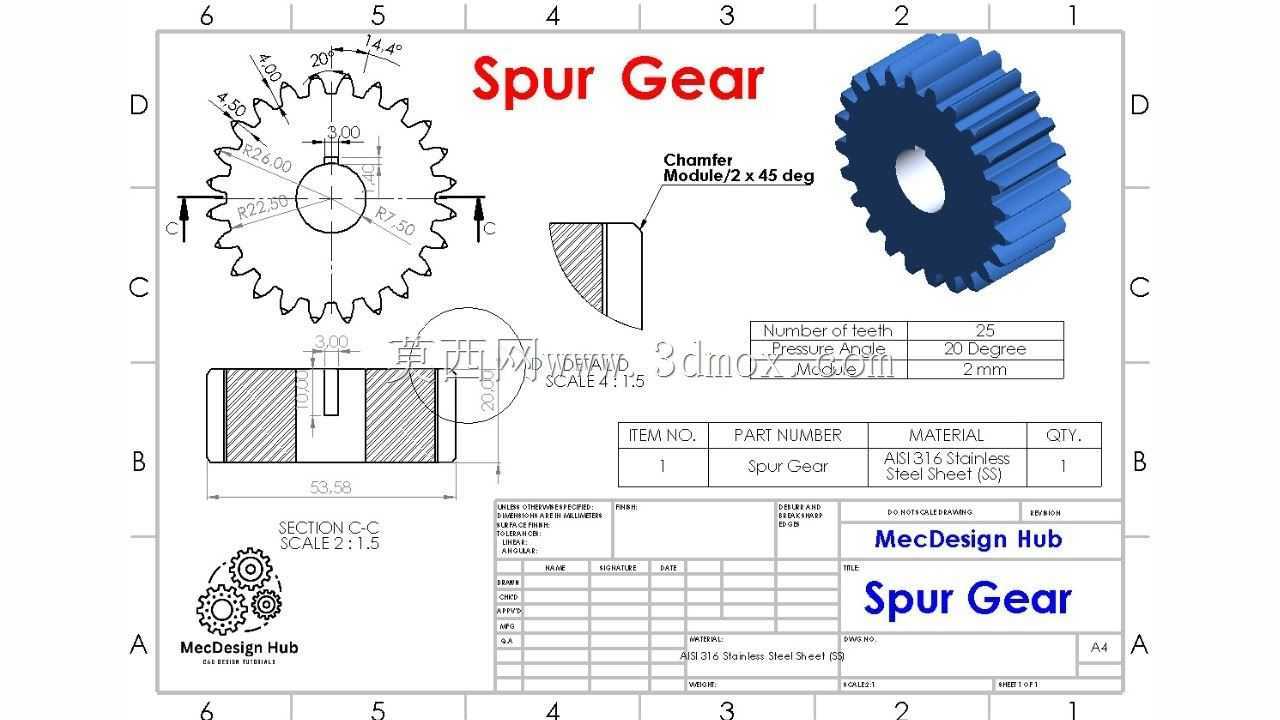

　　从设计思路来看，这个齿轮的建模完全遵循渐开线齿廓的生成逻辑，通过方程式将齿廓渐开线的坐标点与模数、齿数、压力角做参数绑定，齿顶高、齿根高、齿侧倒角的尺寸也随核心参数自动计算，比如齿顶倒角按模数2倍取45度的规则，在参数变更时倒角尺寸会自动适配，不会出现齿顶倒角过大或过小的问题。轮缘与轮毂的连接采用辐板式结构，针对25齿、模数2、压力角20度的基准参数，轮毂内孔直径、键槽尺寸、轮缘厚度都做了适配性设计，既保证轮体的结构刚度，又尽可能控制整体重量，避免转动惯量过大带来的传动冲击。

　　从安装边界与尺寸约束来看，基准参数下的齿轮齿顶圆、分度圆、齿根圆尺寸都严格遵循GB/T 1356的通用圆柱齿轮标准，轮毂的轴向长度、内孔的配合公差带、键槽的位置度都预留了常规安装的调整空间，端面的倒角设计既方便装配时的导向对位，也能去除加工毛刺避免安装时刮伤配合轴面。齿宽方向的尺寸设计兼顾了齿面接触线长度与轮体轴向占用空间，在满足额定扭矩传递的前提下，不会过度挤占传动箱的轴向安装空间。

　　在实际工程应用中，这类参数化齿轮模型可以直接导入装配体做干涉检查，验证齿轮副的中心距、侧隙是否符合设计要求，也可以直接导出工程图用于生产加工，齿形部分的精度由方程式驱动的渐开线保证，不需要手动拟合齿廓曲线，能大幅减少设计阶段的重复劳动。需要注意的是，针对不同的工况需求，只需要修改方程式里的模数、齿数、齿宽参数，整个模型的所有特征都会自动更新，比如将齿数调整为30、模数调整为1.5，模型会自动重新生成对应尺寸的齿形、轮毂、倒角特征，不需要逐个特征重定义，这对于系列化齿轮产品的设计来说效率提升非常明显。另外，齿根部分的过渡圆角也通过参数做了约束，避免齿根应力集中，在中载传动场景下能有效提升齿轮的疲劳寿命，轮体的截面设计也做了静力学校核的简化处理，方便后续导入仿真软件做齿面接触应力、齿根弯曲应力的分析验证，不需要再对模型做过多的几何清理。
