滚筒式洗衣设备结构装配三维设计

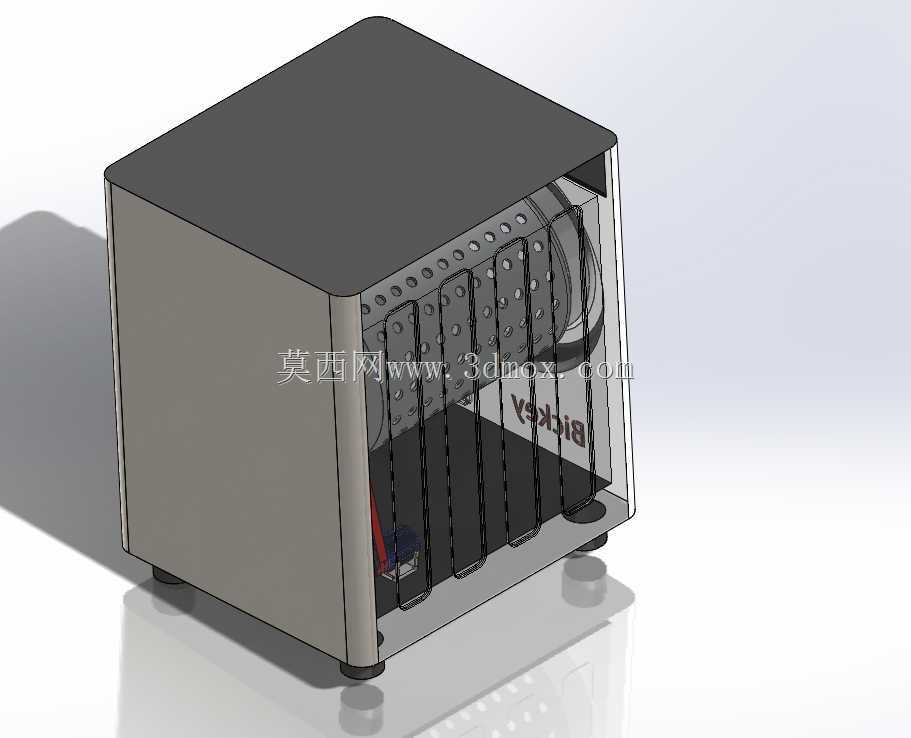

　　这套滚筒洗衣设备的三维结构设计，核心围绕家用衣物洗涤场景的实际使用需求展开，在结构排布上充分考虑了日常使用的操作便利性与内部组件的安装维护空间。从整体装配关系来看，设备采用方正立式外壳作为外部承载结构，外壳侧面设置竖向加强筋结构，既能够提升壳体的抗形变能力，避免设备运行过程中因内筒高速转动产生的振动导致壳体变形，也能在外观上形成规整的视觉效果，适配家居环境的摆放需求。

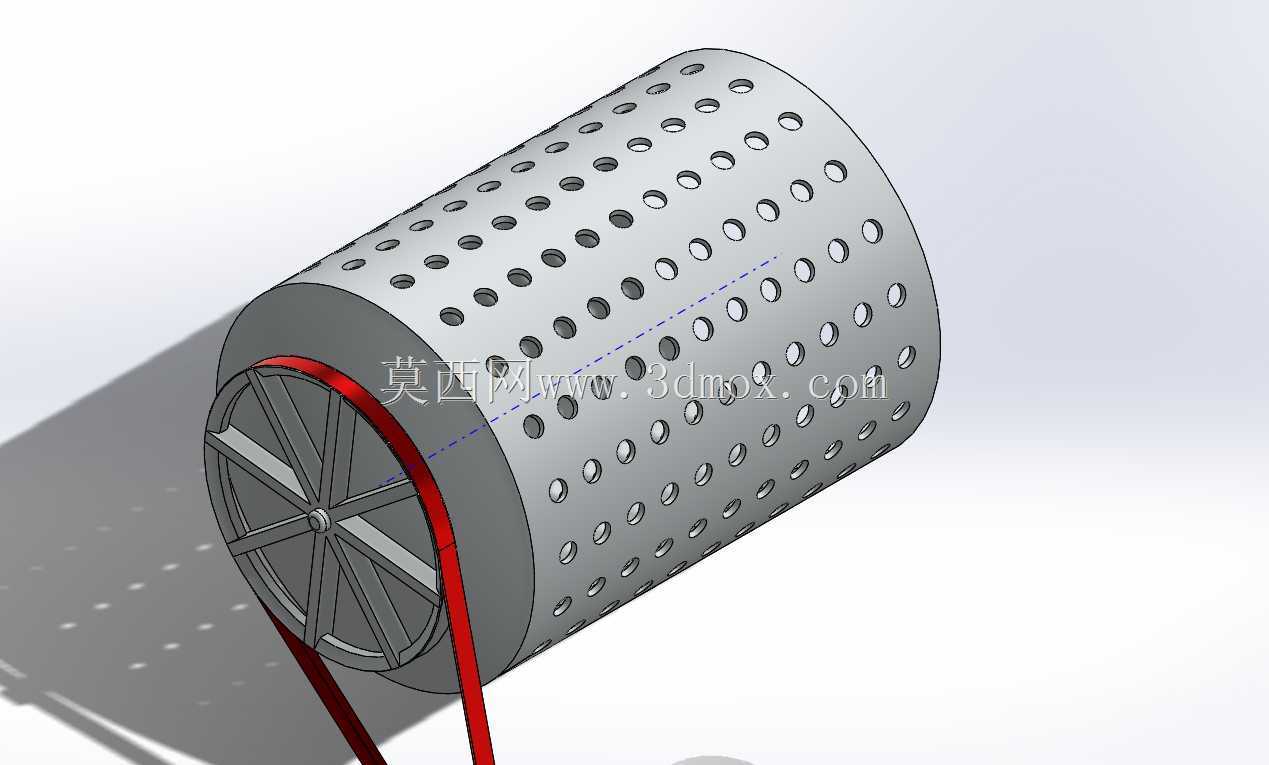

　　内部核心洗涤组件为卧式 perforated 内筒结构，内筒表面均匀排布透水孔，洗涤过程中水流可通过孔洞实现内外筒之间的循环，同时筒壁的提升筋结构能够在转动过程中带动衣物抬升、跌落，模拟手工揉搓摔打的洗涤效果，提升衣物洗净比。内筒通过后端的支撑轴与传动组件连接，支撑轴的安装位置经过同轴度校核，确保内筒高速转动时的径向跳动量控制在合理范围内，降低运行过程中的振动与噪音。

　　从设计思路上看，这套结构优先保证了核心功能组件的装配精度，内筒与外壳之间预留了足够的安全间隙，避免运行过程中内筒与外壳发生剐蹭；前端的舱门开口尺寸经过优化，既能够满足大件衣物的取放需求，也能保证门封圈的压缩量处于合理区间，实现洗涤过程中的密封效果，防止漏水问题出现。设备底部设置可调式支撑脚，可根据摆放地面的平整度调整高度，确保设备整体处于水平状态，减少运行时的晃动。

　　在安装边界方面，设备整体外形采用规整的立方体外廓，长宽高尺寸适配常规家庭阳台、卫生间的预留摆放空间，背部预留了进水、排水管线以及电源接口的安装位置，管线排布区域与内部电气组件做了分隔设计，避免漏水引发的电气安全隐患。内部的走线槽沿壳体加强筋内侧排布，既能够固定线路避免运行振动导致线路磨损，也能让内部结构更加规整，方便后期的维护检修。

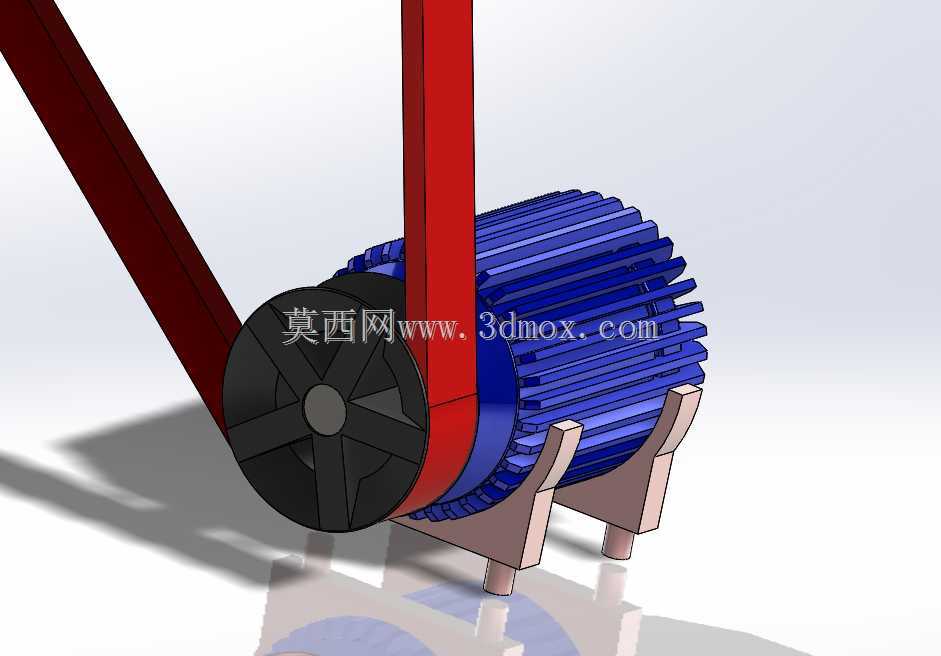

　　从功能实现的结构逻辑来看，这套设计将洗涤、脱水的核心功能集成在同一内筒组件中，通过传动系统的转速切换实现不同工况的运行：洗涤工况下内筒以较低转速正反转交替运行，带动衣物完成洗涤流程；脱水工况下内筒以高转速单向转动，通过离心力将衣物中的水分从内筒透水孔甩出，经外筒收集后从排水口排出。外筒作为盛水结构，与外壳之间设置了减震支撑组件，能够吸收内筒运行过程中产生的振动，避免振动直接传递到外壳引发整机移位或噪音过大的问题。

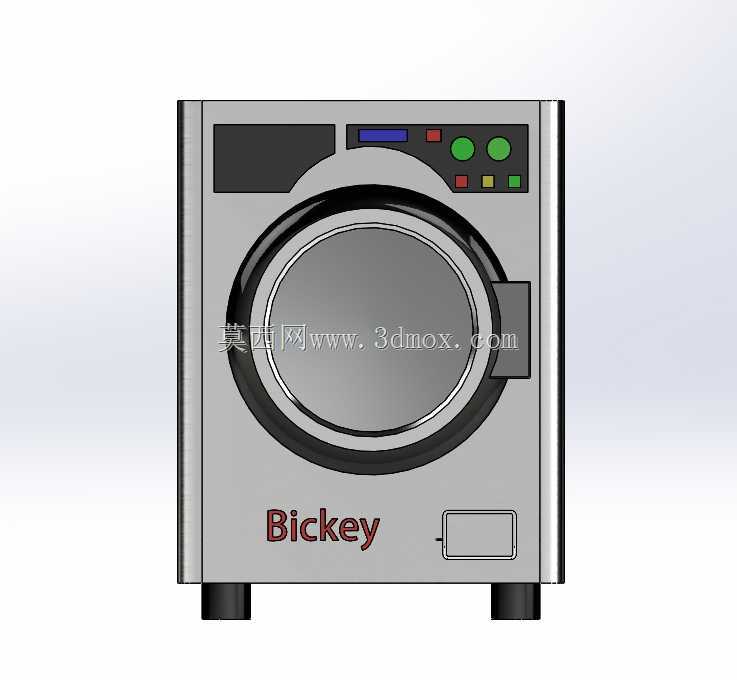

　　在细节结构处理上，内筒的边缘做了卷边钝化处理，避免取放衣物时刮蹭织物；洗涤剂投放盒的结构设置在设备前端上部，投放口的导流结构能够让水流充分冲刷洗涤剂，将洗涤剂带入内筒参与洗涤过程，避免洗涤剂残留。设备的控制面板区域设置在前端上部，操作高度符合人体工程学要求，用户无需过度弯腰即可完成程序选择与启停操作。

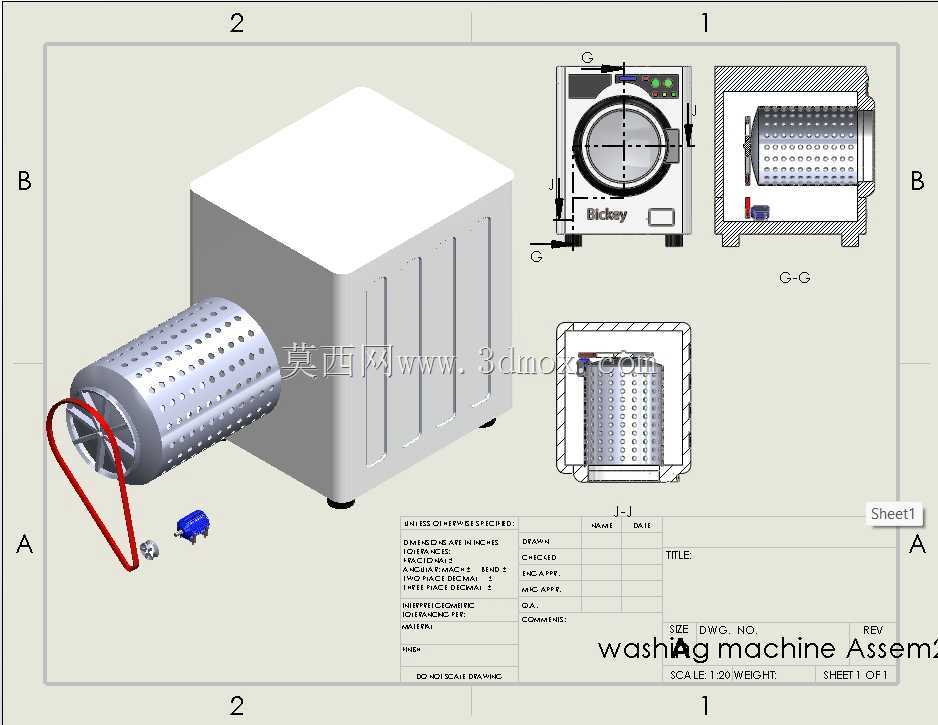

　　这套三维装配模型完整呈现了滚筒洗衣设备从外部壳体到内部核心组件的装配关系，每个部件的连接方式、安装定位都做了清晰的表达，能够为家电结构设计从业者提供直观的结构参考，也可作为同类产品结构优化、装配工艺梳理的三维参照，帮助设计人员快速理解滚筒洗衣设备的结构逻辑，在实际设计过程中合理排布内部组件，平衡设备功能、体积与使用体验之间的关系。
