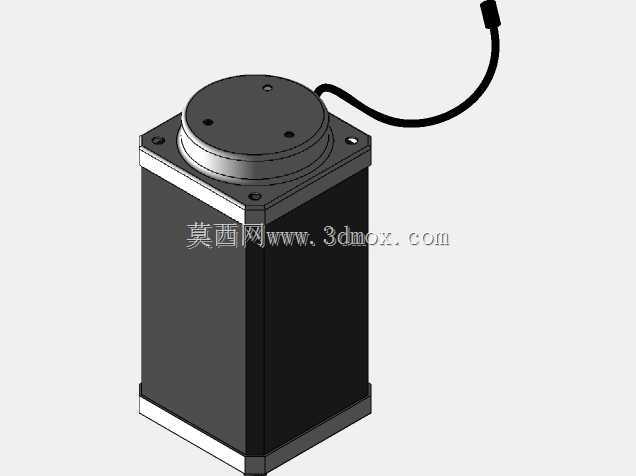

方形法兰安装无刷直流电机结构模型

　　这款无刷直流电机的三维结构，是针对工业级紧凑安装场景做的结构还原，日常做设备动力选型、传动结构适配的时候，这类方形安装法兰的BLDC电机是非常常见的选型对象，和传统有刷直流电机比，它取消了机械换向碳刷结构，靠电子换相驱动转子运转，能适配长时间连续运行的工况，不用定期拆解维护碳刷磨损件，在自动化产线输送模组、协作机器人关节驱动、医疗设备精密传动、新能源汽车辅助部件驱动这些场景里都有大量应用。

　　从结构设计逻辑来看，这款电机采用方形端盖法兰的安装形式，顶部出线端做了线缆防弯折的护套设计，出线方向垂直于电机输出轴端面，能避免设备运行中线缆随振动反复弯折出现线芯断裂的问题，安装法兰上预留了四个对称的通孔安装位，安装时可以从端面直接穿螺栓固定到设备的安装基板上，对安装空间的边界要求比较明确：电机主体为方形截面柱体结构，轴向总长度包含顶部出线座的尺寸，径向尺寸以方形法兰的对角、对边距离为安装边界，做结构布局的时候只要预留出法兰安装面的螺栓操作空间、以及侧面线缆的弯曲半径空间，就不会出现安装干涉的问题。

　　功能特性上，这类无刷直流电机依靠定子绕组产生的旋转磁场和转子永磁体的磁场相互作用输出扭矩，相比同功率等级的有刷电机，它的运转噪音更低，振动幅值更小，转速控制的精度也更高，搭配对应的霍尔传感器和驱动板，就能实现宽范围的转速调节和扭矩闭环控制，适合对运转平稳性有要求的场合，比如医疗检测设备的样本输送机构、自动化设备的精密定位模组，用这类电机做动力源，能减少传动过程中的振动冲击，提升设备运行的稳定性。

　　做三维建模的时候，这个模型还原了电机的外部装配细节：定子外壳的散热接触面做了平整处理，顶部端盖和主体外壳的配合止口、法兰面的安装孔位、出线口的线缆固定结构都做了等比例还原，在做整机设备装配的时候，可以直接把这个模型导入装配体，用来校验安装空间、匹配连接法兰的尺寸、核对线缆出线方向和设备内部走线空间的适配性，不用再手动测绘电机的外部轮廓，能减少结构设计阶段的测绘工作量，也能避免因为尺寸估算偏差导致的安装干涉问题。

　　实际选型应用的时候，这类方形法兰的BLDC电机相比圆形法兰的电机，安装定位的基准更好找，方形的安装面贴靠设备基板的时候，能靠法兰的直边做周向定位，防止电机运行过程中出现周向转动移位，固定螺栓的受力也更均匀，适合水平安装、垂直安装等多种安装姿态，不管是装在设备的侧壁做水平动力输出，还是装在设备顶部做垂直方向的动力输出，法兰的固定强度都能满足常规扭矩输出的要求。另外电机的外壳采用金属壳体结构，既可以起到结构防护的作用，也能把定子绕组运行产生的热量通过壳体传导到安装基板上，辅助散热，提升电机长时间运行的负载能力，在持续运转的工况下，金属壳体的散热优势会更明显，能避免绕组因为过热出现绝缘老化的问题，延长电机的实际使用寿命。
