低温断开型快插式压力连接组件

　　这类快插式压力连接组件，核心应用场景集中在需要频繁拆装管路、同时要求低温工况下具备主动断开保护的流体输送系统中，常见于低温实验台管路、制冷系统测试回路、特种化工流体输送工位这类场景——很多现场操作人员都有体会，常规螺纹接头在低温环境下拆装容易出现咬合抱死，带压拆卸时还容易出现介质喷溅风险，这类结构的设计初衷就是解决这两个现场痛点。从结构功能上看，组件分为公头母头两个对接单元，对接时无需额外工具，对准后轴向推入即可完成锁紧，内部的单向阀结构会在对接到位后自动开启，打通流体通路；当管路内压力超过设计阈值，或是环境温度降到低温断开临界值时，内部的感温触发结构会推动锁止钢球回缩，让公母头在内部介质压力作用下自动弹开分离，同时两端的单向阀会瞬间闭合，避免管路内的介质泄漏，既保护后端设备不会因为超压出现损坏，也能避免低温下管路脆裂引发的介质泄漏风险。做结构设计的时候，首先要考虑的是对接后的同轴度误差容忍度，现场安装时很难保证两端管路完全对中，所以在母头的对接入口处做了15度的导向锥面，允许对接时存在最大1.2度的轴向偏角，不会因为对中偏差导致密封圈被切损。锁紧结构采用的是周向均匀布置的6颗不锈钢钢球，卡在公头的环形锁止槽内，相比卡簧式锁紧，钢球锁止的接触应力更均匀，在1.6MPa的额定工作压力下不会出现脱开风险，同时拆装的推入力控制在80N以内，操作人员徒手就能完成对接，不需要借助管钳等工具。

　　密封结构采用的是两道径向O型圈加一道端面静密封的组合，径向圈负责对接后的周向密封，端面密封在对接到位后被压紧，避免对接缝隙处出现渗漏，密封圈的槽位设计特意留了0.2mm的压缩余量，即使在-40℃的低温环境下橡胶材料出现一定程度的硬化，也能保证足够的密封比压，不会出现泄漏。外形尺寸上，公头的对接端外径设计为12mm，整体长度为68mm，母头的主体外径为18mm，对接完成后的整体总长度为112mm，安装边界上需要预留至少30mm的轴向操作空间，方便操作人员手持推入对接，周向需要预留15mm的扳手空间，虽然日常拆装不需要扳手，但在首次安装固定接头到管路面板时，需要用扳手卡住母头的六方部位拧紧，避免跟转。

　　流道设计上做了等径通流优化，内部流道的通径和对接管路的内径保持一致，没有出现通流截面突变的情况，能减少流体经过接头时的压力损失，对于粘度较高的低温流体来说，这种等径设计能避免流道内出现介质滞留的问题，减少残留介质对接头内部结构的腐蚀。很多人在选型这类快接的时候容易忽略断开后的泄漏量，这个结构在断开时两端单向阀的关闭响应时间控制在0.1秒以内，断开后的单端泄漏量不超过0.5ml，对于一些贵重介质或者有害介质的输送场景来说，这个参数直接关系到现场的操作安全和介质损耗。

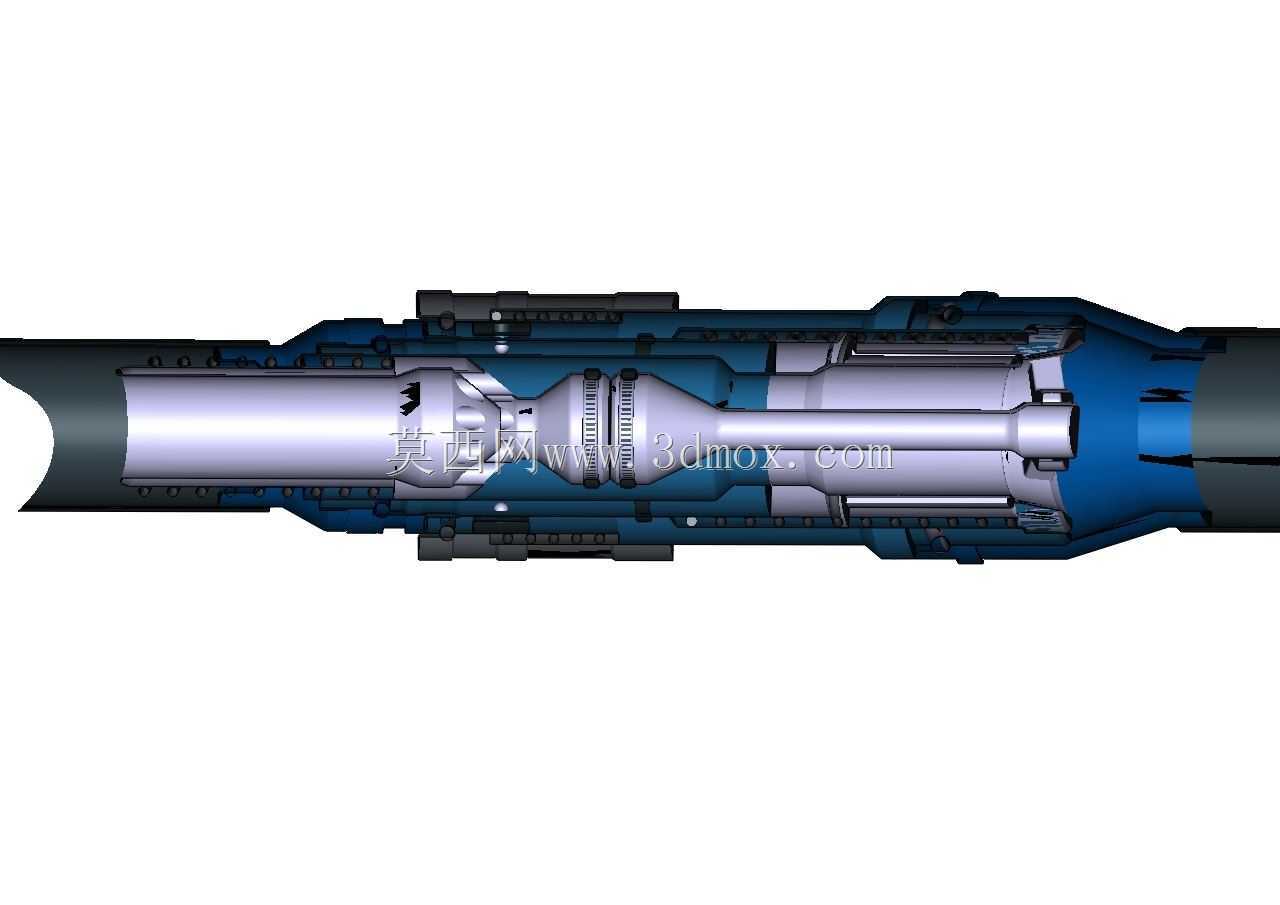

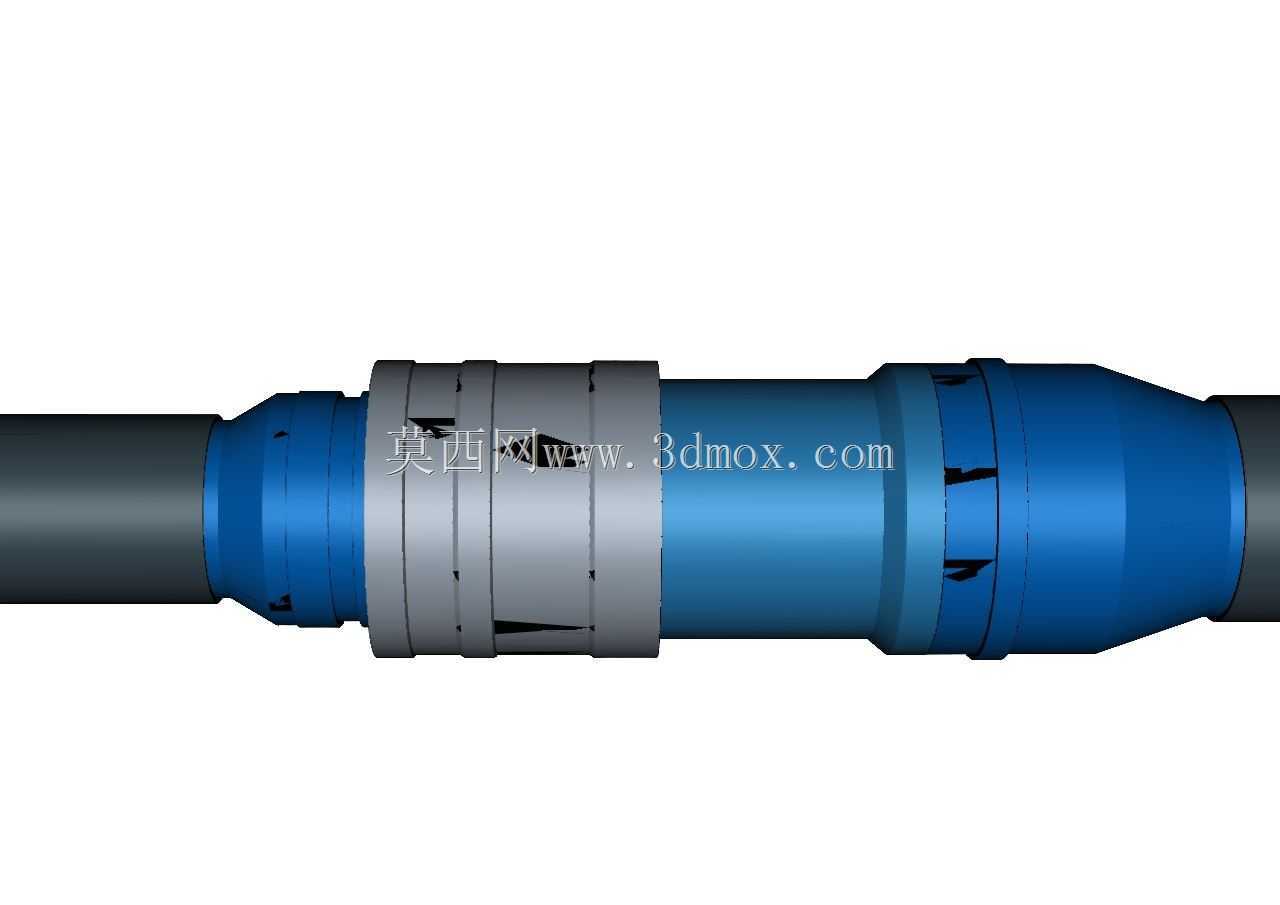

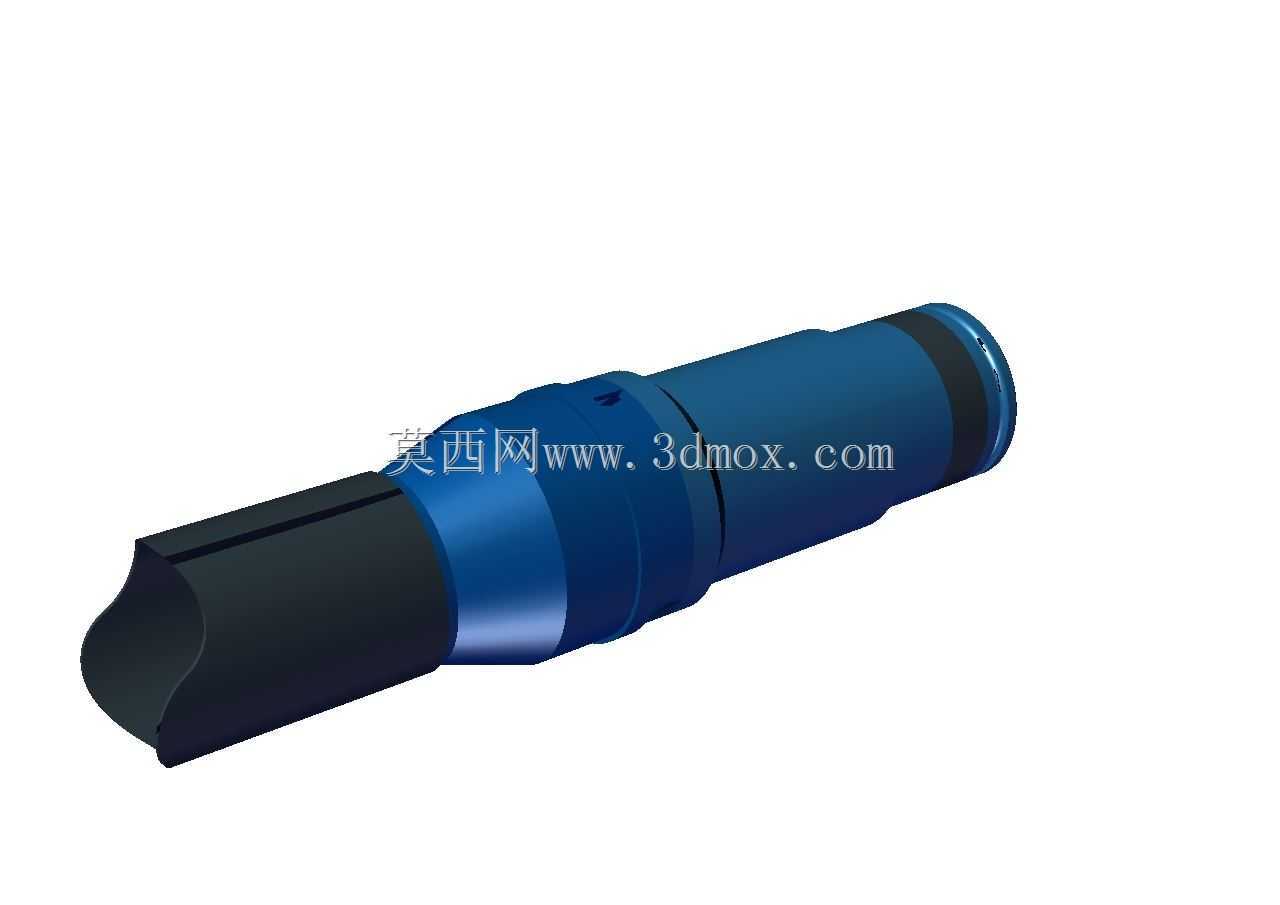

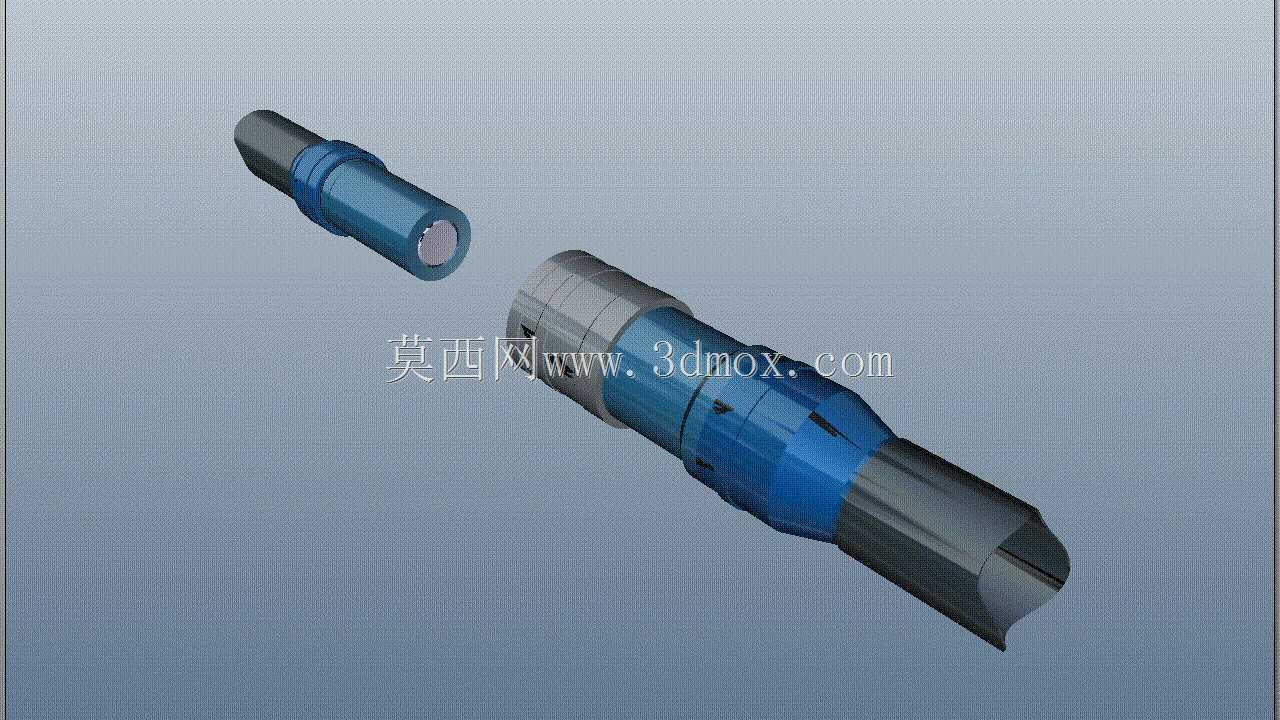

　　另外在材质选择上，主体的金属部分采用的是316L不锈钢，相比普通的304不锈钢，在低温环境下的冲击韧性更好，不会因为低温出现脆断，钢球和内部的弹簧采用的是17-4PH沉淀硬化不锈钢，保证长期使用后弹簧的弹力不会出现衰减，锁止钢球不会因为磨损出现卡滞。在做三维建模的时候，特意把内部的流道、钢球槽、密封圈槽的细节都做了还原，方便结构设计人员直接调用到自己的设备管路布局中，核对安装空间是否存在干涉，也可以根据实际的管路通径需求调整对应的尺寸参数，不用从零开始绘制结构，能节省不少建模时间。需要注意的是，这类接头的安装位置要尽量避开管路的弯曲应力集中点，如果接头长期承受径向的管路弯矩，会导致锁止钢球的受力不均，时间长了容易出现意外脱开的问题，所以在布局的时候最好在接头两端100mm的位置设置管路管夹，抵消管路的振动和弯矩影响，保证接头的使用寿命。
