带端部安装座的滚珠丝杠传动结构

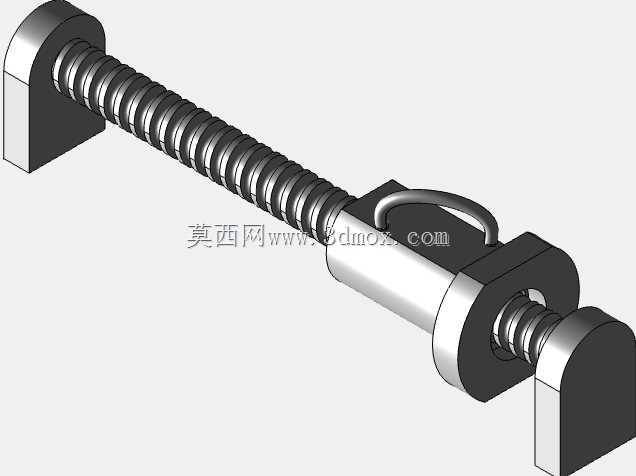

　　这套滚珠丝杠传动结构，是直线运动模组里的核心执行部件，日常在各类需要精准直线位移的设备里都能见到它的身影，从自动化产线的进给滑台，到小型工装的位置调节机构，再到精密检测设备的位移平台，只要涉及旋转运动转直线运动、且对传动效率和定位精度有要求的工位，基本都会用到这类结构。和普通滑动丝杠比起来，它的摩擦阻力要小很多，长时间运行的温升控制更稳定，不会因为滑动摩擦产生的热量导致丝杠热伸长过大，影响定位精度，尤其是在频繁往复运动的工况下，磨损量远低于滑动丝杠，能有效延长整套传动机构的维护周期。从结构设计来看，这套模型还原了滚珠丝杠最核心的几个组成部分：两端的支撑安装座直接集成了端部限位结构，不用额外加装轴端挡块就能限制螺母的最大行程，避免螺母超程脱出丝杠；螺母部分集成了循环返向装置，也就是模型上那个弧形的回流结构，能让钢珠在滚道和返向器之间形成闭合循环，不会在运动过程中卡滞；丝杠的滚道采用的是圆弧接触型滚道，和钢珠的接触角设计在45度左右，既能承受轴向的进给载荷，也能承受一定的径向偏载，适配多数安装时存在微小同轴度误差的场景。

　　在安装边界上，两端的支撑座采用的是立式耳座结构，安装孔的中心高和丝杠轴线保持同轴，安装时只需要保证两个支撑座的安装面共面、安装孔连线和运动导轨平行，就能避免丝杠出现别劲的情况；螺母部分的安装法兰是标准的圆形法兰，止口和螺母本体同轴，连接滑台的时候可以通过止口定位，不用反复调整螺母和滑台的同轴度，能节省不少装配调试的时间。设计这类结构的时候，首先要核算的是额定动载荷，要根据实际工位的最大轴向推力、运行速度、预期寿命来选对应的钢珠直径和丝杠导程，导程选的太大，会导致伺服电机的分辨率不够，定位精度下降；导程选太小，又会让进给速度上不去，影响设备的运行节拍。

　　另外滚道的曲率半径也很关键，曲率太大会导致钢珠和滚道的接触应力过大，容易出现点蚀，缩短使用寿命；曲率太小又会让接触刚度不足，受力时变形量太大，影响传动精度。这套模型里的返向器是内置式的，相比外置式返向器，整体结构更紧凑，螺母的外径更小，能适配安装空间比较局促的小型设备，不过内置返向器对加工精度的要求更高，返向槽和滚道的对接处如果有台阶，很容易导致钢珠循环不畅，运行时出现卡顿和异响。在实际应用场景里，这类带端部支撑座的滚珠丝杠，经常被用在小型数控设备的进给轴、点胶机的Z轴升降机构、自动锁螺丝机的位移滑台上，因为它的支撑座是集成式的，不用单独采购丝杠支撑座再进行装配，能减少设计时的零件数量，也能降低装配时的误差累积。

　　另外要注意的是，这类滚珠丝杠在安装的时候，一定要做预拉伸处理，尤其是行程比较长的应用场景，预拉伸量要根据丝杠的长度、运行时的预期温升来计算，抵消运行时热伸长带来的精度影响，同时两端支撑的轴承要选用配对的角接触轴承，能承受双向的轴向载荷，避免丝杠在往复运动时出现轴向窜动。从建模的角度来说，这套结构的建模难点主要在丝杠滚道和返向器的螺旋槽部分，滚道的螺旋线要和丝杠的导程完全匹配，返向器的导流槽要和滚道平滑衔接，不然在做运动仿真的时候会出现钢珠卡滞的情况，建模时可以先画出单圈滚道的截面，沿螺旋线扫掠生成整体滚道，再通过布尔运算切除出丝杠和螺母的滚道结构，返向器的部分要根据钢珠的循环路径做平滑过渡，避免出现锐角导致钢珠运动受阻。
