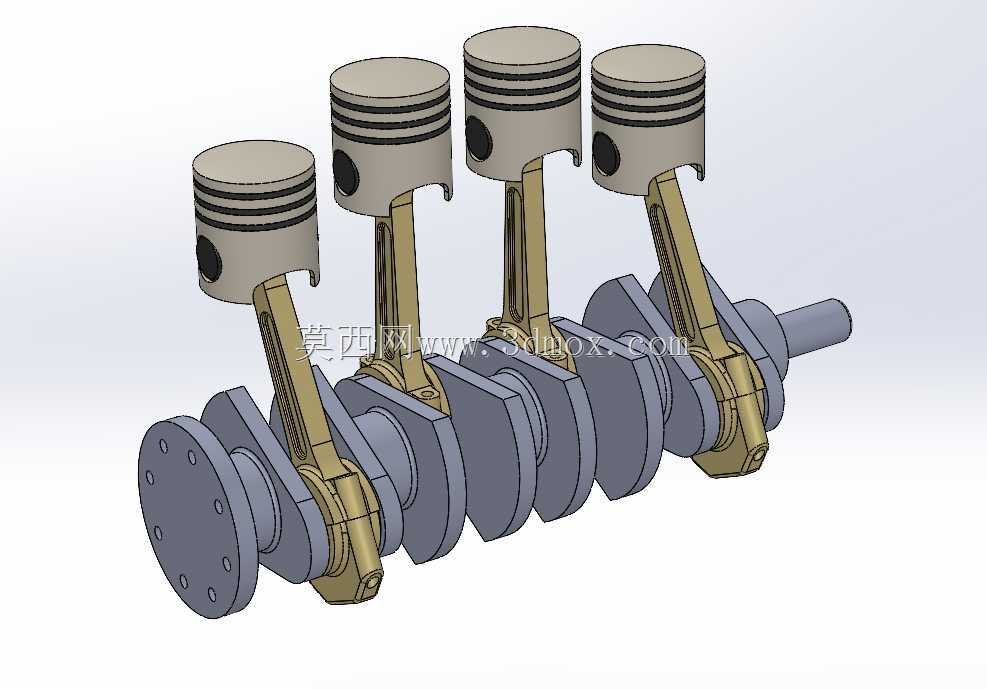

直列四缸内燃机曲柄连杆活塞组结构

　　这套直列四缸动力核心的曲柄连杆活塞组结构，是往复式内燃机最核心的运动转换单元，广泛搭载于民用乘用车、轻型商用车、小型工程机械及固定式动力机组中，承担着将燃料燃烧产生的热能通过活塞往复运动转化为曲轴旋转扭矩的核心功能，是整台动力设备输出动力的源头。从结构设计逻辑来看，整套组件采用直列四缸等间距排布，四个活塞的曲柄销相位按1-3-4-2的点火间隔角错开180度，保证曲轴运转时一阶、二阶往复惯性力的平衡，降低整机运转时的振动幅度，这种排布方式相比V型、水平对置构型，结构更紧凑，加工装配难度更低，维护便利性更强，是中小排量动力设备应用最广泛的构型。

　　活塞部分采用典型的汽油机活塞结构，顶部为平顶设计，适配平顶燃烧室的压缩比需求，裙部开设三道环槽，分别安装两道气环与一道油环，气环负责密封燃烧室与曲轴箱的通路口，防止高温高压燃气窜入曲轴箱稀释润滑油，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳与机油损耗。活塞销采用全浮式设计，工作状态下可在活塞销座与连杆小头衬套间自由转动，保证磨损均匀，两端通过卡簧限位防止轴向窜动刮伤气缸壁。

　　连杆部分采用锻钢材质的工字形截面结构，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减小惯性力负载，连杆大头采用剖分式设计，通过连杆螺栓与曲轴曲柄销连接，轴瓦表面涂覆减磨合金层，降低运转时的摩擦阻力与磨损速率，连杆小头压入铜基衬套，与活塞销配合实现摆动运动。曲轴部分采用整体式锻钢曲轴，四个曲柄销与五个主轴颈依次排布，两端分别设置飞轮安装法兰与动力输出端，主轴颈用于将曲轴支撑在缸体主轴承座上，曲柄臂上集成平衡重块，抵消活塞连杆组往复运动与曲轴旋转产生的不平衡力矩，保证曲轴在额定转速区间内平稳运转，避免出现共振或轴瓦异常磨损。从安装边界来看，整套组件的轴向尺寸适配常规直列四缸缸体的曲轴箱长度，活塞外径匹配对应缸径的气缸套内壁间隙，冷态下活塞与缸壁的间隙预留0.02-0.04mm的膨胀量，避免热机状态下活塞膨胀卡滞；曲轴主轴颈的同轴度公差控制在0.01mm以内，保证各轴瓦受力均匀，连杆大头与曲柄销的配合间隙按流体动压润滑要求预留0.03-0.06mm的油膜厚度，保证运转时润滑油能形成稳定的油膜实现液体摩擦。

　　在实际应用场景中，这套结构的设计合理性直接决定了动力设备的动力输出平顺性、燃油经济性与使用寿命，建模过程中严格还原了各部件的配合关系与运动逻辑，活塞在上止点与下止点间的往复行程对应曲轴的回转半径，连杆长度与曲柄半径的比值取常规的3.2-3.5区间，兼顾结构紧凑性与活塞侧压力的控制，避免活塞对气缸壁的侧向敲击力过大造成缸套异常磨损与敲缸异响。整套结构的运动逻辑清晰，四个活塞依次完成进气、压缩、做功、排气四个行程，每两转完成一个完整工作循环，相邻做功气缸的间隔角均匀，保证曲轴输出扭矩的波动幅度控制在合理范围内，降低飞轮的转动惯量需求，提升动力响应速度。设计过程中充分考虑了各运动部件的润滑路径，曲轴内部开设斜油道，将主油道的润滑油输送到各主轴颈与曲柄销的摩擦面，连杆杆身开设油道将润滑油引导至连杆小头衬套处，实现活塞销的压力润滑，活塞裙部则通过曲轴旋转飞溅的润滑油实现润滑，保证各摩擦副在高转速、高负荷工况下仍能得到充分润滑，避免干摩擦造成的部件烧蚀。
