双缸卧式斯特林热力发动机结构设计

　　这款双缸卧式布局的斯特林发动机结构，核心依托闭式循环下工作流体的交替压缩膨胀实现热能到机械能的转换，区别于传统内燃机的缸内燃烧做功逻辑，其热源可适配多种外部供热形式，在分布式低品位热能回收、教学演示装置、小型离网供电场景中有着独特的应用价值。从实际落地的使用场景来看，这类小尺寸斯特林动力装置常被用于工业余热回收场景的原理验证，或是中小学及高校工程热物理专业的教具开发，也可作为小型低温差发电系统的动力核心，适配太阳能集热、工业废热等低品位热源输入，无需依赖高品位燃油即可稳定输出轴功。

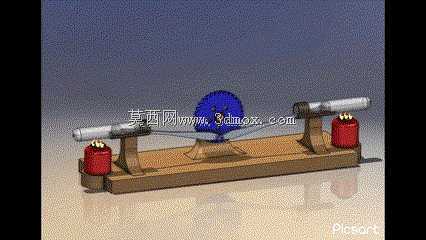

　　从功能特性上看，该结构采用对称双缸卧式布置，两个动力缸分置传动齿轮两侧，配套独立的外置加热腔体，通过连杆机构将活塞的往复直线运动转换为曲轴的旋转运动，中间的齿轮组既承担传动同步作用，也可作为动力输出端外接负载。整套结构的运动副均做了减摩设计，活塞与缸体的配合间隙控制在合理范围，既保证工作流体的密封性能，又避免过大摩擦阻力导致启动困难；加热腔体与缸体的连接位置做了热隔离设计，减少热量向传动端传导，避免连杆、轴承等部件长期处于高温环境下出现润滑失效问题。

　　设计过程中首先要确定的是缸径与行程的匹配关系，过小的缸径会导致循环做功量不足，过大的行程则会提升整机的振动水平，这款模型的缸体中心高与底座安装面保持足够距离，既给加热装置预留了安装空间，也避免加热源直接烘烤底座结构。安装边界上，整套动力装置采用一体式木质底座作为承载基础，两个缸体支架通过紧固件固定在底座上，安装孔位的同轴度公差需要严格控制，避免曲轴转动时出现卡滞；整机的横向安装尺寸覆盖从左侧加热腔到右侧加热腔的全长度，纵向尺寸预留出连杆摆动的安全空间，输出齿轮位于整机中部，外接负载时可直接在齿轮轴端连接联轴器，无需额外改动主体结构。

　　在结构细节设计上，活塞连杆与曲轴的连接采用铰接结构，可自动补偿运动过程中的微小位置偏差，曲轴的配重块做了对称设计，抵消双缸往复运动产生的惯性力，降低整机运行时的振动水平。加热腔体采用薄壁导热结构，可快速将外部热源的热量传递给缸内工作流体，冷端则依托缸体自身的散热面积实现自然冷却，无需额外配置冷却管路，简化了整机结构。这套结构的设计逻辑完全围绕斯特林循环的热力过程展开，压缩腔与膨胀腔的容积变化相位差严格匹配热力循环要求，保证工作流体在冷腔压缩、热腔膨胀的过程中实现最大的功输出，同时尽可能降低余隙容积占比，避免无效空间影响循环效率。对于建模从业者而言，这套结构的建模难点在于运动机构的干涉检查，需要逐一验证曲轴转动全周期内连杆、活塞、支架之间是否存在运动干涉，尤其是齿轮啮合的侧隙控制、连杆摆动的极限位置校核，都需要在装配环境下做全行程运动仿真，才能保证最终结构的可动性。
