模块化环形承载锁紧固定结构设计

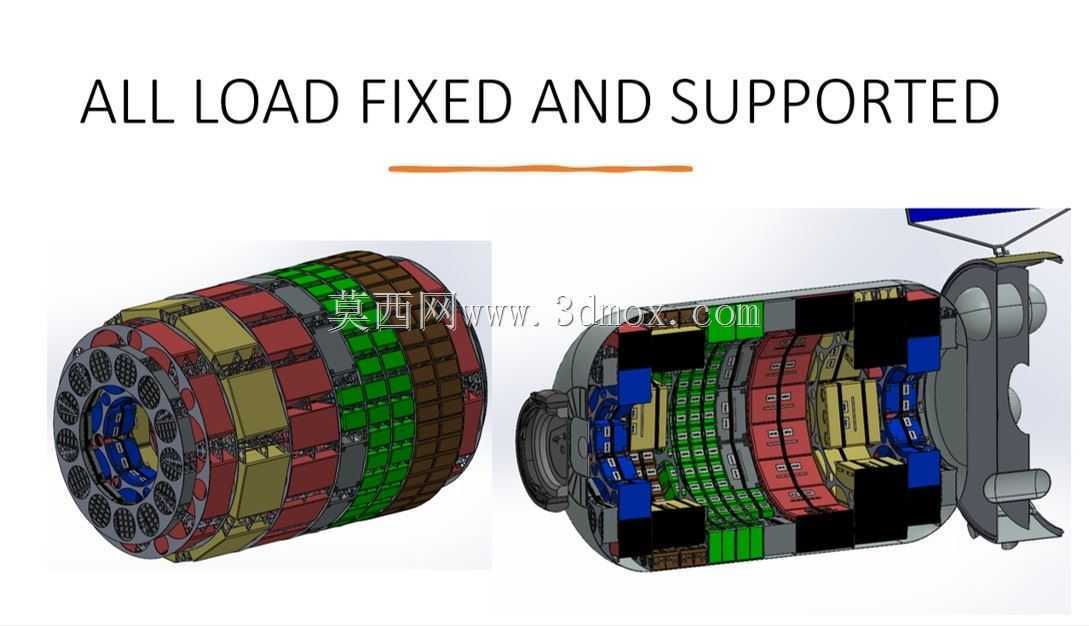

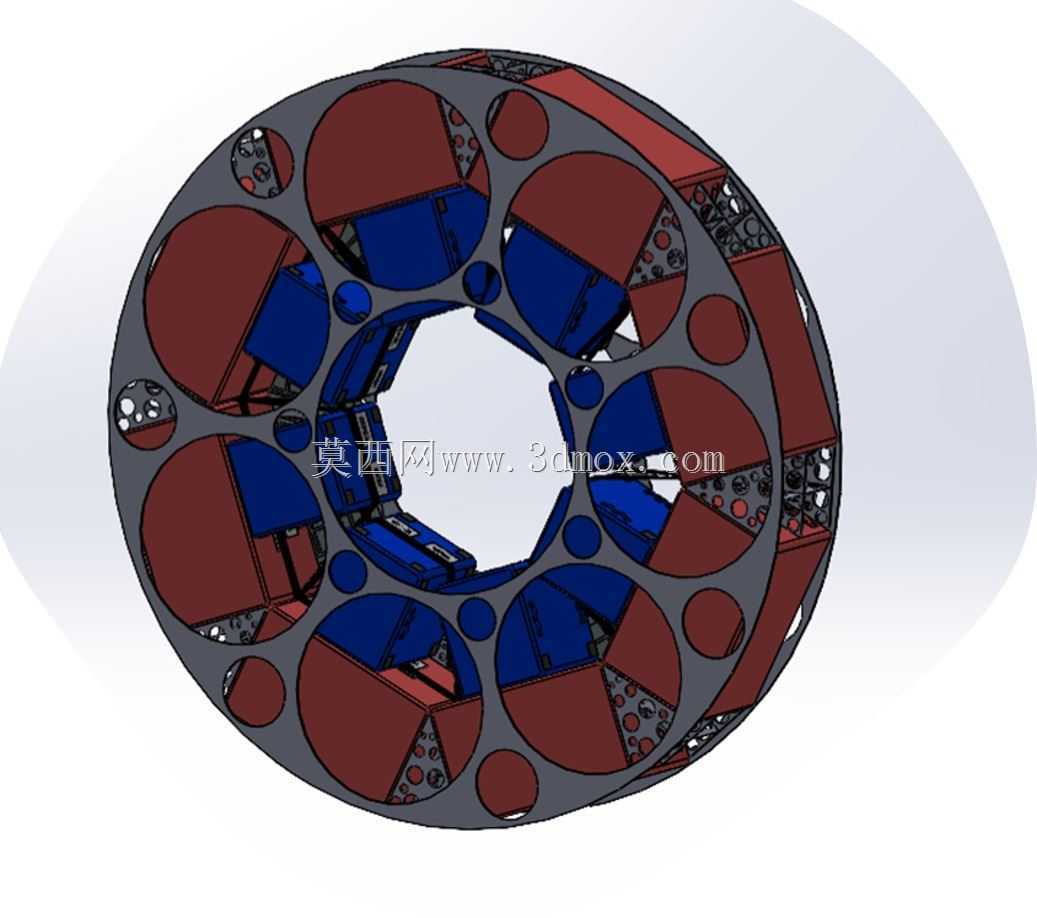

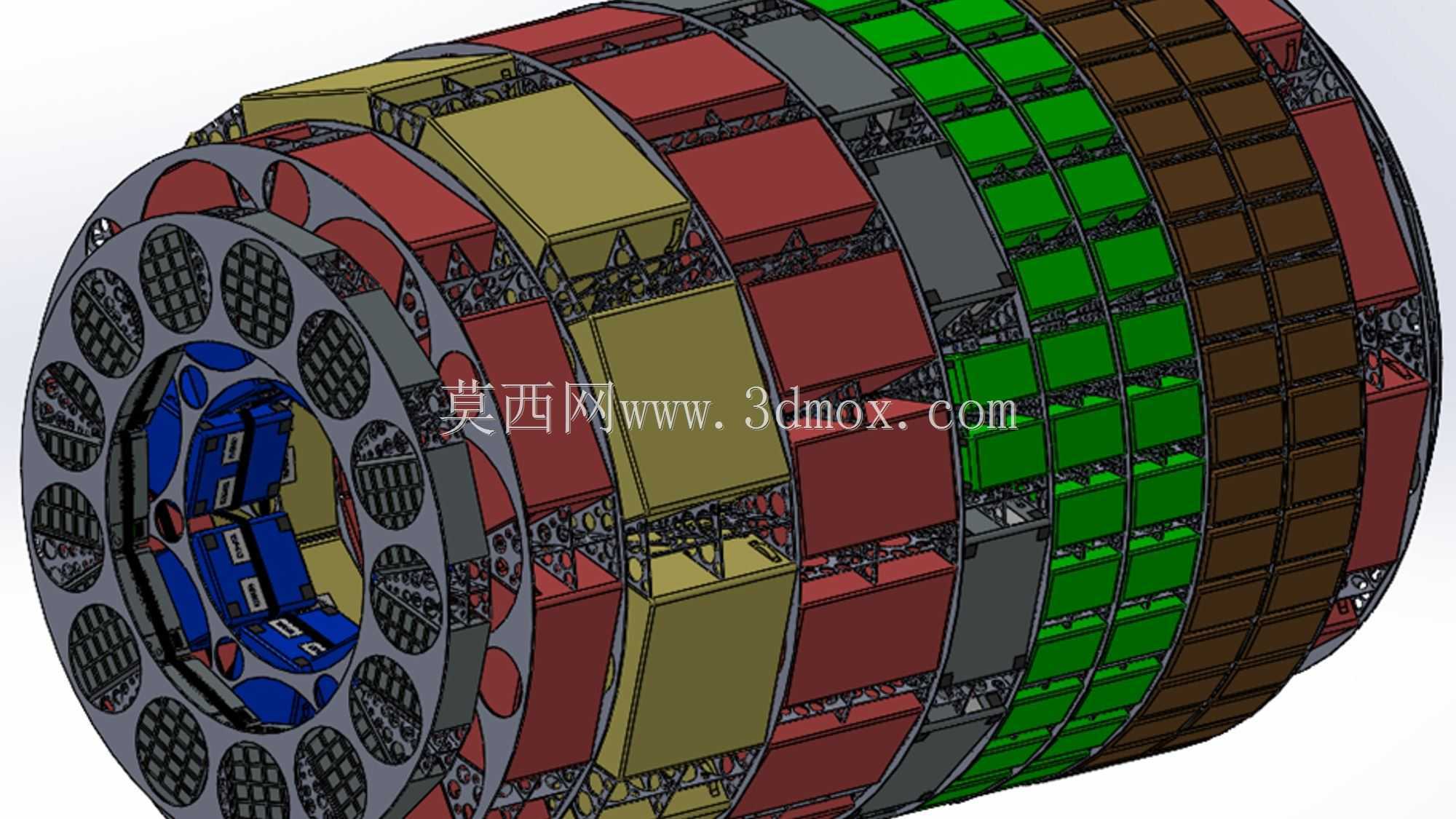

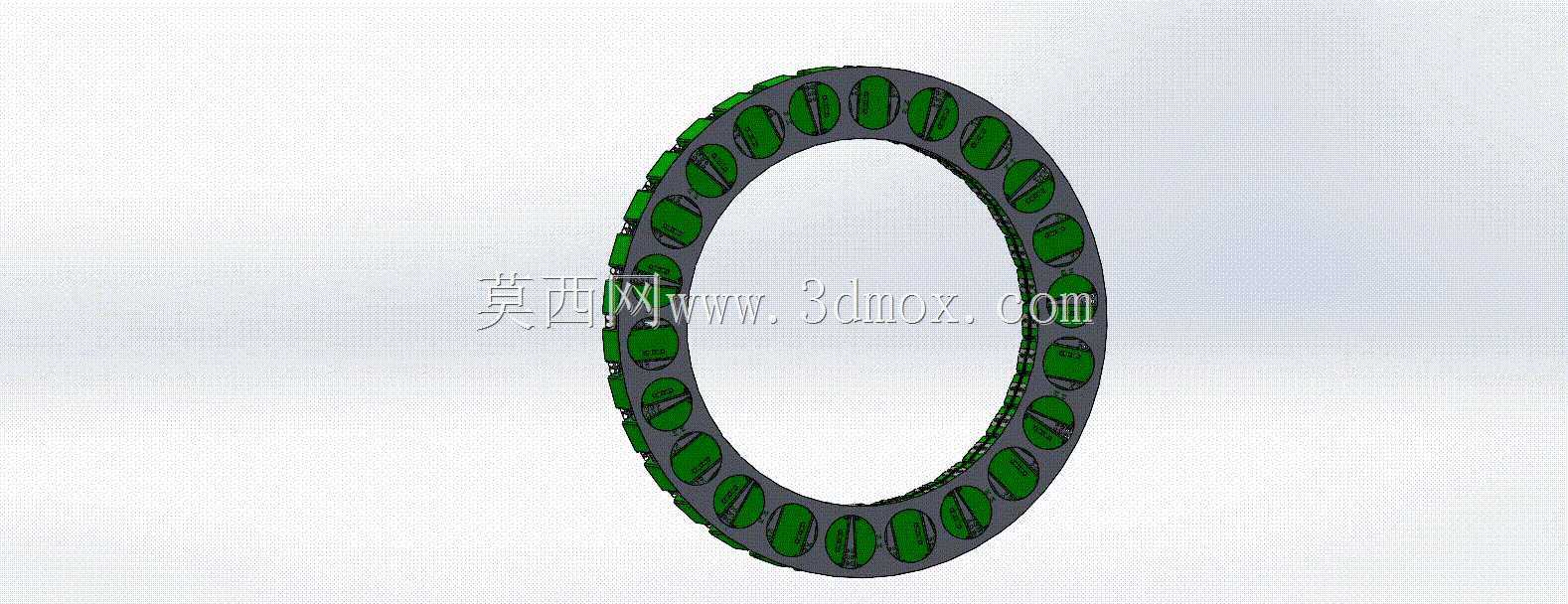

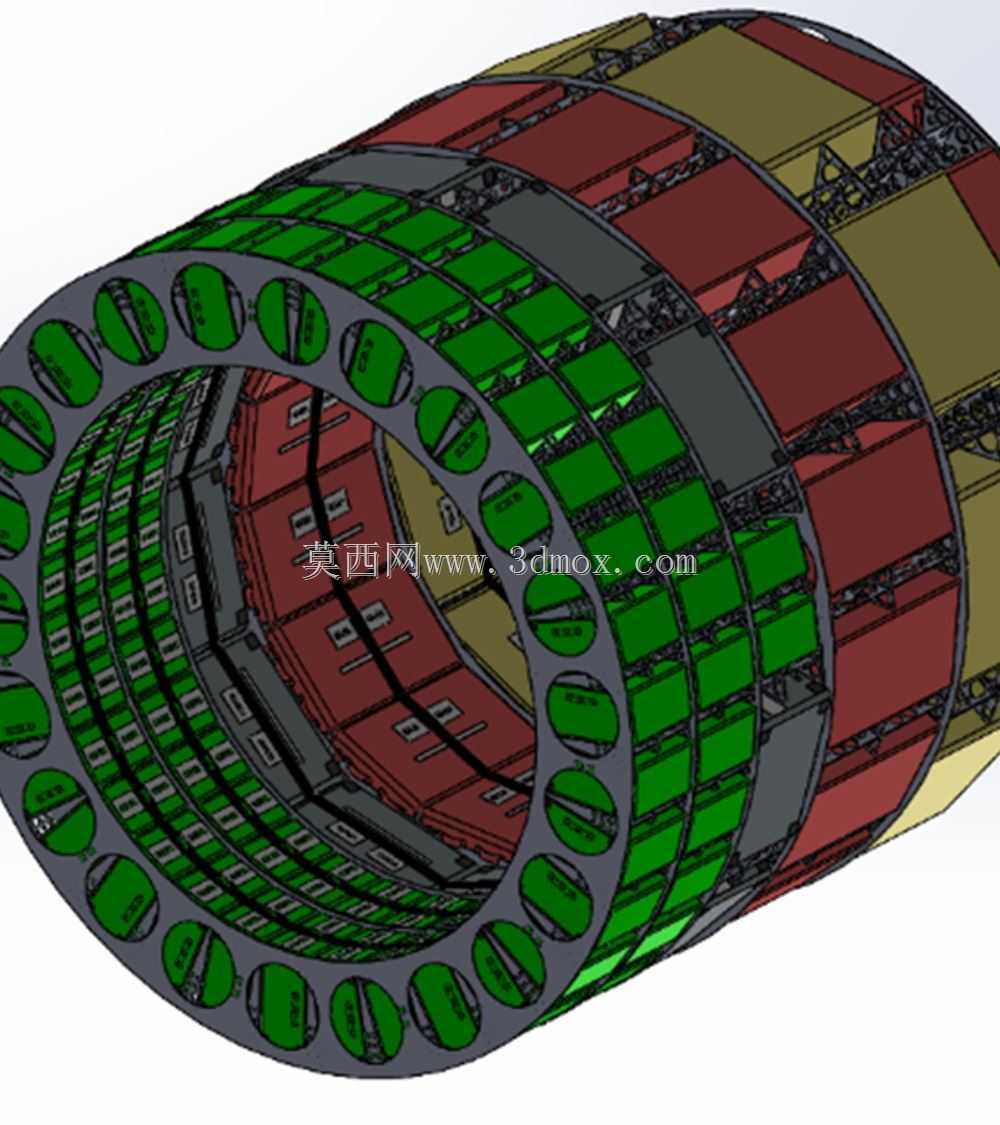

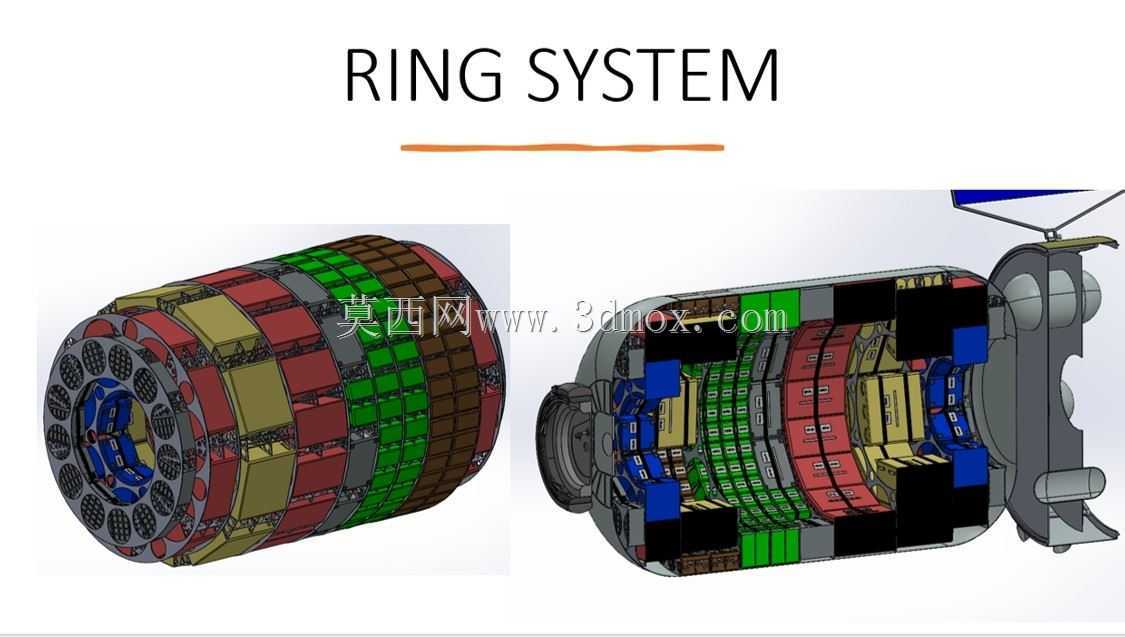

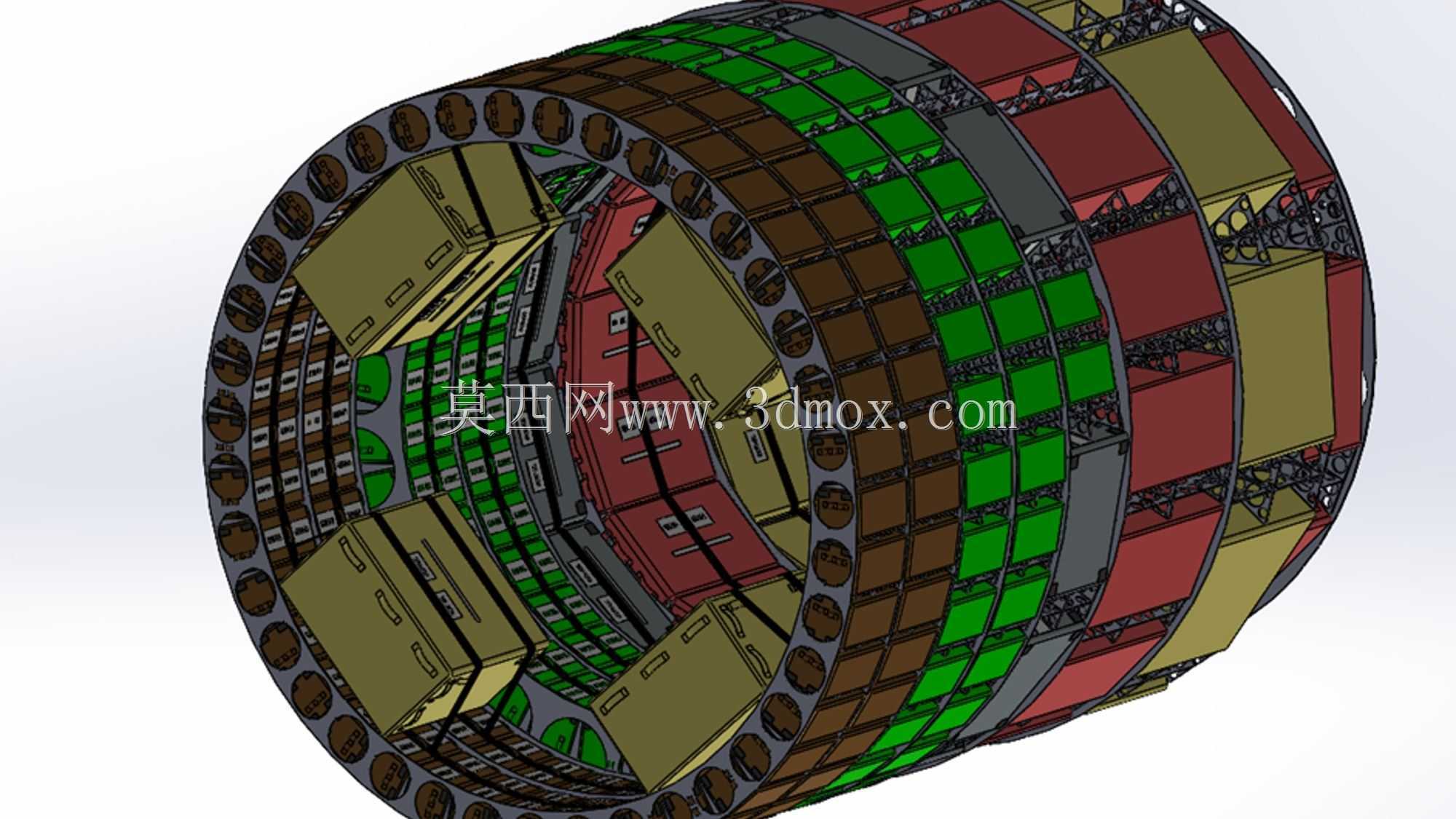

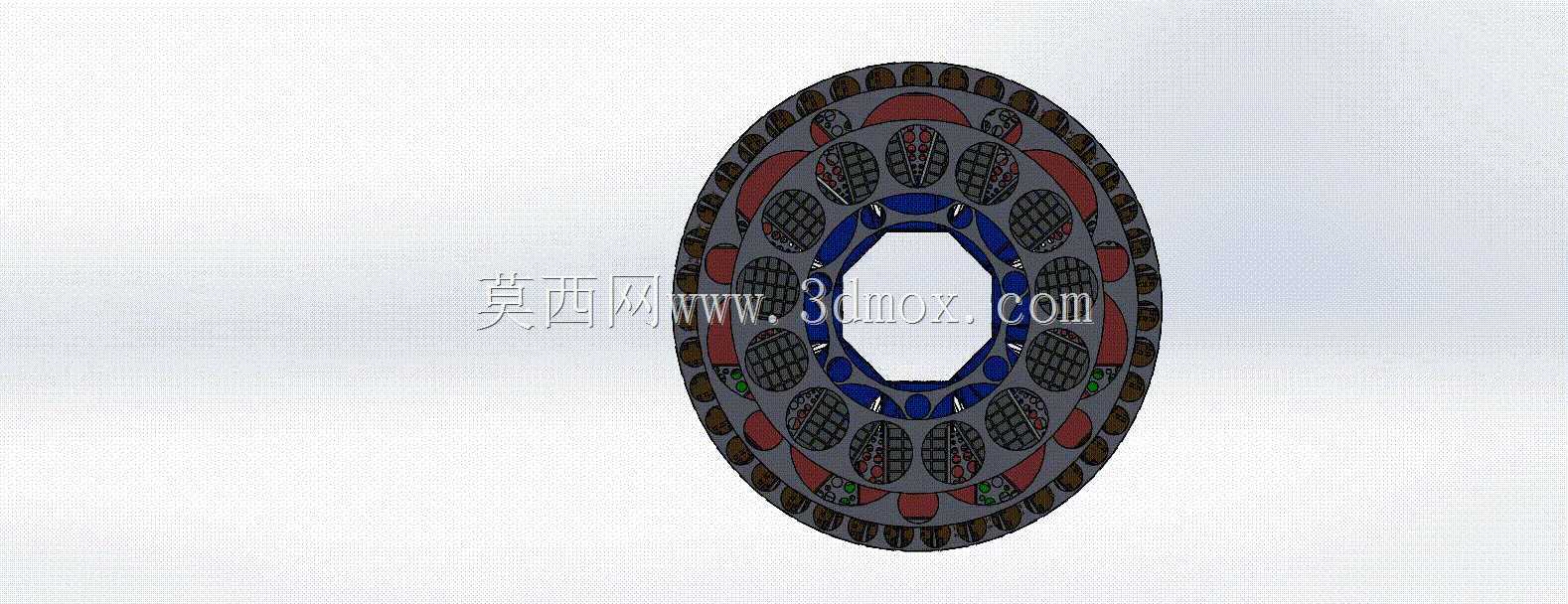

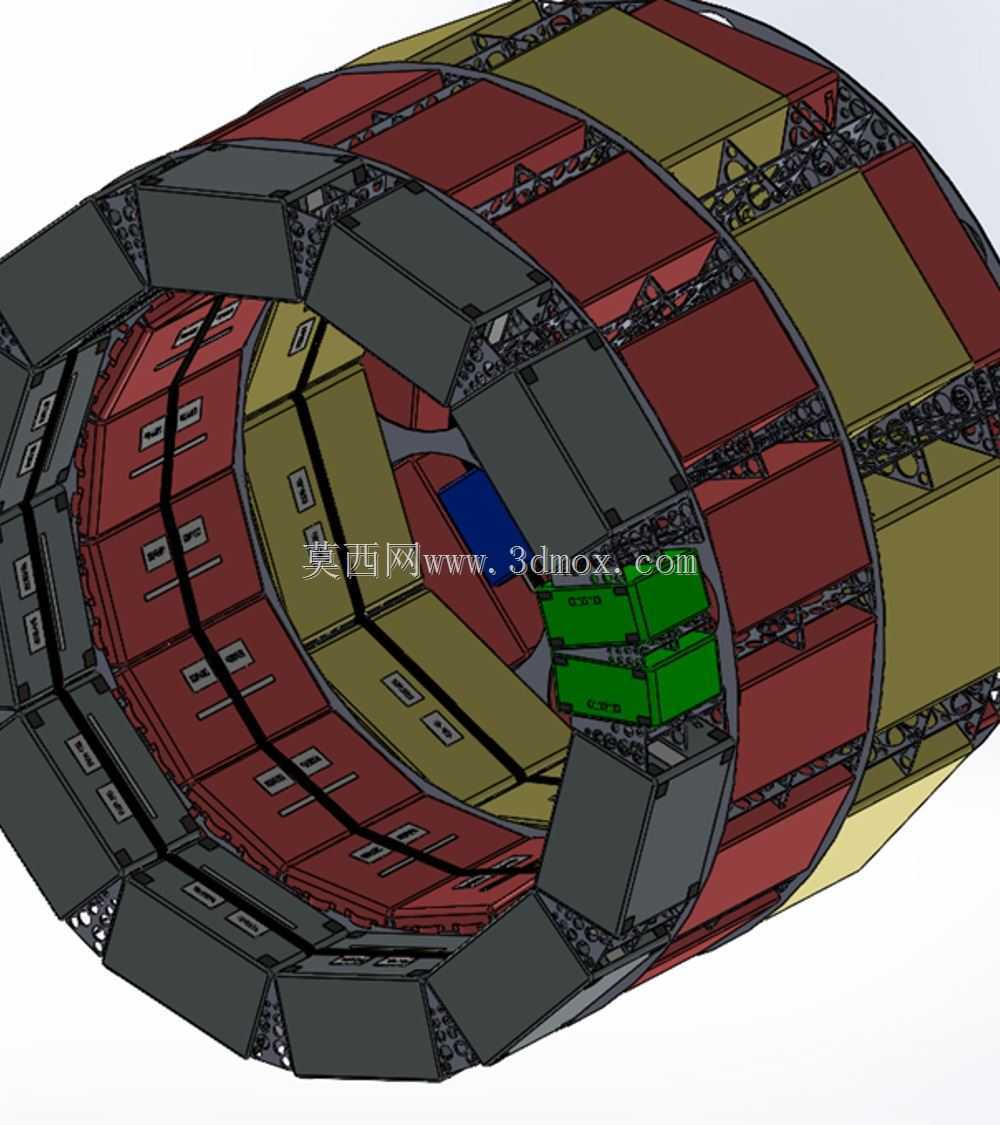

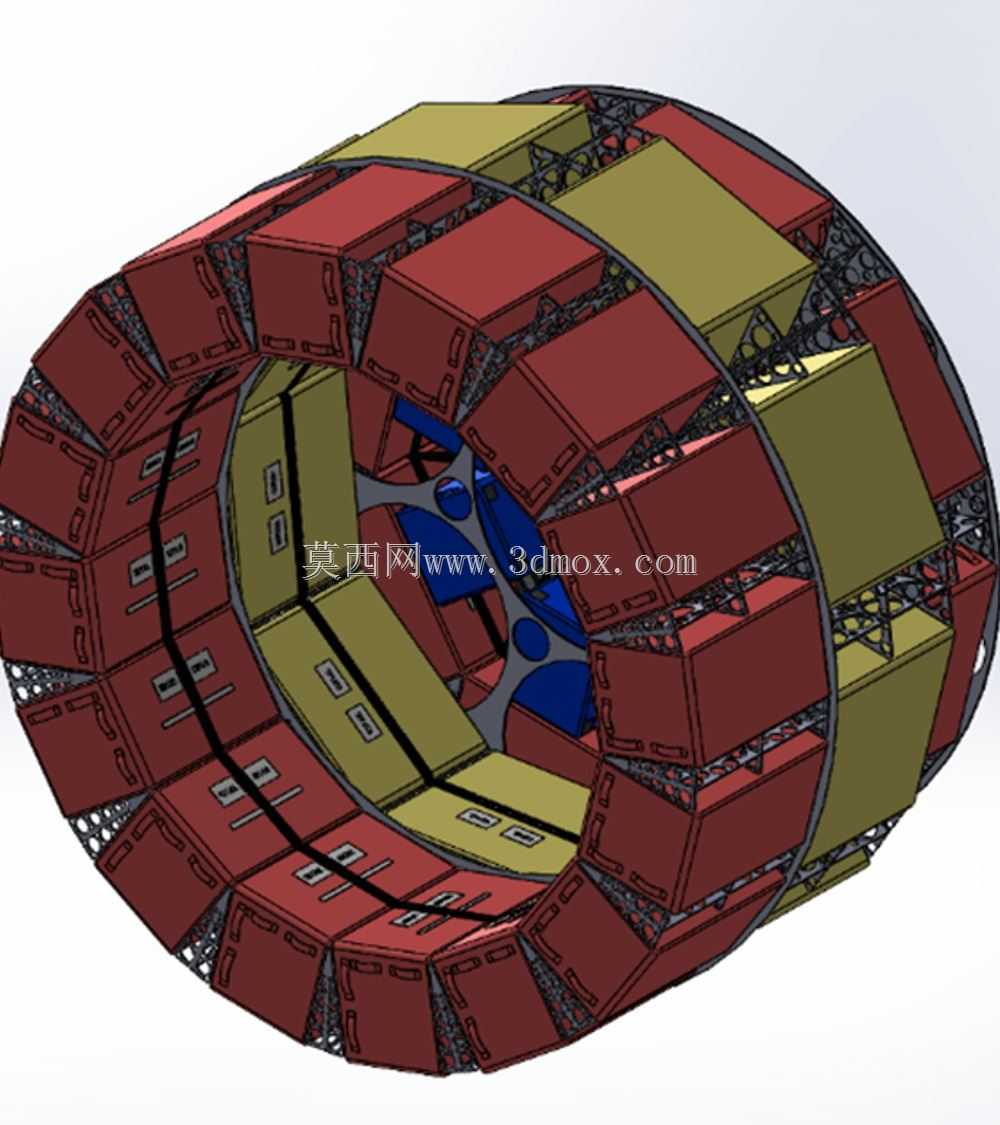

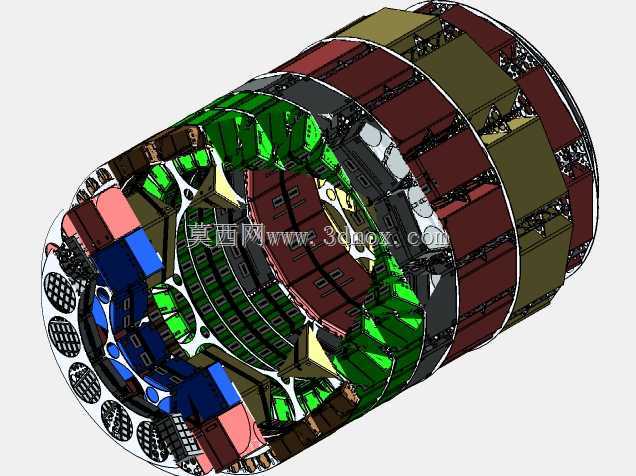

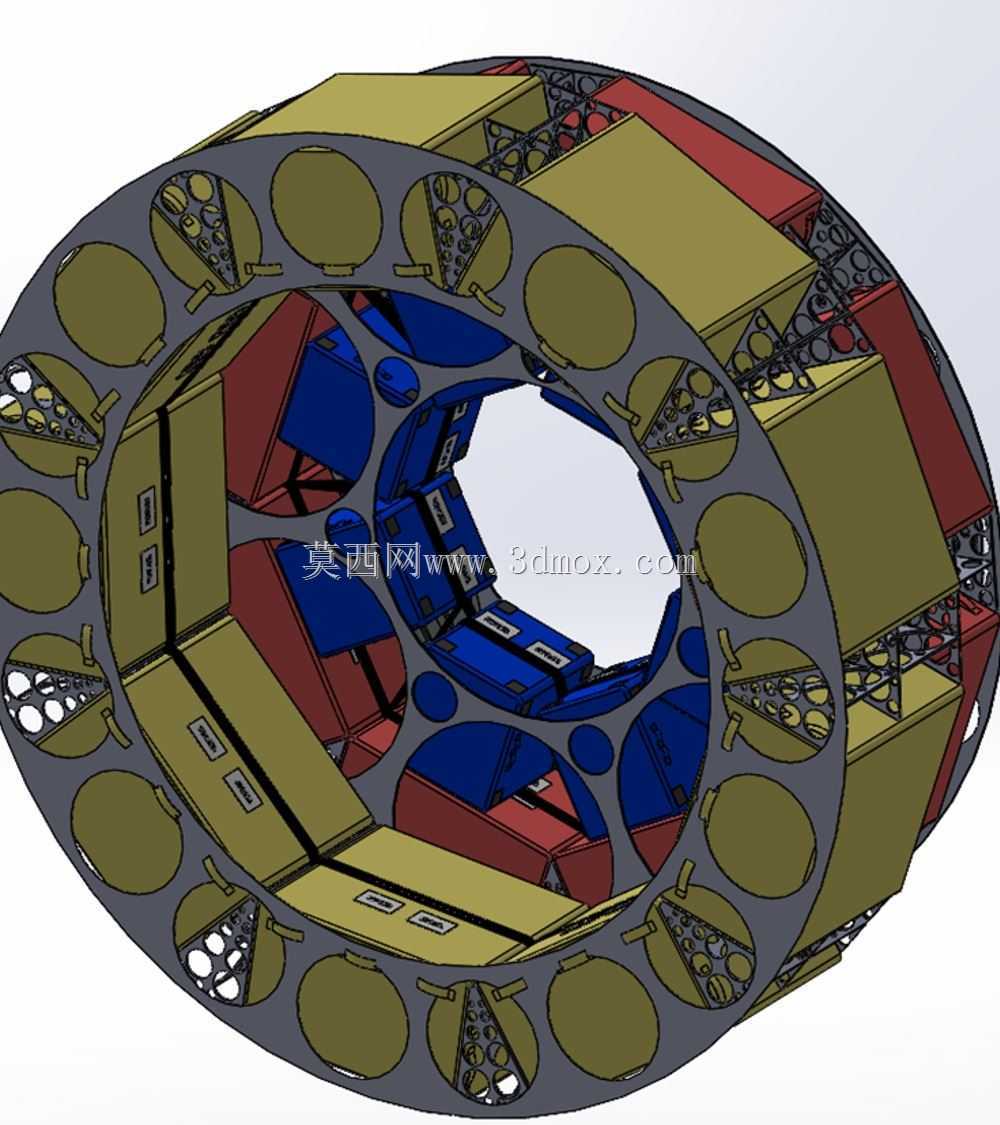

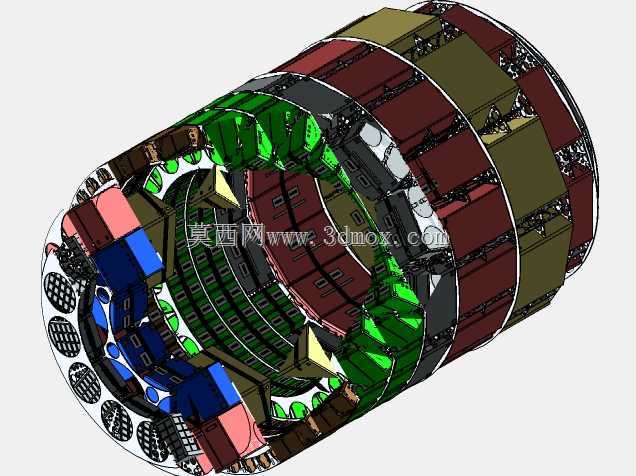

　　在空间受限的封闭腔体负载布设场景中，传统单点挂载、条带捆扎的固定方式往往存在载荷分布不均、检修可达性差、微重力或振动工况下易移位松脱的问题，这套环形承载锁紧结构正是针对这类痛点开发的专用固定方案。整套结构以两组同轴布置的环形主体作为核心承载基体，环体之间通过均布的三脚架支撑结构完成刚性连接，每两个相邻三脚架支撑点位之间，都设置了定制化的弹性紧固带，配合环体内壁的定位卡槽，实现腔体内置负载的全方位固定。

　　从实际使用逻辑来看，这套结构最突出的优势是解决了封闭腔体内负载的逐段访问与检修问题：传统整段式固定结构一旦完成装配，内侧负载被外层结构完全遮挡，无法在不拆解整体结构的情况下完成局部负载的检查、更换操作，而这套环形系统采用分段式环体设计，配合三脚架之间预留的操作间隙，操作人员可以在不拆卸整体承载框架的前提下，通过环体上预留的操作孔位逐段访问不同位置的内置负载，完全规避了传统结构检修时需要整体拆解的繁琐流程，大幅降低了后期运维的操作难度。

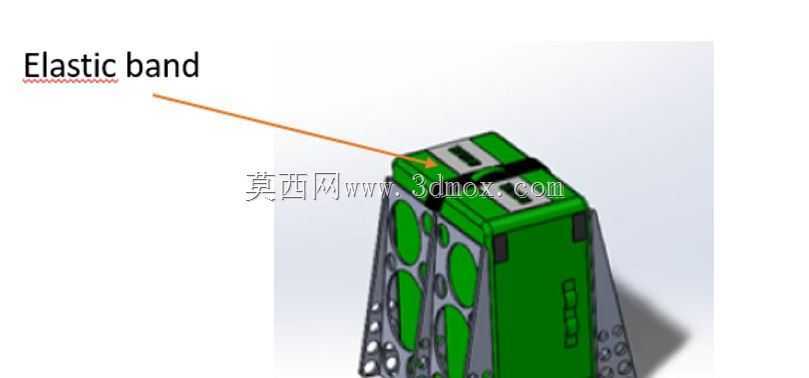

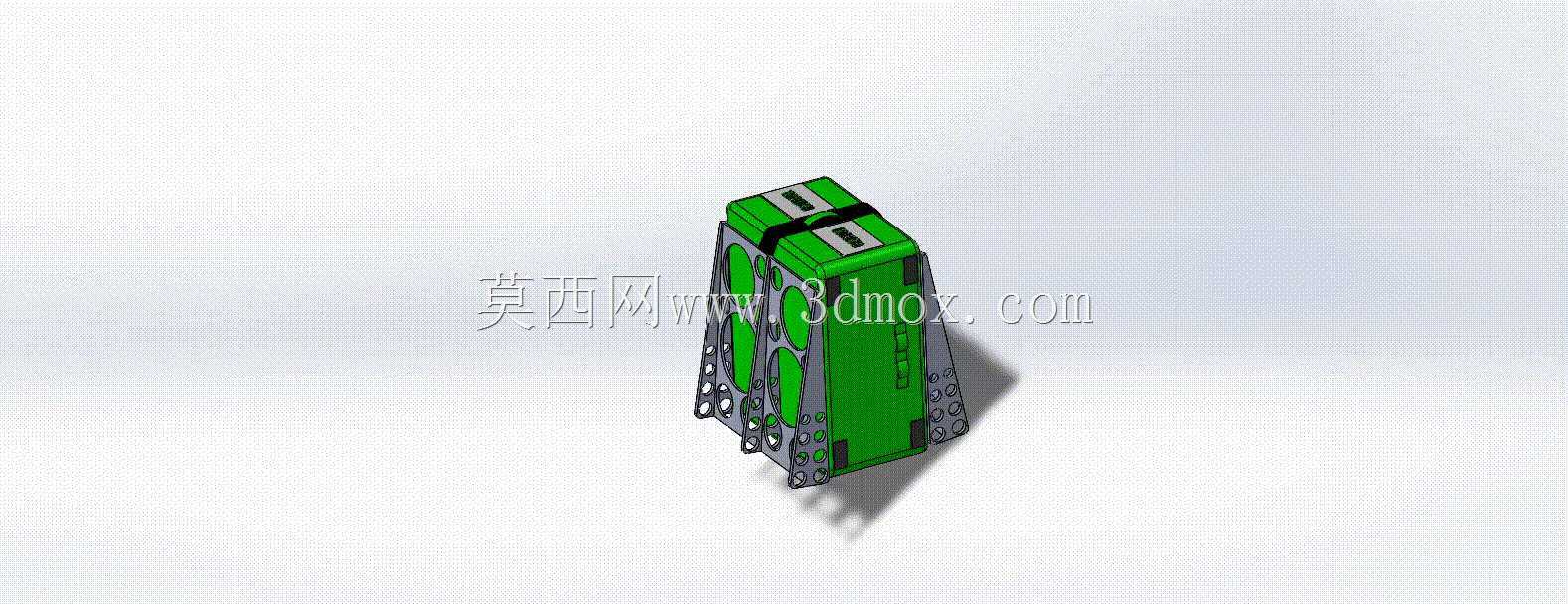

　　设计过程中，结构的防脱出性能是核心考量指标：三脚架与环体的连接点位经过反复的位置优化，两组环体与三脚架装配完成后形成的限位间距，刚好可以对内置的CTB类负载形成径向与轴向的双重限位，即使在零重力、持续振动或者冲击工况下，负载也不会从环体的孔位中脱出。为了进一步提升固定可靠性，每段三脚架之间的弹性带都做了定刚度设计，弹性带的预紧力经过精确计算，既可以给内置负载提供足够的压紧力，避免负载在工况变化时出现移位，又不会因为预紧力过大压损负载外壳；同时环体内壁对应每个负载单元的位置都设置了定位凸台，每个负载单元装入后都能与凸台贴合定位，配合弹性带的压紧力，让每个负载单元都保持在预设的安装位置，不会因为整体结构的移动、姿态变化出现错位。

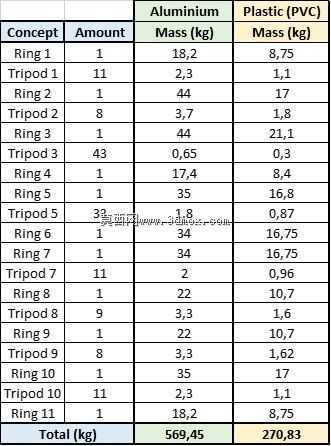

　　这套环形系统可以适配多种尺寸规格的内置负载，覆盖从0.5-84mm小尺寸单元到6-32mm大尺寸单元的安装需求，不同尺寸的负载可以通过更换对应规格的定位卡块实现适配，无需改动环体与三脚架的主体结构，具备很强的通用扩展性。结构的材质选择提供了两种成熟方案：采用铝合金材质加工时，环体与三脚架通过激光切割铝板成型，三脚架与环体之间采用焊接或者螺钉紧固件完成刚性连接，整套结构的总质量约570kg，适合对结构强度要求较高、承载载荷较大的使用场景；采用PVC塑料材质加工时，三脚架可以通过挤出成型或者板材切割加工完成，三脚架与环体之间采用螺钉连接即可满足强度要求，整套结构总质量约271kg，适合对自重控制要求严格、载荷量级适中的场景。

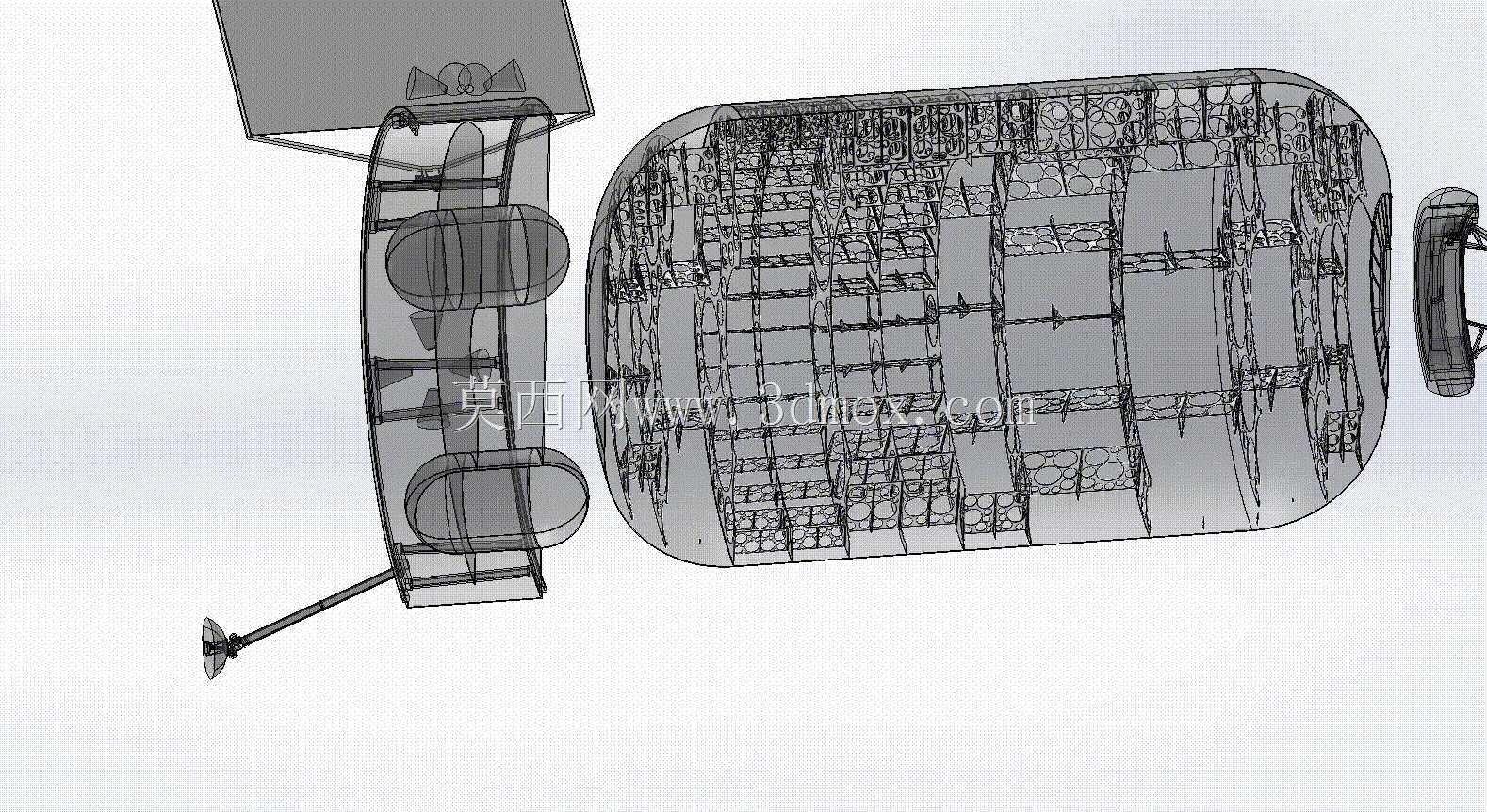

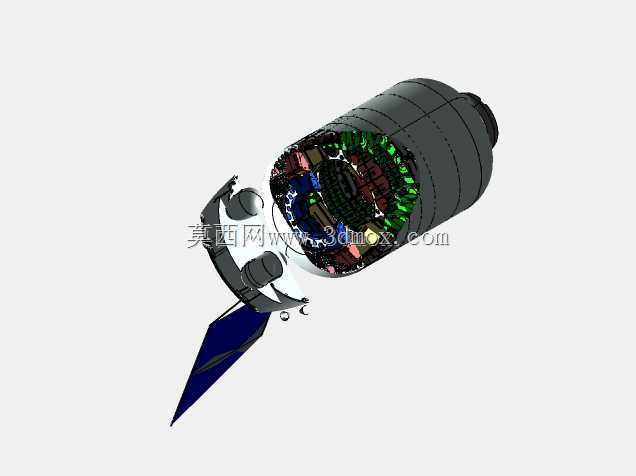

　　考虑到封闭腔体的装配便利性，整套环形结构采用分瓣式设计，可以拆分为多个弧形分段在腔体内部完成组装，不需要在腔体制造阶段就提前预装，大幅降低了腔体装配与后期负载更换的操作难度。整体结构的设计充分兼顾了人机工程学要求，所有操作孔位的位置、尺寸都按照人工操作的可达范围做了优化，操作人员在腔体内部可以很方便地完成弹性带拆装、负载更换的操作，不需要借助特殊的专用工装。结构的整体受力经过多轮仿真验证，环体、三脚架的应力分布均匀，没有明显的应力集中点位，在额定载荷下的变形量控制在允许范围内，可以保证长期使用过程中结构的稳定性，不会因为长期受力出现塑性变形导致固定失效。
