模块化环形承载存储转运系统结构

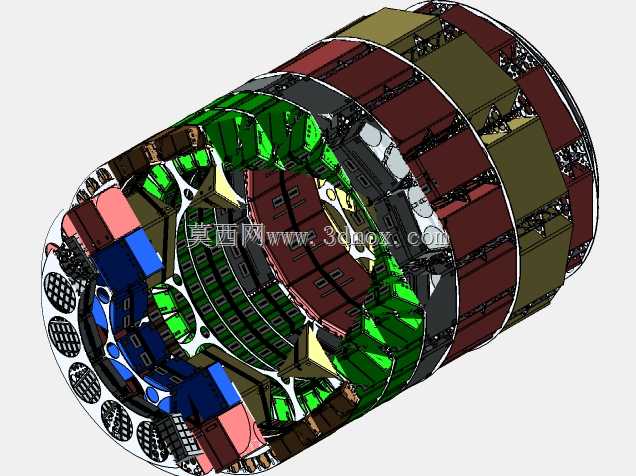

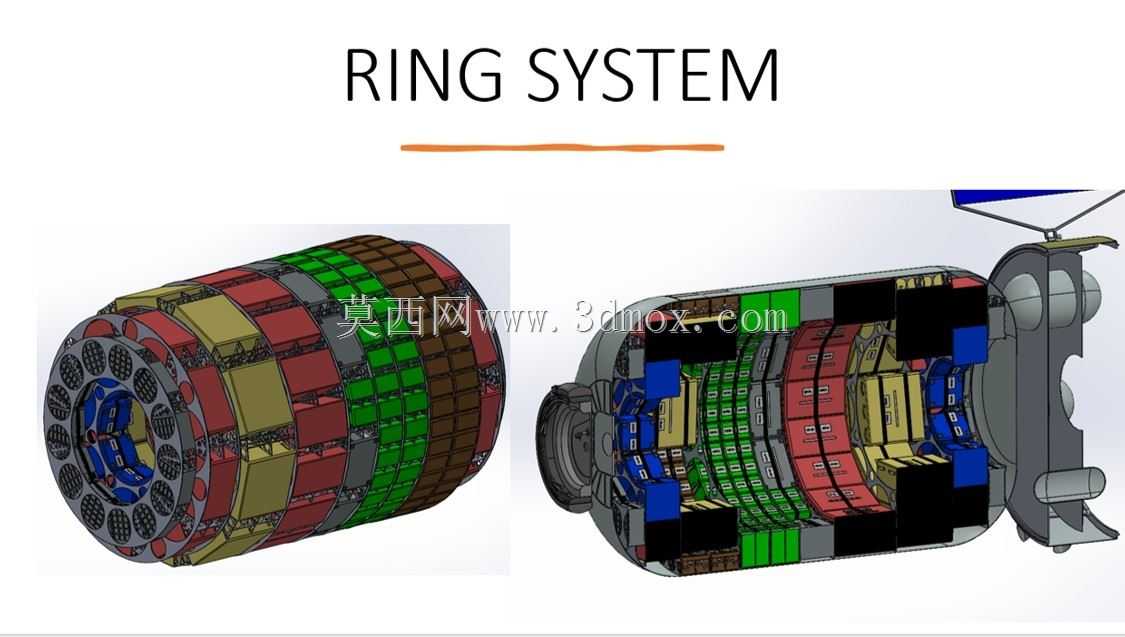

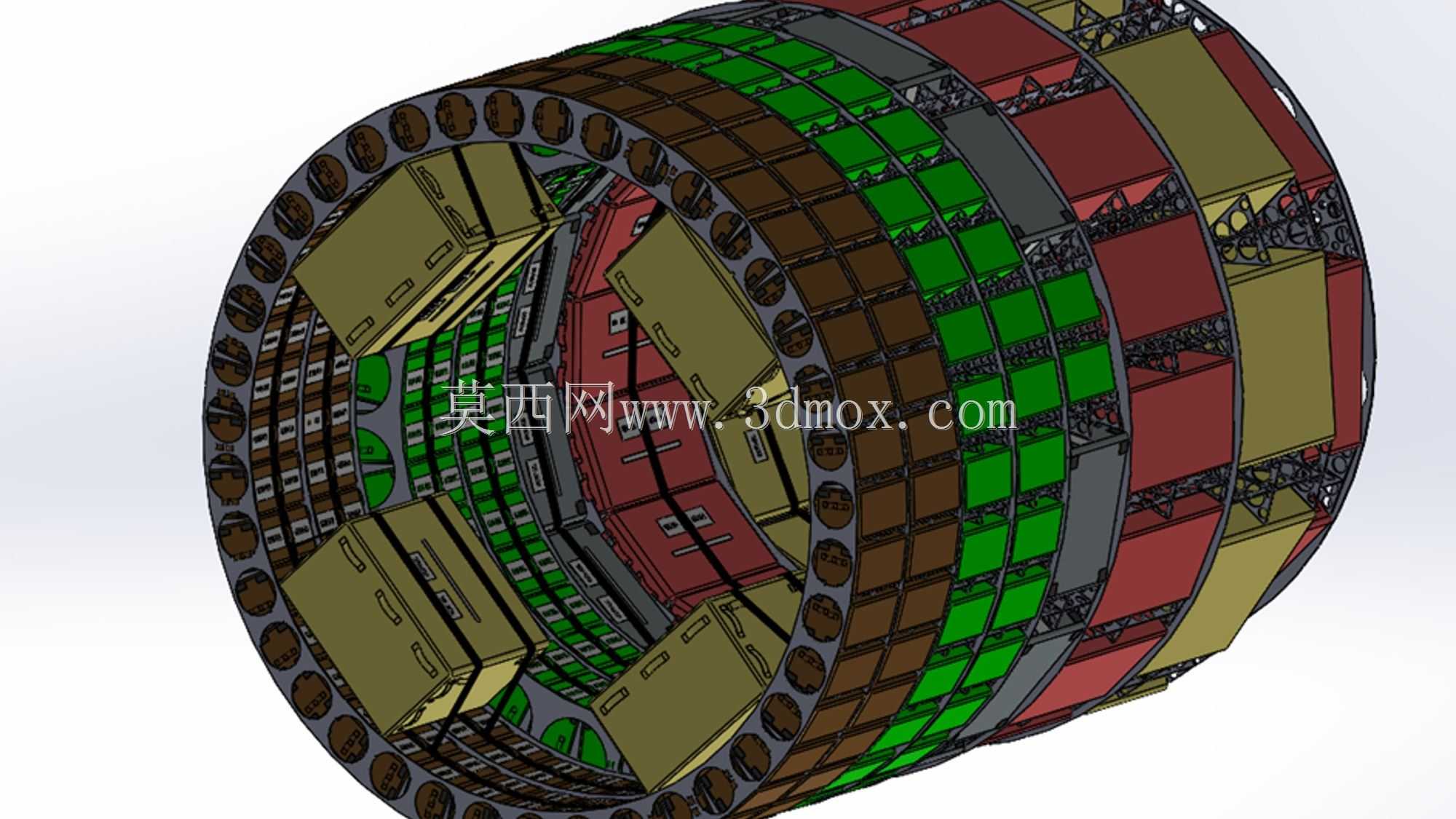

　　该环形承载结构面向高密度介质单元的转运、暂存与内部维护场景，整体采用同轴环形布置思路，将多组功能盒体沿周向分层排布，并通过环形骨架、三脚支撑件和弹性束带形成约束。结构外侧可见不同颜色区分的盒体模块，端部设置连接法兰与回转接口，既能够作为独立承载筒体进行装配，也可嵌入更大的输送或存储设备中，适用于空间受限、单元数量多且需要频繁取放的工况。

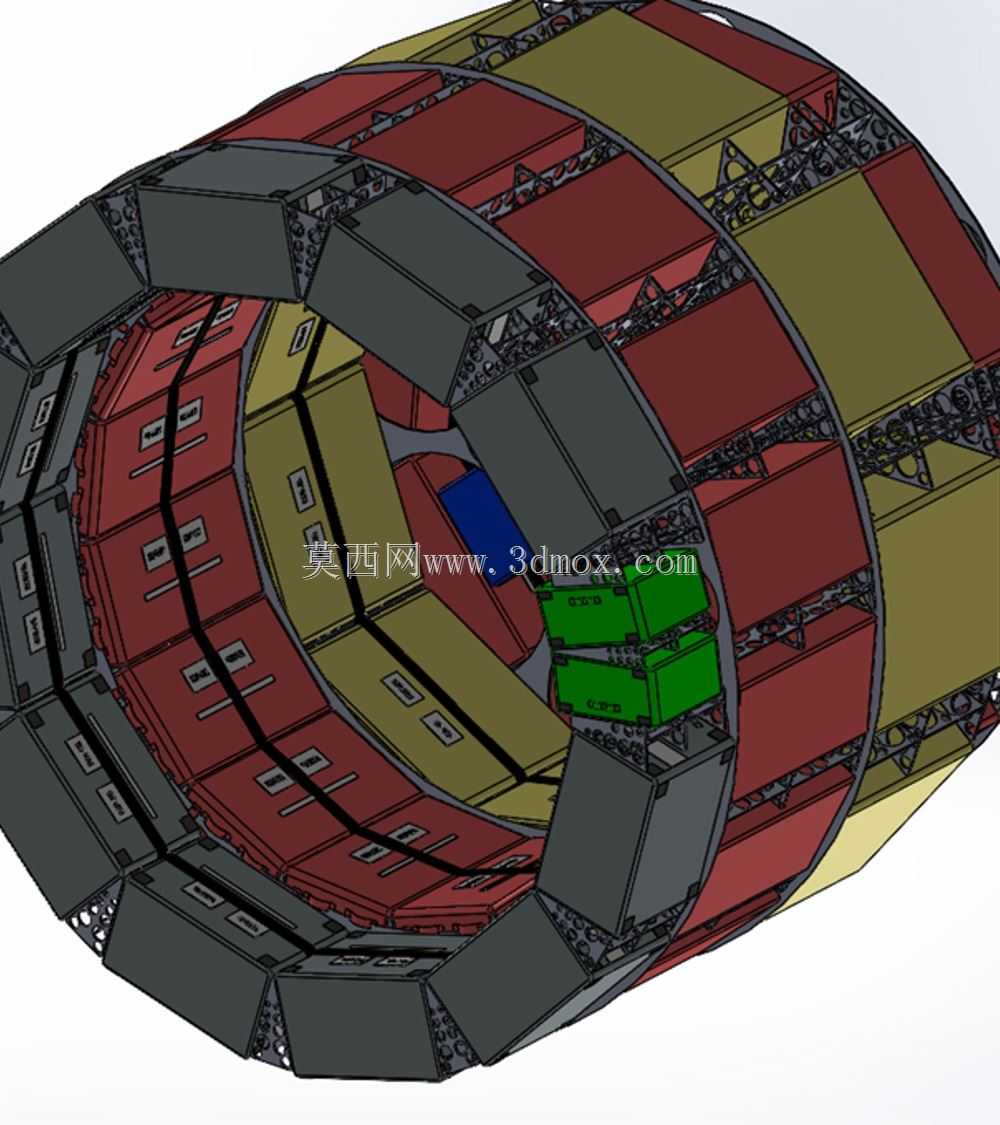

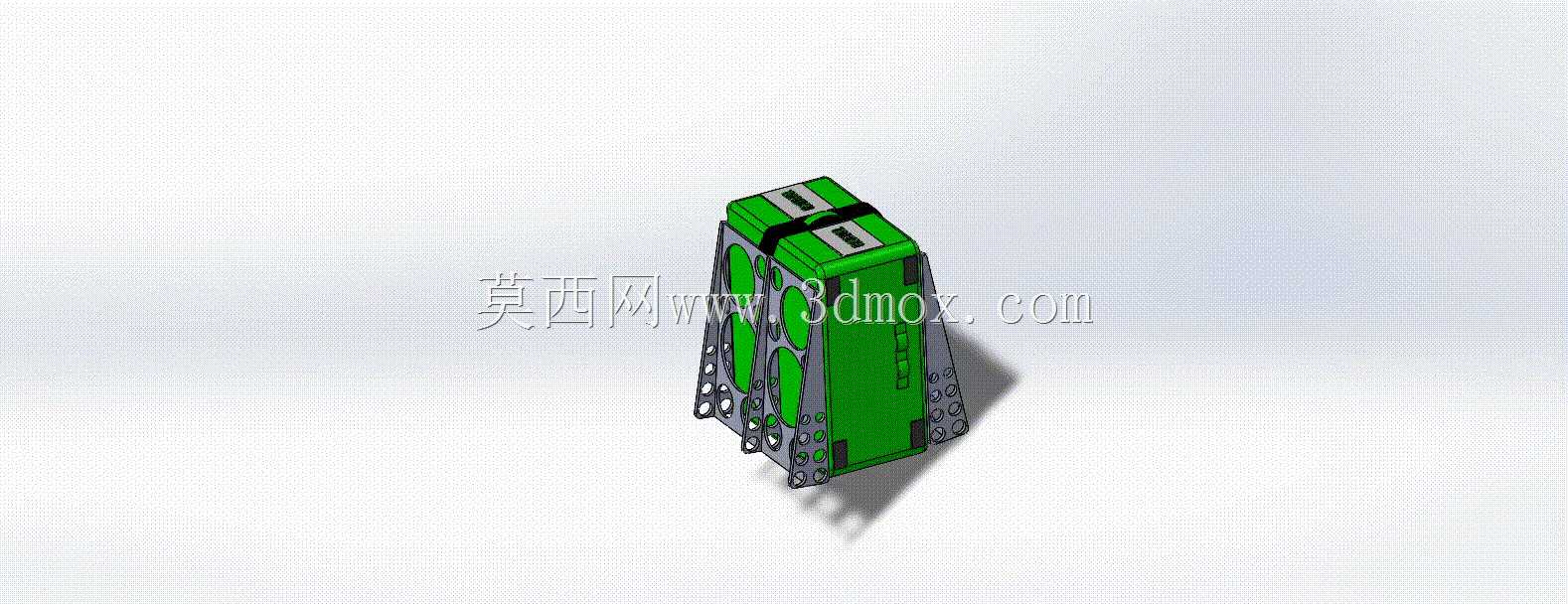

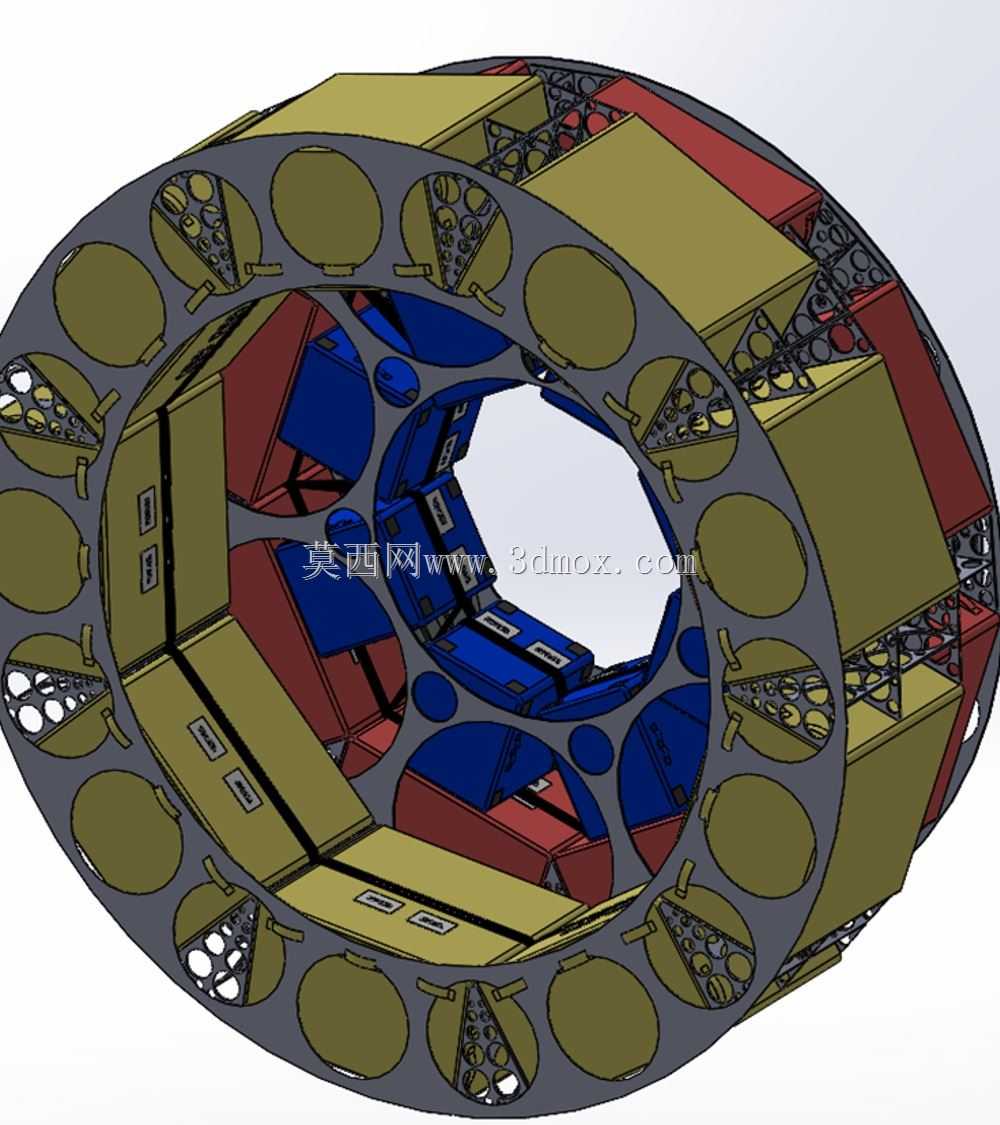

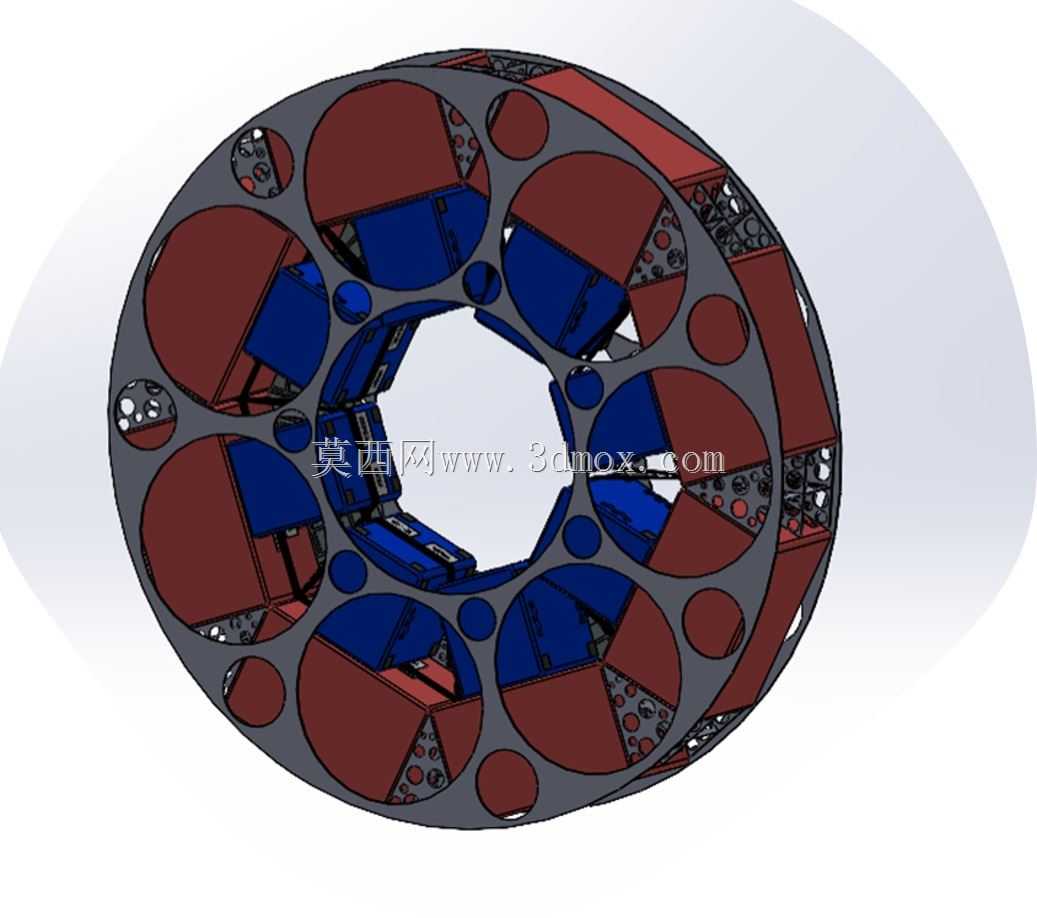

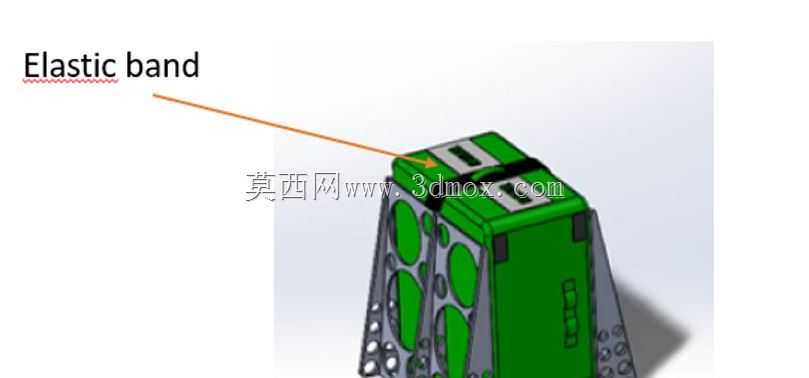

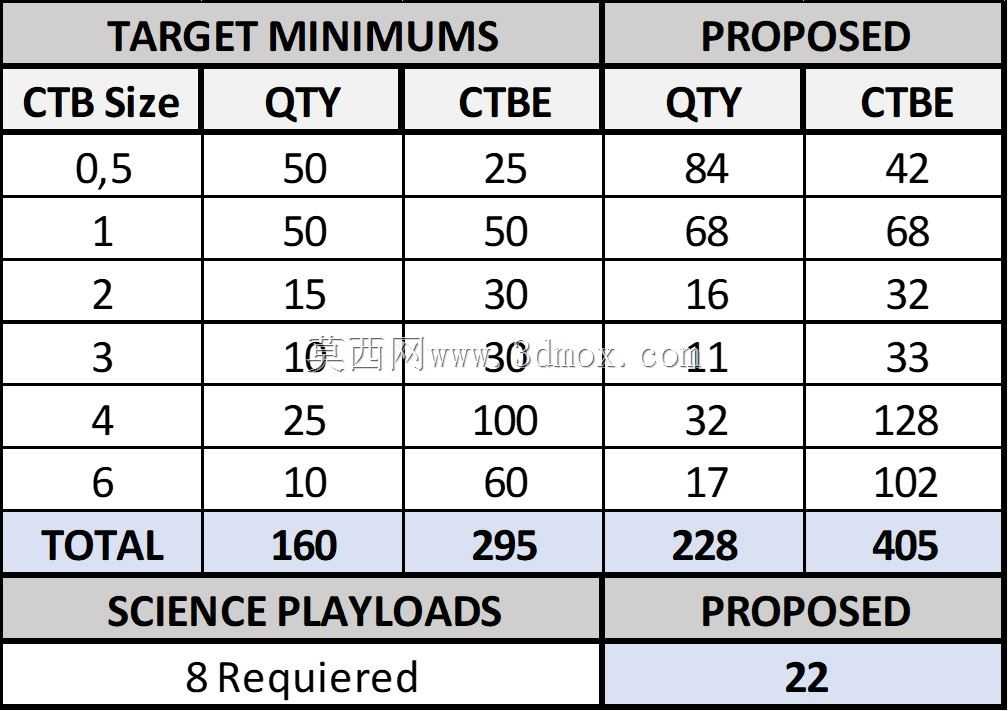

　　从实际用途看，系统重点解决密集盒体在固定、移动和维护过程中的定位问题。周向布置能够充分利用圆筒内部空间，使每个介质单元都拥有独立安装位；三脚支撑件在相邻环组之间承担间隔和传力作用，避免盒体直接堆叠造成局部挤压。盒体与支撑件之间保留一定间隙，维护人员可沿环向逐段检查或取出单元，不需要整体拆解外框架。对于存在振动、倾斜或低重力倾向的使用环境，单纯依靠间隙配合会使盒体产生窜动，因此结构中引入弹性束带，将盒体压贴在预定支撑面上，使每个元件在正常运行时保持稳定，在检修时又可通过松开束带完成更换。

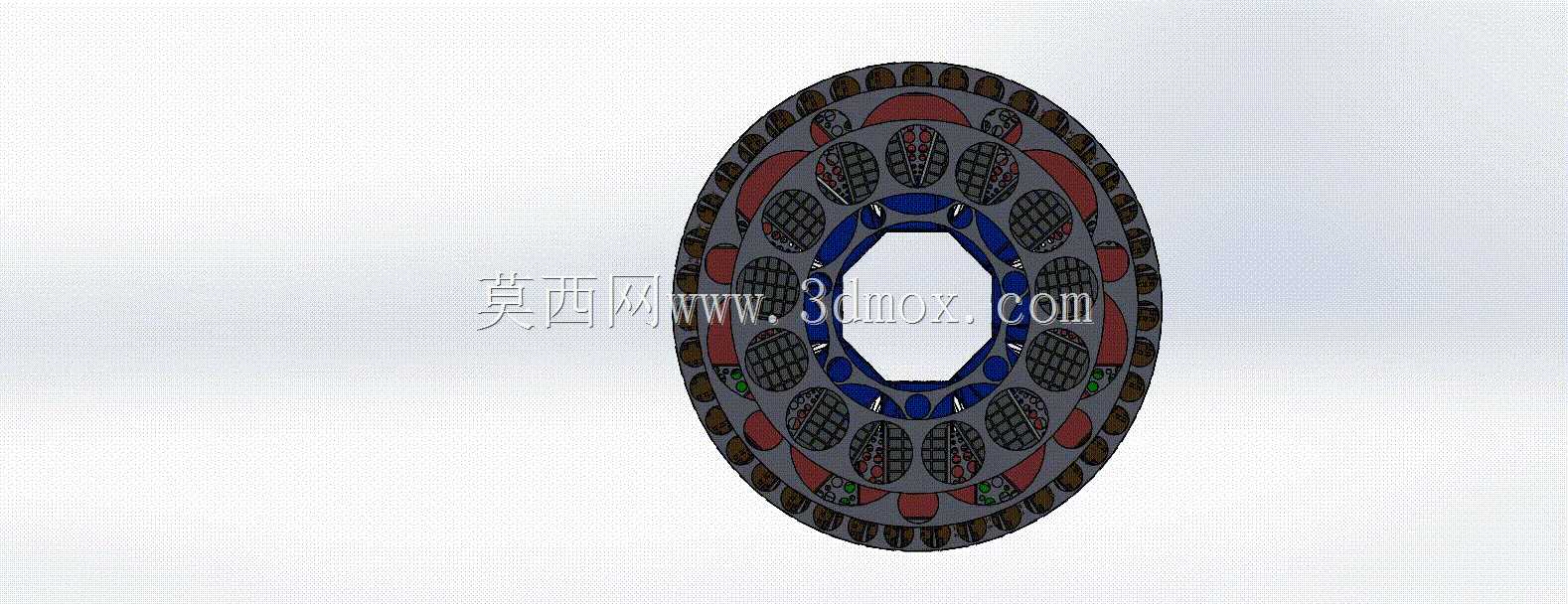

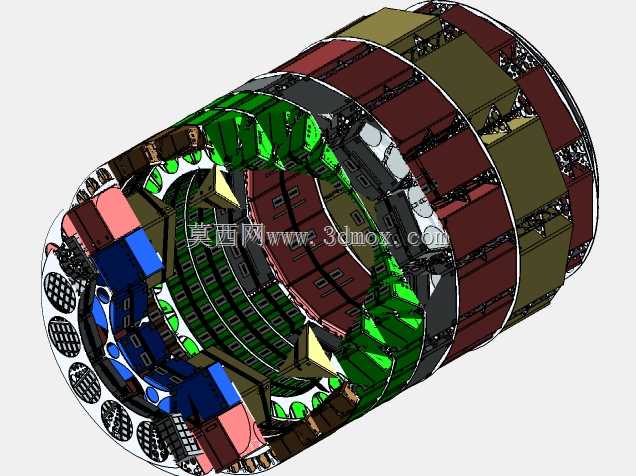

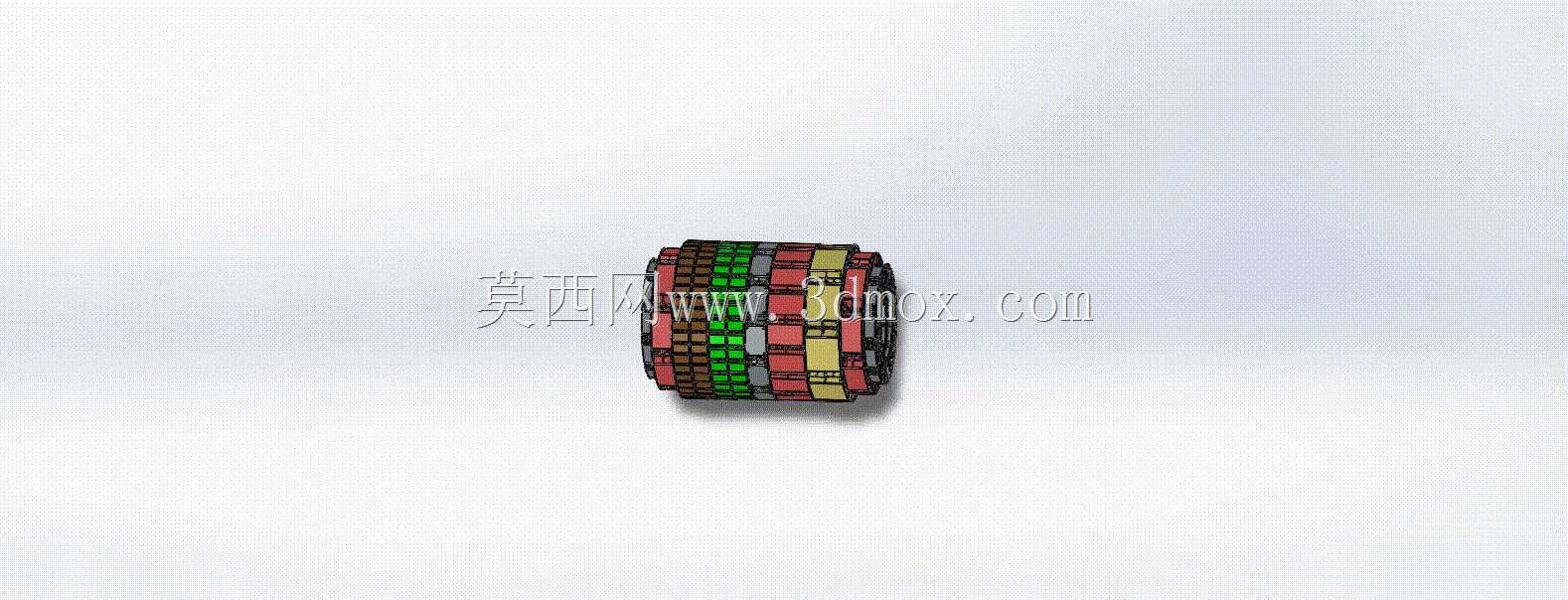

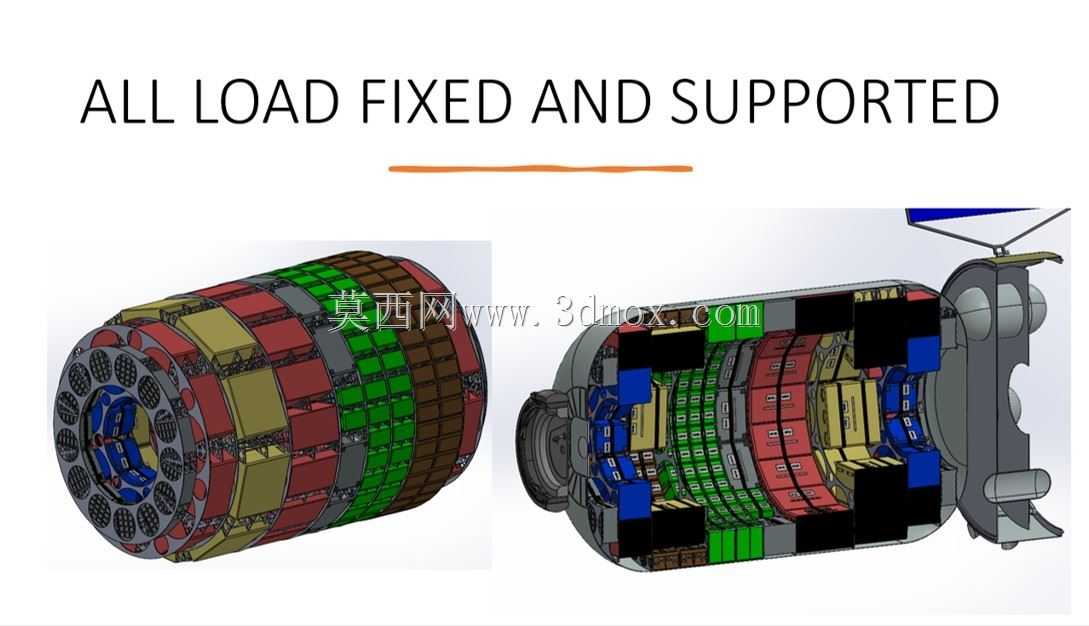

　　外形边界方面，模型主体近似圆筒形，两端轮廓差异明显：一端为较规整的环形端面，分布有连接孔位和中心接口；另一端带有外置支架、铰接部件和侧向附件，说明该端承担与外部设备对接、开启或锁定的功能。建模时需要重点控制筒体最大外径、端部法兰安装圆、附件外伸距离以及轴向长度，这些尺寸直接决定设备能否进入预设舱段或机架。周向盒体并非简单贴附于外壳，而是通过多层隔板、肋板和支撑块形成内部承载网络，载荷从盒体传递到三脚支撑件，再分散到环形骨架和端部连接结构，避免单点受力。

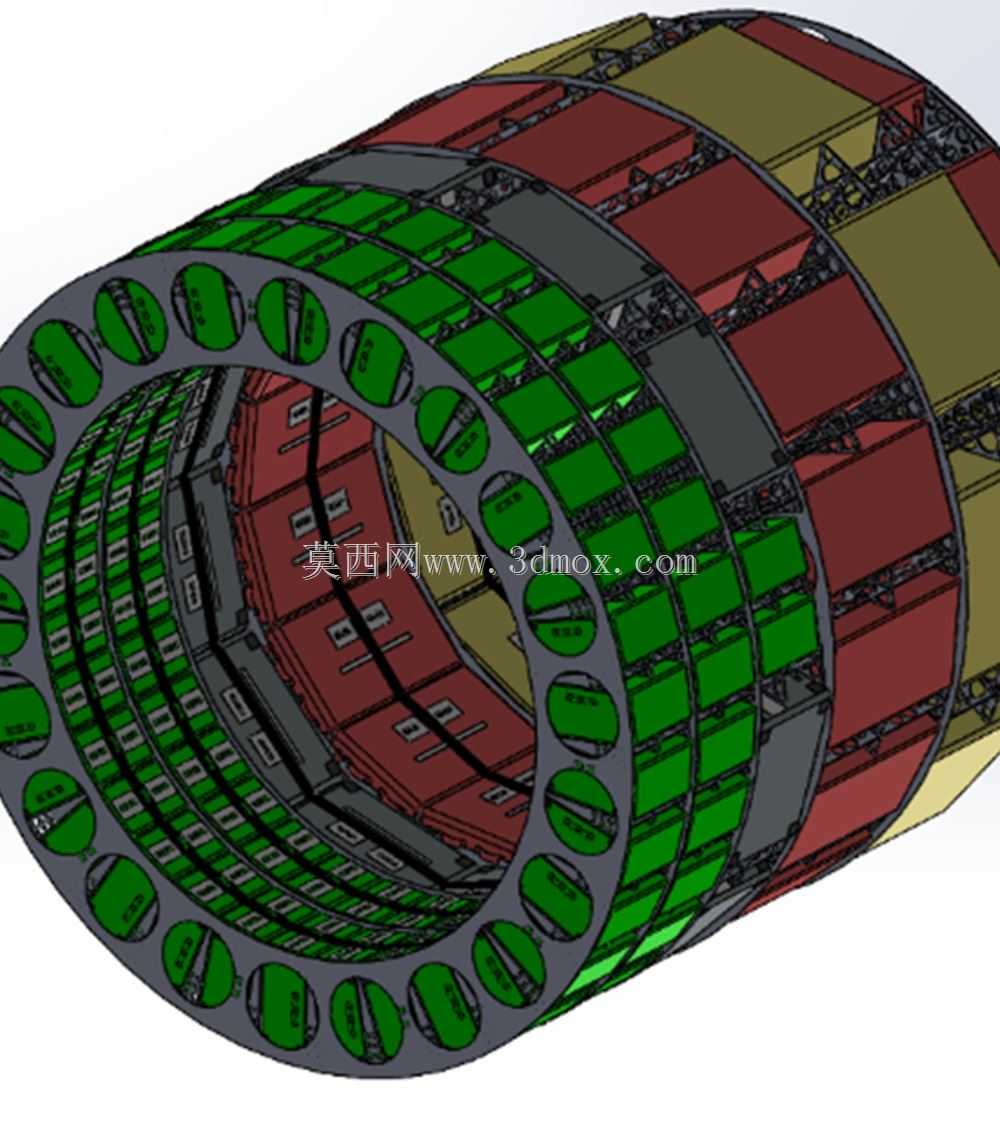

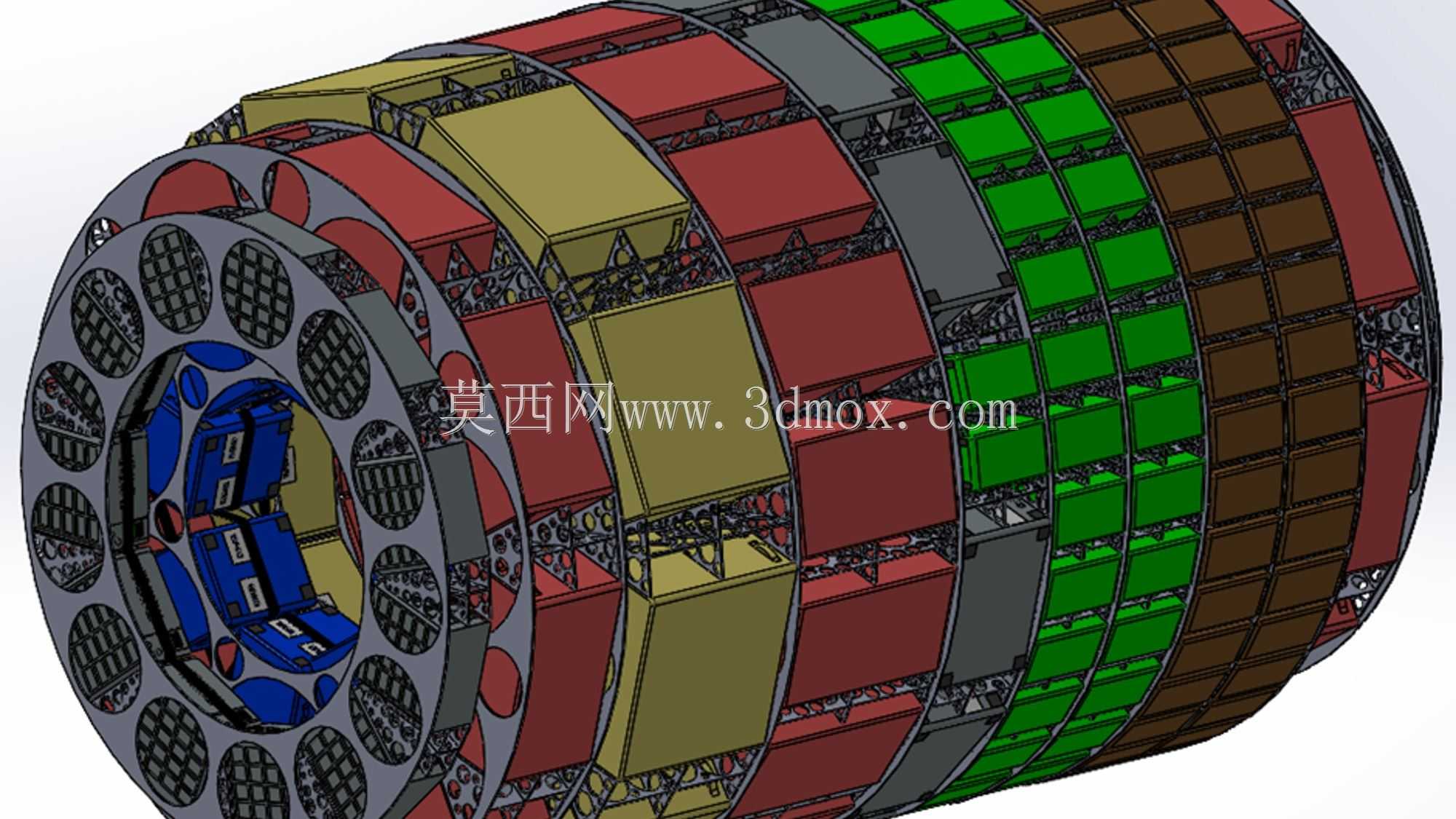

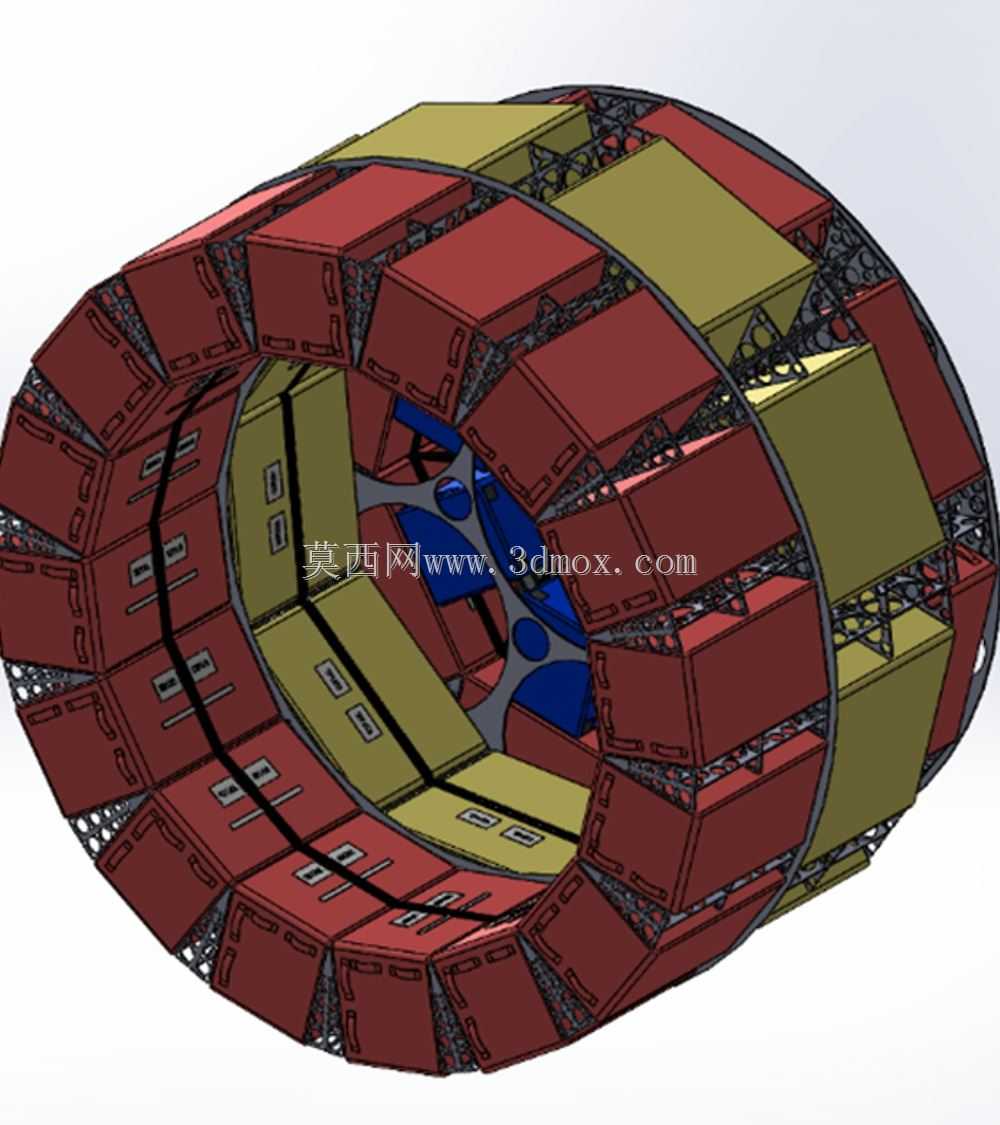

　　设计思路上，颜色分区不仅用于视觉识别，也对应不同功能区域或装配组别。红色、绿色、黄色和深色模块沿圆周交替排列，便于在三维校核中判断盒体编号、维护路径和干涉关系。端部蓝色构件多为定位、锁紧或导向件，黑色区域则体现内腔、开口或避让空间。整体结构没有采用整块封闭筒体，而是以骨架加模块的方式组织，这使得零件虽然数量较多，但装配逻辑清晰：先建立两端法兰和主环梁，再安装周向隔板与三脚支撑件，随后逐组放入介质盒，最后布置弹性束带和端部锁定机构。

　　在结构校核中，需要关注三类边界。第一是环向堆叠边界，盒体最外侧不能超过筒体包络面，尤其在端部附件附近要预留开启行程；第二是支撑件接触边界，三脚支撑件的接触面应覆盖盒体边角和主要承力区域，防止运输振动中出现边角压溃；第三是弹性束带的张紧边界，束带路径需避开检修口、铰接件和外部接口，同时保证张紧后盒体不会沿轴向滑移。端部法兰孔位应与外部驱动或固定机架同轴布置，中心区域还要考虑管线、操作机构或检测元件通过的可能。

　　从维护性角度看，环形方案的优势在于单元可达性较高。每个盒体面对外侧或端部检查位时，都能通过对应支撑间隙识别位置；内部人员沿环向作业时，不必跨越整排堆叠物，也不需要从底部抽取重型模块。环组之间的三脚支撑件形成连续间隔，既承担机械定位，也为束带提供附着和折返路径。弹性件并非把所有盒体刚性锁死，而是在允许少量装配误差的前提下提供持续压紧力，这样可以吸收温度变化、制造公差和振动带来的微小位移。

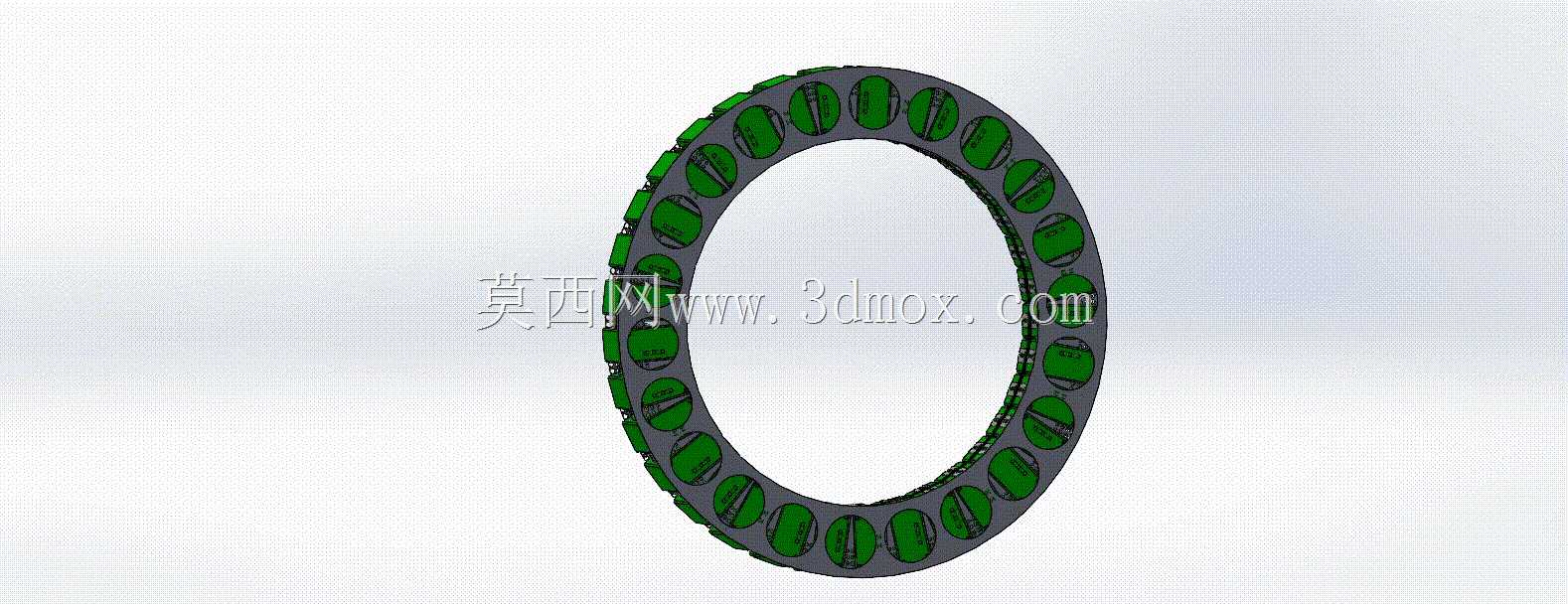

　　三维建模时应将筒体、端框、盒体、支撑件、束带和铰接附件分层管理。环形阵列适合处理重复盒体和周向肋板，但端部异形支架不宜简单阵列，需要单独建立运动包络。装配检查中要重点验证盒体取出路径是否被相邻环组遮挡、束带张紧后是否与法兰螺栓干涉、端部附件开启时是否碰撞外部机架。对于需要选型的工程师，该结构提供的是一种高密度环形存储与固定方案，可借鉴其模块化分区、三脚支撑间隔和弹性约束思路，用于回转料仓、特种舱内承载架、自动化单元库以及需要周向维护的筒状设备。
