电池组冷却用二维马蹄形流道结构

　　这款二维马蹄形流道结构，核心服务于电池组热管理场景，是浸没式或风冷式电池冷却回路里的核心换热单元构型，日常在储能电站温控系统、新能源汽车动力电池包冷却支路、通讯基站后备电源散热模块中都能见到这类流道的衍生设计。实际工况下，冷却介质从流道单侧端口进入，沿着连续弯折的马蹄形路径流动，全程和管壁充分接触完成热量交换，最终从另一侧端口流出，带走电池组工作过程中持续释放的焦耳热，把电池组的工作温度稳定在合理区间，避免局部过热引发的性能衰减甚至安全隐患。

　　从功能特性来看，连续S形弯折的马蹄构型，相比等长度的直流道，能让冷却介质在流动过程中持续产生局部涡流，打破管壁附近的流动边界层，让温度更低的核心流介质不断和高温管壁接触，大幅提升换热效率，同时不需要额外增加流道的整体直线布置长度，能在有限的安装空间内排布更长的换热路径，适配电池包内部紧凑的布局要求。流道的弯折曲率经过反复校核，既保证了介质流动过程中不会出现过大的局部阻力，避免循环泵负载过高增加能耗，也不会因为曲率过小导致介质在弯折处出现流动死区，防止局部积热无法被及时带走。

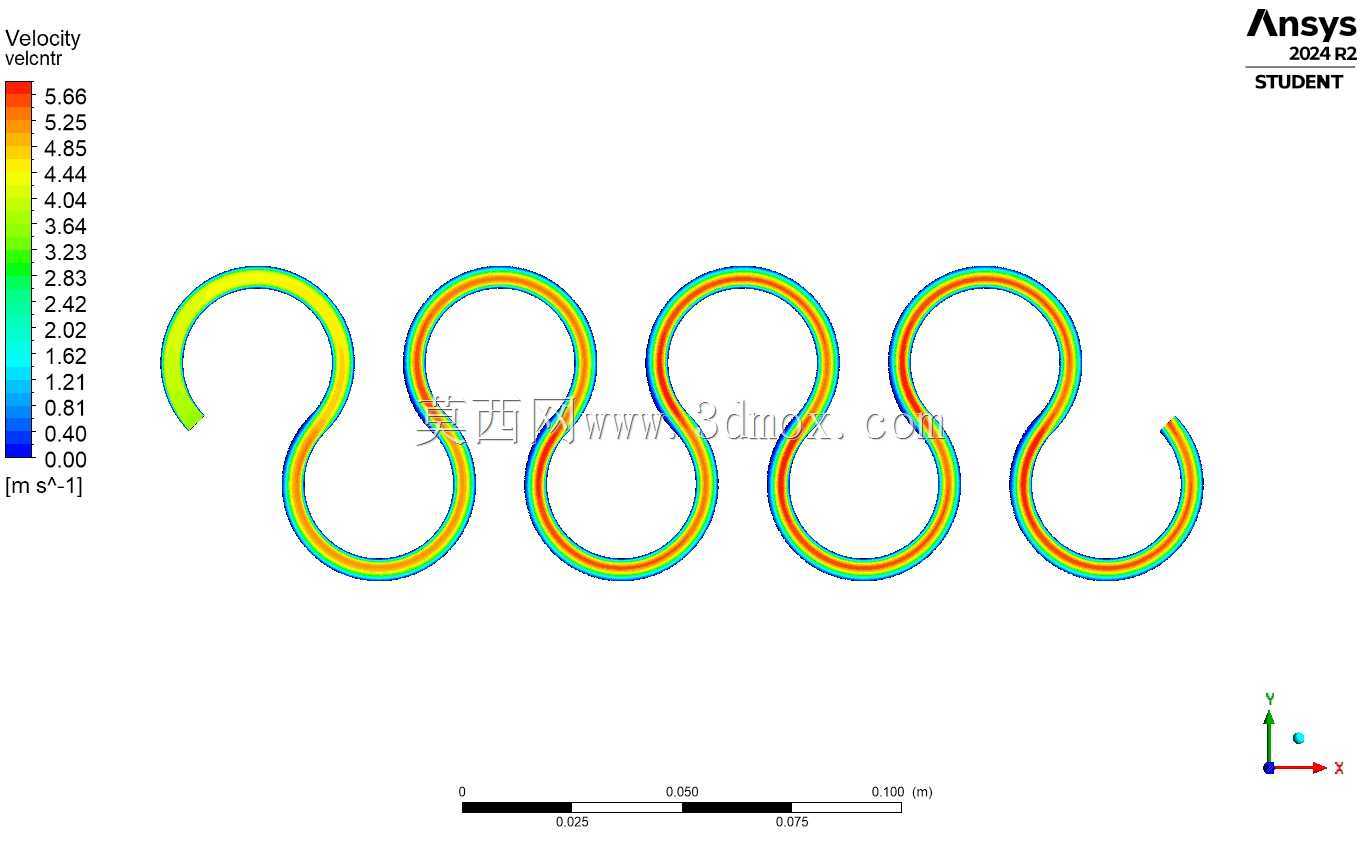

　　设计过程中首先要匹配电池组的发热功率，确定流道的通流截面尺寸，保证冷却介质的流量满足换热需求，本次构型对应的入口介质流速设定为3.5m/s，入口介质温度293K，目标是把电池组的工作温度控制在340K以下，整个流道的压力、温度分布都经过流体仿真验证，从入口到出口的温度梯度均匀，没有出现局部压力突变或者温度异常升高的区域。流道的壁厚设计兼顾了换热效率和结构强度，管壁厚度控制在合理范围，既保证热量能快速从管壁外侧传递到内侧的冷却介质中，也能承受介质流动过程中的压力脉动，不会出现长期使用后的变形或者渗漏问题。

　　从安装边界来看，整个二维流道的总长度控制在0.09m以内，整体呈扁平状，可以直接贴合在电池模组的侧壁或者底部安装，不需要占用电池包内部过多的高度空间，流道的进出端口采用标准的快接接口尺寸，能和现有冷却回路的管路直接匹配，不需要额外设计转接结构。流道的弯折段之间的间距经过优化，既保证了相邻流道之间不会出现热干扰，也能让整个流道覆盖的换热区域和电池模组的发热面完全匹配，不存在换热盲区。实际装配时，流道和电池接触面之间会填充薄层导热界面材料，消除接触热阻，进一步提升换热效率，整个流道的固定方式采用侧边卡扣设计，不需要在电池模组上额外打孔，避免破坏电池模组的原有结构强度，安装和后期维护拆卸都十分便捷。

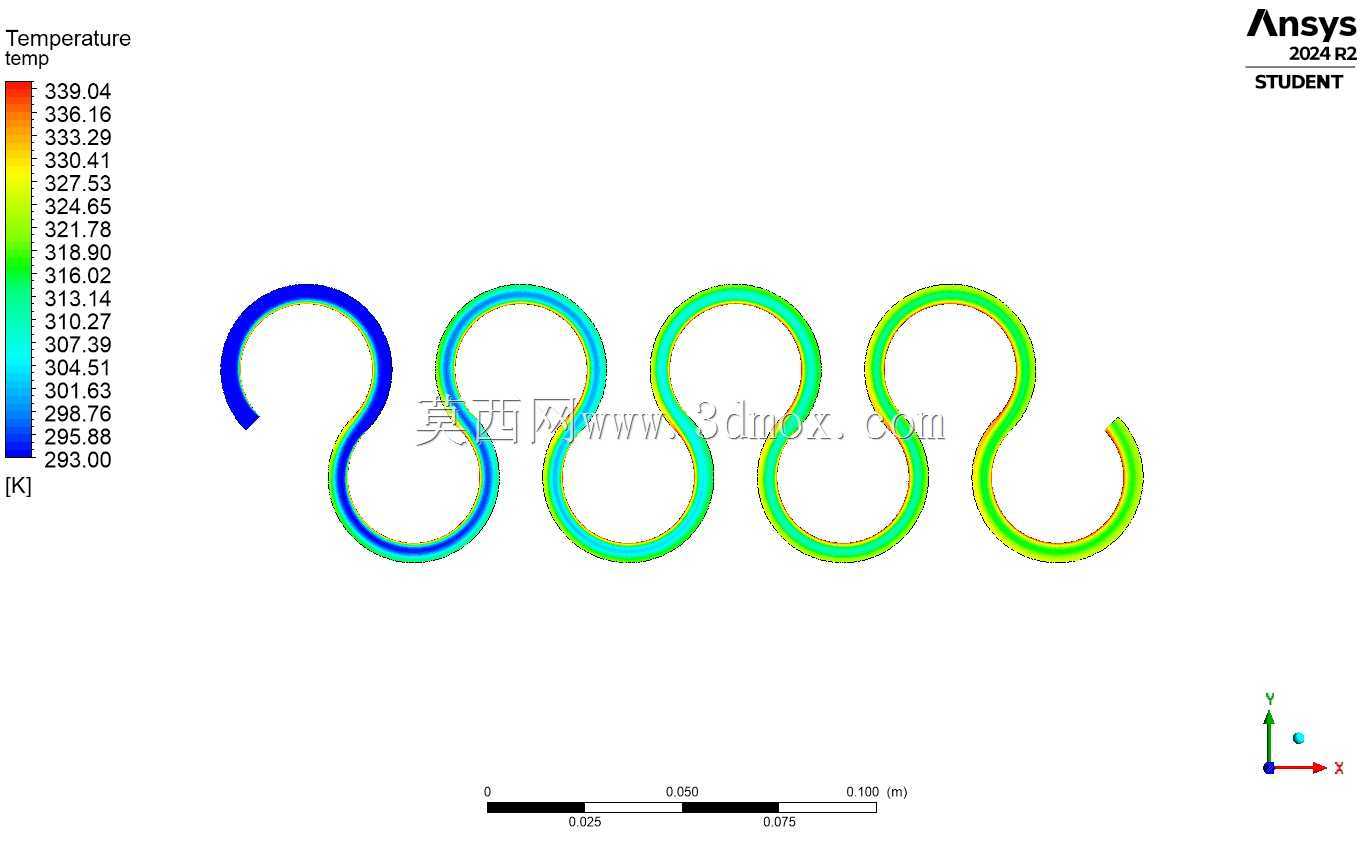

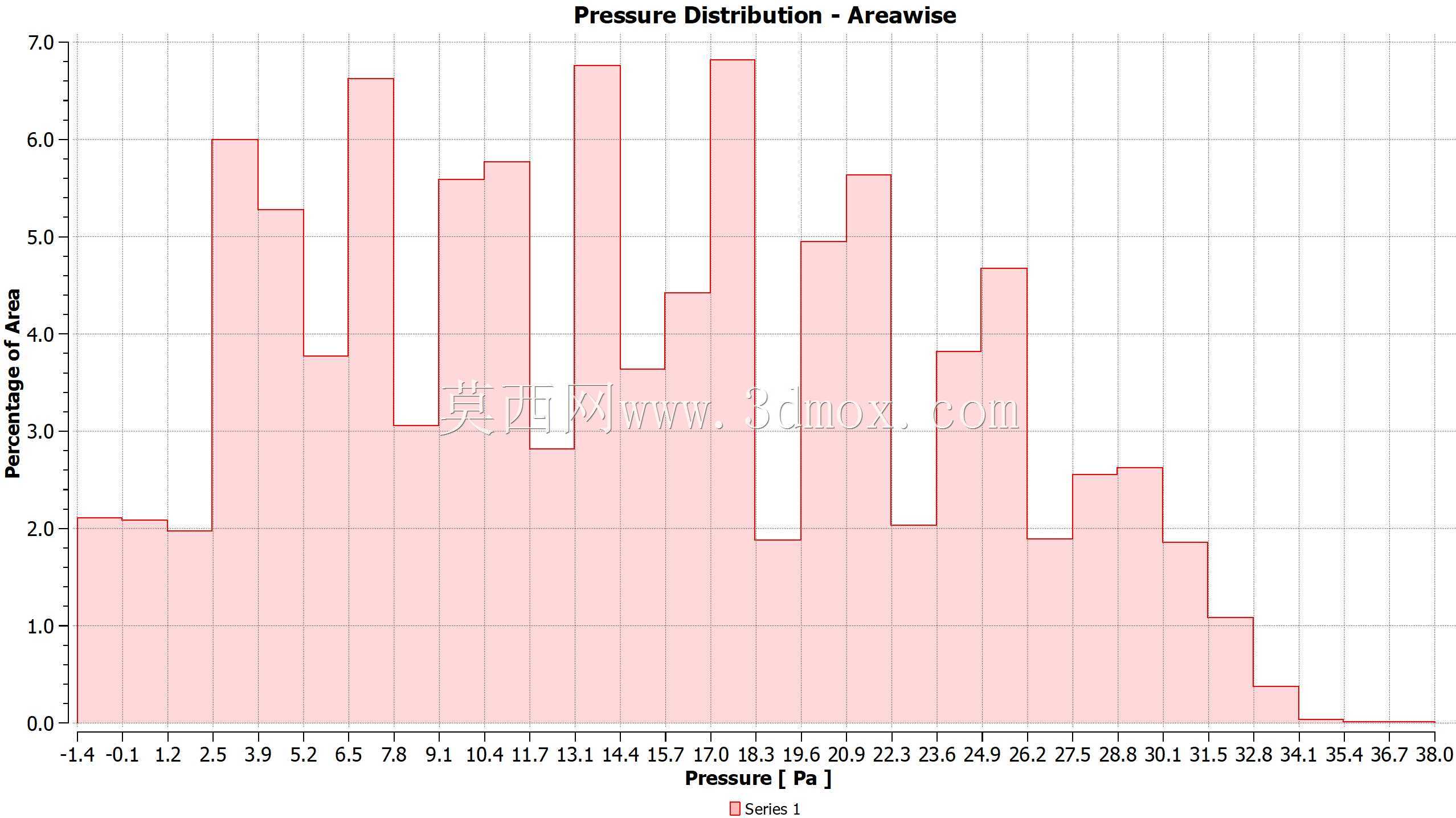

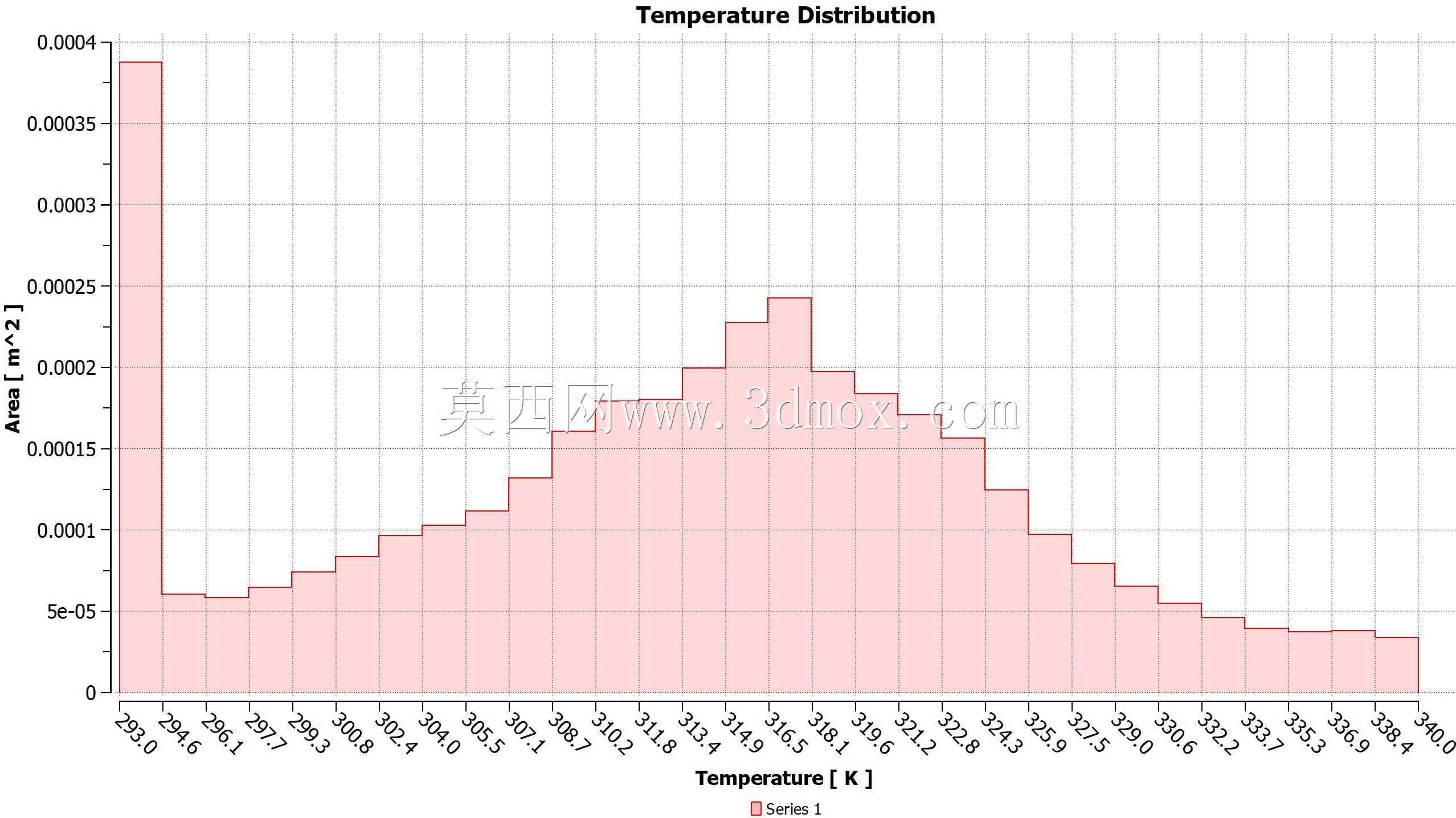

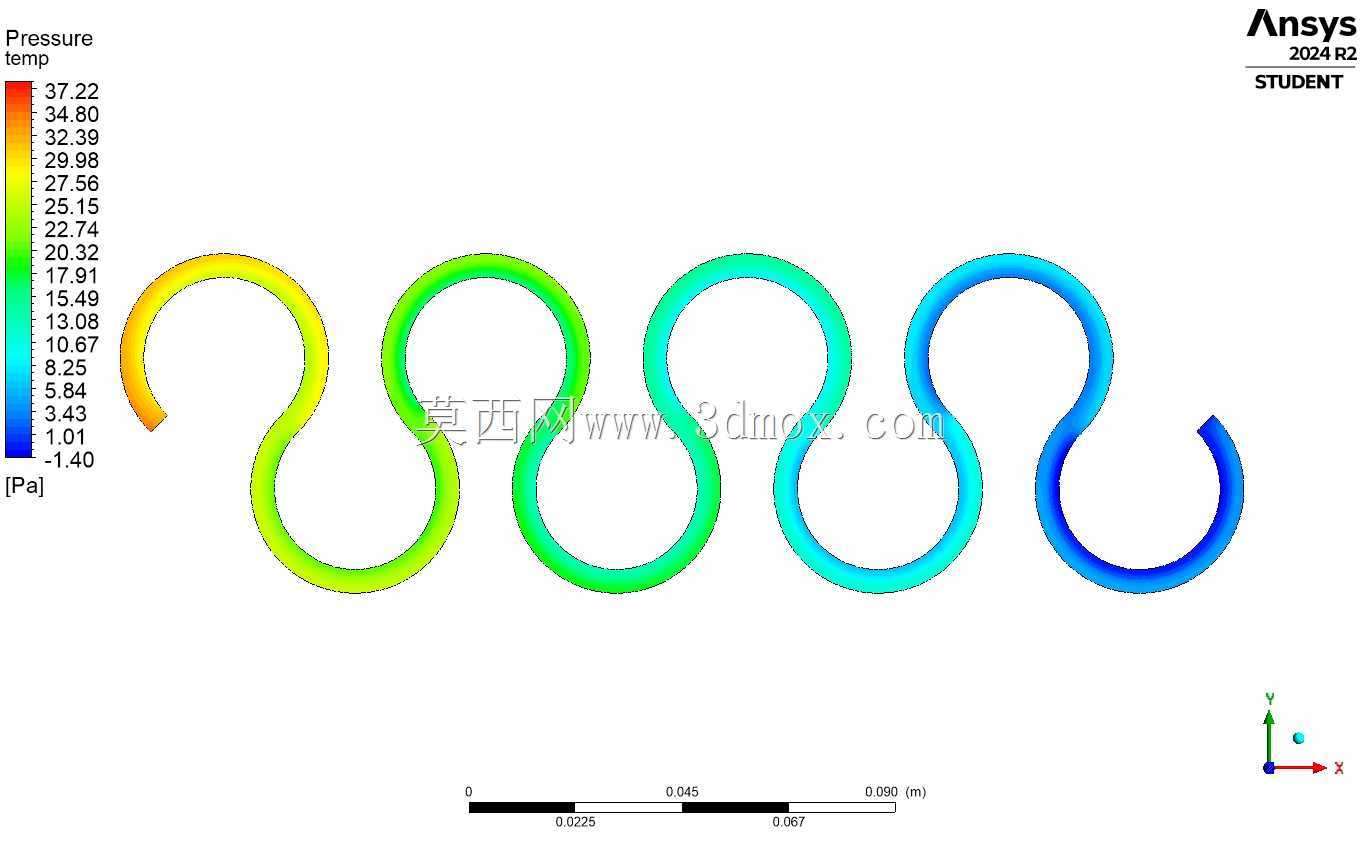

　　在流道路径规划阶段，特意规避了直角弯折结构，全部采用圆弧过渡的马蹄形弯折，一方面能降低介质流动的沿程阻力，减少循环泵的功耗，另一方面也能避免直角处的应力集中，提升流道的长期使用寿命，尤其是在有振动的车载工况下，圆弧过渡结构的抗疲劳性能远优于直角弯折结构。仿真结果显示，整个流道的温度从入口端到出口端呈现均匀的梯度变化，最高温度区域出现在流道的出口段，温度值控制在设计允许的范围内，压力损失也在冷却循环系统的允许压降范围内，不需要额外提升循环泵的扬程参数，能直接适配现有成熟的冷却循环系统配置。
