三叶轴流散热风扇结构设计方案

　　在工业电控柜、小型电源设备、嵌入式工控终端这类对内部温升控制有明确要求的场景里，风冷散热是成本可控、可靠性经过长期验证的主流方案，而三叶结构的轴流风扇，正是这类小空间散热场景里应用频次极高的核心风冷部件。不同于大流量工业排风扇侧重风压覆盖范围的设计逻辑，这类适配小型电源、电控模块的散热风扇，核心设计目标是在有限的安装空间内，平衡转动惯量、送风效率与运行噪音三者的关系，避免出现风量大但震动超标、或者转速高但有效送风距离不足的问题。

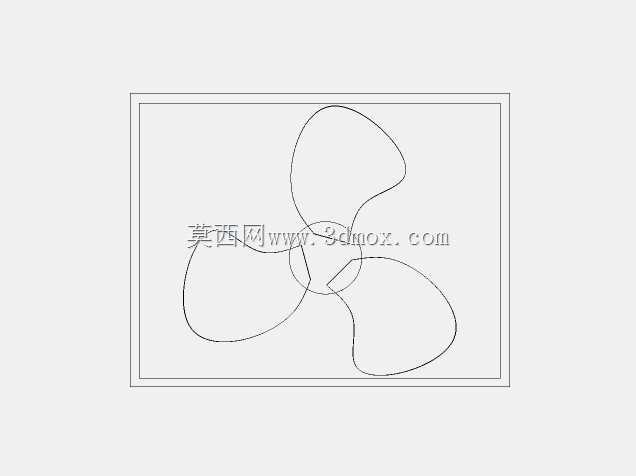

　　从结构设计的逻辑来看，这款三叶风扇的叶型采用了大曲率过渡的曲面构型，每一片叶片的前缘与后缘都做了顺滑的弧度处理，没有生硬的折角，这种设计是为了减少叶片切割空气时产生的涡流紊流，降低运行过程中的气动噪音，同时让气流沿着叶片曲面的导向更顺畅地轴向送出，避免气流在叶根位置形成回流区损失动能。叶根与中心轮毂的连接位置做了圆弧过渡加厚处理，这个细节是很多新手建模时容易忽略的点——风扇在额定转速下长期运行时，叶根位置是应力集中最明显的区域，如果直接做直角连接，长期受离心力作用很容易出现叶根疲劳开裂的问题，圆弧过渡可以有效分散应力，提升部件的长期运行可靠性。轮毂中心的安装位预留了标准的轴配合孔位，孔位周边做了小幅的凸台加强，既可以保证与电机输出轴的配合精度，也能避免轴连接位置的应力直接作用在轮毂平面上，减少装配时的形变概率。

　　从安装边界的维度考量，这类风扇的外轮廓采用正圆形适配设计，外围的安装边框预留了均匀分布的固定孔位，适配常规的嵌入式安装、螺丝锁付安装两种主流装配方式，安装时不需要额外做复杂的适配结构，只要在设备壳体上开出对应尺寸的通风开孔，就可以直接完成固定。叶片的转动外径与外边框之间预留了均匀的安全间隙，这个间隙的尺寸经过反复校核，既不会因为间隙过大导致边缘气流回流损失送风效率，也不会因为间隙过小，在出现轻微装配同轴度偏差时发生叶片刮蹭外框的故障。整体的轴向厚度控制在紧凑的区间内，适合安装在设备内部空间局促的位置，比如电源模块的散热风道入口、工控主板的侧方通风位，不会占用过多的内部排布空间，给其他电气元件的布局留出足够余量。

　　在实际功能落地层面，这款风扇的三叶构型相比多叶的离心风扇，转动惯量更小，启动时对电机的启动扭矩要求更低，适配小功率的直流驱动电机就可以达到额定转速，不需要搭配大扭矩的驱动单元，能够降低整套散热模组的成本与功耗。叶片的曲面角度经过针对性调整，在常规的额定转速区间内，送出的气流可以覆盖后方3到5厘米范围内的发热元件表面，刚好适配小型电源变压器、PCB板载发热元件的散热需求，不会出现气流直吹范围过窄导致局部散热不均的问题。建模过程中对每一片叶片做了阵列对称校验，保证三片叶片的质心完全落在转动轴线上，从设计源头减少转动时的偏心震动，降低长期运行时的轴承磨损速度，延长整套散热组件的使用寿命。

　　在建模细节处理上，所有的曲面过渡都做了曲率连续校验，没有出现曲面褶皱、曲率突变的问题，不管是用于3D打印样件做风阻测试，还是直接导入工程软件出工程图开模生产，都不需要做额外的曲面修复工作。叶身的厚度从叶根到叶缘做了均匀的渐变减薄处理，叶根位置厚度更大保证结构强度，叶缘位置厚度稍薄减少空气切割阻力，这种厚度渐变的设计也能进一步降低叶片自身的重量，减少转动时的能耗。外边框的截面采用了窄边设计，在保证结构强度的前提下尽可能缩小边框的遮挡面积，让更多的气流可以顺利通过通风面，提升有效通风率。
