曲柄滑块式快速往复返回传动机构

　　这套快速返回传动机构，核心依托曲柄连杆搭配滑动副实现非等速往复运动，在各类需要工作行程慢速进给、回程快速复位的自动化产线、专机设备中应用十分广泛。不同于普通等速曲柄滑块结构，该机构通过调整曲柄回转中心与滑块运动轨迹的偏置距离，实现工作段与回程段的速差匹配，能在不额外提升驱动电机转速的前提下，大幅缩短空回程的耗时，直接提升单工位的作业循环效率。

　　从实际应用场景来看，这类机构常被集成在小型冲压送料、线束裁切端子压接、简易平面喷涂往复工位、轻工产品的表面打标工位中，尤其是在行程较短、节拍要求在每分钟30-60次循环的中低速工况下，相比采用伺服电机配合丝杆实现的变速往复结构，这套纯机械结构的可靠性更高，对电控系统的要求极低，不需要复杂的运动控制程序，仅需搭配普通定速减速电机即可实现预期的运动规律，后期维护仅需定期检查连杆铰接点的磨损情况，运维成本远低于电控变速方案。

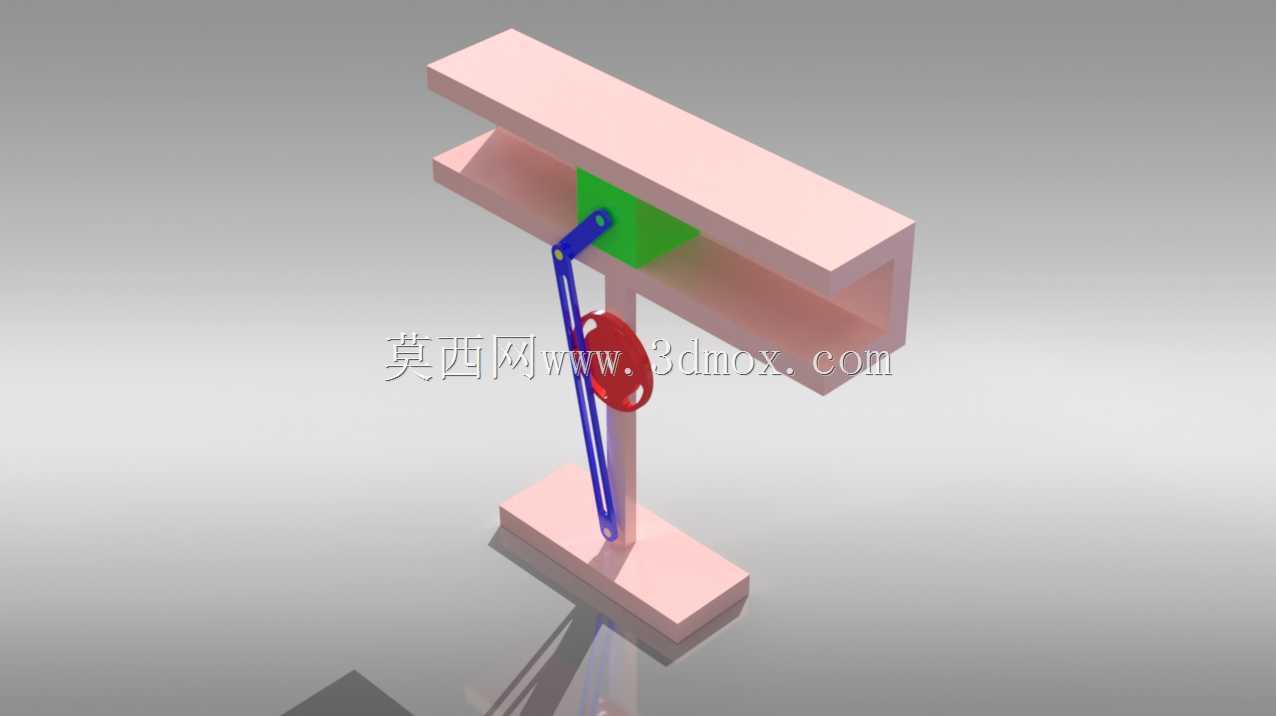

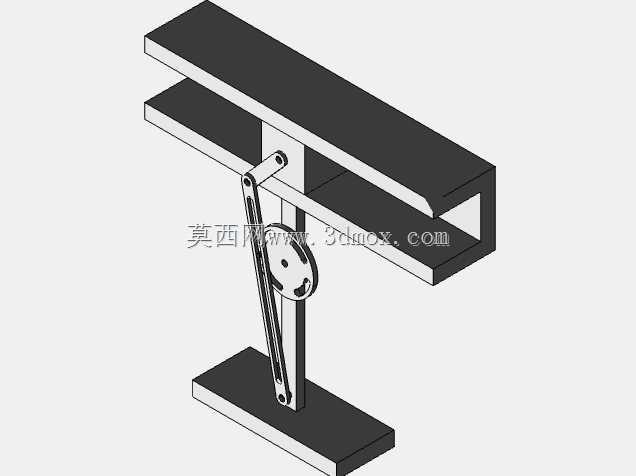

　　从功能特性上看，机构的运动输出端为上方的滑动台，滑动台通过两侧的平行导向面约束运动方向，保证往复过程中无侧向偏移，导向间隙可通过侧边的紧固件调整，适配不同负载下的运动精度要求。驱动侧的红色轮盘为曲柄盘，盘面上预留了多个不同半径的铰接安装孔，可根据实际需要的往复行程调整曲柄半径，行程调整范围覆盖20mm到80mm区间，无需更换核心零件即可适配不同工位的行程需求。连接曲柄与滑动台的蓝色连杆采用两端铰接结构，铰接点配置了自润滑衬套，能在长期往复摆动过程中降低铰接摩擦阻力，减少磨损带来的运动间隙。曲柄盘下方的立式支撑座承担整个驱动端的载荷，支撑座与底部安装板采用螺栓紧固，可根据整机布局调整驱动端的安装位置，适配不同的设备安装空间。

　　设计思路上，这套机构优先考虑了加工与装配的工艺性，所有结构件均采用规则的板件、杆件拼接，没有复杂的曲面结构，普通铣削、钻削设备即可完成全部零件加工，不需要五轴加工等特殊工艺，适合小批量自制或外协加工。导向部分采用的是开放式滑动导向而非直线导轨，在粉尘、碎屑较多的加工工况下，不会出现碎屑卡入导轨滚道导致的运动卡滞问题，环境适应性更强。偏置曲柄的参数设计经过运动学校核，工作行程段的速度波动控制在15%以内，保证作业过程中运动平稳，不会出现明显的冲击，而回程段的平均速度为工作行程的2.2倍，能在极短时间内完成复位，减少无效作业时间。

　　从安装边界来看，整套机构的总高度不超过220mm，横向安装尺寸控制在180mm以内，纵向深度为100mm，底部安装板预留了四个直径8mm的安装孔，孔距为150mm×70mm，可直接通过螺栓固定在设备的安装平台上，不需要额外设计转接安装板。滑动台的台面预留了标准的螺纹安装孔，可直接固定工装夹具、作业执行元件，不需要二次加工台面。驱动端的曲柄盘轴伸直径为12mm，可通过联轴器直接匹配输出轴径12mm的减速电机，也可通过同步轮、链轮结构实现远距离动力传输，适配不同的动力布局需求。需要注意的是，安装时需要保证曲柄回转中心与滑动台导向面的平行度误差不超过0.1mm，否则会导致连杆铰接点出现额外的侧向载荷，加速衬套磨损，同时会增大运动过程中的振动与噪音。在负载匹配上，这套机构的滑动台可承载最大5kg的水平负载，若需要更大负载，可通过加大连杆铰接轴直径、提升导向面宽度的方式进行参数调整，核心运动逻辑无需改动。
