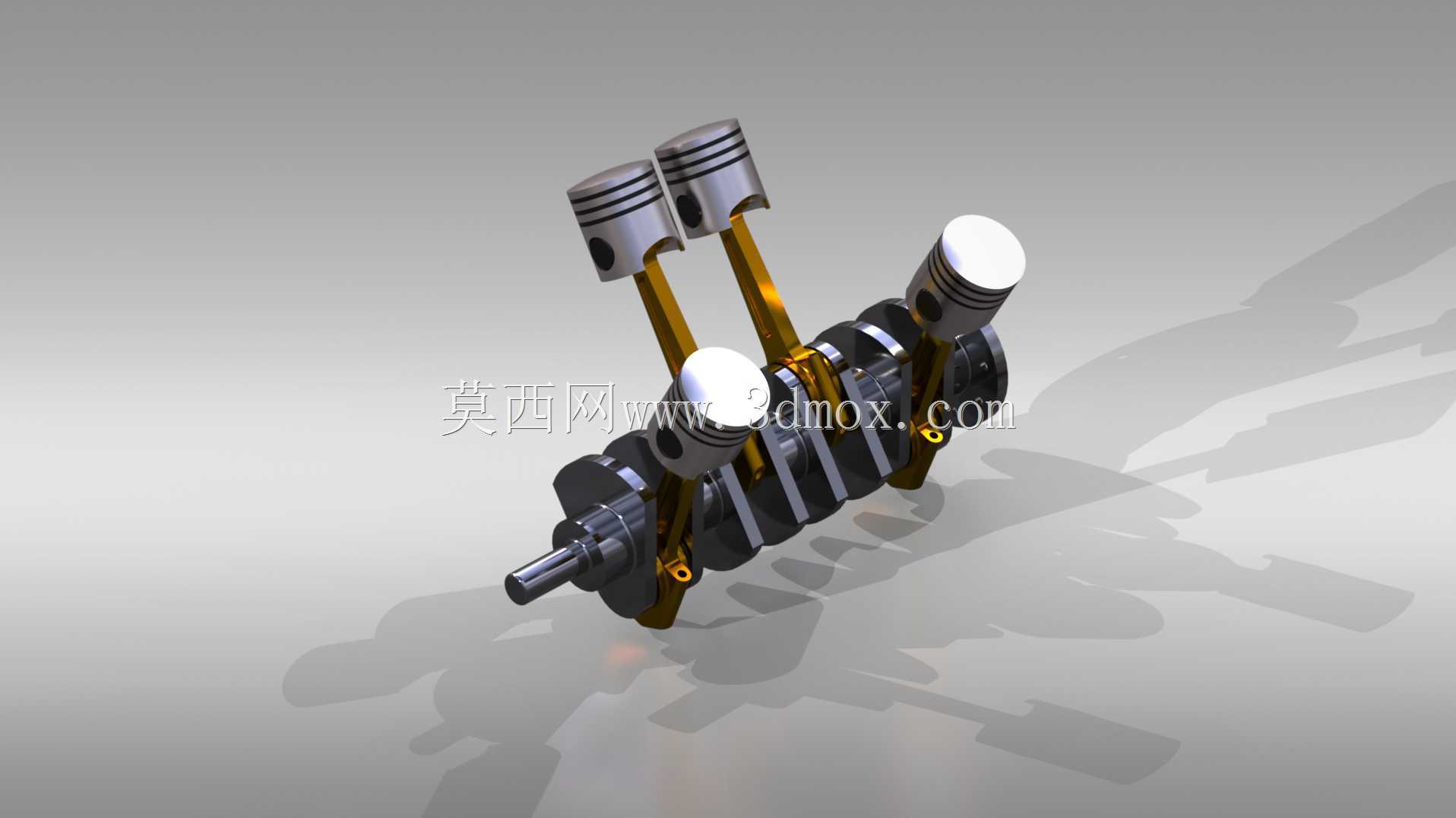

V型四缸内燃机曲柄连杆机构结构展示

　　这套V型内燃机核心机构模型，完整还原了夹角布置的活塞连杆组与曲轴的配合关系，在动力机械设计领域，这类结构是乘用车、小型工程机械动力单元的核心组成部分，日常选型与结构验证阶段，工程师常通过三维模型完成运动干涉校验、安装边界确认，避免物理样机试制阶段出现匹配问题。从实际应用场景来看，这类V型布置的动力结构，相比直列同缸数机型，轴向长度更短，整机高度更低，能够适配前置后驱车型的机舱布局，也可作为小型发电机组、农用机械的动力源，在紧凑安装空间下输出更高功率。

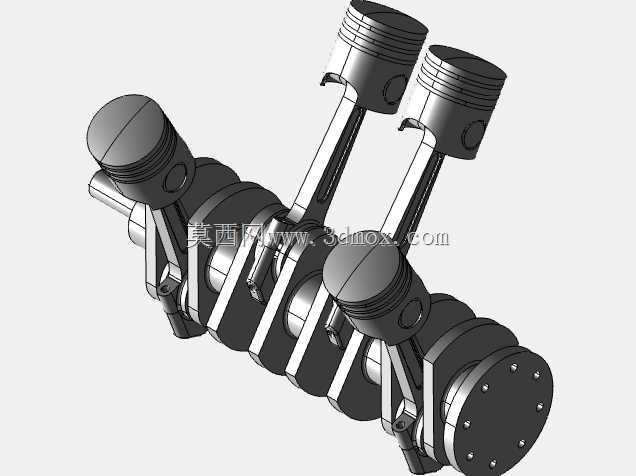

　　模型中清晰呈现了活塞的裙部结构、活塞销的连接位置、连杆的杆身截面形态，以及曲轴的曲柄销、主轴颈、平衡块的布置逻辑，设计时V型夹角的选取直接决定了整机的宽度、振动特性以及点火间隔的均匀性，这套结构的夹角设置能够让相邻两缸连杆共用同一曲柄销，大幅缩短曲轴的轴向尺寸，减少整机的轴向安装占用空间。从安装边界来看，曲轴两端的主轴颈伸出长度、端面的连接法兰尺寸，都匹配常规内燃机的飞轮端、前端轮系的安装接口，活塞在上止点、下止点位置时，连杆与曲轴曲柄、缸体下沿的间隙都经过运动仿真验证，不会出现运行过程中的运动干涉。

　　活塞环槽的位置、活塞顶部的凹坑形态，也对应了实际燃烧室的匹配需求，连杆大头的剖分结构、连杆螺栓的安装位，都完全按照实际加工装配的逻辑设计，拆解后可直接用于装配工艺的演示，也能作为同类型机型改型设计的基础参考框架。在做动力总成匹配时，工程师可以直接调用这套模型，快速调整缸径、行程、连杆长度、曲柄半径等核心参数，快速生成不同排量的V型机型方案，不需要从零开始搭建基础结构，大幅缩短前期方案设计的周期。另外模型中平衡块的位置与重量分布，也对应了曲轴动平衡的设计逻辑，能够抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低整机运行时的振动水平，这也是V型机型相比直列机型在NVH表现上更具优势的核心原因之一。

　　在做机舱布局校核时，这套模型的外形轮廓可以直接导入整车装配环境，确认与周边悬置、进排气系统、冷却管路的间隙是否满足设计要求，避免后续出现装配干涉的问题。对于教学场景而言，这套模型也能直观展示四冲程内燃机曲柄连杆机构的运动原理，让学习者清晰理解活塞往复运动如何转化为曲轴的旋转运动，以及各部件之间的配合关系。
