发动机配套空心管状结构件设计方案

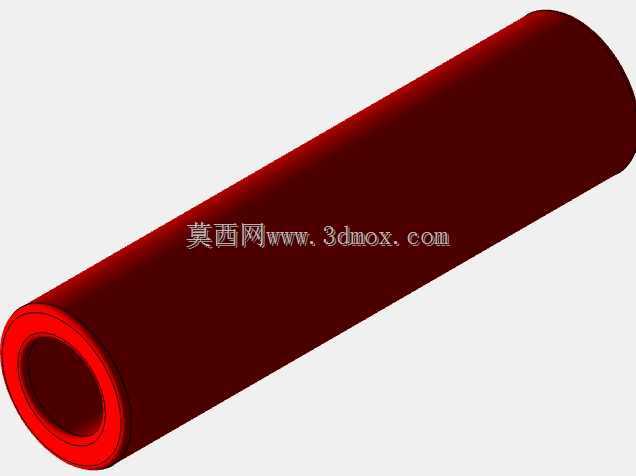

　　在动力总成的配套结构设计中，这类空心管状构件常作为油路输送、轴类传动或者介质导流的核心承载部件，广泛适配于中小排量内燃机的润滑系统、冷却回路以及部分传动单元的中空轴段设计场景。从实际工况适配角度看，这类构件需要同时兼顾结构强度、通流效率与安装适配性，在设计阶段首先要明确其在整机中的安装边界：构件整体为等外径空心圆柱结构，壁厚取值需要结合工作压力、振动载荷做有限元校核，避免在发动机高频振动工况下出现疲劳开裂，同时内径尺寸要匹配通流介质的流量要求，比如作为润滑油道构件时，内径过大会削弱结构刚度，过小则会增加油路阻力导致润滑不足，设计时通常会先根据整机润滑系统的流量需求计算最小通流截面积，再结合材料的许用应力反推最小壁厚，最终确定内外径的合理配比。

　　从功能特性来看，这类构件如果应用在润滑回路中，内壁的粗糙度需要控制在Ra1.6以下，减少机油流动的沿程阻力，同时两端的接口结构需要做同轴度公差约束，保证与相邻管路、接头装配后无偏载，避免密封失效；如果作为中空传动轴段使用，外圆的圆柱度公差需要控制在0.02mm以内，保证与配套轴承、传动齿轮的装配配合精度，两端的端面需要做垂直度管控，避免装配后出现轴向窜动。设计过程中会优先考虑构件的加工工艺性，外圆采用精车加磨削的工艺路线即可达到尺寸精度要求，内孔如果是长径比不大的结构，采用钻镗结合的工艺就能保证内壁质量，长径比偏大的情况下则需要考虑深孔钻工艺，同时要在结构上预留工艺倒角，避免加工过程中出现崩边、应力集中的问题。

　　在安装适配层面，这类构件的轴向长度需要严格匹配整机的装配空间，不能与周边的曲柄连杆机构、配气组件出现运动干涉，设计时会在三维建模环境中做整机的运动仿真校验，模拟发动机全行程下各运动部件的位置包络，确认管状构件的安装位置完全处于静态安全区间，不会被运动部件剐蹭。同时构件的固定方式需要结合安装位置做针对性设计，如果是固定油路构件，会在两端设计法兰或者卡套接口，通过螺栓或者卡箍实现刚性固定，避免振动导致的松脱；如果是转动的中空轴段，则需要在两端设计轴承安装位，预留卡簧槽或者锁紧螺母的装配空间，保证轴向定位可靠。

　　从材料选型角度，这类构件如果接触润滑油、冷却液等介质，通常会选用合金结构钢材质，表面做氧化或者防锈处理，避免长期接触介质出现锈蚀堵塞通路；如果是有轻量化需求的机型，也可以选用高强度铝合金材质，但需要重新做强度校核，调整壁厚参数弥补铝合金材料强度的不足，同时要考虑铝合金与相邻钢制零件的电化学腐蚀问题，在配合面做绝缘镀层或者密封隔离设计。实际建模过程中，会先绘制构件的中心轴线作为基准，再通过旋转特征生成主体结构，之后依次添加两端的接口特征、工艺倒角、公差基准等细节，建模时所有尺寸都采用参数化驱动，方便后续根据整机测试的反馈调整内外径、长度等参数，不需要重新绘制整体结构，提升设计迭代的效率。这类构件虽然结构看似简单，但在发动机整机系统中直接影响润滑、传动等核心功能的可靠性，设计时每一个尺寸公差、表面处理要求都需要结合实际工况反复验证，不能仅凭经验取值，比如壁厚的取值如果只考虑静态压力而忽略发动机运行时的振动交变载荷，很容易在台架测试阶段出现疲劳断裂的问题，导致整机故障。
