氢氧混合喷射液压动力装置结构设计

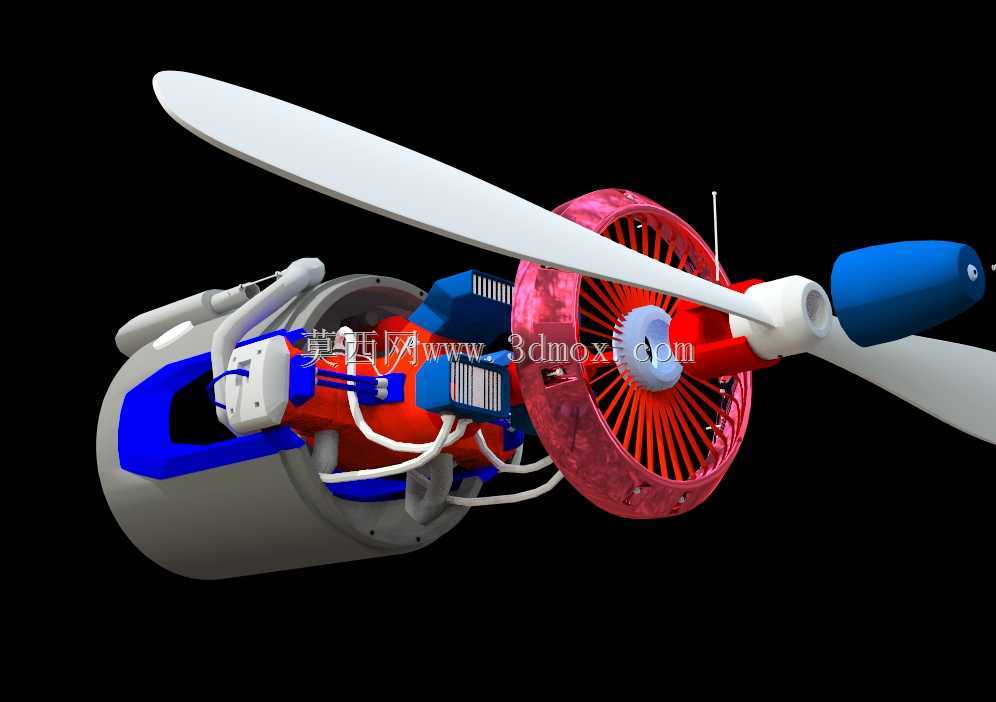

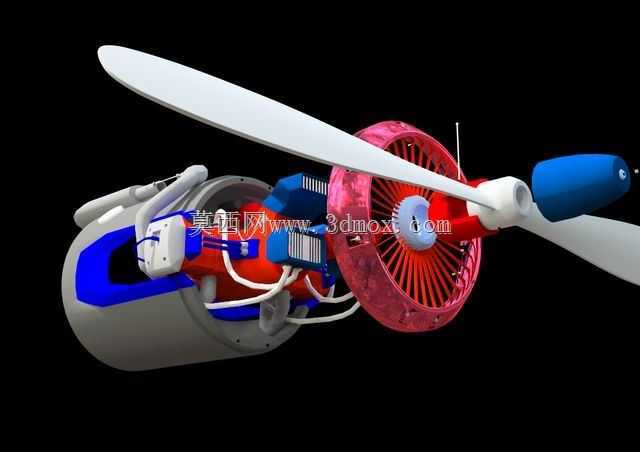

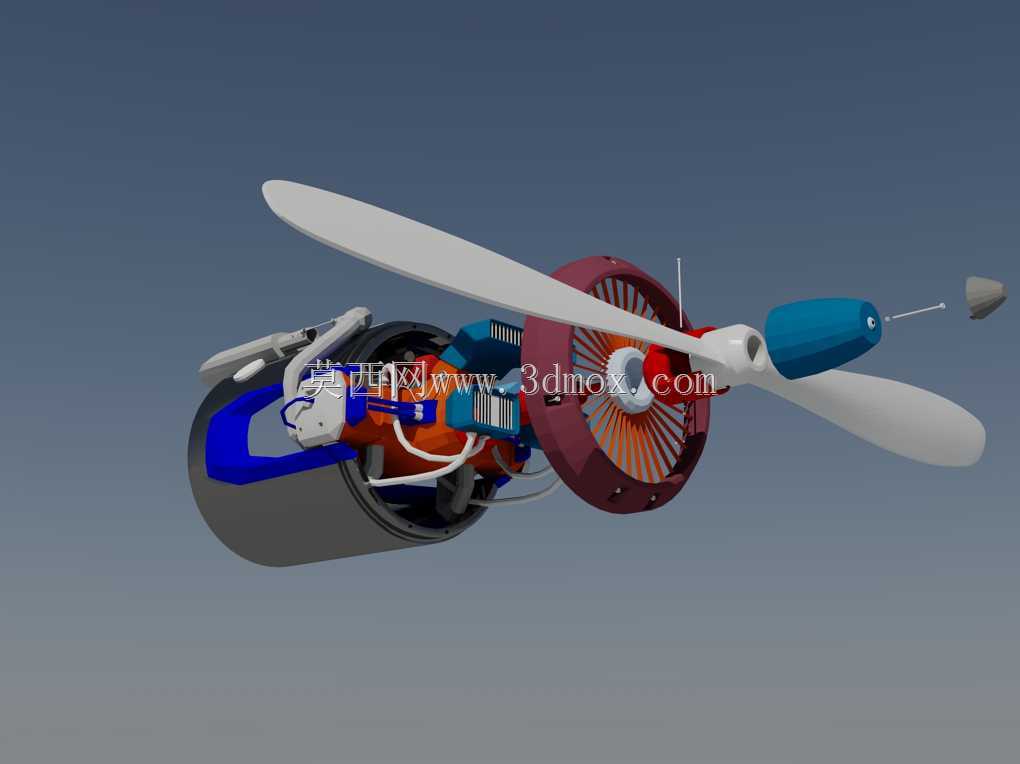

　　这套动力装置的三维结构完整还原了氢氧工质喷射液压推进的核心逻辑，从前端螺旋桨到后端涵道壳体的每一处配合面都做了公差适配，可直接用于小型低空试验飞行器、特种作业无人推进平台的动力选型参考。先从实际应用场景说起，这类动力单元目前主要适配两类场景：一类是近地低速试验飞行器的辅助推进段，依托氢氧反应的高能量密度特性，在短距起降阶段提供额外推力补偿，相比传统燃油推进单元，反应副产物仅为水，不会在试验场空域产生残留污染物，适合封闭试验场的反复测试工况；另一类是特种水下作业潜航器的动力模块，调整喷射口压力参数后，可利用液压传动的平稳特性，在水下复杂流场中维持稳定的推力输出，避免传统电机推进在高背压环境下的密封失效问题。

　　从功能特性上拆解，整套装置分为三个核心功能段：前端螺旋桨推进段采用两叶大扭角设计，桨叶翼型匹配低转速大推力工况，桨根与传动轴的配合采用锥面定位加平键传扭的结构，可承受瞬时最大扭矩冲击，桨尖做了圆弧修型，降低高速旋转时的翼尖涡流损耗；中部核心反应段整合了氢氧喷注、点火、能量转换的全部流道，喷注环上的12个径向喷孔采用等压差设计，保证两种工质在进入燃烧室前充分预混，外部的散热鳍片沿周向均匀排布，鳍片厚度2mm，间距4mm，既保证结构强度，又能在高速来流状态下带走反应产生的多余热量，避免壳体材料长时间处于高温工况产生蠕变；后部液压能量转换段将反应产生的高温高压能量通过液压柱塞结构转化为旋转扭矩，柱塞与缸体的配合间隙控制在0.02mm，既保证运动灵活性，又能将内部泄漏量控制在工程允许范围内，尾部的涵道壳体采用流线型收口设计，出口直径比入口段缩小18%，可提升喷射气流的出口速度，进一步增强推力输出。

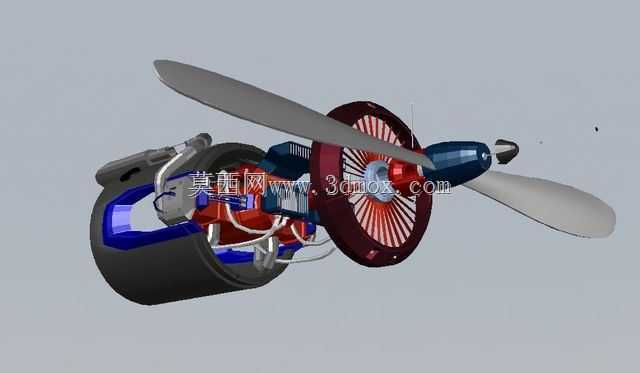

　　设计思路上完全围绕高能量转换效率、低能源浪费的核心目标展开，没有冗余的装饰性结构，每一处外部造型都服务于功能需求：比如前端的蓝色整流罩，外形是按照NACA低速翼型的流线参数生成，可将前方来流平滑导入中部涵道，减少气流在桨盘前方的紊流区范围；中部的红蓝配色壳体并非外观装饰，红色段对应高温反应区，采用耐高温合金材料的结构示意，蓝色段对应液压传动低温区，采用高强度铝合金材料的结构示意，不同颜色的分区也方便装配环节快速识别部件所属功能段，降低错装概率；外部排布的管线采用模块化固定设计，每根管线的走向都沿着壳体外部的走线槽布置，避免高速气流吹动管线产生振动疲劳，管线接头全部采用快插式结构，方便后期维护时快速拆解更换。

　　关于安装边界与外形尺寸，整套装置的最大外径为涵道段的320mm，总长度从桨尖到尾部壳体端面为580mm，安装法兰位于中部散热鳍片的后侧，法兰上均布6个M8的安装孔，孔位分度圆直径280mm，可直接适配标准的飞行器动力安装架，不需要额外做转接结构；传动轴输出端采用标准的花键结构，可匹配不同直径的螺旋桨或者动力输出接头，安装时需要预留的前端安全距离为150mm，保证螺旋桨旋转时不会与安装架的其他部件产生干涉，后部需要预留80mm的管线安装空间，方便氢氧供给管路、控制线路的接驳。整套结构的重心位于中部反应段靠前20mm的位置，安装时可通过调整安装架的配重块位置，将整个动力单元的重心调整到安装法兰的中心平面上，避免工作时产生不平衡振动。

　　从结构设计的细节来看，很多配合位置都考虑了实际工况的损耗补偿：比如螺旋桨与传动轴的连接位置设置了耐磨衬套，衬套采用铜基石墨自润滑材料，可在无额外润滑的工况下长时间工作，减少传动轴的磨损；中部的喷注环与燃烧室的连接采用端面密封加径向密封圈的双重密封结构，可承受最高8MPa的工作压力，不会出现工质泄漏的问题；后部液压段的轴承位置设置了防尘密封结构，可阻挡外部环境中的粉尘、水汽进入轴承腔，延长轴承的维护周期。整个模型的所有配合面都按照实际加工的公差要求做了间隙预留，不存在结构干涉的问题，可直接导出工程图用于零部件的加工试制，也可导入仿真软件做流场、热力学的仿真分析，验证不同工况下的工作参数是否满足设计要求。
