带rombisch曲柄的斯特林热空气发动机结构

　　这款带rombisch曲柄的热空气发动机，属于外燃式闭式循环动力装置，核心依靠工质在冷热腔间的往复流动实现热能到机械能的转换，区别于内燃机依靠燃料在缸内爆燃做功的模式，它的工质始终封闭在腔体内，可适配太阳能、工业余热、生物质燃烧等多种低品位热源，在偏远地区小型离网供电、余热回收示范装置、教学实验演示台架、小型便携动力输出场景中都有实际应用价值，不少科普场馆的动力原理展项、工科院校的热工实验教具，都会采用同结构的机型做原理展示，部分微型便携发电装置也会基于该结构做轻量化改型，适配户外无电网区域的小功率供电需求。

　　从结构设计逻辑来看，rombisch曲柄的采用是这款机型的核心特点，区别于传统斯特林发动机常用的曲柄滑块或者菱形传动结构，该曲柄构型通过特定的轮廓曲线设计，能够优化活塞的运动相位差，让动力活塞与配气活塞的运动配合更贴合斯特林循环的理想时序，减少传动过程中的侧向力分量，降低活塞与缸壁之间的摩擦损耗，同时还能在有限的飞轮直径范围内，获得更平顺的扭矩输出特性，避免传统单缸斯特林发动机常见的启动死点问题，实际运转时的转速波动更小，对飞轮的转动惯量要求也能相应降低，有利于整机的轻量化设计。

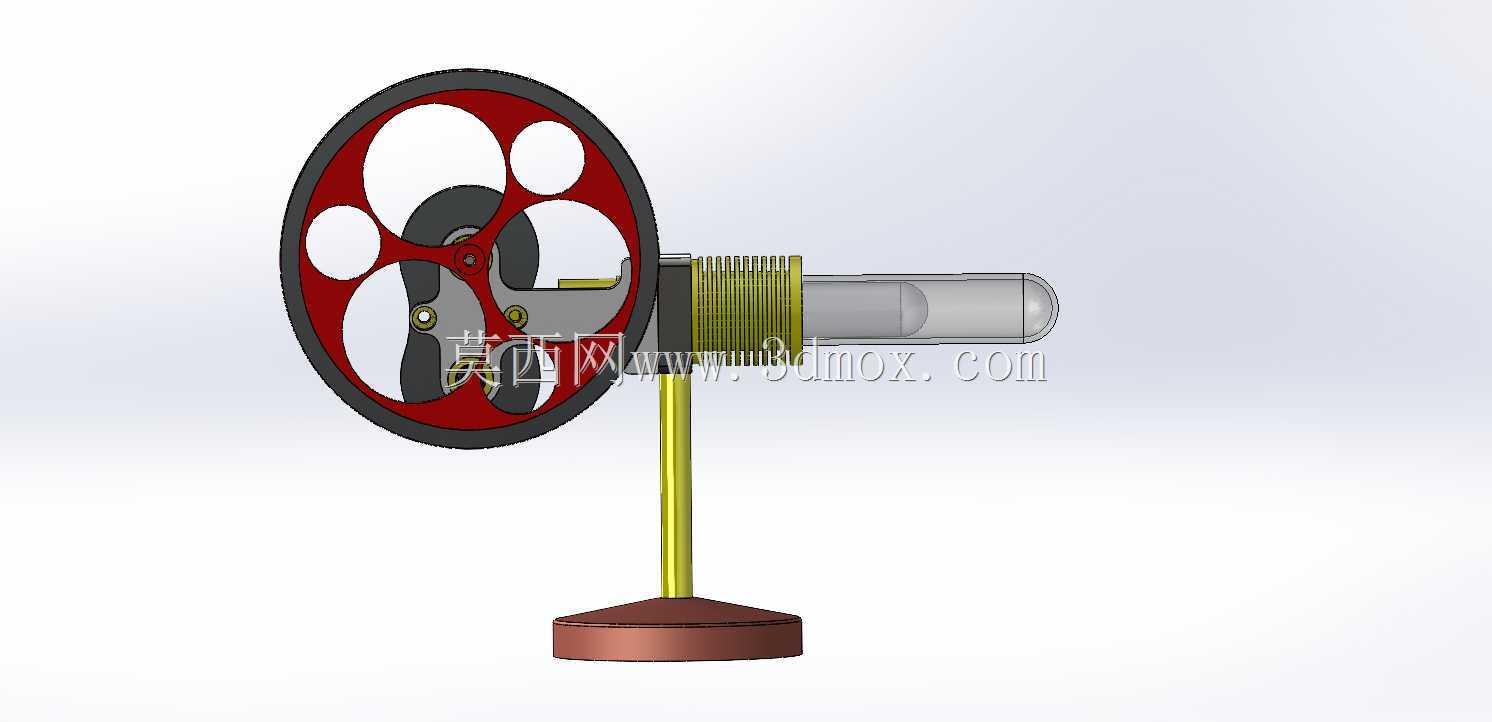

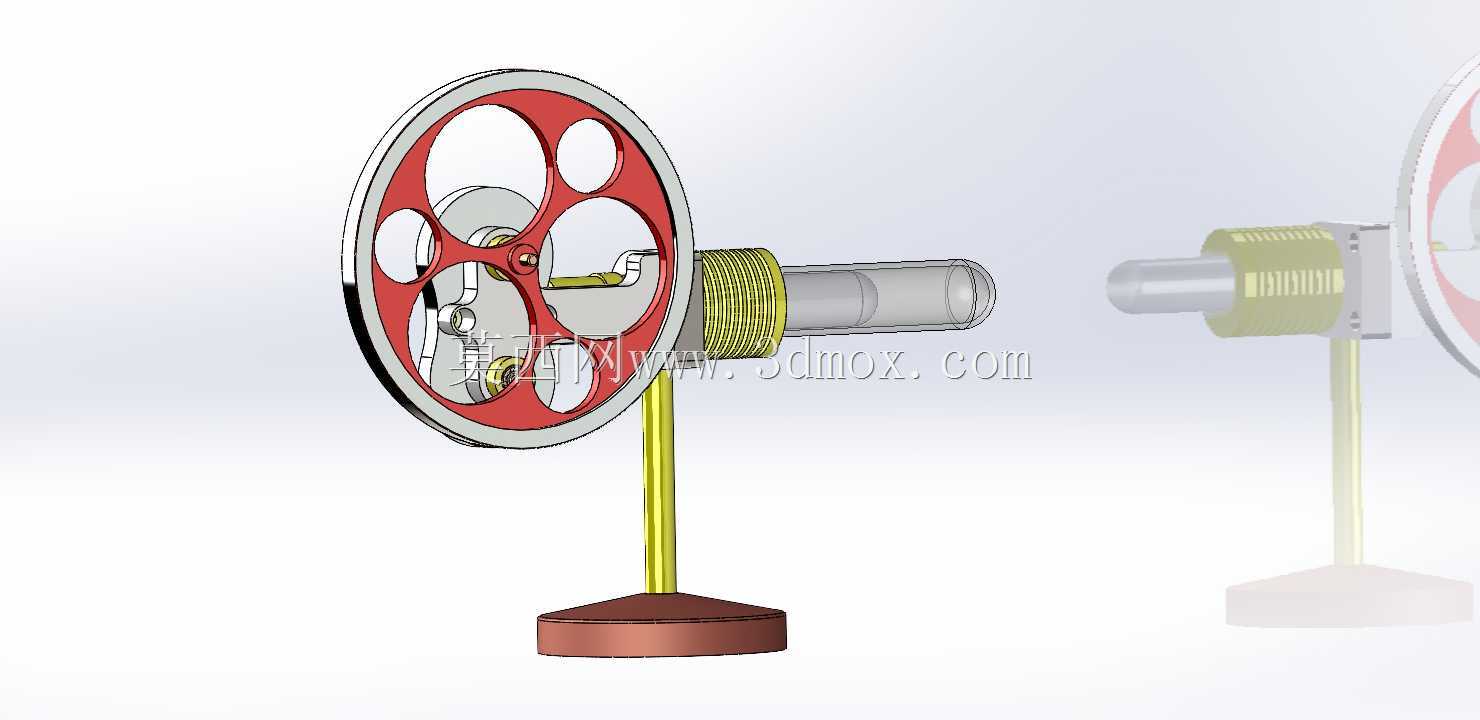

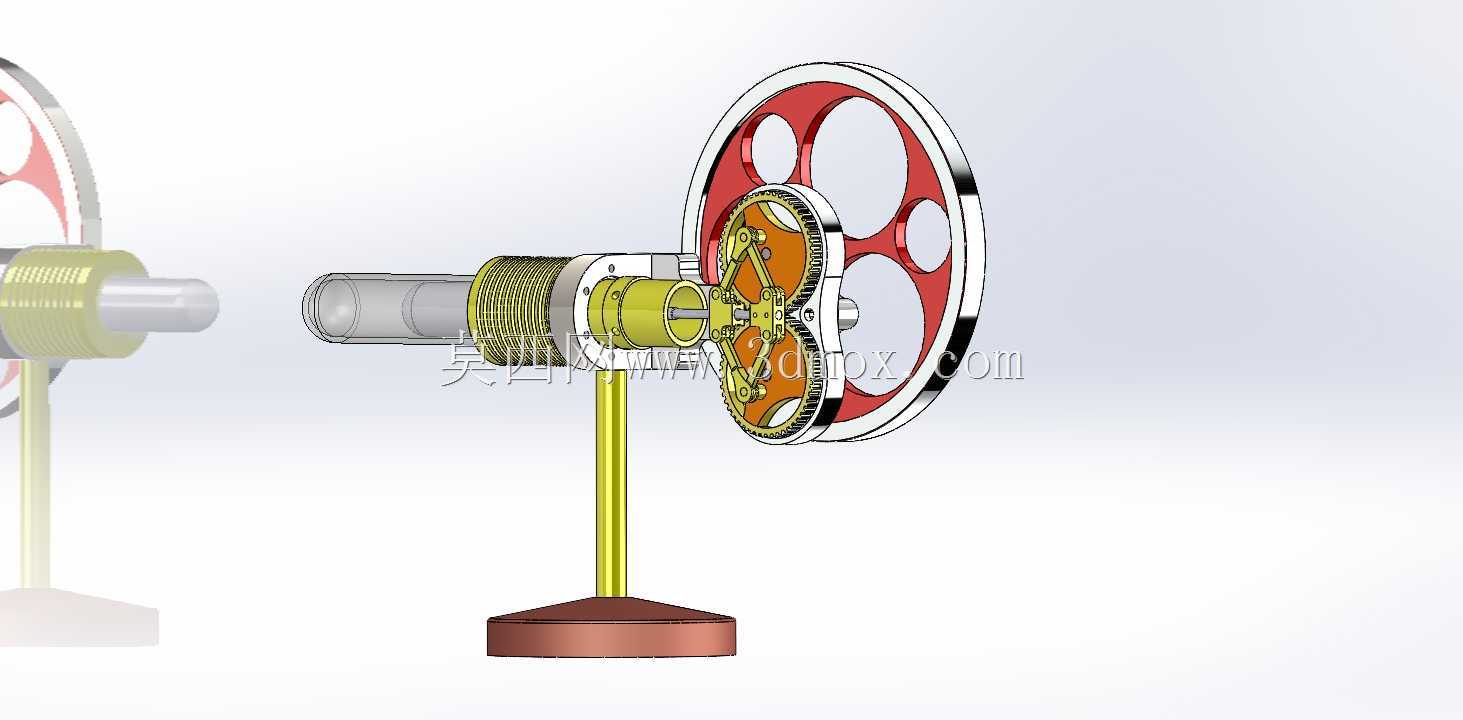

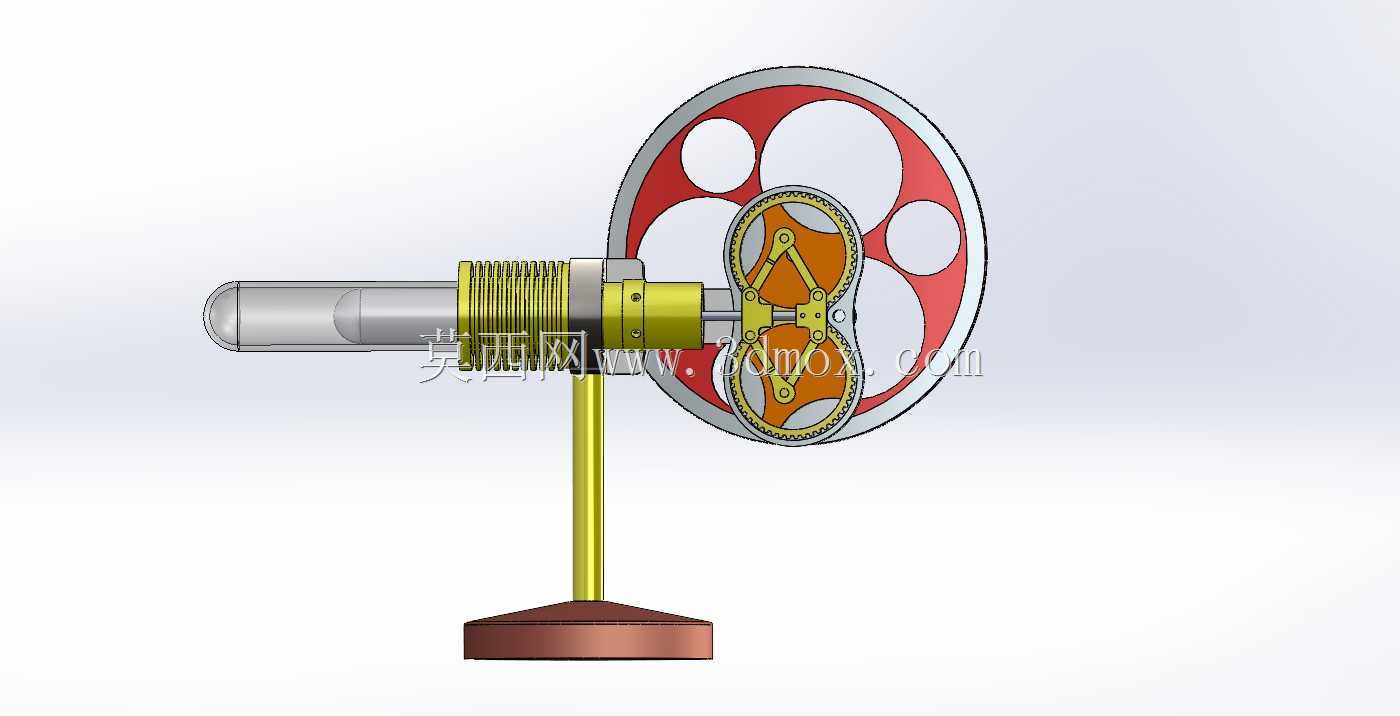

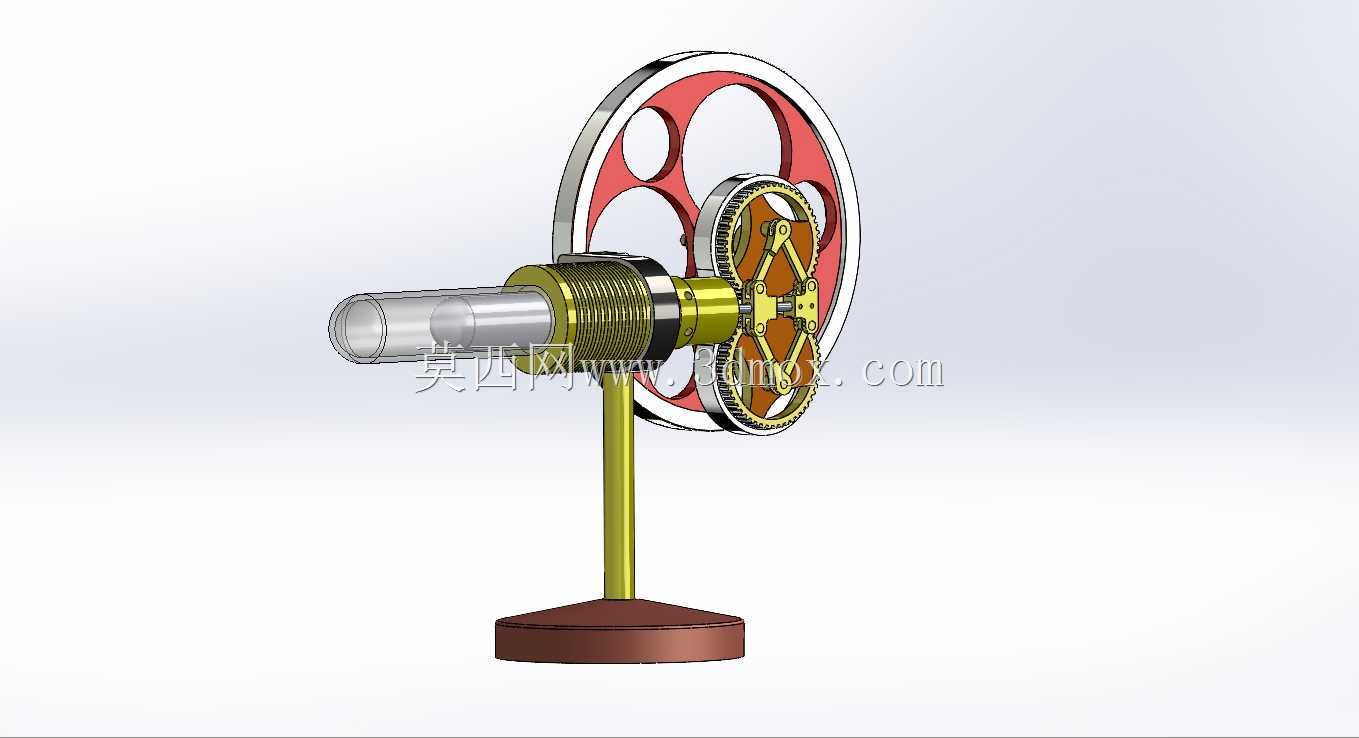

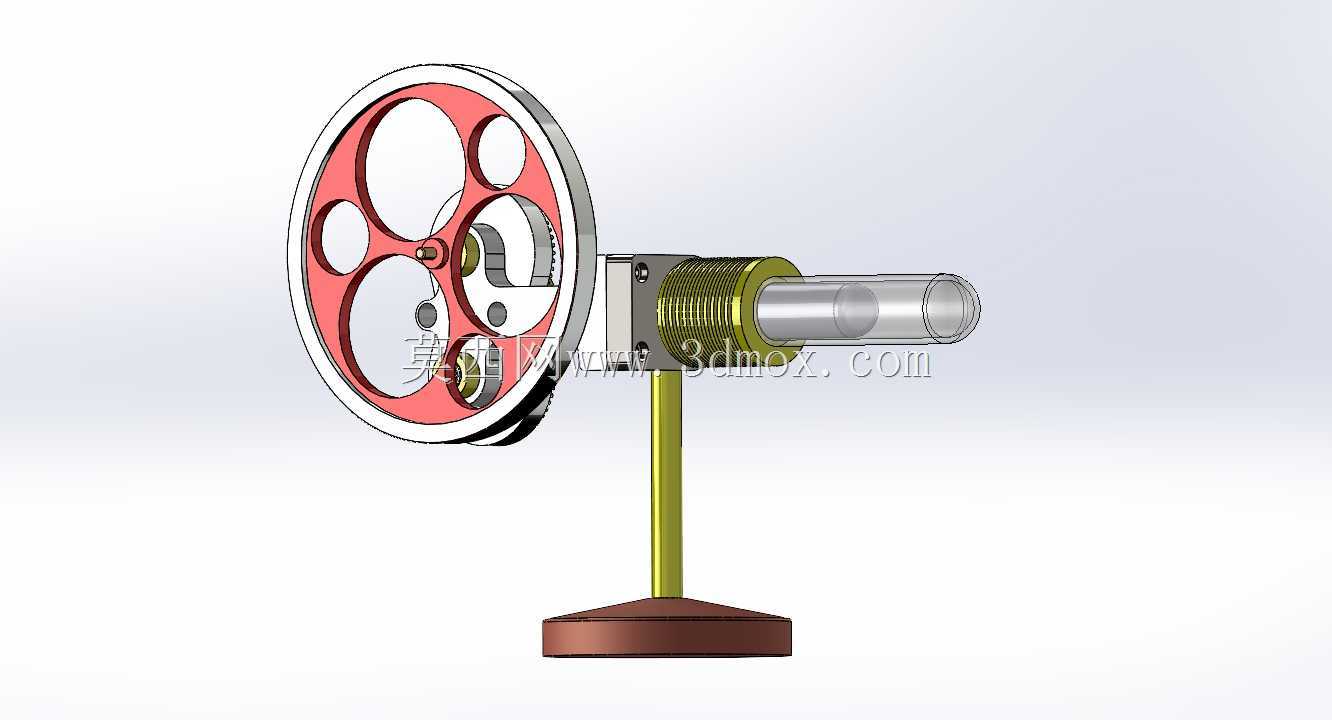

　　整机的结构布局采用卧式缸体搭配立式支撑的形式，动力缸部分沿水平方向布置，缸体外侧设置密集的散热鳍片结构，用于冷腔端的热量散出，保证冷热腔之间维持足够的温度差，这是斯特林发动机能够持续运转的核心前提；缸体与传动箱直接连接，传动箱内部集成了rombisch曲柄组件、传动齿轮组、连杆结构，将活塞的往复直线运动转换为飞轮的旋转运动，大直径飞轮布置在传动箱的侧方，轮盘上开设多个圆形减重孔，在保证足够转动惯量储存能量、平稳转速的同时，尽可能降低飞轮自身的重量，减少不必要的转动惯量损耗。支撑结构采用单立柱搭配圆形底座的形式，立柱为细长杆结构，底座为圆盘形配重结构，能够保证整机运转时的稳定性，避免因曲柄连杆运动产生的振动导致整机移位或者倾覆。

　　从安装边界来看，整机的横向尺寸以动力缸前端到飞轮外侧的距离为最大长度，纵向尺寸以底座直径为最大宽度，竖向尺寸以底座底面到飞轮顶端的高度为最大高度，安装时需要保证底座放置平面的平面度误差不超过1mm/m，避免立柱倾斜导致缸体与传动组件的同轴度偏差，加剧运转磨损；动力缸的热端需要预留足够的热源放置空间，冷端的散热鳍片周边需要预留不小于鳍片高度的通风间隙，保证空气流通带走热量，避免冷端温度升高导致冷热腔温差不足，输出功率下降甚至无法持续运转。传动部分的齿轮与曲柄配合处需要预留润滑维护空间，日常运转时不需要复杂的维护，仅需定期在传动铰接点添加少量润滑脂即可降低磨损。

　　在功能特性上，这款机型的闭式循环结构意味着工质不会与外界发生交换，因此运转时的噪音极低，没有内燃机的排气爆震噪音，也不需要复杂的进排气系统，结构相对简单，可靠性更高；只要冷热端维持足够的温差，就能够持续输出旋转动力，通过飞轮轴可以直接连接小型发电机、微型水泵或者其他需要旋转动力输入的负载，在小功率动力需求场景下有独特的优势。设计过程中需要重点关注几个核心配合尺寸：一是动力活塞与缸体的配合间隙，既要保证活塞能够顺畅往复运动，又要保证腔体内的工质密封性能，间隙过大会导致工质泄漏，循环效率大幅下降，间隙过小则会因为热胀冷缩导致活塞卡滞；二是rombisch曲柄与连杆的配合相位，必须严格匹配配气活塞与动力活塞的运动时序，相位偏差过大会直接导致循环无法建立，发动机无法启动；三是冷热腔的隔热设计，在缸体的冷热端衔接位置需要采用低导热系数的隔热材料，减少冷端与热端之间的直接热传导，避免热量无效散失，提升整机的热转换效率。

　　实际应用中，这类小型斯特林发动机常被用于热工原理教学，能够直观展示外燃机的循环过程，帮助学习者理解热能转换为机械能的完整路径；在工业余热回收场景中，可将其布置在工业设备的散热管道旁，利用废热驱动小型风机或者传感装置的供电，实现能源的梯级利用；在户外探险或者应急场景下，搭配小型固体燃料热源，就能够驱动微型发电机为小功率电子设备充电，相比内燃机动力装置，它对燃料的适应性更强，不需要高纯度的燃油，固体酒精、生物质颗粒甚至炭火都可以作为热源使用，适用性更广。
