家用充油式电暖器三维结构设计

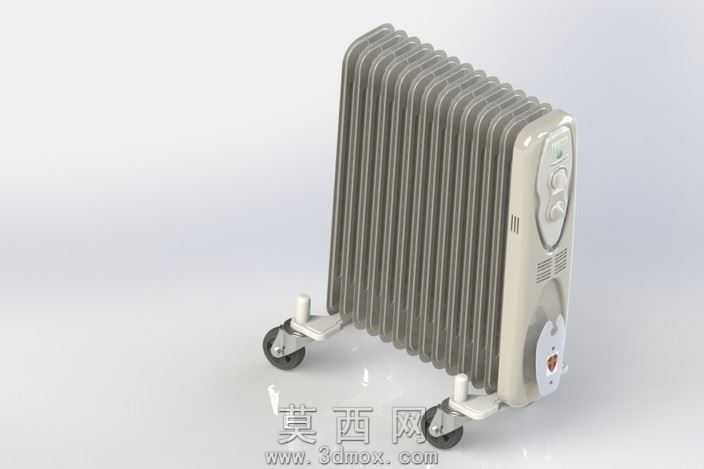

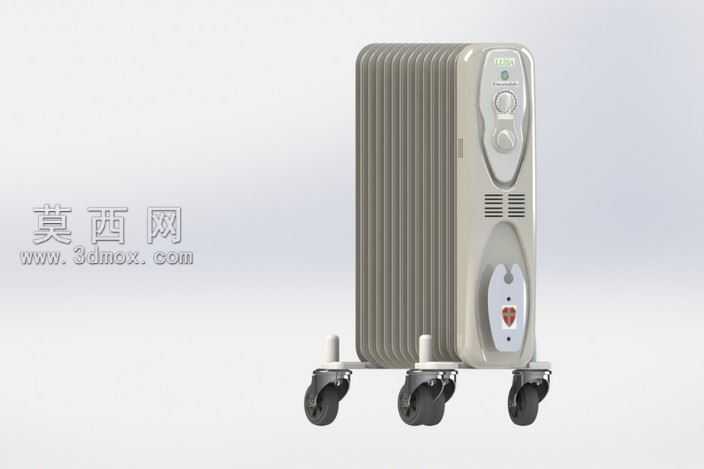

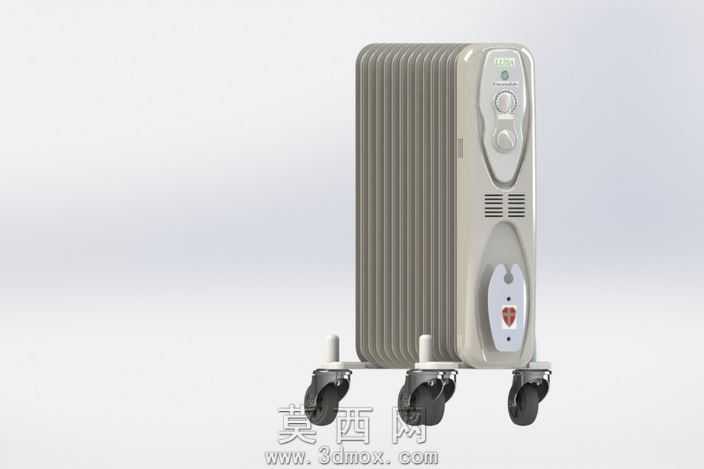

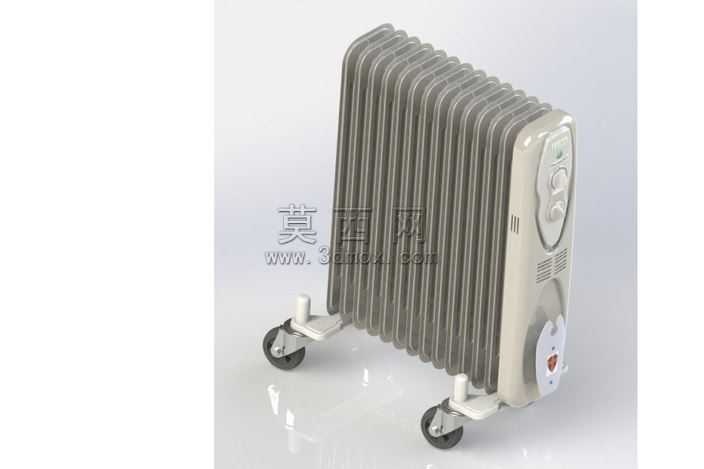

本作品为家用充油式电暖器的三维建模设计，建模过程依托三维设计软件完成，整体采用1:1等比例还原真实家用油汀电暖器的外观与内部结构逻辑。建模初期先梳理产品的结构层级，将整体拆分为散热鳍片组、主控操作面板、底部移动支撑组件、侧端防护壳体四大模块，逐一完成各模块的草图绘制与特征建模。散热鳍片组采用阵列特征完成多片平行散热片的排布，每片鳍片的边缘做圆弧过渡处理，还原真实产品的冲压成型结构特征，鳍片之间预留均匀的散热间隙，建模时严格把控间隙尺寸与真实产品的散热风道逻辑一致，保证结构还原的准确性。主控操作面板区域采用曲面建模与实体切除结合的方式，还原旋钮的分层凹凸结构、功能标识区域的凹陷造型，以及下方电源收纳区域的卡扣结构，面板表面做哑光质感的材质区分，与散热鳍片的金属哑光质感形成视觉差异。底部移动支撑组件包含四个万向脚轮与支撑立柱，脚轮部分单独建模还原滚轮、轮架、刹车拨片的细节结构，支撑立柱与主体壳体的连接位置做加强筋结构的还原，匹配真实产品的承重设计逻辑。材质渲染阶段，为散热鳍片赋予冷轧钢喷塑材质，调整材质的粗糙度参数还原真实油汀表面的微磨砂质感，避免过度反光造成的失真；主控面板区域赋予阻燃ABS塑料材质，旋钮部分做半哑光的塑料质感区分，脚轮的滚轮部分赋予软质橡胶材质，轮架部分赋予硬质工程塑料材质，不同材质的质感差异通过渲染参数的反复调整实现真实还原。设计过程中充分考虑家用取暖设备的使用场景，整体造型采用圆润无锐角的处理，所有壳体边缘都做圆角过渡，避免使用过程中的磕碰风险，底部脚轮的排布位置经过重心测算，保证产品移动与放置时的稳定性，操作面板的旋钮位置设置在机身侧上方，符合用户站立操作的人机工程学逻辑，整体模型结构完整，细节还原度高，可用于产品结构展示、家电设计参考等场景。
