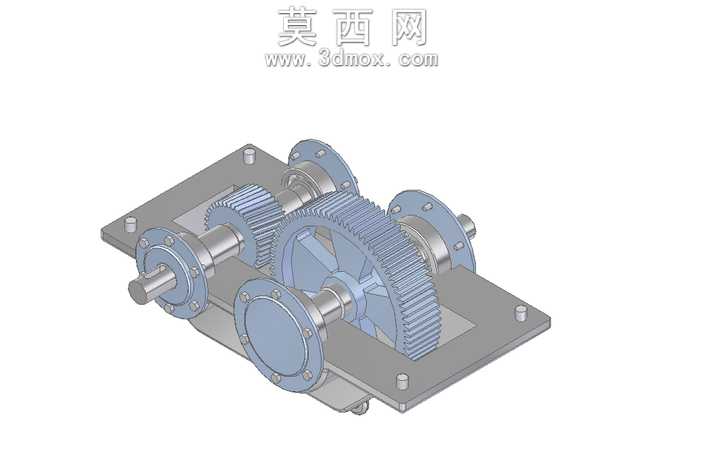

平行轴式多级齿轮传动引擎结构模型

本模型采用三维参数化建模方式完成整体搭建，建模过程中严格遵循机械传动设计规范，对每一处结构尺寸进行精准约束，确保各传动部件的装配关系完全符合实际机械装配逻辑。模型整体为平行轴布置的多级齿轮传动结构，包含多组不同模数、齿数的圆柱直齿轮，配套设计有阶梯式传动转轴、法兰式轴承端盖、定位轴承、安装底座以及紧固件结构。建模阶段首先完成基准轴与基准面的搭建，以安装底座为装配基准，依次完成各传动轴的定位约束，再逐一对齿轮进行齿形参数化绘制，保证齿轮啮合的中心距、齿侧间隙符合传动设计要求，避免出现干涉错位问题。材质渲染阶段，对齿轮与转轴部分赋予金属合金钢材质，调整材质粗糙度与金属度参数还原金属零件的哑光金属质感，对安装底座赋予铸铁材质表现基座的厚重稳定特性，对法兰端盖的连接螺栓赋予镀锌金属材质区分不同零件的材质差异，同时添加合理的环境光照与软阴影效果，让整体模型的结构层次清晰分明，各零件的边界轮廓明确可辨。结构设计上，该传动结构通过不同齿数的齿轮啮合实现转速与扭矩的转换，输入轴与输出轴采用平行布置方式，轴承端盖通过螺栓固定在底座的支撑立板上，既实现转轴的径向与轴向定位，也预留了合理的装配公差空间，底座上设计有均匀分布的安装定位孔，可实现整体结构的固定安装。设计过程中重点考量了多级传动的传动比分配合理性，对每一级齿轮副的传动比进行均衡分配，避免单级传动比过大造成的齿轮尺寸失衡问题，同时对转轴的阶梯结构进行优化，保证轴上零件的轴向定位可靠，装配路径清晰无卡滞，所有零件均可实现虚拟拆解装配，完整还原多级齿轮传动结构的真实构造，可用于机械传动原理演示、结构设计参考以及相关教学场景使用。
