DN150法兰连接Y型管路过滤装置

　　在化工、市政给排水、暖通循环水、工业制程流体输送的管路系统中，杂质颗粒对下游泵阀、仪表、换热设备的磨损与卡堵问题，一直是运维阶段的高频故障源，这款公称通径DN150、压力等级匹配ANSI150标准的Y型过滤装置，正是针对这类管路防护需求设计的 inline 式过滤构件。不同于直通式过滤结构需要预留较大的轴向拆装空间，Y型的斜置滤腔布局，能在不改变管路主流走向的前提下，将滤筒以约45度倾角嵌入流道，既保证了流阻控制在合理区间，也给滤腔的排污、拆洗留出了操作空间，不需要截断整段管路就能完成滤网的清理或更换。

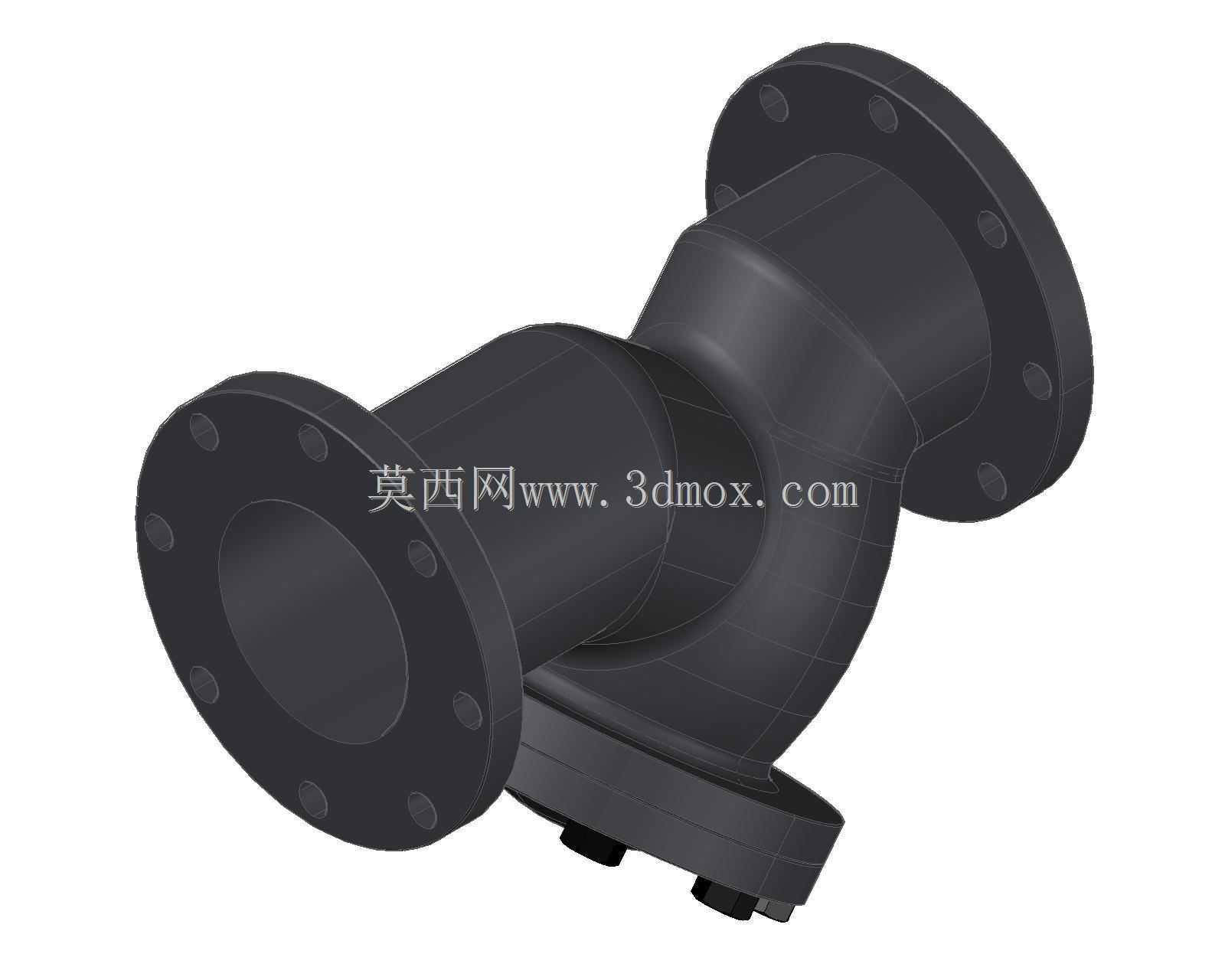

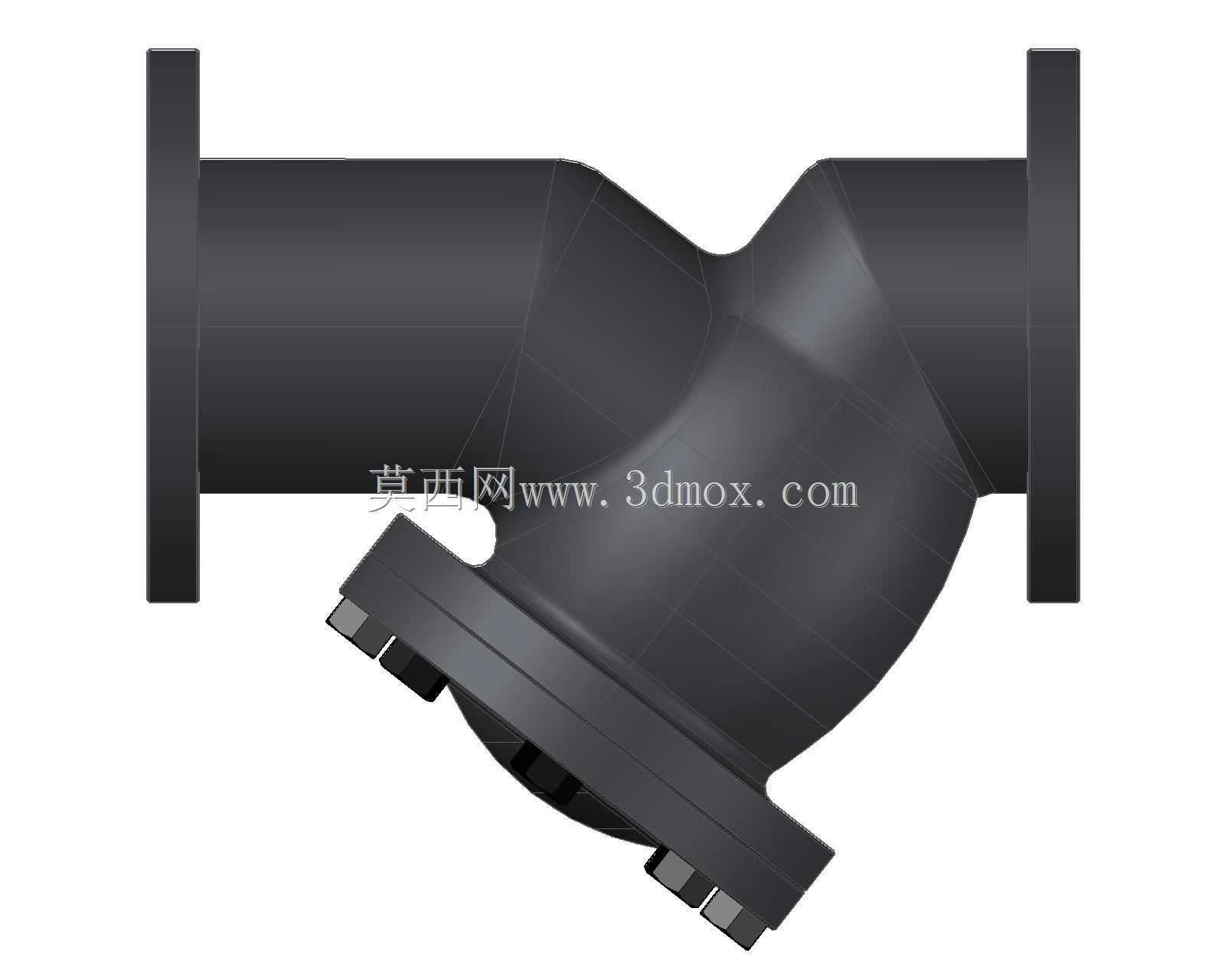

　　从结构设计逻辑来看，两端的法兰连接面严格遵循对应压力等级的密封尺寸规范，法兰盘上的螺栓孔分布做了对称均布处理，安装时不需要刻意调整周向角度就能对接配对法兰，密封面的平面度公差控制在流体密封要求的范围内，避免安装后出现渗漏隐患。阀体主体的流道做了顺滑过渡处理，从法兰入口到滤腔段没有突兀的截面突变，能减少流体经过时的局部涡流，降低流阻损失的同时，也避免杂质在流道拐角处沉积卡滞。下部的滤腔端盖采用螺栓紧固结构，端盖与阀体的配合面设置了密封槽，适配常规的非金属密封垫片，日常拆洗时只需要松开端盖螺栓就能抽出内部滤筒，不需要将整个过滤器从管路上拆卸下来，大幅降低了运维阶段的工作量。从安装边界来看，这款过滤器的轴向安装长度匹配同通径同压力等级阀门的常规安装距，在做管路排布设计时，可以直接参照同规格法兰阀门的安装预留尺寸来布置管段，不需要额外调整管路支吊架的位置；滤腔斜向下方的伸出长度，决定了安装时需要在阀体斜下方预留足够的操作空间，保证端盖拆卸、滤筒抽出的操作路径没有遮挡，同时底部的排污口可以选配排污阀，不需要拆端盖就能完成日常的排污作业，适合杂质含量较高、需要频繁排污的工况。

　　在实际选型应用中，这类Y型过滤器通常安装在泵入口、调节阀上游、换热设备入口、流量计前端等关键设备的上游管段，用来拦截流体中携带的焊渣、锈蚀颗粒、砂石、密封带残段等固体杂质，避免杂质进入精密设备造成密封面划伤、阀芯卡涩、流道堵塞、叶轮磨损等问题。滤筒的过滤精度可以根据实际工况需求选配不同网孔规格的滤网，从粗滤的大孔滤网到细滤的密纹滤网都能适配，满足不同洁净度要求的流体输送场景。阀体的结构强度经过对应压力等级的强度校核，能承受额定压力下的水锤冲击与长期运行的介质压力，法兰颈部的过渡圆角做了加强处理，避免应力集中导致的法兰根部开裂问题。

　　在三维建模过程中，这类构件的建模重点在于法兰尺寸的精准匹配、流道过渡面的顺滑处理、滤腔与主流道的相交相贯线处理，以及端盖连接螺栓的位置排布，既要保证模型的装配干涉检查有效性，也要还原实际产品的安装尺寸边界，方便设计人员在做管路三维排布时直接调用，提前校验安装空间、对接尺寸，避免现场安装时出现尺寸 mismatch、操作空间不足的问题。不同于T型过滤器适合大流量、高杂质含量的长周期运行工况，Y型结构的体积更紧凑，安装空间占用更小，适合安装空间受限的中低压管路场景，在民用建筑的给排水、消防管路，工业循环水系统，中小型化工制程管路中都有广泛应用。建模时需要注意滤筒的安装定位结构，滤筒与阀体内腔的定位台阶要做准确，保证滤筒安装后不会被流体冲移，导致杂质从旁侧流道短路进入下游；端盖的压紧结构要保证密封面的压紧力均匀，避免局部密封压合不足出现渗漏。
