污水处理用薄片式污泥澄清装置结构

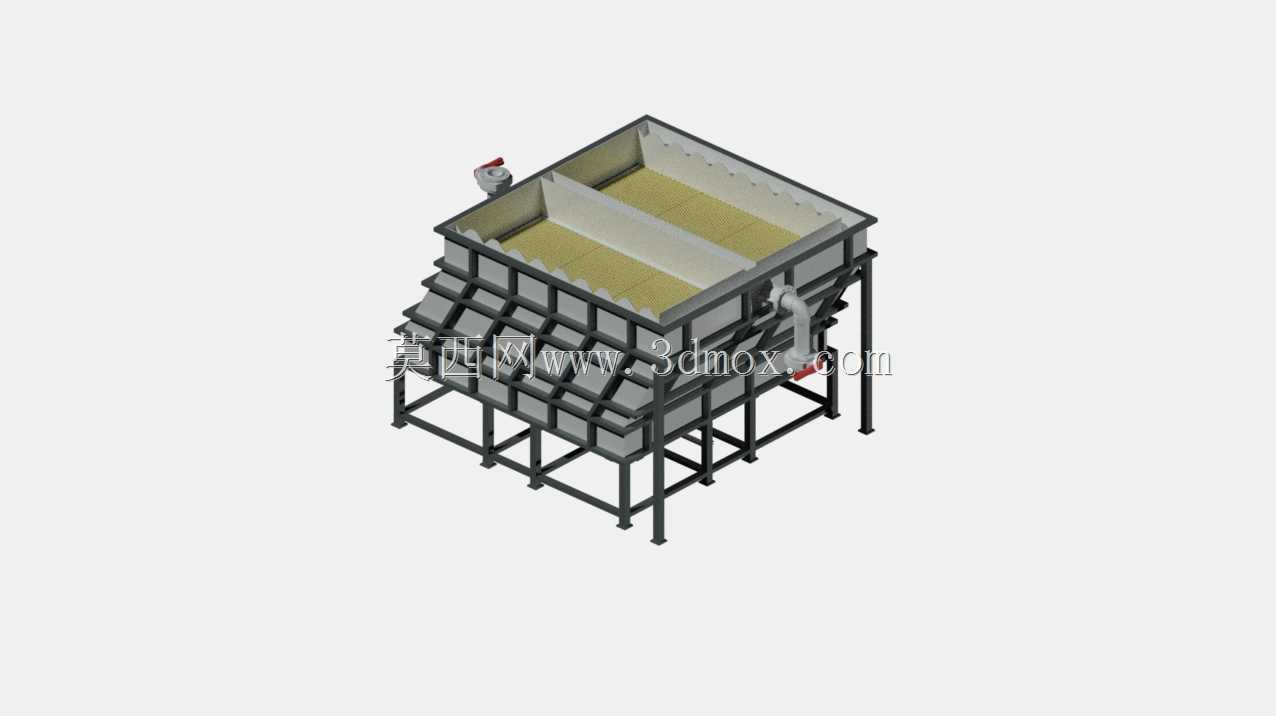

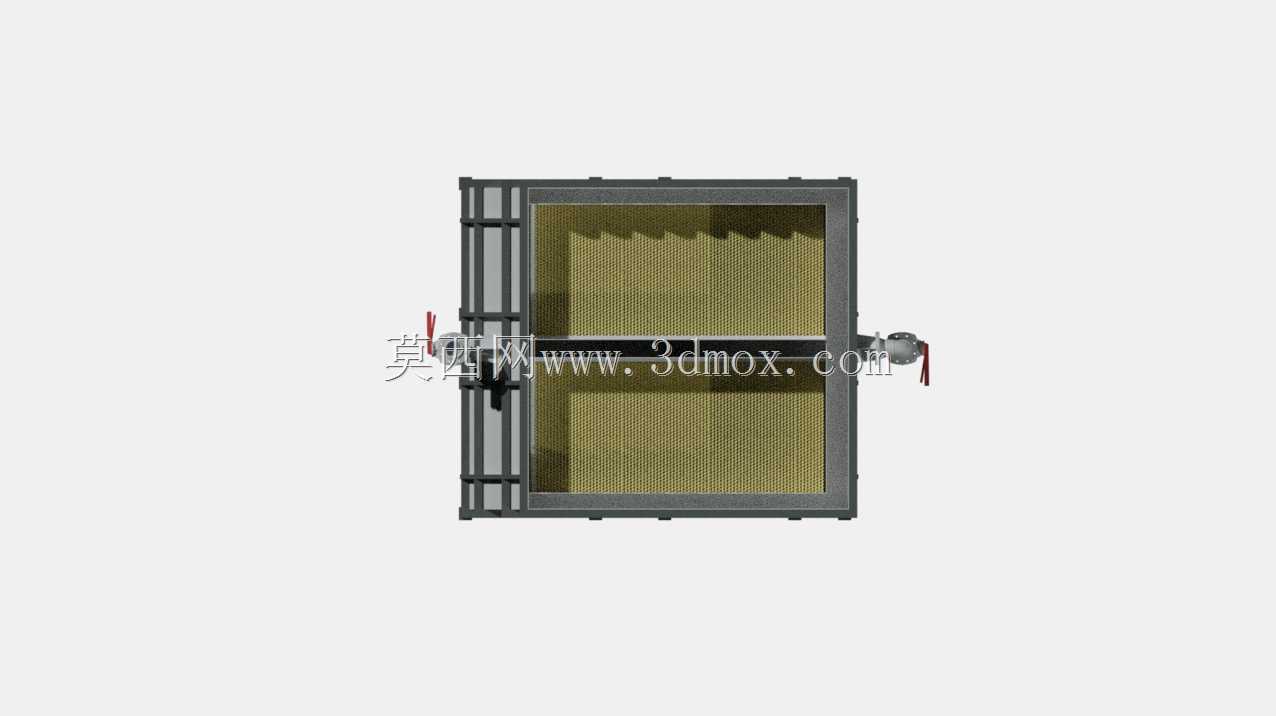

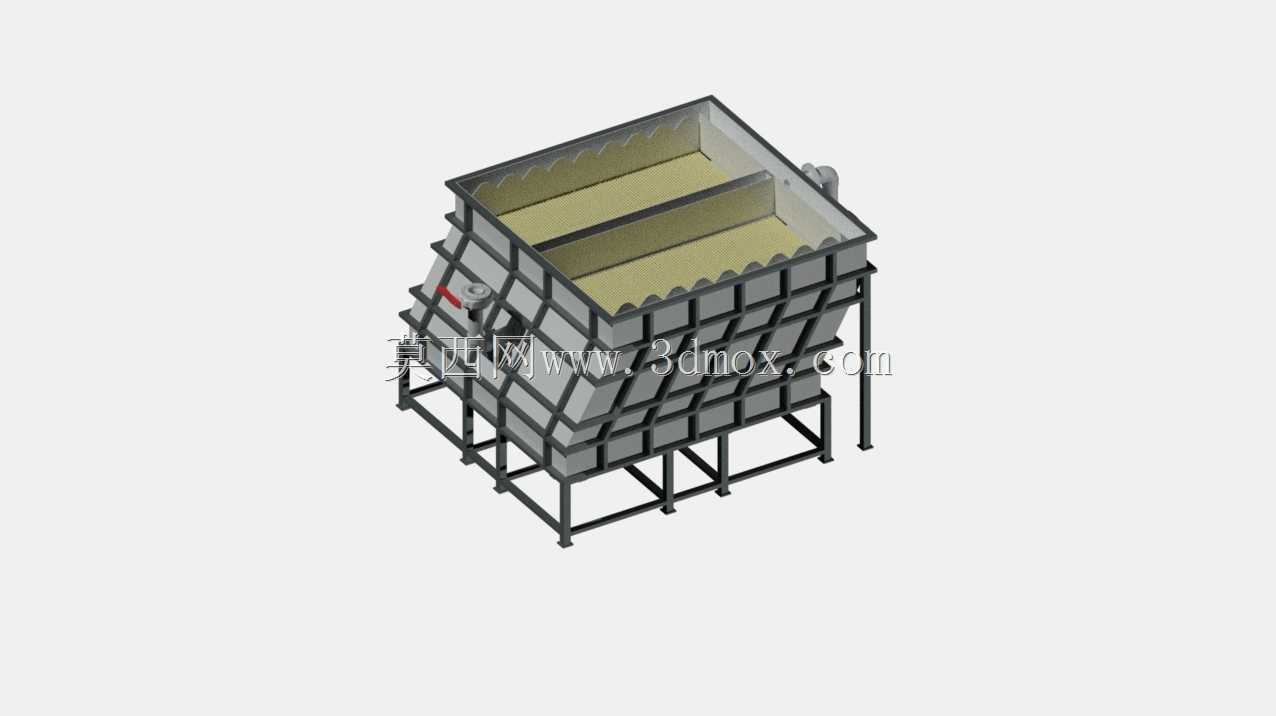

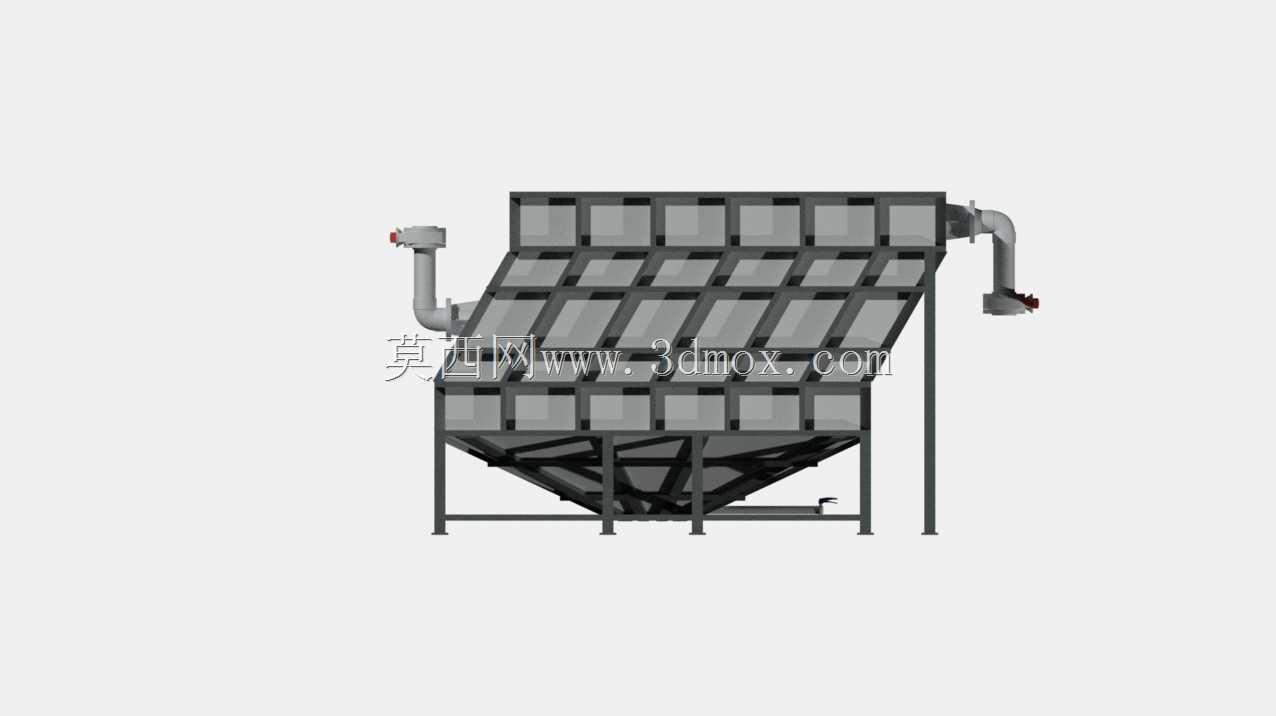

　　在市政污水处理厂、工业废水处理站的污泥处理工段，污泥澄清是衔接污泥浓缩与后续脱水工序的核心环节，这类薄片污泥澄清装置主要承担混合液固液分离、污泥初步沉降浓缩的作用，相比传统平流式澄清池，薄片结构的加入大幅缩短了污泥颗粒的沉降路径，能在更小的占地空间内实现更高的表面负荷，适配中小规模污水处理站的改扩建需求，也可作为大型污水处理厂的应急处理单元配套使用。从结构设计逻辑来看，装置整体采用方箱式焊接钢结构主体，外部框架采用型钢拼接成承重骨架，箱体壁板采用分段焊接结构，壁板外侧设置横向与纵向的加强筋板，避免满水运行时壁板出现挠曲变形，箱体顶部设置溢流堰结构，堰口采用锯齿形设计，保证出水均匀分布，避免短流现象影响澄清效果。内部的薄片组件采用倾斜布置的平行板结构，板片间距根据处理污泥的沉降性能设置，既保证污泥颗粒能顺利沿板片下滑至底部泥斗，又避免板片间距过小造成堵塞，板片采用模块化安装方式，每一组板片都通过顶部的卡槽与底部的支撑梁固定，后期维护时可单独抽出单组板片进行冲洗更换，无需整体拆解设备。设备底部设置多组V型泥斗，泥斗的倾斜角度大于污泥的自然滑动角，保证沉降下来的污泥能靠自重滑向泥斗底部的排泥口，排泥口外接排泥管路，可配合气动排泥阀实现定时自动排泥，避免泥斗内污泥板结。

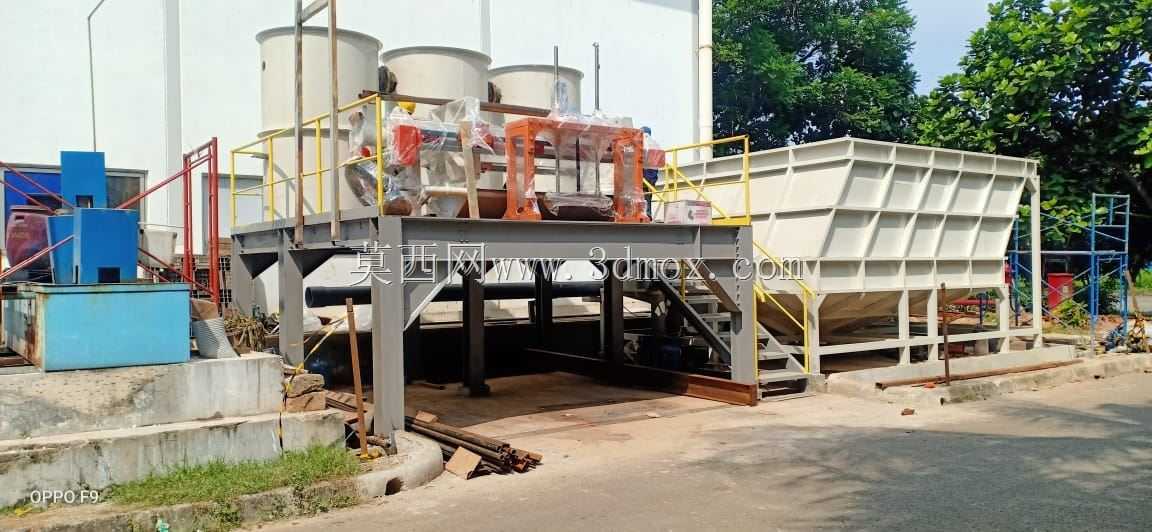

　　进水端设置布水挡板，进水从箱体一侧的进水管进入后，先经过布水挡板消能，均匀分布在箱体下部的沉降区，避免进水水流直接冲击薄片组件干扰沉降过程，处理后的上清液向上流动经过薄片组件区，污泥颗粒碰撞聚集后沿板片下滑，澄清后的水从顶部的溢流堰汇集后经出水管排出。从安装边界来看，设备整体采用支腿式安装，支腿高度根据现场排泥管路的布置需求设置，安装时需要保证设备整体的水平度，偏差控制在千分之二以内，避免倾斜造成布水不均、板片积泥的问题，设备四周需要预留不小于一米的操作维护空间，方便后期对板片组件、进出水管路、排泥阀件进行检修维护。

　　设备的进出口管路都采用法兰连接方式，方便与现场的工艺管路对接，进水管路上建议设置流量调节阀，根据进水的污泥浓度调整进水负荷，保证出水澄清效果。在实际运行过程中，需要定期对薄片组件进行冲洗，避免污泥中的纤维类杂物缠绕堵塞板片间隙，冲洗可采用设备自身的上清液进行反冲，无需额外配置高压冲洗系统，降低配套设备的投入成本。这类澄清装置相比传统的辐流式澄清池，整体高度更低，不需要配套大型的刮泥机设备，运动部件更少，日常维护工作量更小，适合在场地受限的污水处理场景中使用，同时设备可采用工厂预制、现场拼接的方式制造安装，大幅缩短现场施工周期，对于小型工业污水处理项目来说，能有效降低土建施工的成本投入。

　　结构设计过程中，箱体的防腐处理是重点，因为污水与污泥具有一定的腐蚀性，箱体内部需要做环氧煤沥青防腐层，外部做防锈漆与面漆处理，与污水接触的螺栓等紧固件都采用不锈钢材质，避免长期运行出现锈蚀影响结构强度。薄片板片的材质选择需要兼顾刚度与耐腐蚀性，一般采用硬质PVC或者不锈钢薄板制作，板片表面光滑度要满足污泥下滑的要求，避免污泥粘附在板片表面影响沉降效率。顶部的溢流堰需要采用可调式设计，安装时可通过调整堰板的高度保证整个堰口的水平度，避免出现局部流量过大导致出水带泥的问题。
