高压灭菌器压力容器结构工程图纸

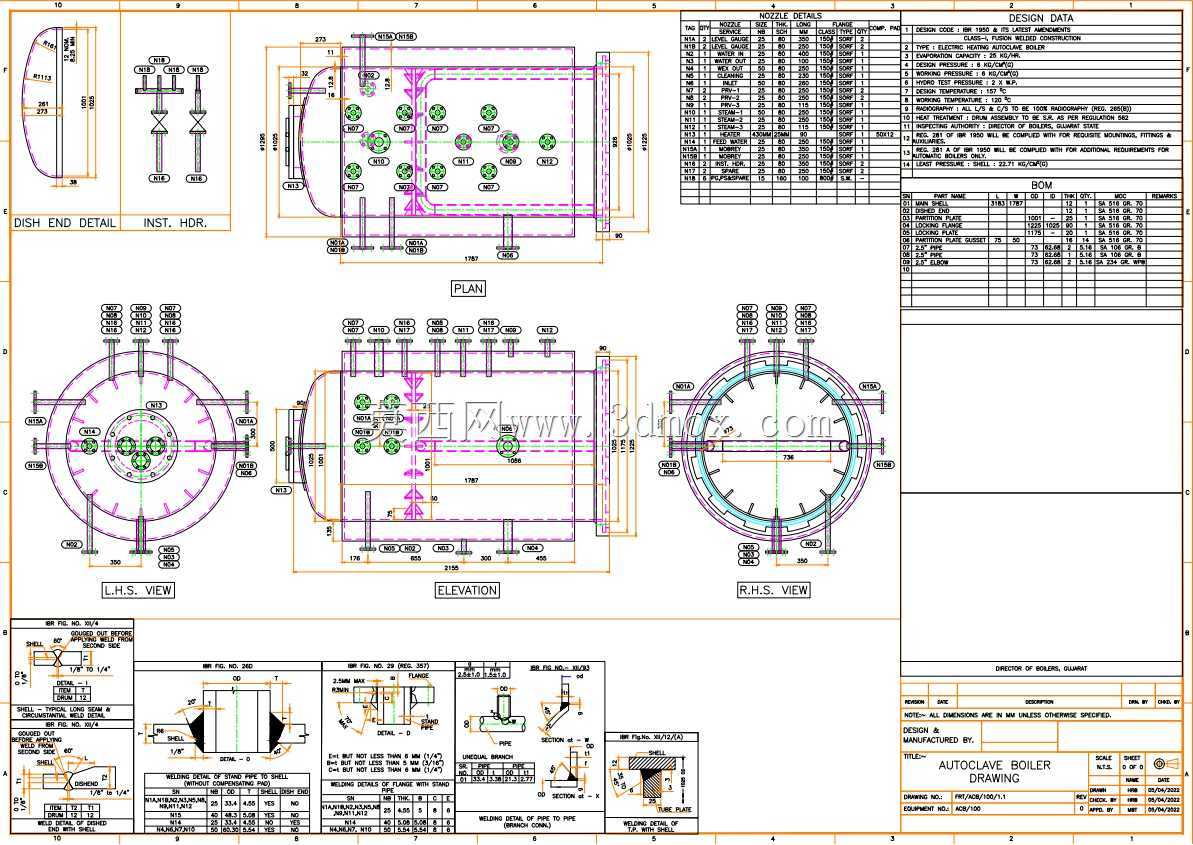

　　这套高压灭菌器的工程图纸完整覆盖了设备从端部细节、筒体结构到管口布局的全维度设计信息，能直接为三维建模、生产制造、现场安装提供精准的尺寸依据。从临床医疗场景来看，这类设备是外科手术器械灭菌流程的核心载体，需要在密闭腔体内构建稳定的高温高压饱和蒸汽环境，通过精准控制腔体内的温度与压力参数，实现对器械表面附着微生物的彻底灭活，避免手术过程中的交叉感染风险，图纸中对筒体端部密封结构的细节标注，直接决定了设备运行过程中的压力保持能力，密封面的加工精度、法兰螺栓的排布间距，都经过了承压工况下的应力校核，避免长期交变压力作用下出现密封失效泄漏的问题。

　　在化工与复合材料生产场景中，这类高压容器还承担着涂料固化、橡胶硫化、水热合成等工艺任务，不同工艺对腔体的温度均匀性、压力波动范围都有差异化要求，图纸中预留的多组测温测压接口、蒸汽进出管口的位置排布，充分考虑了不同工艺管线的接入需求，无需在设备到场后额外进行筒体开孔改造，降低了现场施工对容器本体承压性能的破坏。从设计思路上看，整套图纸采用了卧式筒体的经典结构布局，左右两端的封头采用标准椭圆形承压封头，相比平盖结构能在相同壁厚下承受更高的工作压力，同时降低设备整体的材料消耗；筒身上的管口排布遵循了操作侧与管线侧分离的原则，日常操作需要用到的阀门、仪表接口全部布置在操作人员站立侧，高度符合人体工程学操作范围，蒸汽进出、冷凝水排放等工艺管线接口则布置在设备背面，方便与厂区公用工程管线对接，避免管线横穿操作通道带来的安全隐患。

　　图纸中给出的左视图、右视图、俯视图、立面图多视角投影，清晰标注了设备的整体外形尺寸、支腿的安装孔位间距、各个管口的伸出长度与连接法兰标准，在进行车间布局规划时，可以直接根据这些尺寸预留设备安装空间，核算设备基础的承载能力，避免出现设备到场后空间不足、基础承载不够的问题。端部细节视图中，对封头快开锁紧结构的尺寸标注十分详尽，这种自锁式快开结构无需额外的锁紧动力装置，依靠内部压力即可实现密封锁紧，操作时只需转动手柄即可完成封头的开启与闭合，相比螺栓连接的封头结构，能大幅缩短物料或器械装卸的辅助时间，提升设备的周转使用效率。

　　图纸中附带的管口方位表、技术要求栏，明确了各个管口的用途、公称直径、压力等级，以及筒体焊接、无损检测、压力试验的相关要求，制造过程中可以直接按照这些要求选择对应的焊接工艺、检测比例，确保设备的承压性能符合相关规范要求。在进行三维建模转化时，可以直接从各视图中提取轮廓尺寸、定位尺寸，无需额外进行尺寸换算，能有效提升建模效率，同时保证三维模型与实际加工尺寸的一致性，为后续的设备虚拟装配、管路干涉检查、运维模拟提供精准的模型基础。对于设备选型人员来说，这套图纸能直观呈现设备的结构形式、接口参数，可快速判断该设备是否能匹配现场的工艺条件、安装空间，减少选型过程中的反复沟通确认成本。
