锥齿轮传动风扇运动结构三维设计

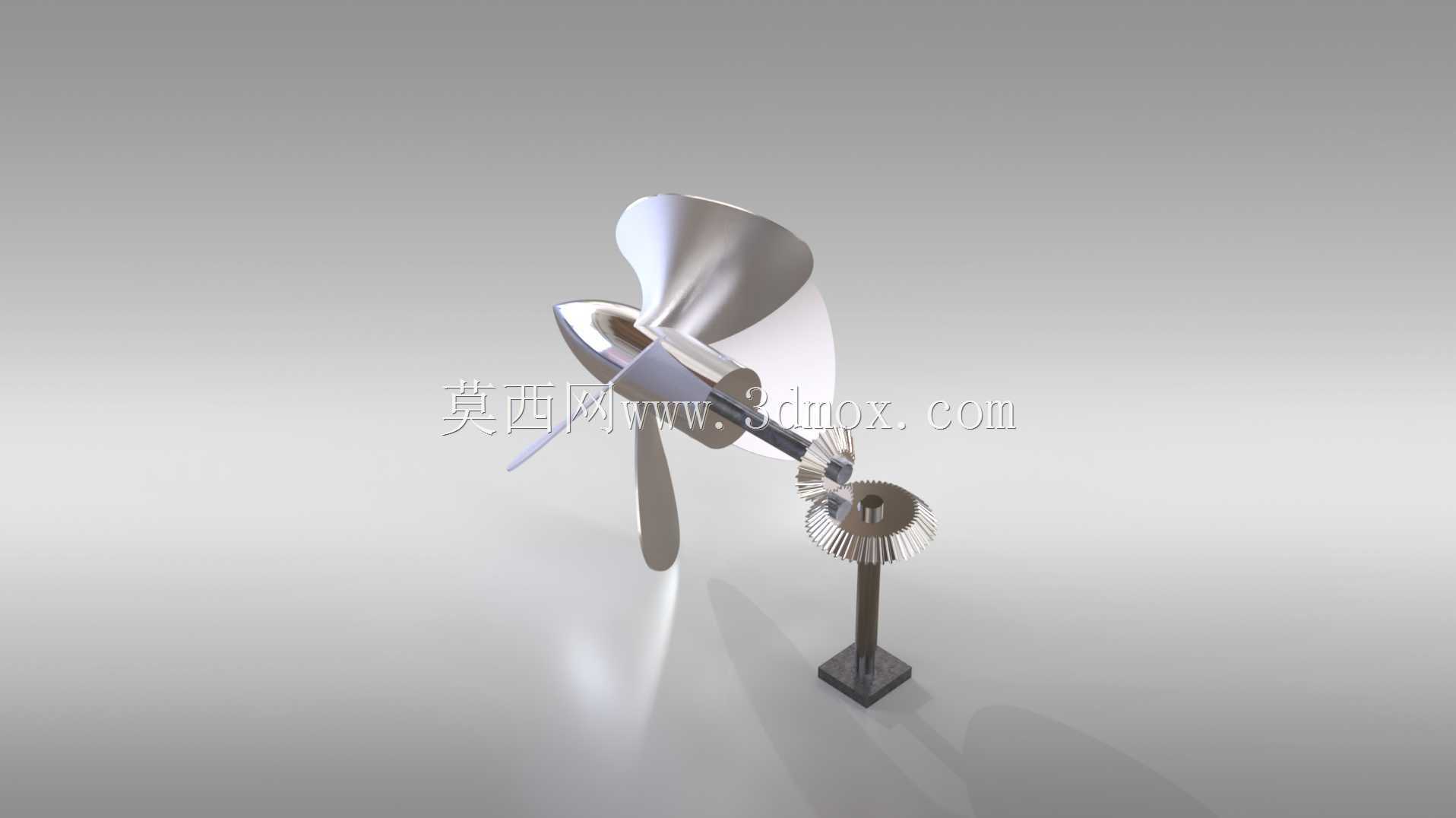

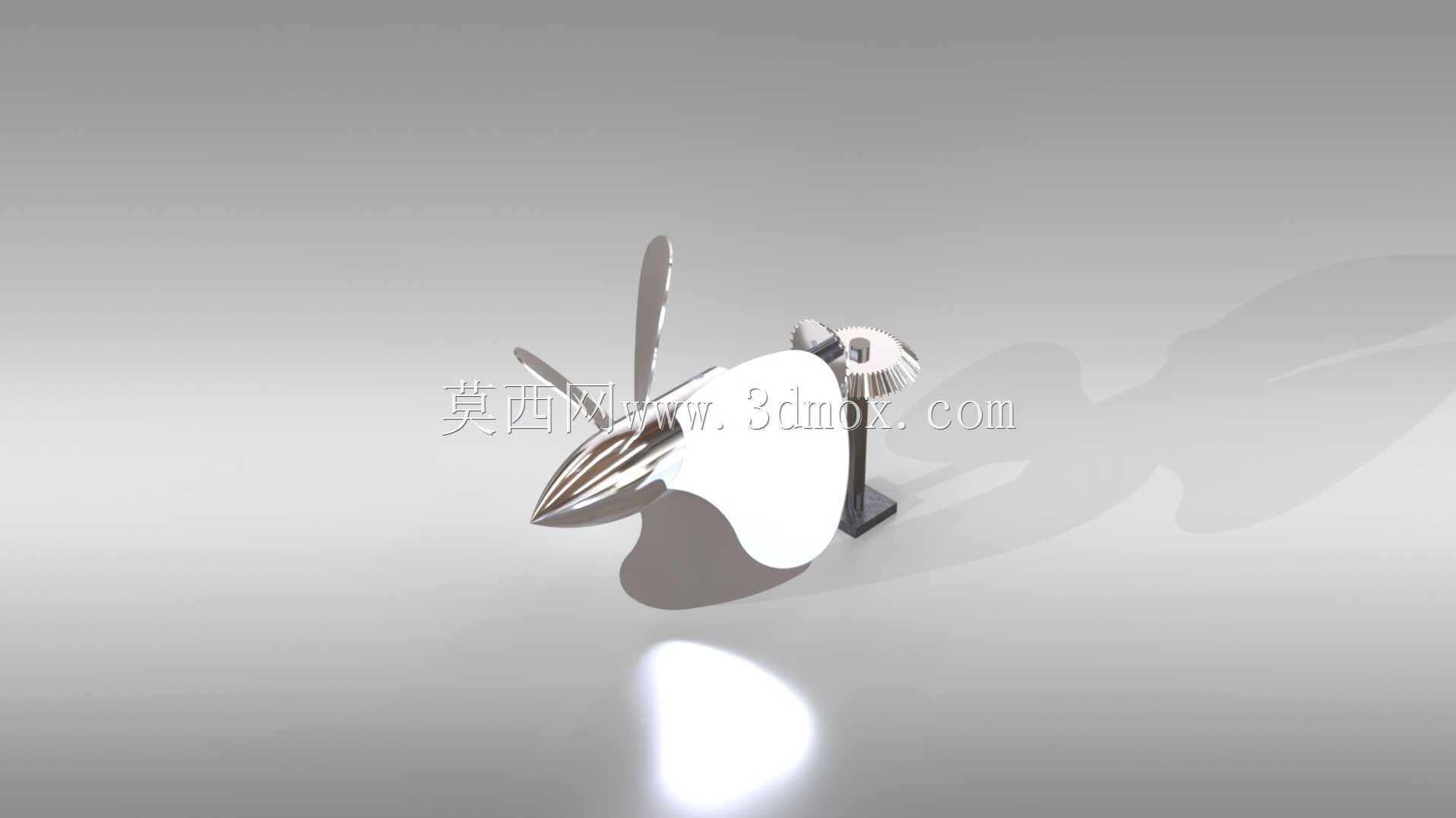

　　这套锥齿轮传动风扇运动结构，核心是通过正交啮合的锥齿轮副完成动力转向传递，将竖直方向输入的旋转运动，转换为水平方向的扇叶回转运动，整套结构没有冗余的传动环节，动力传递路径短，机械效率表现优于带传动、链传动的同功率风扇结构。从实际应用场景来看，这类传动结构常被用在小型桌面通风设备、仪器散热风道组件、教学演示教具中，尤其适合安装空间局促、动力输入方向与扇叶回转轴线呈90度夹角的工况，比如封闭机柜内部的定向散热单元，受机柜内部走线和元器件布局限制，动力源无法直接与扇叶同轴布置，这套正交传动结构就能在极小的空间内完成动力换向，不需要额外增加传动换向组件，能有效压缩设备整体占用空间。

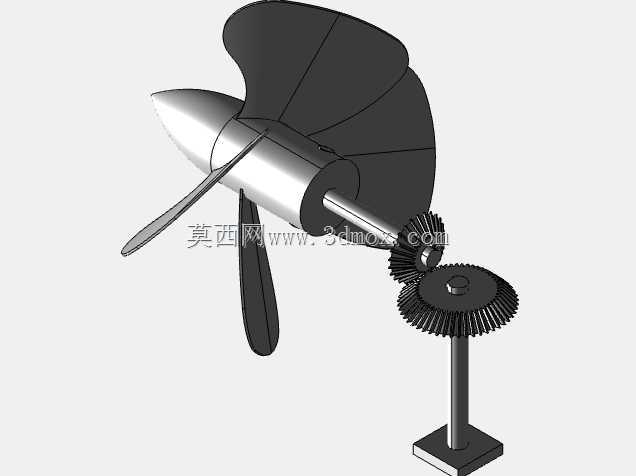

　　从结构设计思路来看，整套机构的支撑立柱采用方形底座加圆柱立轴的组合形式，方形底座预留了四个安装孔位，可直接通过螺栓固定在安装基准面上，安装时需要保证底座平面与安装面的平面度误差不超过0.1mm，避免立轴倾斜导致锥齿轮啮合间隙不均，出现运转卡滞、齿面偏磨的问题。锥齿轮副采用等模数等压力角的直齿锥齿轮设计，啮合重合度控制在1.2-1.4之间，既保证传动过程的平稳性，又不会因为重合度过大增加加工装配难度，齿轮的安装距经过反复校核，保证两齿轮的节锥顶点完全重合，避免出现齿面接触区偏移的问题，运转时不会产生额外的轴向窜动。扇叶部分采用曲面扭角设计，每个叶片的扭角从叶根到叶梢呈渐变分布，叶根处扭角较大保证足够的送风压力，叶梢处扭角较小降低运转时的风阻与气流噪音，扇叶与输出轴的连接采用扁位加锁紧螺母的固定方式，既可以传递足够的扭矩，又方便后期拆卸维护，不需要专用拉马就能完成扇叶的拆装。

　　在外形尺寸与安装边界方面，整套结构的总高度控制在180mm以内，扇叶的最大回转直径为120mm，安装时需要在扇叶回转圆周外侧预留至少15mm的安全间隙，避免运转过程中扇叶与周边结构件发生刮碰；支撑立柱的直径为12mm，底座的安装孔中心距为40mm，适配常规的小型设备安装孔位标准，不需要额外制作转接板就能完成安装。动力输入轴位于立柱顶端，轴径为6mm，可直接连接小型直流电机、手摇动力输入组件，输入轴的轴向定位采用卡簧加轴肩的组合方式，能承受锥齿轮啮合产生的轴向力，避免长时间运转后轴系出现窜动。整套结构的运动副全部采用间隙配合设计，转动部位的配合间隙控制在0.02-0.03mm之间，既保证转动灵活无卡滞，又不会因为间隙过大出现运转晃动的问题，在常规转速下运转时，整体振动量极小，不需要额外增加减震结构就能满足使用要求。从实际使用的角度出发，这套结构的所有零部件都采用常规机械加工工艺就能完成生产，锥齿轮可以采用铣削加工后进行齿面淬火处理，提升齿面的耐磨性能，扇叶可以采用注塑成型或者钣金冲压成型，支撑件采用普通碳钢表面喷塑处理即可，整体制造成本较低，适合批量生产应用。在进行三维建模时，所有配合面都预留了合理的公差带，装配过程中不需要额外修配就能完成组装，运动仿真过程中可以直观看到动力传递的全过程，以及扇叶运转时的空间运动轨迹，能直接用于教学演示、结构方案验证，也可以作为小型通风设备的核心结构参考，帮助设计人员快速完成整机的结构布局，减少方案设计阶段的重复建模工作量。
