海上风电单桩基础配套过渡连接结构

　　在近海风电项目的机组安装环节，过渡段是衔接水下单桩基础与上部风电机组塔筒的核心承载构件，其结构设计直接决定了整套风电机组的运行稳定性与服役寿命。从结构功能来看，该构件首先承担载荷传递作用，水下单桩基础打桩完成后存在一定的桩顶水平度偏差、桩位偏差，过渡段通过下部的导向结构与桩顶对接，可通过灌浆连接层修正安装偏差，将上部塔筒传递的风载荷、机组振动载荷、波浪冲击载荷均匀传递至水下桩基，避免应力集中导致的结构疲劳损伤。

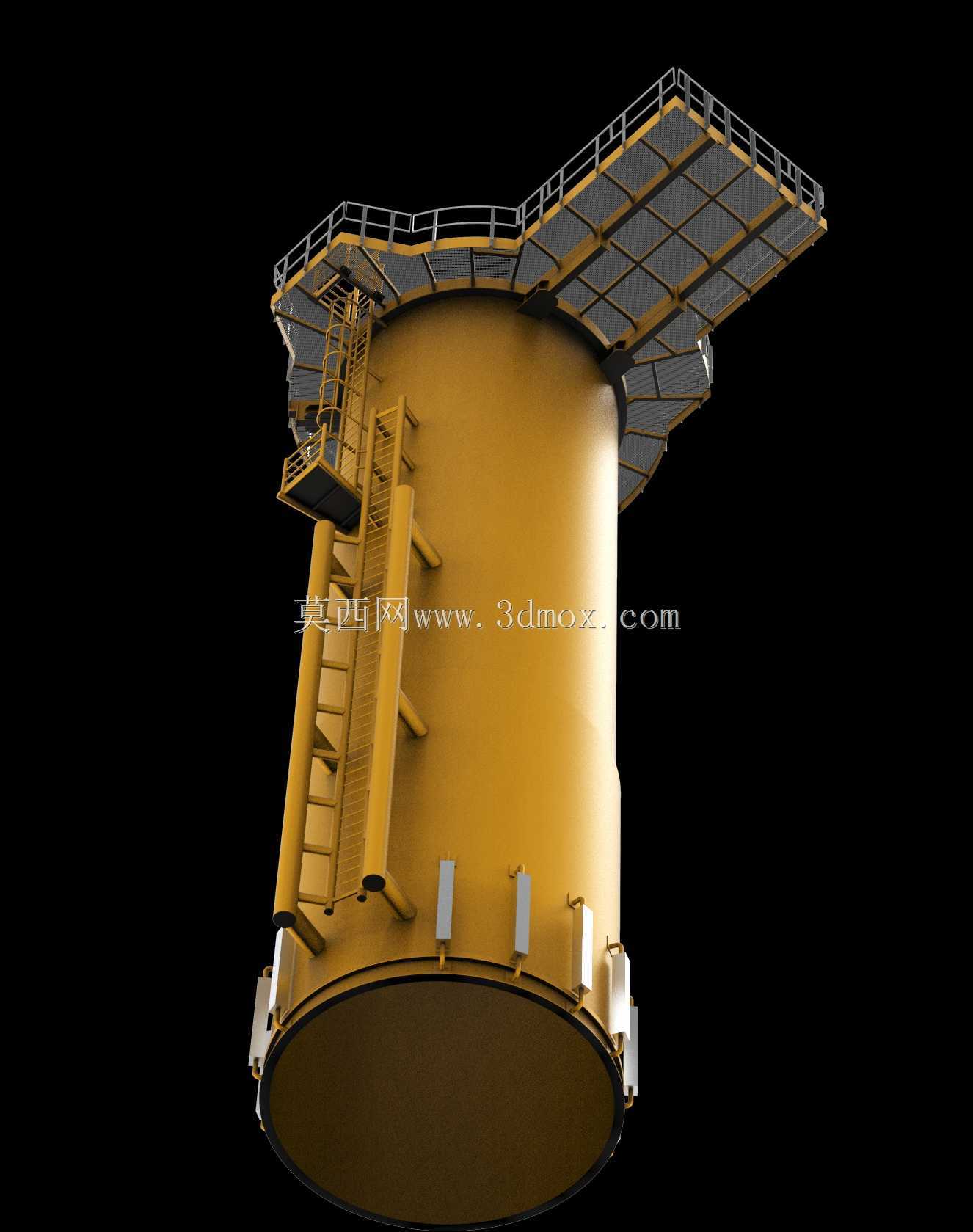

　　该结构主体采用圆柱形筒体设计，筒体高度21.5m，直径6m，筒体壁厚根据不同高度的载荷分布做梯度设计，下部与桩基连接区域壁厚适当增加，以应对灌浆层传递的复杂应力，上部与塔筒法兰对接区域设置加厚法兰盘，法兰盘上的螺栓孔位置度公差控制在0.2mm以内，保证与塔筒法兰的对接精度。筒体外侧沿周向设置多组竖向直爬梯，爬梯配套护笼结构，满足运维人员从下部登船平台到上部作业平台的通行需求，爬梯每隔3m设置休息平台，符合高空作业的安全规范要求。

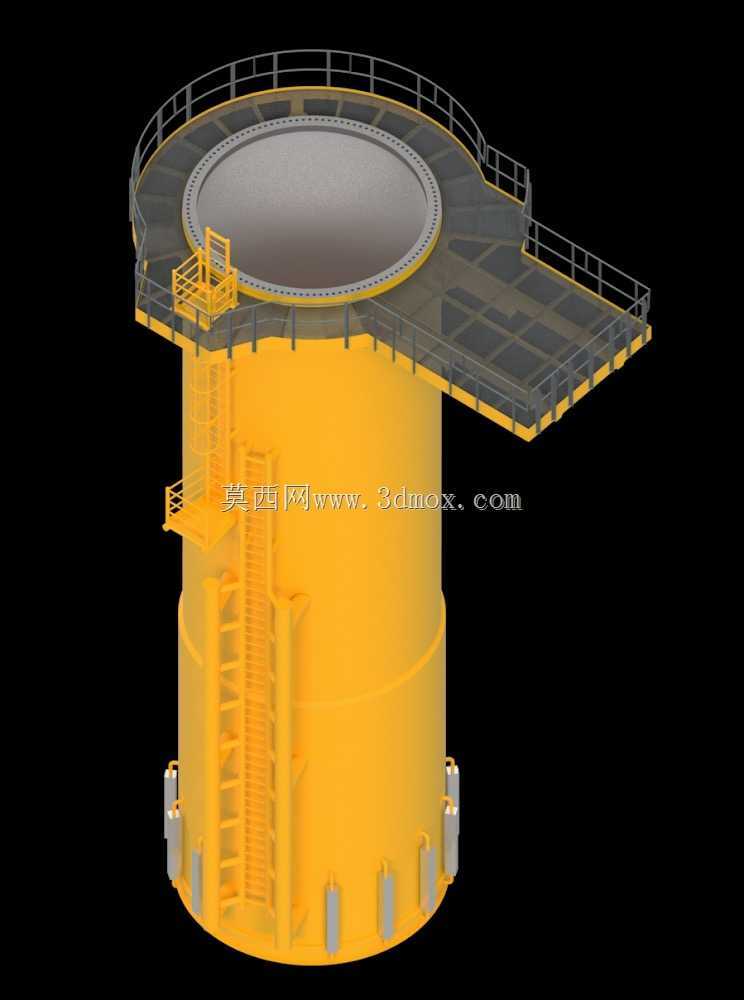

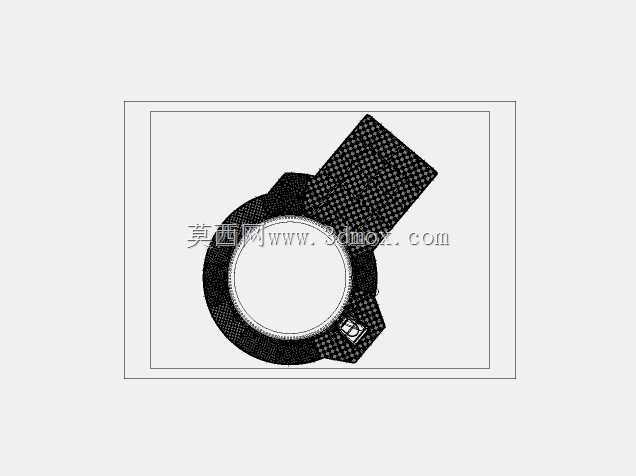

　　筒体顶部设置环形作业平台，平台向外延伸1.8m宽度，平台表面采用花纹钢板铺设，具备防滑性能，平台周边设置1.2m高的防护栏杆，栏杆下部设置150mm高的挡脚板，防止工具、杂物坠落。环形平台一侧延伸出悬挑式登船停靠平台，该平台向外悬挑4.2m，平台端部设置橡胶护舷，可供运维交通船停靠，平台与爬梯直接连通，运维人员可从船只直接登上平台，再通过爬梯抵达风电机组内部。除顶部主作业平台外，筒体中部设置一层中间检修平台，平台宽度0.8m，主要用于筒体外侧附属构件的检修维护，平台同样设置防护栏杆与爬梯连通。

　　筒体下部沿周向均匀布置8组阴极保护装置安装座，安装座突出筒体外壁200mm，用于安装牺牲阳极块，通过电化学腐蚀防护原理，保护筒体钢结构在海水飞溅区、潮差区、全浸区的腐蚀问题，牺牲阳极块的安装位置经过流场仿真验证，不会对周边海流造成过大扰动，同时保证电流分布均匀，覆盖整个筒体水下区域。筒体下部还设置多组导向限位块，在过渡段与单桩对接时，导向块可与单桩内壁配合，实现快速对位，减少海上吊装作业的时间窗口占用，降低海上施工成本。

　　从设计逻辑来看，该结构的所有附属构件均围绕海上施工、长期运维、载荷传递三个核心需求展开，没有冗余结构。筒体上的所有开孔均做加强圈补强处理，避免开孔导致的筒体强度下降，爬梯、平台的连接节点均采用焊接加螺栓防松的双重固定方式，应对海上长期的风致振动，防止连接松动。平台的悬挑长度经过船舶停靠仿真验证，可适应3m以内的潮位变化，保证不同潮位下运维船只都能安全停靠。阴极保护装置的数量根据筒体的防腐年限、海水腐蚀速率计算确定，可满足25年服役周期内的防腐需求，无需中途更换阳极块。

　　在安装边界方面，该过渡段下部对接的单桩基础外径与筒体内径预留80mm的灌浆间隙，灌浆层采用高强度无收缩灌浆料，灌浆完成后养护7天即可达到设计强度，满足上部塔筒吊装的强度要求。上部对接的塔筒法兰与过渡段顶部法兰采用10.9级高强度螺栓连接，螺栓预紧力按照设计值严格控制，法兰之间设置密封垫片，防止雨水、盐雾进入塔筒内部。整个结构的所有外露钢结构表面均做三层防腐涂层处理，底层采用环氧富锌底漆，中间层采用环氧云铁中间漆，面层采用聚氨酯面漆，涂层总厚度不低于320μm，适应海上高盐雾、高湿度的腐蚀环境。

　　在实际工程应用中，该类过渡段通常在陆地工厂完成整体预制、预拼装，检验合格后通过驳船运输至风电场现场，采用大型起重船进行整体吊装，吊装点设置在筒体上部的四个专用吊耳上，吊耳经过载荷验算，可满足整体吊装的强度要求，吊装对位完成后进行灌浆作业，灌浆作业选择在平潮期进行，减少海流对灌浆质量的影响。相较于其他类型的风电基础过渡结构，该圆柱形筒体结构的水流阻力更小，波浪载荷作用下的结构响应更稳定，同时制造工艺简单，预制成本更低，适合在近海10-30m水深的风电场中大规模应用。
