可3D打印小型风力涡轮机组装结构

　　这套小型风力涡轮结构，主要面向科普场景与个人动手实践需求，可作为中小学能源科普教具、业余爱好者风能原理验证载体，也可作为桌面级风能演示装置，直观展示风能到机械能的转换逻辑，帮助使用者理解风力发电的基础机械构成。整套结构在设计阶段就围绕易组装、低装配门槛做了定向优化，所有零件的配合公差都适配桌面级FDM3D打印机的成型精度，无需额外做大量后处理即可完成拼接，不需要复杂的工装夹具辅助装配，普通爱好者仅需普通家用粘接剂即可完成整机组装。

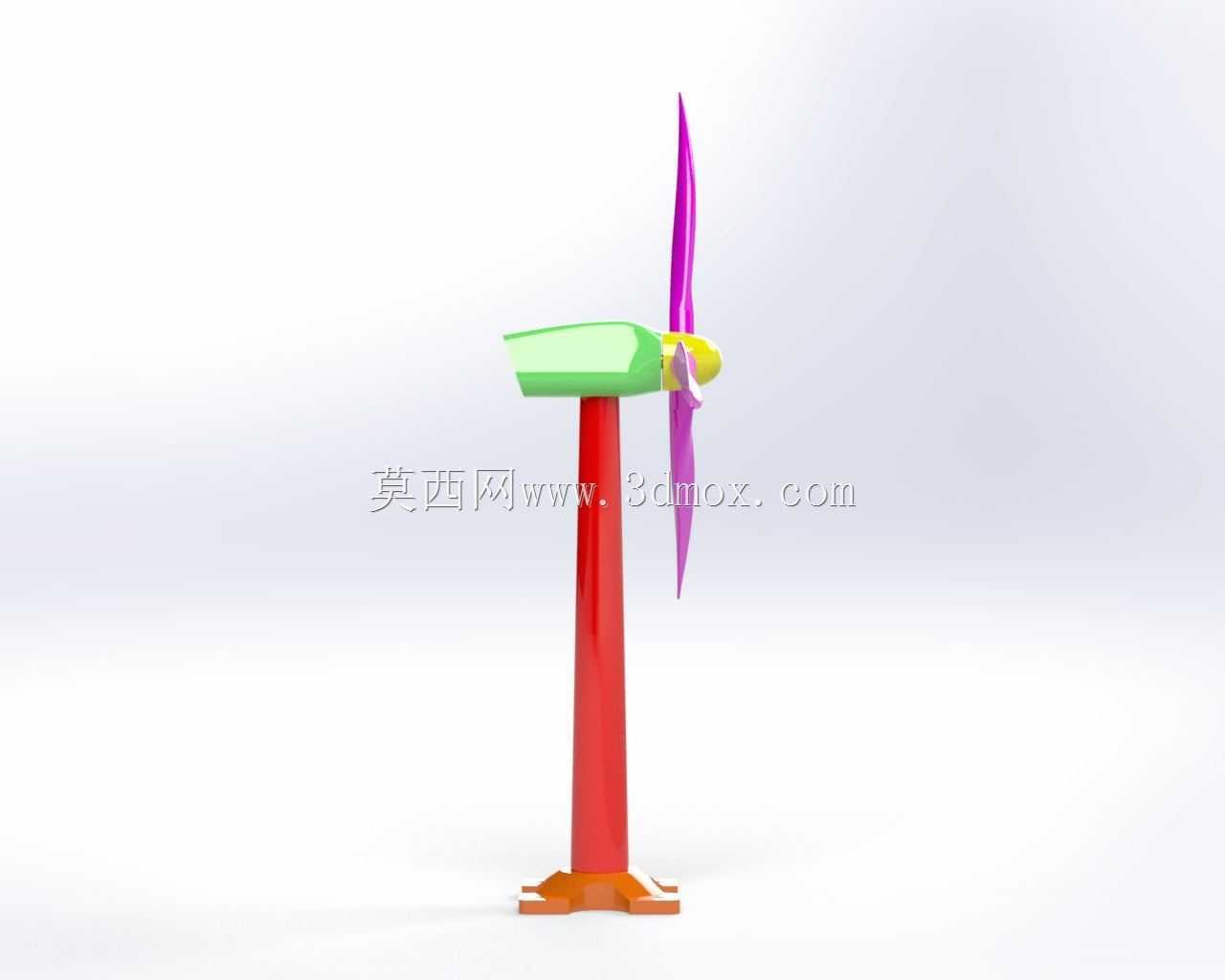

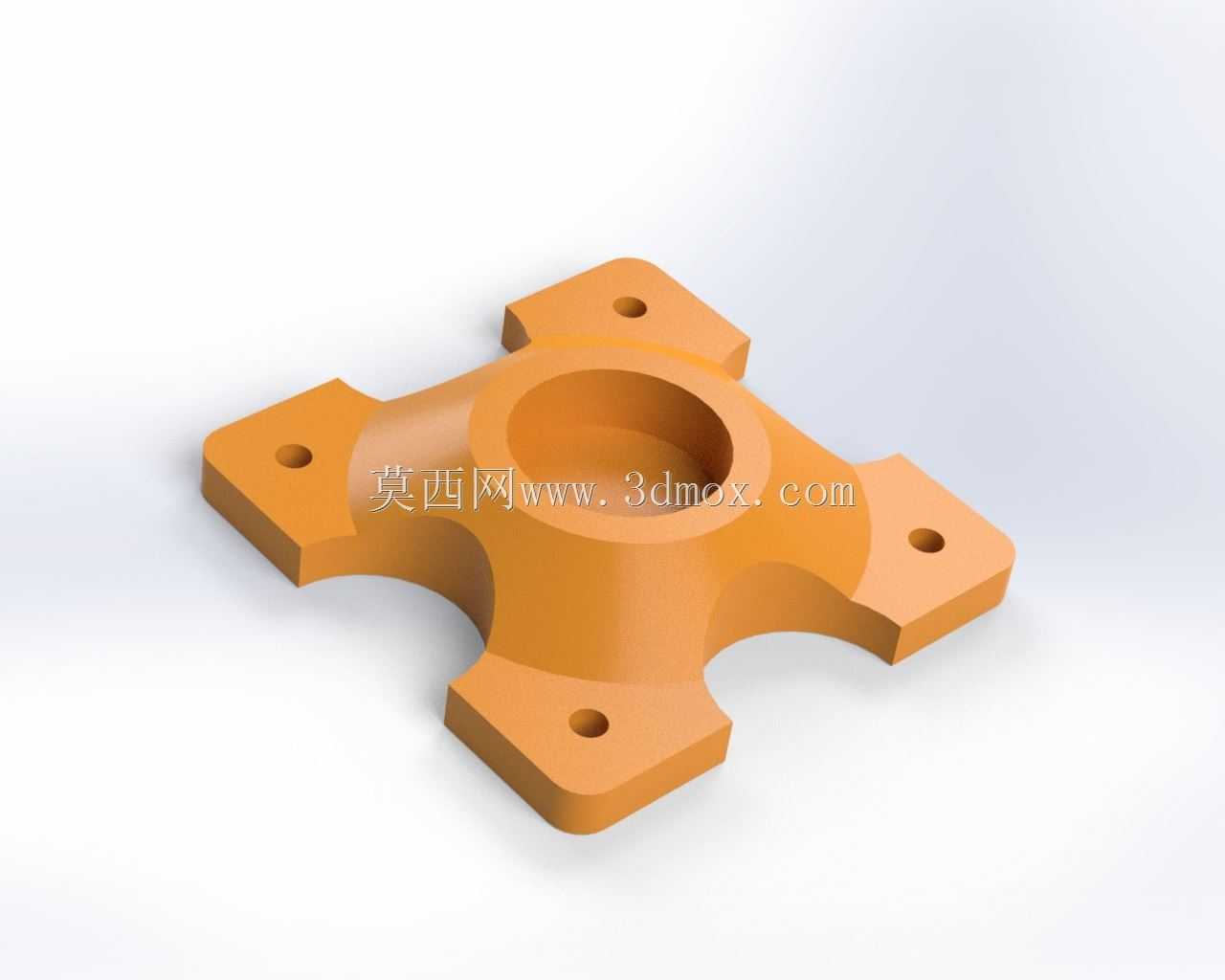

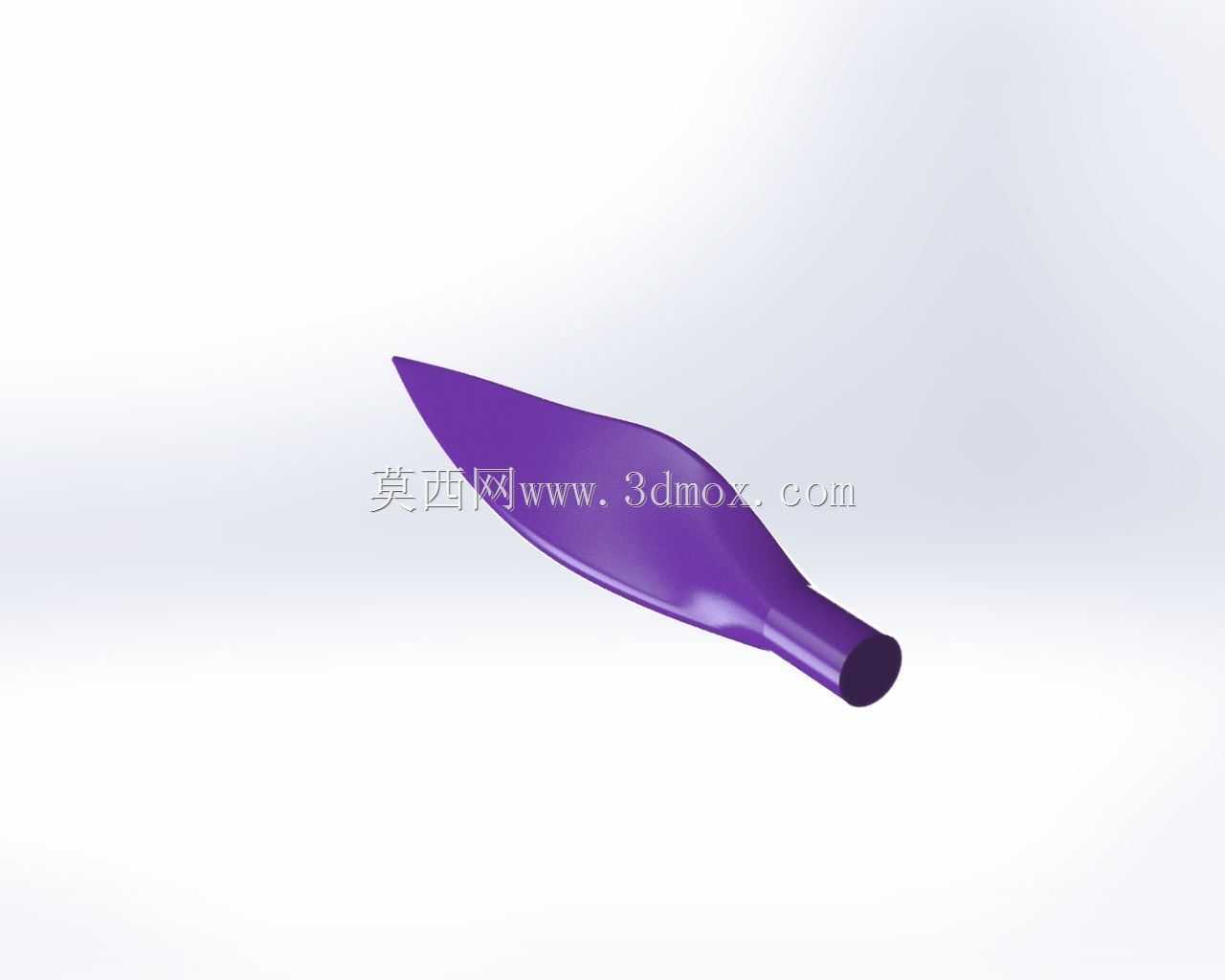

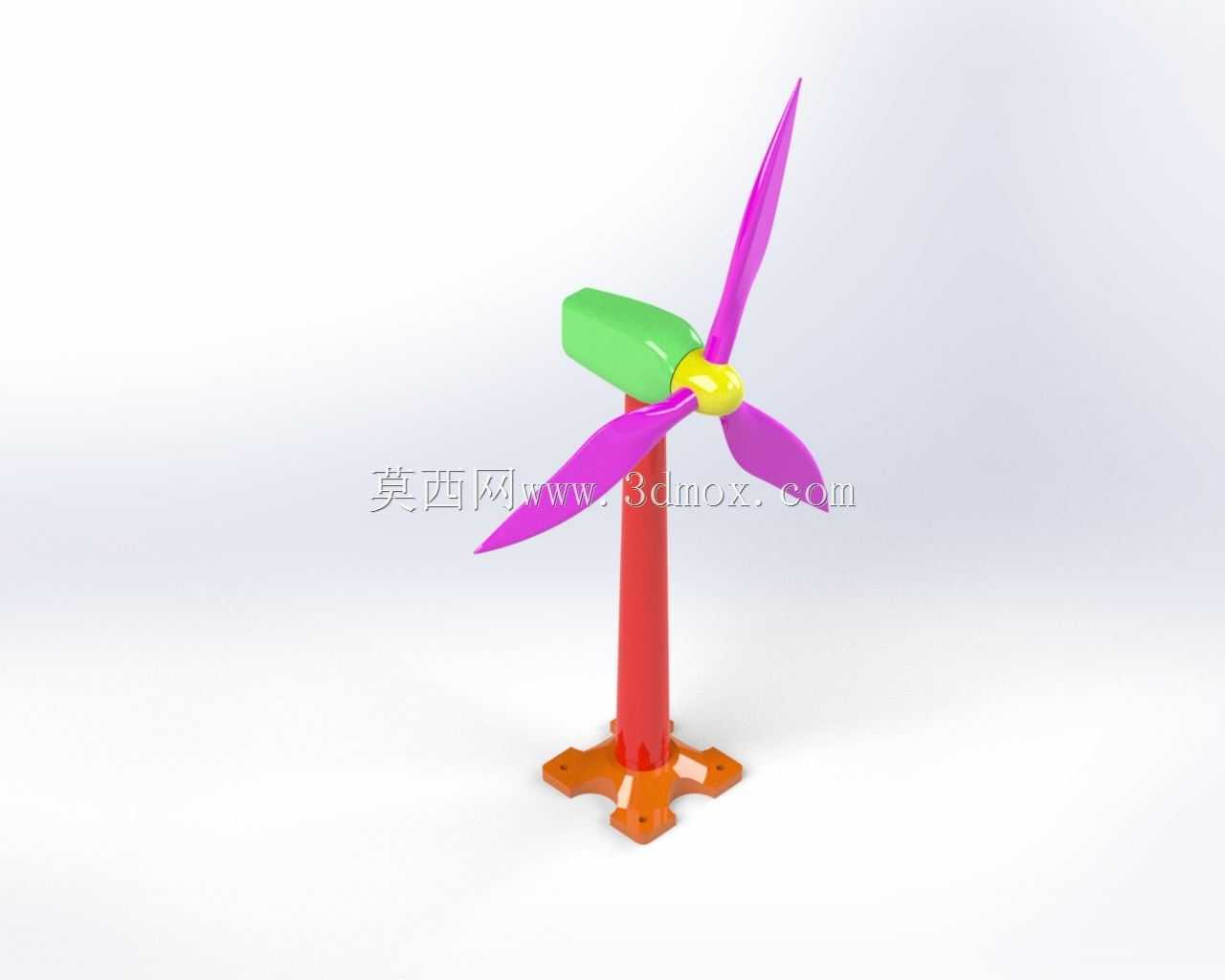

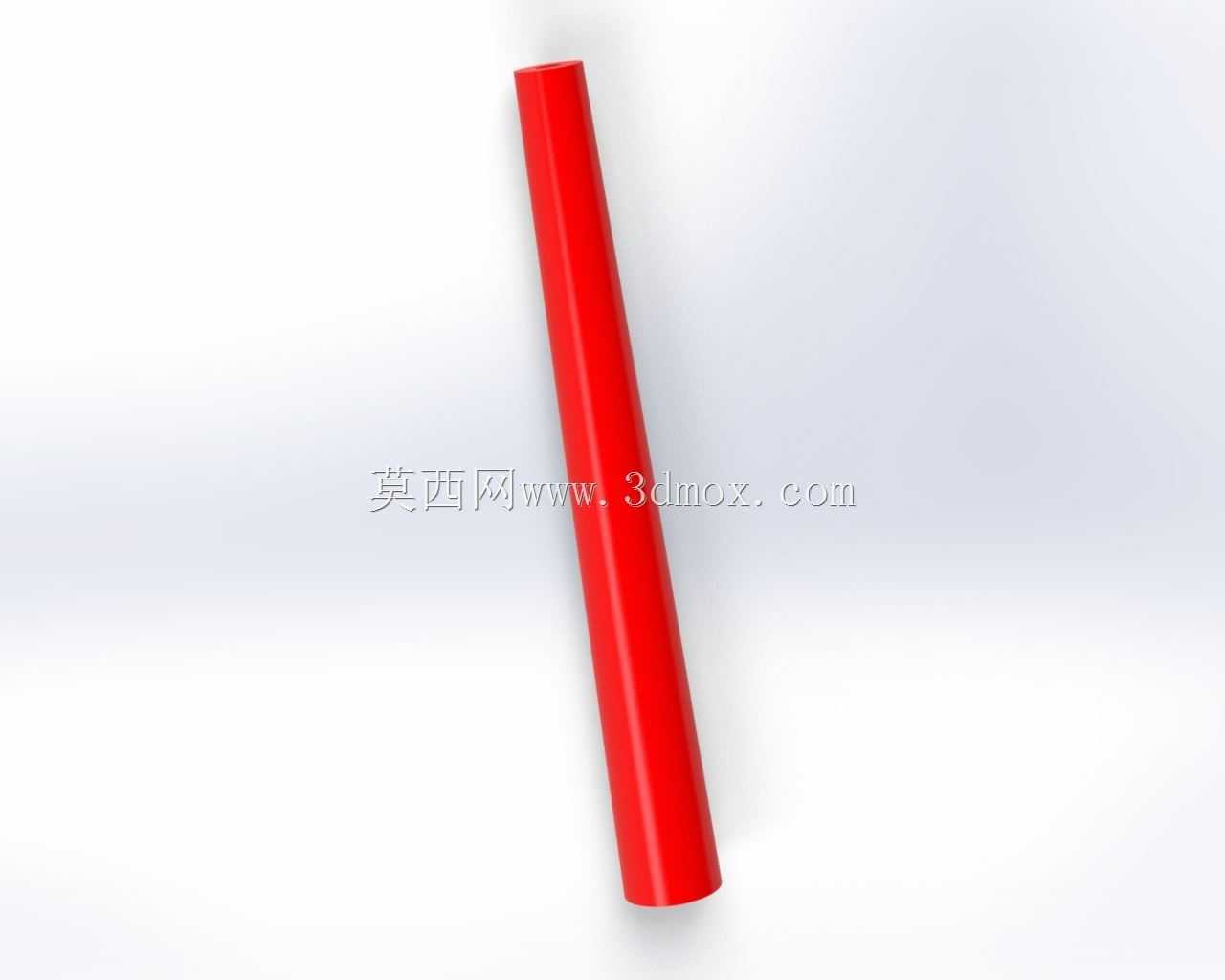

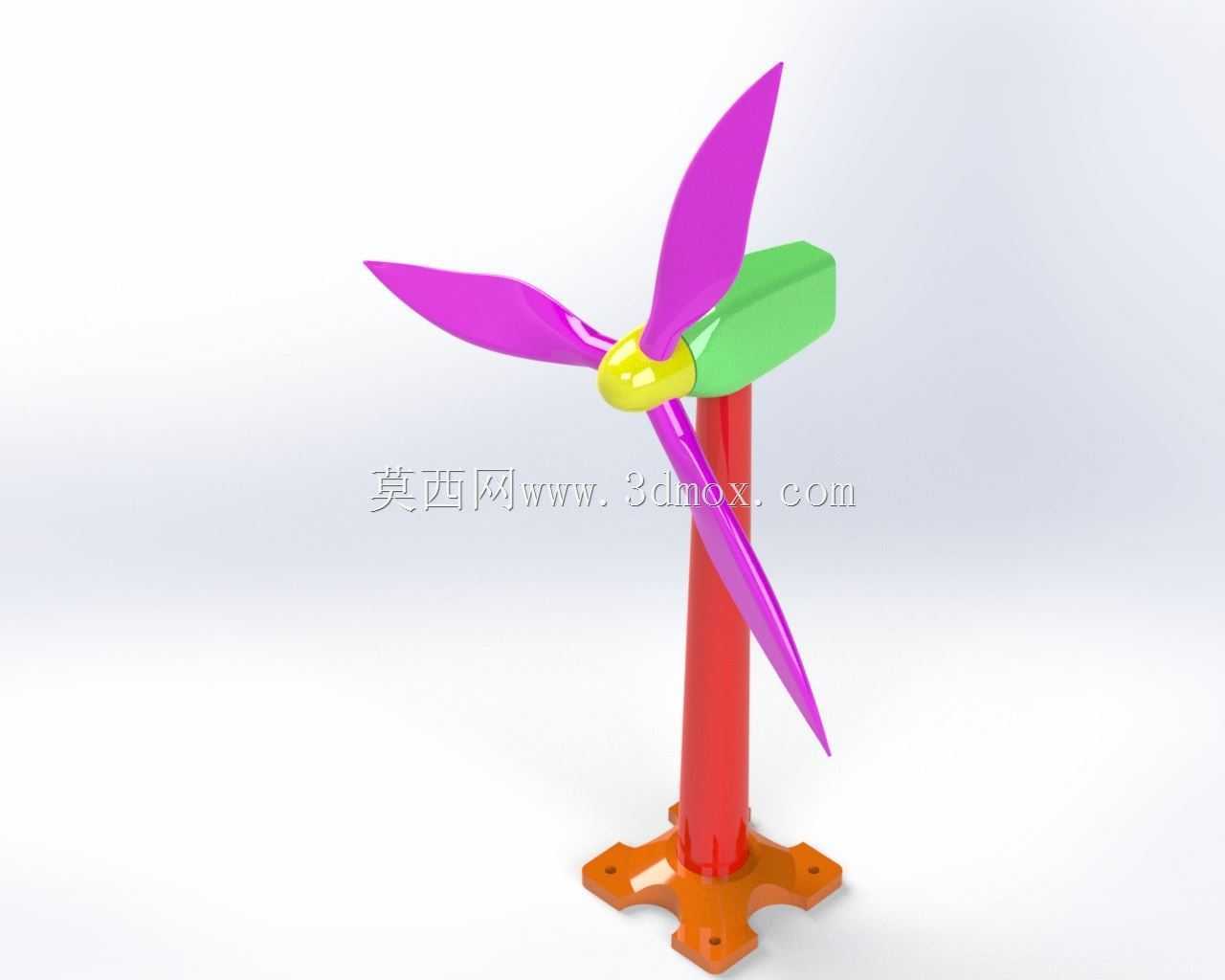

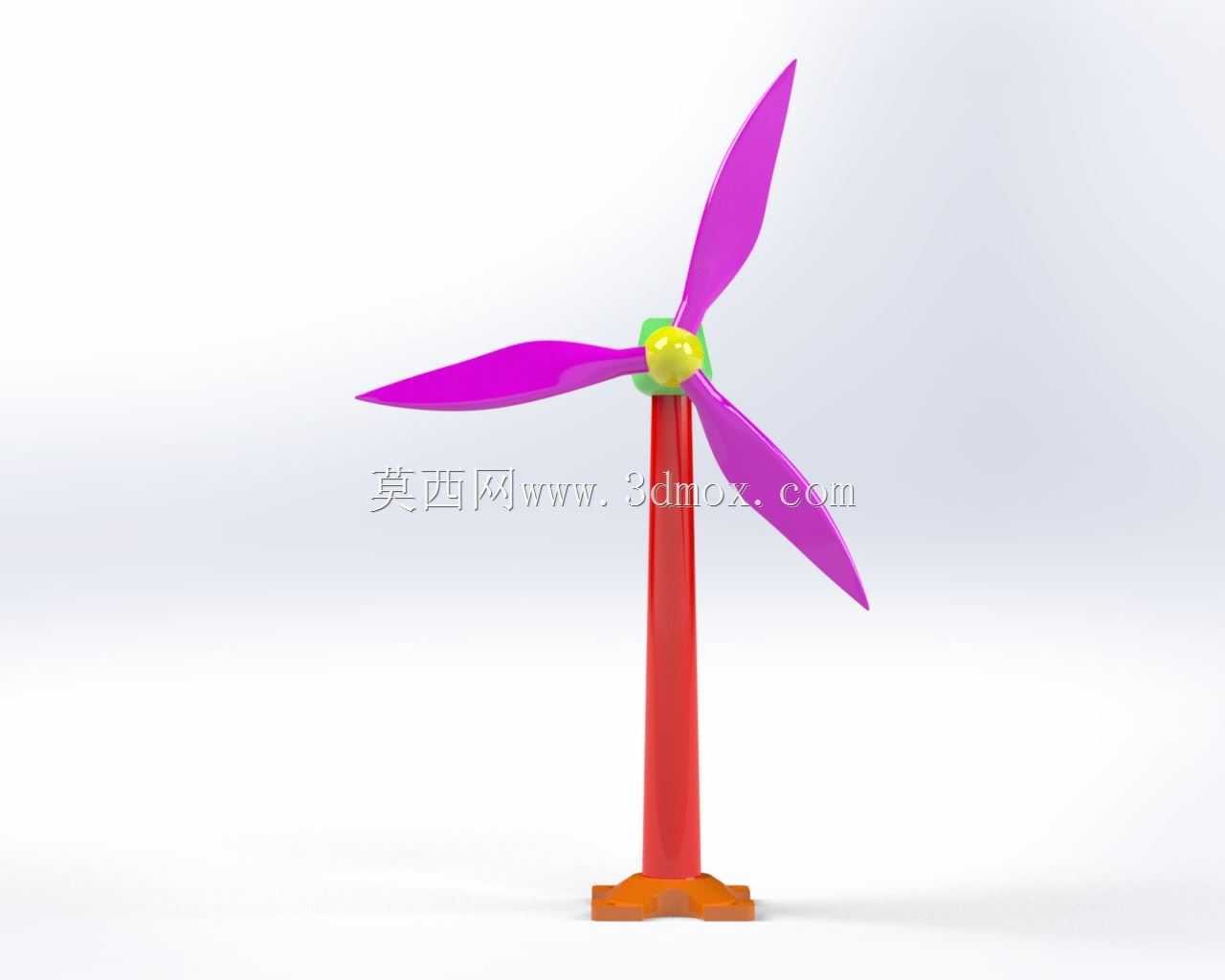

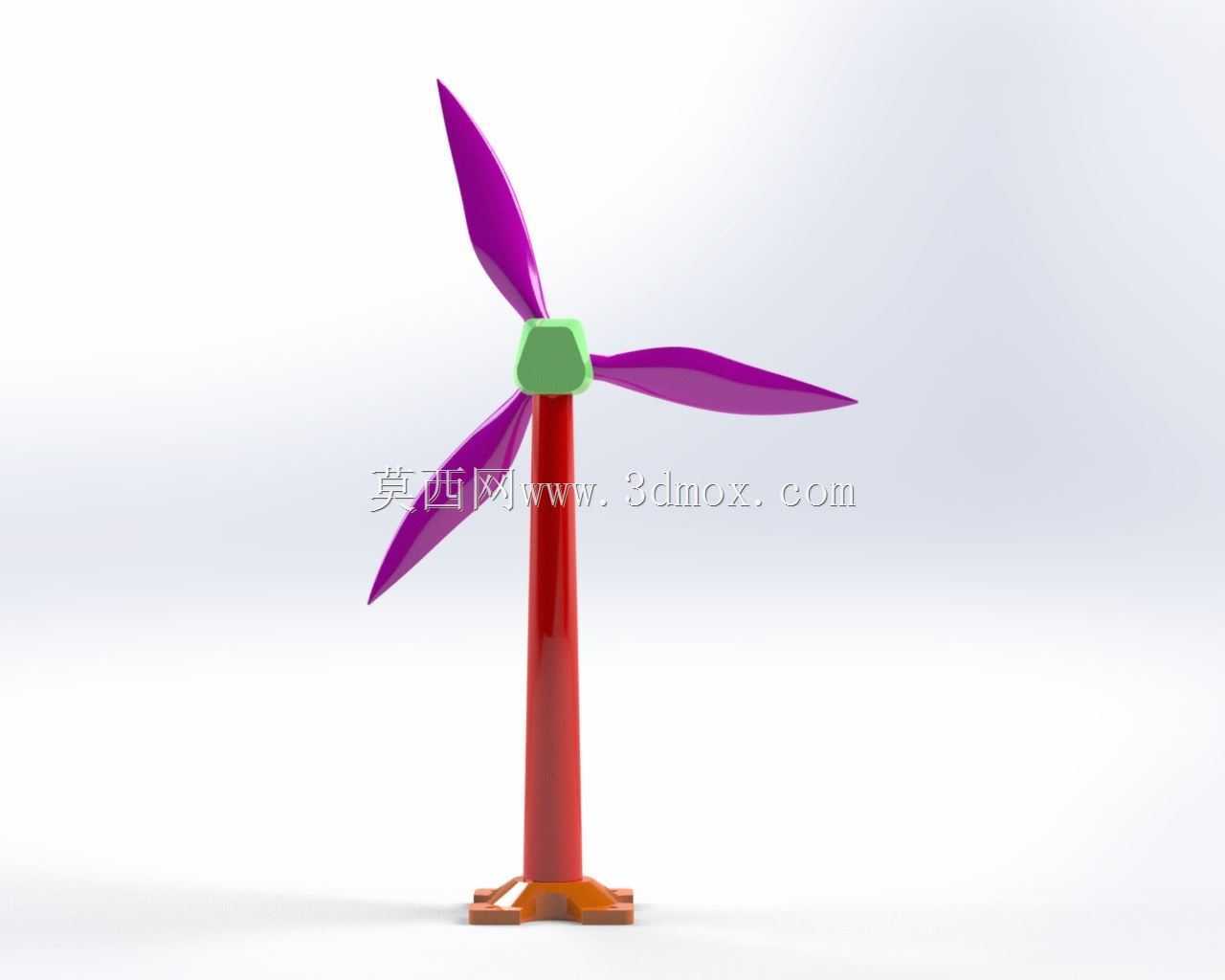

　　从功能构成来看，整套装置包含转子叶片、轮毂组件、上下段桅杆、旋转轴系、固定环、电气舱外壳、安装底座几个核心模块。叶片采用大扭角翼型设计，在低风速环境下即可获得足够启动力矩，不需要额外的启动辅助结构，日常桌面风扇的气流即可驱动转子平稳转动；轮毂与叶片采用卡扣式配合结构，无需额外紧固件即可完成叶片固定，同时预留了微调角度的间隙，可根据实际使用场景的风速条件调整叶片安装角，匹配不同的气流输入条件。上下段桅杆采用插接式配合，中间预留了走线空腔，可容纳微型发电模块的引线穿过，避免线路外露干扰转子转动；桅杆与底座采用十字法兰式固定结构，底座为四脚支撑形态，每个支撑脚都预留了安装孔位，可通过螺丝将整机固定在桌面、支架或者户外小型测试平台上，保证转动过程中整机不会出现倾覆问题。

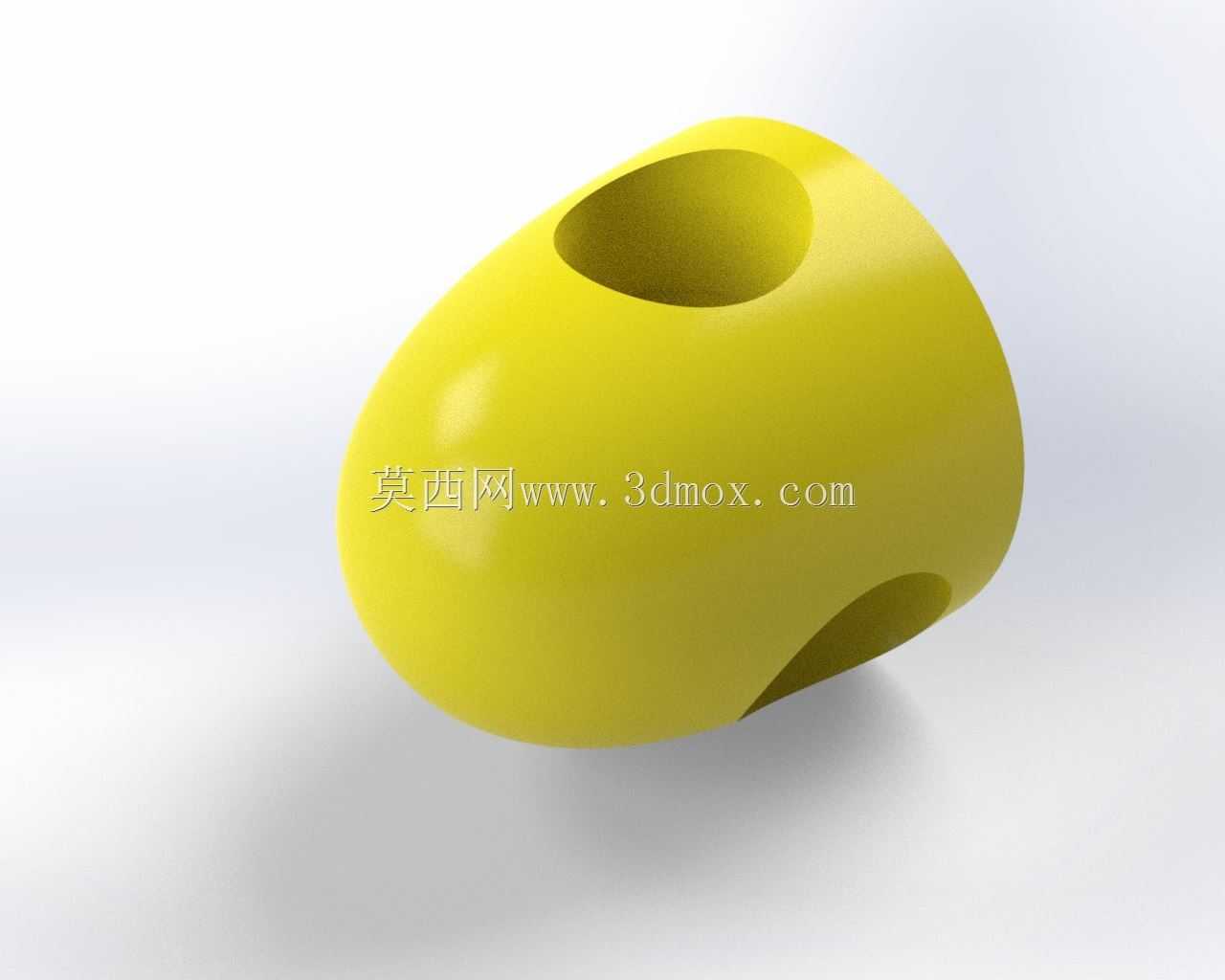

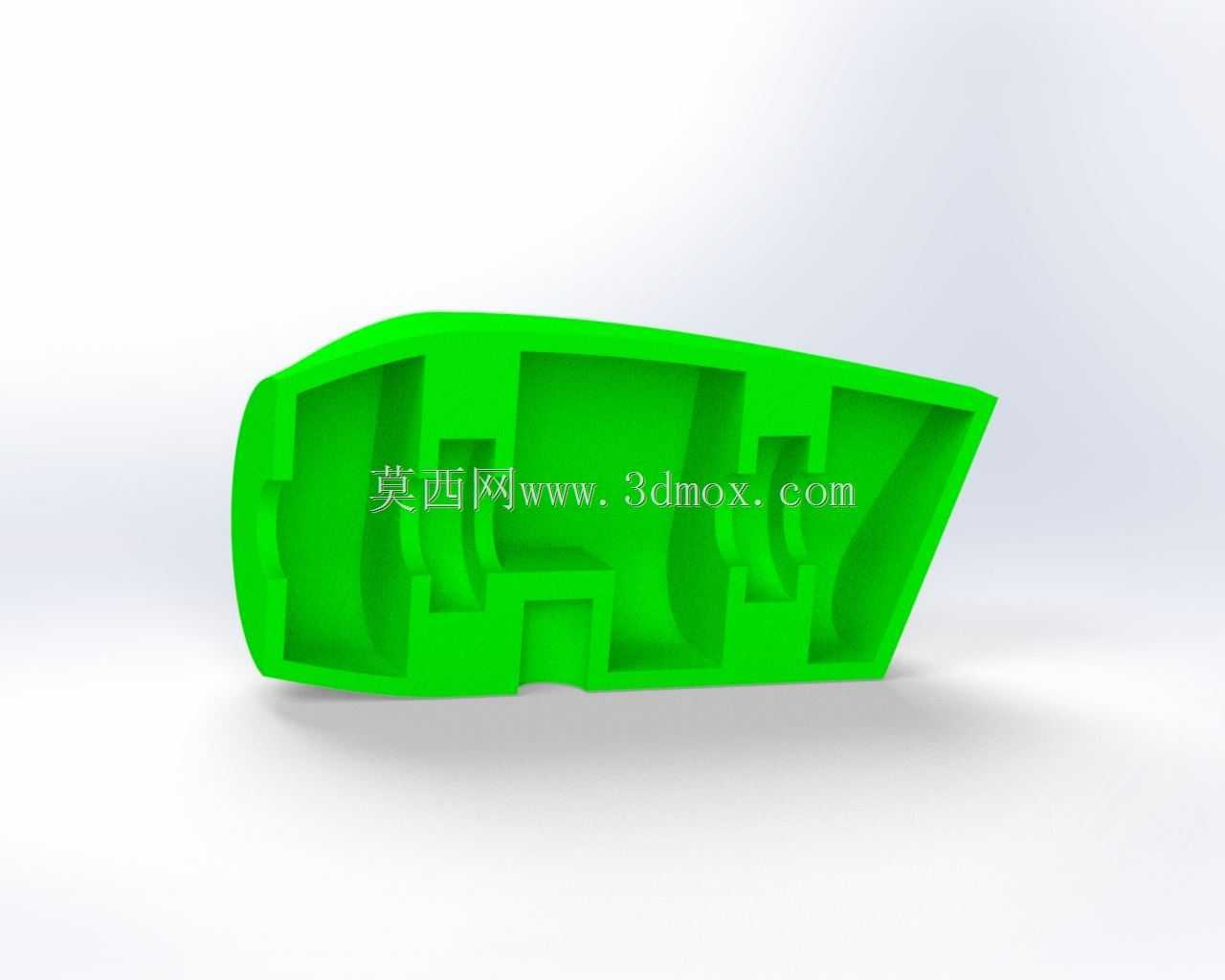

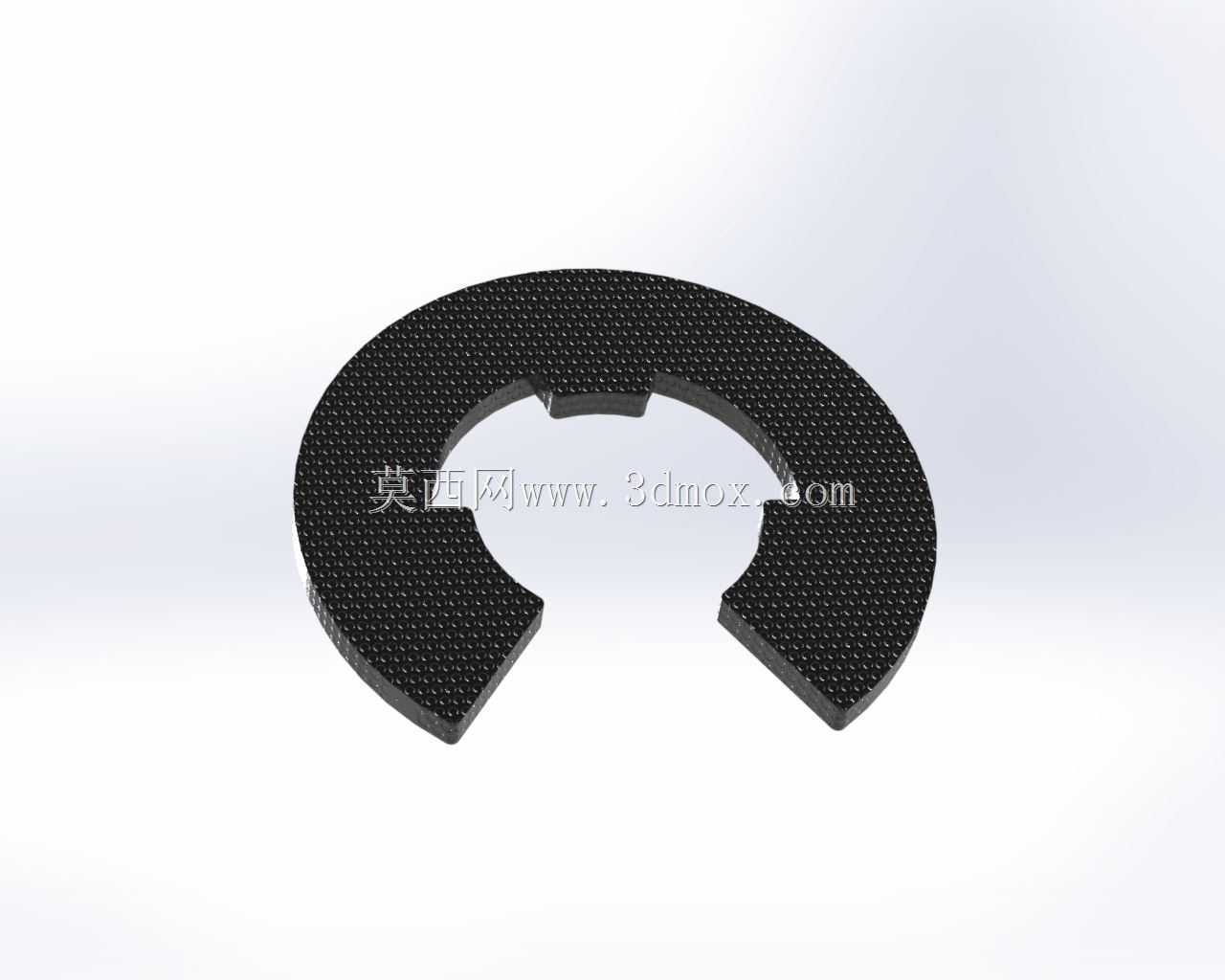

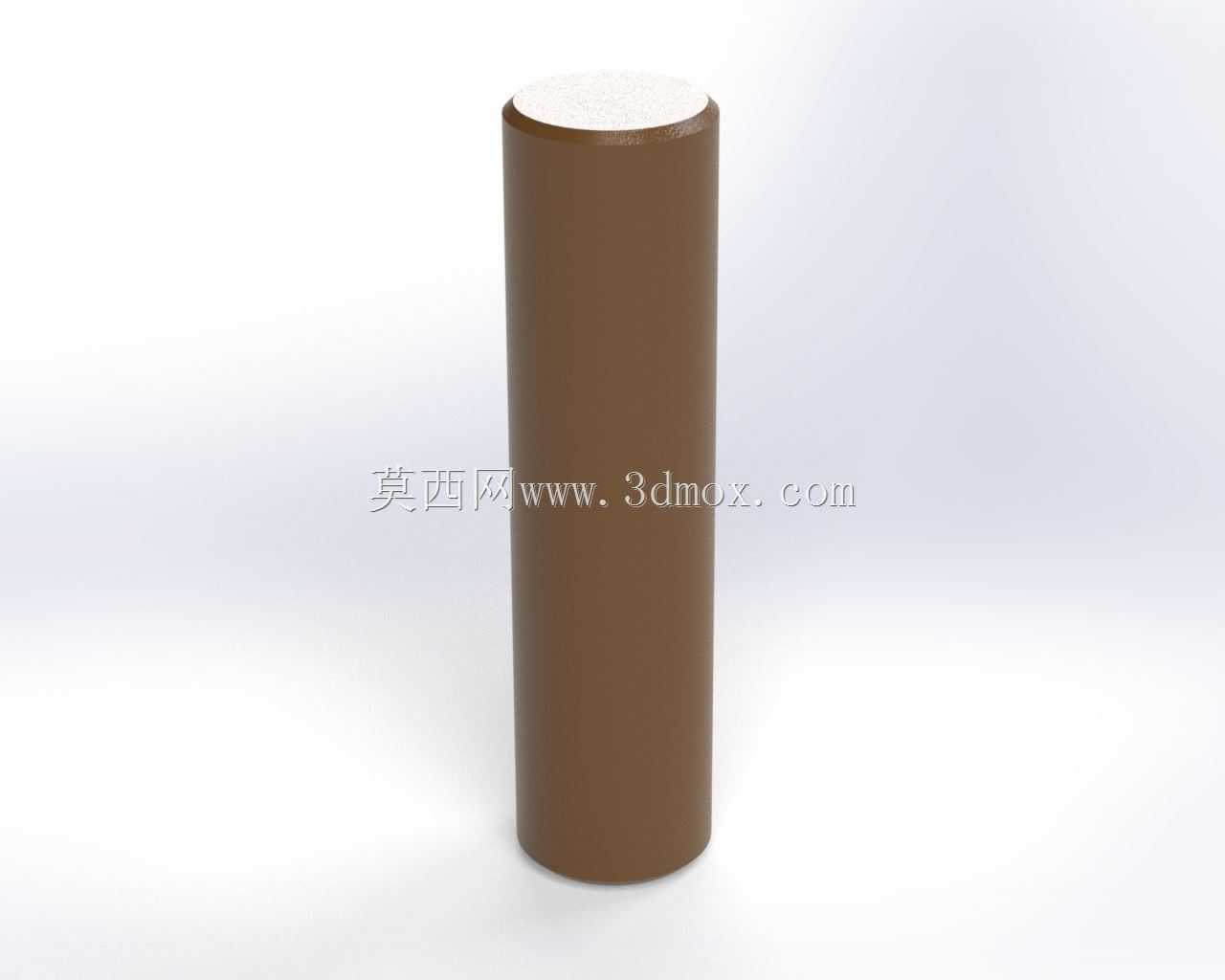

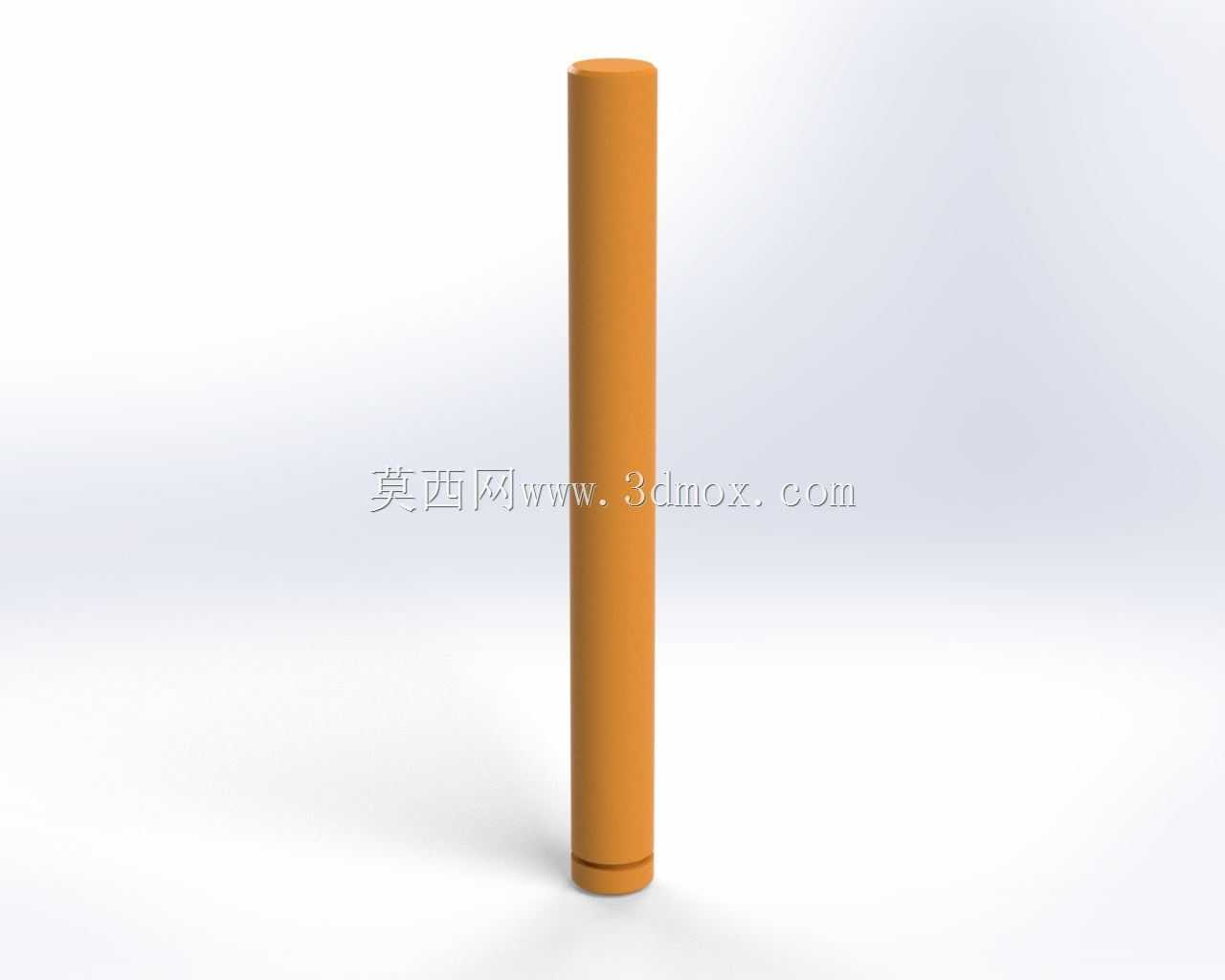

　　旋转轴系采用低摩擦的配合间隙设计，轴与轴座之间的配合公差控制在0.2mm以内，既不会出现卡滞问题，也不会因为间隙过大导致转子转动时出现径向跳动；固定环设置在桅杆上部，用于限制轴系的轴向窜动，同时可作为导流罩的安装定位基准，保证导流罩与轮毂的同轴度，减少转动过程中的风阻。电气舱外壳设置在桅杆下部与底座衔接的位置，内部有足够的空腔容纳微型整流模块、储能电容或者小型发电组件，外壳采用分体式卡扣结构，方便后期拆装更换内部元件，不需要破坏整体结构即可完成电路部分的调试。

　　安装边界方面，整套装置组装完成后整体高度适配普通桌面摆放需求，底座的四脚支撑跨距足够保证低重心，在常规室内气流扰动下不会出现倾倒；转子转动的最大回转直径经过核算，不会超出底座的支撑范围，即使出现叶片意外脱落的情况，也不会飞出过大范围造成安全隐患。所有零件的壁厚都设置在2mm以上，既保证3D打印过程中不会出现壁厚不足导致的打印失败问题，也能保证零件组装后的结构强度，日常搬运、调试过程中不会轻易出现断裂损坏。

　　在设计逻辑上，整套结构完全规避了需要专业机加工才能完成的异形结构，所有零件都可通过普通桌面级3D打印机一体打印完成，不需要额外添加支撑结构或者仅需极少的易拆除支撑，大幅降低了制作门槛；零件之间的配合全部采用无紧固件的卡扣、插接设计，减少了额外标准件的需求，爱好者只需要打印出全部零件即可完成组装，不需要额外采购螺丝、轴承等标准件即可实现基础的转动演示功能。针对3D打印的成型特点，所有零件的转角位置都做了圆角过渡，避免打印过程中出现应力集中导致的翘曲变形，同时也避免组装过程中尖锐边角划伤使用者。

　　实际使用过程中，这套结构可搭配微型发电模块实现小型风能发电演示，也可单纯作为机械结构展示模型，直观展示水平轴风力涡轮的工作逻辑；对于科普场景来说，可拆卸的结构设计方便讲解每个部件的功能作用，参与者可亲手完成组装过程，加深对风能转换结构的理解；对于业余建模爱好者来说，这套结构的建模逻辑清晰，零件拆分合理，可作为学习装配体建模、配合关系设置的练习案例，理解从功能需求到零件拆分再到装配验证的完整设计流程。
