4MW模块化燃气锅炉房整体结构设计

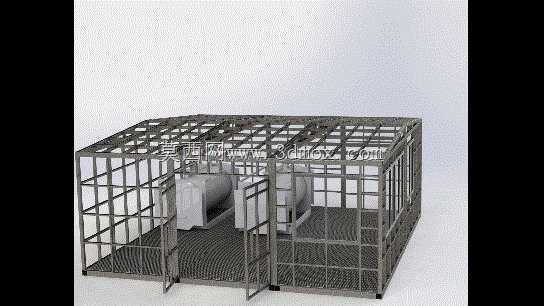

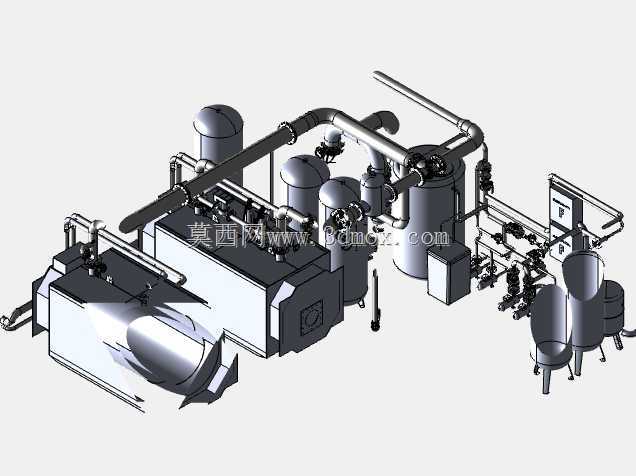

　　这套4MW模块化锅炉房的三维结构，核心围绕分布式供热场景的落地需求搭建，适配产业园区临时供暖、偏远厂区独立供热、商用建筑集中供能这类无法接入市政热网的应用场景，同时兼顾液体燃料兼容适配性，可根据项目现场的燃料供应条件切换介质类型，无需对主体舱室结构做大规模改动。

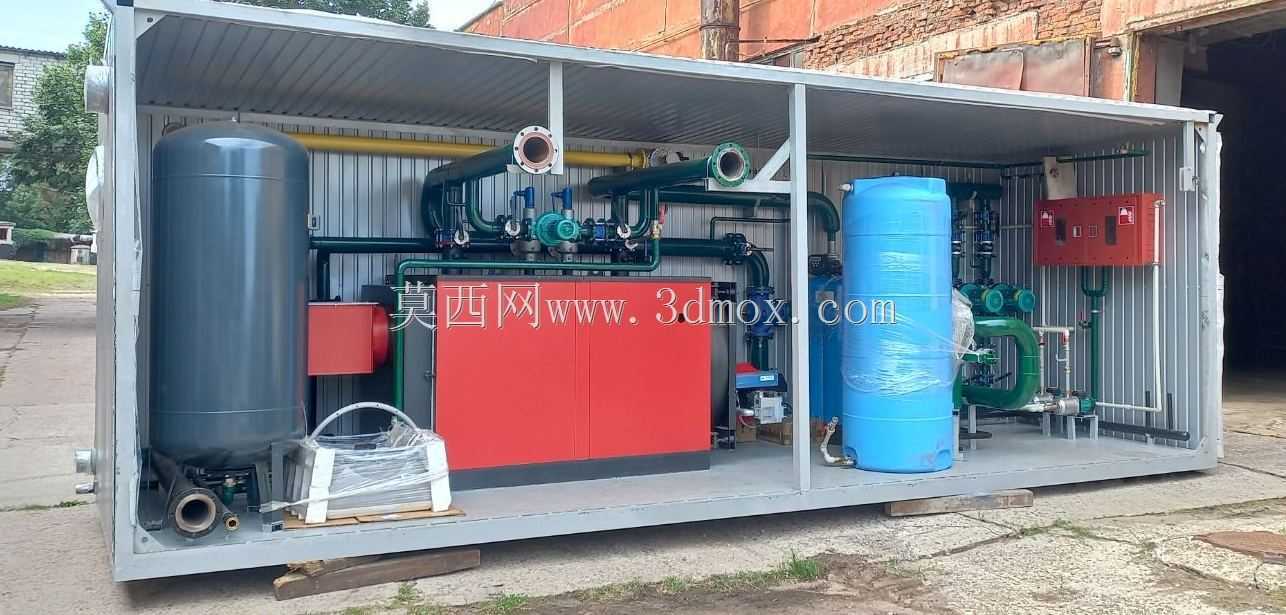

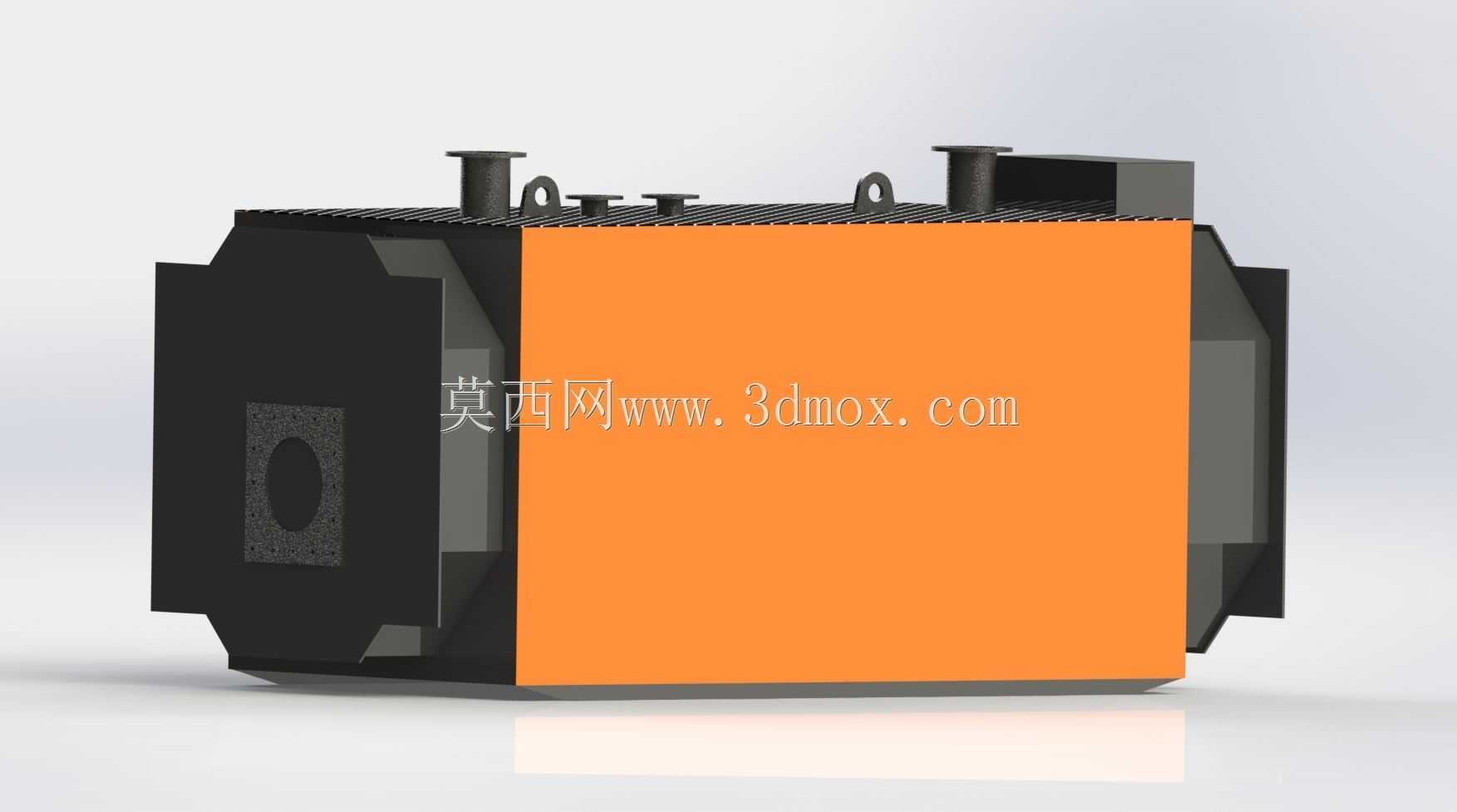

　　设计阶段优先考虑了分段运输的落地可行性，整体结构拆分为三个独立功能舱段，其中两个舱段集成锅炉本体及配套燃烧、换热组件，单舱供热负荷2MW，可根据项目实际热需求灵活投运，低负荷时段仅启动单组锅炉即可维持供热效率，避免大马拉小车的能耗浪费；第三个舱段独立集成泵站单元与水处理模块，将水力输配、水质软化、定压补水等功能集中布置，和锅炉舱段之间通过标准化法兰接口对接，现场安装时仅需完成舱段间管路、线路的快速接驳，无需在现场进行大规模焊接、预制作业，大幅缩短现场施工周期。

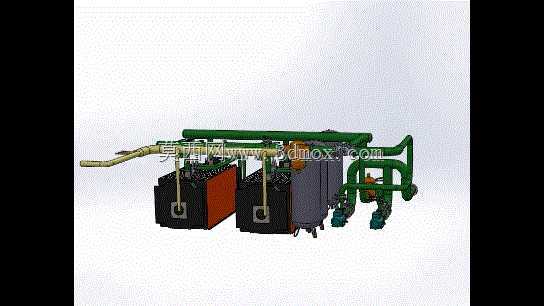

　　锅炉本体的管路设计做了针对性优化，供热循环系统的后端分支支路加装了螺旋形阻流结构，可对高温盐水混合介质形成扰流作用，避免大颗粒杂质在管路弯头、阀门位置沉积卡涩，保护螺旋旋阀类调节部件的动作精度，减少长期运行过程中的磨损卡滞风险。舱体内部预留了充足的检修操作空间，锅炉本体周围预留不小于800mm的通行检修通道，泵站模块的阀门、仪表均布置在操作面1.2-1.5m的高度区间，方便日常巡检、操作及部件更换。

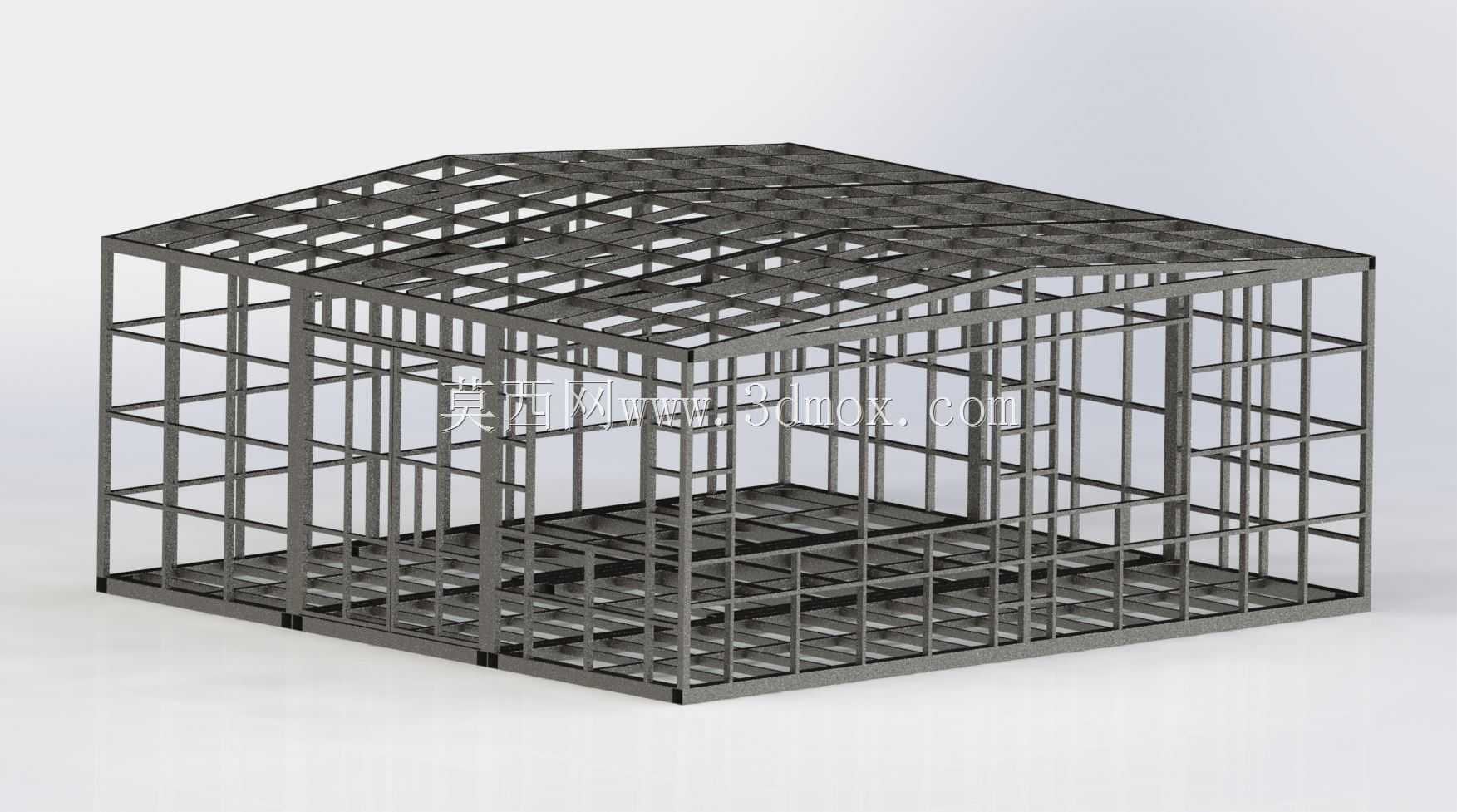

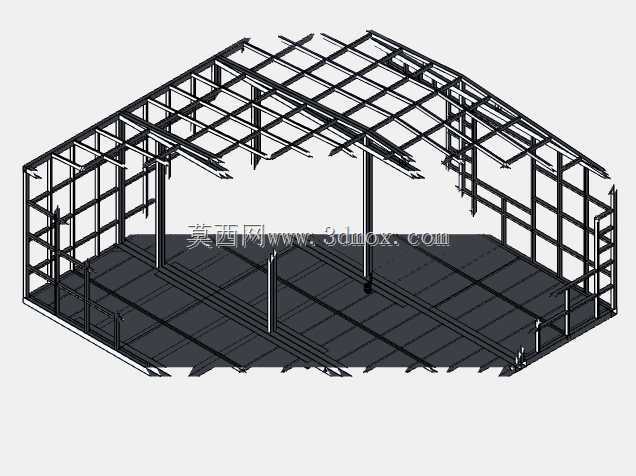

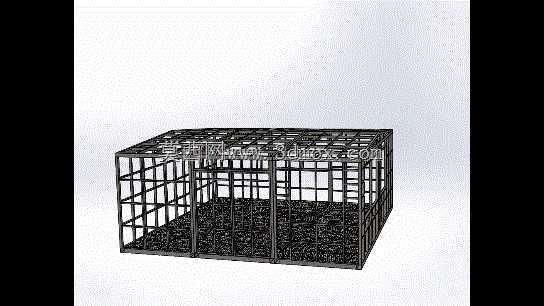

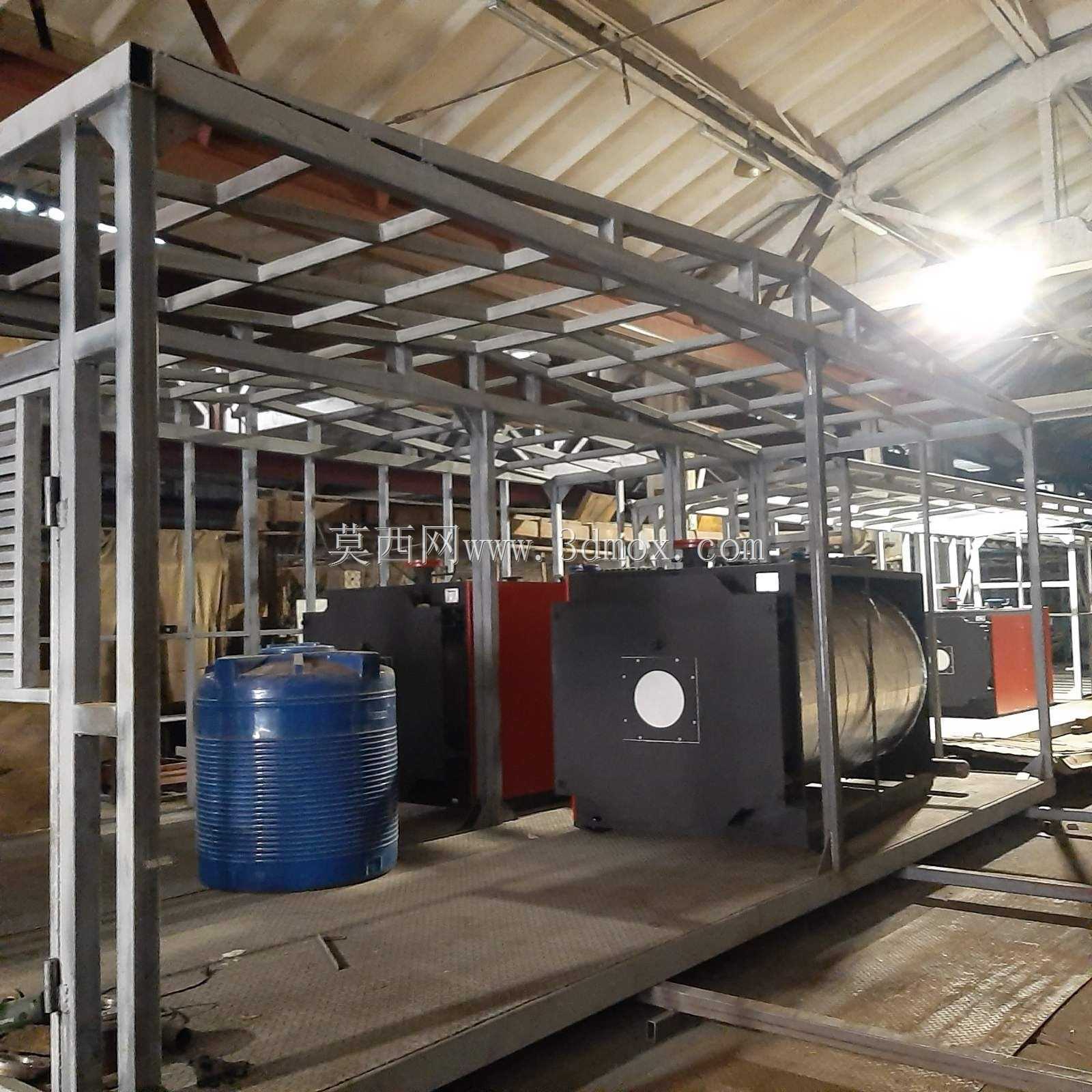

　　舱体外壳采用模块化拼装的板式结构，外壁预留吊装点位与运输固定接口，单舱段的外形尺寸控制在常规公路货运的限界范围内，无需办理超限运输许可即可完成陆运转运，到场后可通过汽车吊直接完成舱段落位。舱段之间的连接位置设置了密封止口，对接完成后可满足室外露天布置的防护要求，无需额外搭建独立厂房，进一步降低项目的前期土建投入。

　　水处理单元的布置充分考虑了运维便利性，软化罐、盐箱、加药装置均按照操作流程顺序排布，预留了滤料更换、药剂补充的操作空间，管路走向避免交叉绕行，减少沿程阻力损失。泵站单元的循环泵采用一用一备的配置逻辑，泵组基础设置减震垫，进出水口采用软连接结构，降低运行过程中的振动传递与噪音影响。

　　整套结构的建模过程中，所有管路接口、设备安装位均按照实际工业产品的标准尺寸搭建，可直接用于项目前期的方案排布、安装干涉校验，也可作为同类型模块化供热站设计的参考模板，后续可根据具体项目的参数需求，调整锅炉容量、泵组参数、水处理规模，快速衍生出不同负荷等级的模块化锅炉房方案。舱体顶部预留了排烟管道、通风百叶的安装位置，可根据现场环保要求匹配对应的排烟处理设备，底部设置了排污管路接口，可直接对接项目的排污管网，无需额外改造舱体结构。
